基于3G的可视化物流系统建设(2)

时间:2011-04-14 来源:中国集群通信网 作者:陈晓亮 点击:

  前端设计

  前端负责完成视频的采集和本地存储功能。

  1、前端视频采集

  本系统在汽车内安装彩色高解析枪式摄像机,采集视频图像信号。

  图5中,车内1使用红外半球摄像机,用于拍摄驾驶座左侧门出入状况及驾驶员操作信息;

  车内2使用红外半球摄像机,用于拍摄货箱门出入状况及卸货相关信息;

  2、数据本地存储设计

  系统采用专业的车载移动网络监控记录设备(车载移动网络监控系统终端)。对前端的视音频信号进行模拟数字转换,并压缩保存在硬盘中。

  3、数据存储量计算

  以两路视音频录像保存100天,每天7小时为例;在H.264压缩方式下,采用变码流方式,每路推荐512Kbps码流,所需存储空间最为:(512K/8×3600秒×7小时×100天)×2=315GB。若使用320GB的硬盘可至少保存2路图像100天以上的历史数据。

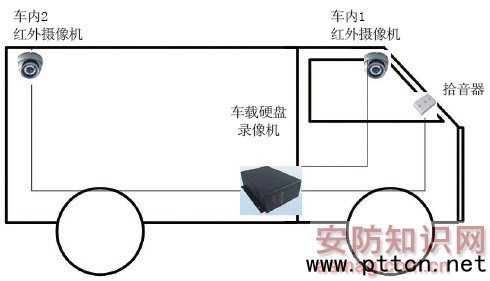

图5  前端视频设备安装示意图

  传输和备份

  实现实时视频传输功能和视频信息备份功能。

  1、时视频传输功能

  车载硬盘录像机作为系统的终端,启动后主动与监控中心专网上的应用服务器建立连接,并与应用服务器保持心跳连接,确保车载硬盘录像机链路通畅。在报警按钮启动后,硬盘录像机向服务器发出报警请求,并主动上传图像;监控中心需调用车内数据时,由服务器向硬盘录像机发出请求,得到请求后立即将视频上传至视频服务器。

  2、视频信息高速备份功能

  系统采用最先进的e-SATA数据接口,对录像数据进行高速备份。通过外接SATA数据备份仪导出数据,可进行“自动备份”和“自定义备份”。“自动备份”功能提供当天或预先设定时间内的全部数据备份,“自动备份”功能无须人员干预,只需将外接车载备份仪直接插入备份接口即可进行数据备份;“自定义备份”功能可针对所需要的时间段进行有选择性的数据备份。备份仪具备硬盘减振功能,可保证系统在恶劣环境下正常使用。

  通过后台服务器备份视频数据,并更新列表。

  实时监控与回放

  1、监控终端实时视频监控功能

  监控终端发出实时监控请求,应用服务器用户鉴权通过,可以获取流媒体服务器分发的视频流。通过监控终端软件内嵌的播放插件呈现。

  2、监控终端历史视频回放

  与实时视频监控功能不同在于,流媒体服务器根据检索条件从存储磁盘阵列中提取历史视频数据。

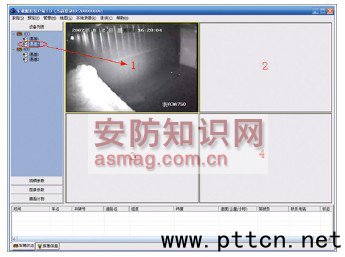

图6   监控终端实现实时视频监控

  结语

  本文中涉及的GPS、3G信道、RFID等都是现有成熟技术,关键是集成。3G是一个覆盖面很广的立体的信道,要快速实现3G移动视频可视化物流系统建设,其关键点是怎样去获取一个相对低廉的通道使用费。
