　　要在计算机监视器上或在打印文档中准确显示很宽的动态场景显然并不容易，但是Pixim DPS技术却能很好地捕捉到超宽动态图像，同时呈现单调灰阶和中间灰阶响应。

　　使用两次曝光方法的CCD摄像机拍摄的同一图片，请注意，尽管该相机自称具有很高的动态范围，但事实上还是可以从图片中场景高亮部分的晕光现象和中间色调的串色现象看出其明显的局限性。另外，就对中间色调的响应来说，该相机的响应过于平乏，与 Pixim DPS相机单调分明的响应相比，谁优谁劣，一看便知。

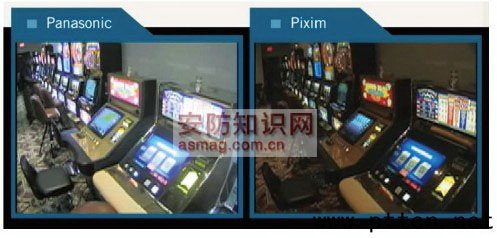

　　用日本的CCD宽动态摄像机与CMOS-DPS摄像机拍摄实际场景的图像的对比，如图3所示。图中CCD宽动态摄像机所摄画面苍白，其色彩精准度和图像质量都不如Pixim的CMOS-DPS摄像机好。

图3 采用两次曝光技术的 CCD 摄像机与CMOS-DPS摄像机拍摄图像的对比

　　结语

　　上面介绍了动态范围的概念及3种具体测试方法，可供使用者选用参考。由他们测试的两种摄像机的宽动态性能看，CCD宽动态摄像机不如CMOS宽动态摄像机好。CCD虽然灵敏度高，但响应速度较低，并不适用于高清监控摄像机采用的高分辨率逐行扫描方式，因此高清监控摄像机多采用CMOS成像器件。又由于CMOS成像器件所具有的宽动态范围、高速数字读出、无列读出噪声或固定图形噪声、工作速度更快、功耗更低的优点，使它能更方便地实现网络化与智能化。显然，CMOS摄像机潜力巨大，其在动态范围等方面优异的性能，今后将会逐步取代CCD摄像机而占领市场。
