大屏幕显示墙屏幕常见缺陷

时间:2011-02-24 来源:TCL 作者:小甜甜 点击:

  近几年来,大屏幕显示墙系统在电力、公安指挥中心、交通监控管理、工业生产调度,监测控制等多个领域的控制室中得到了广泛的应用,其功能是集中显示来自计算机、视频和网络等多种不同信号,以满足用户大面积显示综合信息的观看需求。

  在大屏幕拼墙控制系统中,屏幕是整个控制系统的焦点,完成对光线散射的功能,使显示的信息被观察者的眼睛接受。选择不合适的屏幕可能会破坏图像的视觉效果,而选择合适的屏幕则可以显著改善投像的成像质量,并且能在各种环境光线的条件下显示高清晰、高对比度的图像。大屏幕显示墙中的屏幕在整个单元中的所占的成本也是比较高,所以对于屏幕的成像质量与光学特性应该有个理性的认识。市场激烈的竞争,使得越来越多的厂家开始制作屏幕。但是,屏幕的制作过程对工艺水平与生产环境(温度与湿度)的要求比较严格,因为对屏幕造成损坏时,会严重的影响到屏幕的视觉效果。

  在大屏幕拼墙系统中,屏幕容易所造成的损坏有以下几个方面:

  1. 屏幕表面或里面的压伤,黑点,工程安装过程中的划伤。

  2. 使用特殊的粘接剂在制作过程中形成的腐蚀损坏等。这种文化馆损坏比较容易出现在屏幕四周的边缘,在图像信号为100%的全白下可以看见。

  3.屏幕生产工艺的不完善而造成的屏幕四周边漏光的现象:具体表现为在图像信号为100%的全白时,屏幕四周边可以见到比较明亮的亮点或一段一段的亮线。对视觉的效果影响较大。

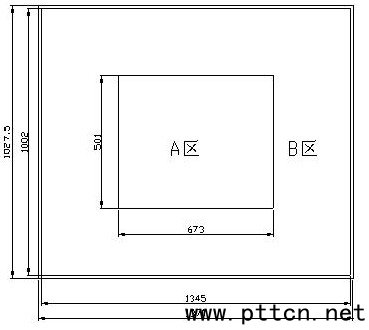

  屏幕压伤,黑点,工程安装过程中的划伤检查区域参考如下:分为A区 B区与C区三部分,67英寸的屏幕与菲涅尔透镜同等,50英寸、60英寸按比例换算可以得知:(可以参考屏幕厂家出厂标准)

  观察距离可以按屏幕的2倍高度检查,然后将投影机的信号调到100%的全白状态下检查。



  A区透明的压伤点 >8.0 mm2 点一个也不应该出现 <0.8 mm2 的点可以不考虑

  所有其它的点A区 = 1 B区 = 4 C区 = 不用考虑

  黑点或杂物: >1.0 mm2 点一个也不应该出现 <0.5 mm2 的点可以不考虑

  所有其它的点A区 = 1 B区 = 4 C区 = 不用考虑

  安装制作过程中产生的划伤与粘接造成的损伤,应该在所检查的距离内为不可见。以上是单元屏幕损伤检查的过程,同时针对屏幕的几个主要的参数还可以测量。(如半增益视角,与整个屏幕的亮度,均匀度等)

  4.大屏幕拼墙的平整效果,由于各个厂家生产的屏幕类型不同,生产工艺的水平的差别,所以在整个大屏幕拼墙系统中的平整效果就不同。屏幕过多的产生变形就会影响大屏幕拼墙的整体的效果与图像的质量。所以应该有一个具体的能够被接受的指标。

  5.大屏幕拼墙的拼缝效果,生产安装工艺的不同,就会使整个大屏幕拼墙的拼缝效果有着很大的区别。也就产生了物理拼缝与光学拼缝的说法。无论是物理的还是光学的拼缝,(光学拼缝是由于屏幕的生产工艺结构不完善产生的)只要是光线不能够到达的边缘而所形成的黑边,应该就是拼墙的实际拼缝。理想的拼缝应该是细而均匀的一条黑线。同时在拼缝中没有出现,由于工艺不完善而产生的屏幕漏光的现象。拼缝过大,图像的边缘信息就会损失越多。对于大屏幕拼墙的视觉影响也较大。
