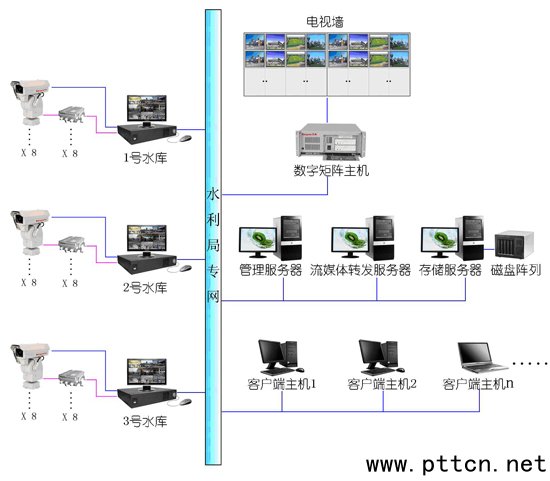

主页（http://www.pttcn.net）：水利系统网络视频防范系统进行集中监控 一、前言 视频监控系统是安全防范技术体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过摄像机及其辅助设备(镜头等)直接观看被监视场所的情况，一目了然，同时它可以把被监视场所的图像全部或部分的记录下来，这样就为日后对某些事件的处理提供了方便条件及重要依据，同时电视监控系统还可以与防盗报警等其他安全技术防范体系联动运行，使防范能力更加强大，能及时发现事故和事件的隐患，预防破坏和避免造成不好影响 。 二、项目概述 随着国民经济的迅猛发展，水利工程在国民经济中所起的作用越来越大，防汛更是直接影响国民经济发展的一个重要方面。防汛大坝集中监控系统，真正体现防汛的现代化管理，智能化操作。预警防汛大坝水位情况，为领导决策和减少洪水带来损失争取了宝贵的时间，有效保障人民生命财产的安全。 本项目是针对三个水库及相对应的河道，闸门的视频监控系统，主要监控水库蓄水水位情况，大坝的安全情况，水库周边的环境及辅助设施情况，闸机的开合情况，以及河道的水流、水面清洁情况等，所有的这些视频图像都需要传输到各个水库监测站的监控室，由专门的值班人员进行监视，发现问题，及时处理或上报;在监视的同时，还需要所有的视频资料实时存储，并且保存不低于一个月的录像资料，此外硬盘录像机还需要支持网络功能，可以通过网络将所有的视频上传到水利局网络监控中心，以便监控中心相关部门可以随时监看各个水库的各个图像，或者随时调阅各个水库监测站以前的录像资料，在线回放或下载。 北京欣智恒公司根据以往水利项目和水利行业的特点，对于水库、河道等重要设施的监控项目，往往涉及的地理范围比较广，监控点比较分散，网络监控用户又比较多，各个水利部门需要层层监管，而且对于大规模的监控项目对系统稳定性的要求比较高，需要尽量减少日后的设备维护工作，为此，我公司专门针对此项水利设施监控项目设计了一套基于Kingvee(凯威)系列产品的远程网络视频监控方案。 三、系统拓扑图
 图片1 四、设计原则和依据 4.1、设计原则 此水利设施网络视频集中监控系统设计遵循先进性、可靠性、安全性、可扩充性、规范性等原则，并具体体现为： a、 先进性： 在投资费用许可的情况下，系统采用当今先进的技术和设备，一方面能反映系统所具有的先进水平，另一方面又使系统具有强大的发展潜力，以便该系统在尽可能的时间内与社会发展相适应。 b、 可靠性： 系统最重要的就是可靠性，系统一旦瘫痪的后果将是难以想象的，因此系统必须可靠地、能连续地运行，系统设计时在成本接受的条件下，从系统结构、设备选择、产品供应商的技术服务及维修响应能力等各方面均应严格要求，使得故障发生的可能性尽可能少。即便是出现故障时，影响面也要尽可能小。 c、 安全性： 对于安全防范系统，其本身的安全性能不可忽视，系统设计时，必须采取多种手段防止本系统各种形式与途径的非法破坏。 d、 可扩充性： 系统设计时应充分考虑今后的发展需要，系统应具有预备容量的扩充与升级换代的可能。 e、 规范性： 由于本系统是一个严格的综合性系统，在系统的设计与施工过程中应参考各方面的标准与规范，严格遵从各项技术规定，做好系统的标准化设计与施工。 一切应从实际出发，使智能系统具有较高的实用效能。这也是智能建筑在当今之所以能迅速兴起并发展的关键所在。 4.2、设计依据 本方案设计根据甲方常规要求，并遵循以下国家相关部门制定的设计规范要求。主要包括： ① JGJ/T16-92《民用建筑电气设计规范》 ② GB/T50314-2000《智能建筑设计标准》 ③ GB50174-93《电子计算机机房设计规范》 ④ GB50057-94《建筑物防雷设计规范》 ⑤ GBJ232-92《电气装置安装工程施工及验收规范》 ⑥ GB4943-95《信息技术设备(包括电气事务设备)的安全》 ⑦ GB/T75-94《安全技术防范规范工程技术规范》 ⑧ GB50198-94《民用闭路电视监控电视系统工程技术规范》 ⑨ 客户对闭路电视监控系统的总体要求 五、设计方案 经过对项目的需求进行分析，结合现场的实际情况，本套网络视频集中监控系统大体可分为以下几个部分：前端视频采集部分、传输部分、防雷部分、本地存储控制部分以及网络视频的远程传输部分。 5.1、视频采集部分 视频采集部分是电视监控系统的前沿部分，它布置在被监视场所的某一位置上，使其视场角能覆盖整个被监视的各个部位。有时，被监视场所面积较大，为了节省摄像机所用的数量、简化传输系统及控制与显示系统，在摄像机上加装适当的镜头，使摄像机所能观察的场景更清楚。 针对此项目的实际情况，所有的前端摄像机均选用索尼的36倍电动变焦一体摄像机(SSC-ET365P)，配凯威的室外重型云台(KV-Y6050D)、野外型云台解码(KV-F2108G)、全天候室外防护罩(KV-Y4712SFHW)、重型云台支架(KV-Y6012)，可以达到全天候，全方位，24小时实时监控，为了满足现场晚上的监看效果，拟定在每个摄像机防护罩的上方安装一只1000W的射灯，这样在晚上射灯就可以随车摄像机的旋转而转动，从而能够清楚的看到现场的图像，不但可以在各个水库监测站的监控室可以对本辖区的射灯进行开关控制，在水利局的监控中心，以及在网络是任意一个经过授权的合法用户，也能随时控制各个点的射灯开关，方便各级用户管理。 经过现场勘测，拟定每个水库安装8组摄像头，分别对水库蓄水位、大坝、大坝周边、闸口以及河道的情况进行实时监控，由于现场没有安装条件，故所有的摄像机都需要立杆安装。 总之，前端的各个摄像机就像整个系统的眼睛一样，把它监视的内容变为图像信号，传送给监控室的监视器上，将个点的前端画面呈现线值班人员眼前。
|
