　　1、高密度紧凑设计

　　缩减控制管理设备的组成数量和体积，不但可以减少系统功耗，而且还能压缩占地空间。比如硬盘录像机从早期的工控式DVR到后来的嵌入式DVR，从安装压缩卡到16路CIF乃至目前的16路D1;比如硬盘容量从三年前的80G到目前1T成为主流;比如矩阵切换控制器，从早期的单机箱192入16出到目前业内主流的单机箱256入64出，以及针对车载/会议室应用推出的1U机箱32入16出的业内最紧凑小系统;比如光端机从点对点传输到单纤传16路，以及节点式/汇聚式光系统。

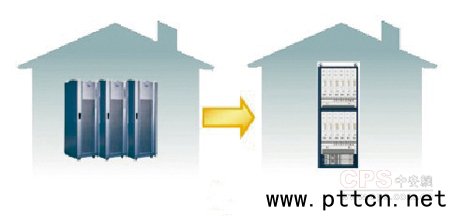

　　高密度紧凑结构设计使得相同空间容纳更多视频接入、相同功耗提供更优图像画质、相同视频指标占用更小带宽资源和磁盘容量、相同系统设备花费更少造价成本。比如，一台256入64出的大型智能网络矩阵，视频输入输出单模块重量不超过1kg，矩阵满配置重量不超过25kg，整机满负荷耗仅90w，相比上一代模拟矩阵，重量减少70%，功耗减少85%。此外，由于CPU单元/码分配器/电源模块等全部内置，减少了配套设备的供电需求，高整合度、高集成度也大幅提高了系统安装部署的速度，无需考虑多机箱、多设备间的相互连接和反复设置。高密度的7U机架式机箱降低对机房/机柜的空间要求，节省了用户资源(图1所示)。

　　2、模块化结构配置，灵活扩容

　　视频监控系统根据不同的客户需求以及技术实现方式，分为多个功能模块，包括：音视频切换、前端云镜控制、报警采集联动、数字录像存储、网络远程传输和数据传输转发等等。每个功能模块经过多年演变发展，已经成为各自独立的行业和产品线。每种设备实现不同的功能，起到不同的作用，满足用户相对独立的需求，因此设计成不同的功能板卡和硬件结构，机箱的大小规格和外观工艺也各不相同。但是在全方位竞争日益激烈的大环境和专注行业化解决方案的大趋势下，必须考虑如何整合多个不同类别的产品，为用户提供高集成度、使用便捷、运维高效的一体化产品、系统;以及为应对价格竞争，必须实现成本压缩和质量控制的产业化要求。即便是同一公司的产品也面临着产品种类多产量少、硬件结构各不相同、板卡机箱不通用、无法保证检验标准的低效率问题。而模块化结构设计已成为最有效的解决手段。

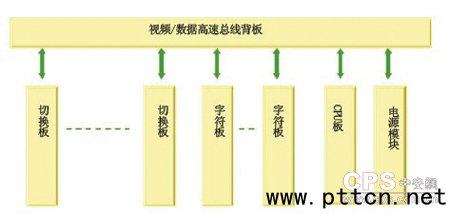

　　以当前比较先进的MSIP通用化模块结构技术为例，其核心设计思想是将视频输入输出、音频输入输出、中文字符叠加、全交叉切换管理、光接收发射、报警输入输出、网络视频编解码等各功能模块按照标准协议统一硬件接口和底层协议栈，通过标准机架式机箱的内嵌式导轨卡槽组装到通用高速总线背板上。各种功能模块根据统一的标准属性类别编码，能够依照实际需求灵活搭配，内置到通用总线背板的任意插槽，板卡数量位置无须地址限定，系统自动扫描识别后快速上线运行，日后客户可自行扩展升级维护各类功能模块，系统部署成本降低至少20%。比如基于此平台开发的VMS视频综合集控平台系统，采用7U标准插卡式机箱，CPU单元、码分器、网络交换机、电源模块全部内置，支持256路模拟视频输入64路模拟视频输出，支持多路网络视频编解码模块，支持数字视频输入输出，实现模拟数字视频信号的混合切换控制，用户在网络内任意节点即可远程浏览控制前端图像场景，还可内置多个32路报警信号输入模块或者网络报警主机，实现对周界报警探测器各种报警类型的支持(图2所示)。

　　模拟视频、数字视频都可通过采用接口标准相同的编解码模块实现统一规范，即插即用，解决多种视频制式兼容的问题。而对视频图像进行综合管理的软件单元也需要模块化设计，用户可以根据系统的实际需求对CMS总控管理、录像存储、用户权限、代理转发、WEB服务、报警管理、GIS地图等各软件单元进行菜单式配置，既可以独立部署，也能够协同工作。

　　多模块集成的主要作用就在于能够实现与声音图像的综合联动，比如周界报警探测器触发报警后关联预设的一路或多路视频切换显示和录像存储，音频信号超过设定分贝阈值后关联预设的视频切换显示，视频场景感知设定区域有物体移动后关联预设的视频切换显示，如果前端摄像机是云台变焦摄像机，则会启动预设的预置位和巡航轨迹。对于这类综合联动的智能预设处理，可以借助宏指令实现快捷编辑和自定义调用。宏是一个用户自定义的操作指令，以替代人工进行的一系列费时而难以记忆的重复性键盘操作，自动完成预设的各种操作，提供对紧急事态的应急预案处理。通过宏这个友好的人机交互界面，将需求输入，就可以让系统自动实现对各个扩展功能模块的统一调用和关联操作，用户无需关心底层的硬件设备如何实现指令互通和数据交换。究其根本就在于所有功能模块均采用了统一的协议栈和标准的接口设计，从而组成高度智能的一体化集成设备。

　　3、统一平台应用，平滑演进

　　面对设备众多复杂的大型视频监控系统，管理环节中最低效的是不能进行快捷有效地操作。为此，需要从统一平台应用接口和强化单类产品事件流管理两方面入手。

　　统一平台应用接口要求所有软件单元和硬件模块都通过一台总控服务器管理，统一数据交换、统一时钟、统一视频传输，共享处理资源。以VMS视频综合集控平台系统为例，通过这台总控服务器可以实现对系统内所有的基准功能模块和扩展功能模块的管理，包括对视频输入输出、存储磁盘、录像通道、用户权限、事件触发、操作日志的全部设置，用户通过客户端只需要访问到这个IP即可，不但节省了网络资源，而且提高了执行效率。

　　事件流管理则将单核中枢向多核节点推进，核心思想是将相对庞大的视频综合集控平台系统分解为二三级的子设备，从而便于中小系统的低成本快速部署。比如智能网络矩阵通过WEB集控技术，以音视频信息流为数据参照主线，绑定网络视频输入输出、报警输入联动、报警分区控制、用户权限管理、前端操作级别等功能，将多业务模块一体化集成，用户通过IE浏览器便捷管理，无需专用工作站服务器，也无需复杂连接和繁琐调试，基于标准协议接口的网络键盘也为用户提供了方便灵活的人机交互界面。
