全景摄像机的应用特点分析

时间:2011-01-26 来源:中国集群通信网 作者:陈一凡 点击:

中国集群通信网】随着人们安防意识的提高和安防技术的高速发展,视频监控根据在安防系统中所扮演的角色越来越重要,用户不仅对图像能够看清楚提出了需求,同时希望能够看到更广泛的监控场景,因此,全景监控的需求被提出。

  需要进行全景监控场所

  根据实际参与项目经验而言,通常需要进行全景监控主要应用主要有以下几种情况。

  1、 只需要监控整个场所全范围局势的,不需要细节的场合,如大范围的公共场所、交通枢钮、交通路口。由于这些地方视野开阔,宽度有些甚至达到在百米以上,在看清全景图像实现调度的同时,不可能也没有精力再看清车辆牌照号码等细节。这些场合只需要在制高点安装一台摄像机即可实现全景监控,这个时候采用一台鱼眼摄像机即可以满足一个场所内的全景监控。

  2、 在特别注重细节的监控场所,同时实现无死角监控,如银行、超市、商场。在这些容易发生抢劫、偷窃安全事件的场所,嫌疑人的面孔要看的越细越清越好。这不仅需要监控整个作案的全景过程,更需要每个人的有别于其他人的任何特征。

  3、 不仅需要监控全局局势,而且还要重点突出有特殊情况,提前预警调取发生事件画面,这样具备全景基本功能的同时又达到重点突出的效果,也算一个特色,同时实现监控效果与成本兼顾。采用低分辩率全景摄像机监控,通过内置监控行为算法软件,再配合自动云台摄像机,实现全景监控基本功能和重点图像抓取。通过软件计算分析全景视频画面,如果出现预设的视频画面,如无人区突然出现有移动目标,广场上人员奔跑,车辆事故,由软件操作配合的带自动云台的特写摄像机重点监控。

  4、 还有一种所谓的全景监控最好理解,即为了实现整个场景的监控,从不同角度安装多个摄像机,这对用户而言是一笔不小的预算,因此也不经济。同时由多个摄像机捕获的视频画面,由于各画面间关联性较差,给操作者对监控范围内的某一运动物体的连续监控带来了一定的难度。

  全景摄像机的定义与分类技术阐述

  根据以上对需要进行全景图像监控的场所分析,可见无论是在仅需要一支全景摄像机还是搭配普通摄像机,来实现大范围的全景监控,全景摄像机所发挥的作用都不容忽视。

  一般来说,在监控场所中能够实现全局影像监控的摄像机都可称为全景摄像机,我们这里着重说的全景摄像机,即一台监控角度较大的摄像机,比如搭载180度的鱼眼摄像机实现180度或者360度全景监控,或者也有人将其与搭配120度的摄像机一起称之为广角摄像机、超广角摄像机。

  全景摄像机,除了需要关注摄像机能够看多广,看的清楚也是用户十分关注的因素。其实监控的主要目的是你要看多清,例如一台摄像机监控100米宽度,如果你监控的是车辆数,那么普通的摄像机分辨率4CIF(704x576)也就是D1就能满足需求,但如果想看清汽车牌照,100米大约20条车道,每个车道需400个像素宽度才能保证70个可分辨率的车牌宽度。因此在有些场合全景监控如果离开了分辨率就毫无意义,反过来有些场合如果太清楚就成了不可能完成的任务。当然如果用户对于画面的清晰度要求非常高,就要有足够多的硬盘去存这些数据,因为高清晰就意味着大资料量。同时你也要准备足够多的资金才行,在我们参与的专案中,这种情况是是比较少见的。

  全景摄像机实现全景摄像无外乎有两种情况:一种情况选大分辨率传感器,配合大广角镜头,也就是搭配鱼眼镜头实现全景监控,一方面摄像机分辨率足够高,另一方面在一些场合帧速得足够快,也就是说摄像机的速度要得快过小偷的手,比如我们公司摄像机以30fps的高帧速在东南亚的一些赌场有应用。另外一种情况就是在一个摄像机搭配多镜头实现180度或者360度的全景监控。

  关于全景摄像机还有一个争议点是采用单镜头还是多镜头。个人认为,随着监控行业传感技术的一直发展,传感器的分辨率也在日渐提高,这样多镜头能够做的事情,单镜头也能够完成,这当然还依赖于镜头技术发展。所以我认为单镜头的高分辨率是未来发展趋势。

  全景摄像机在一些场所特殊应用案例

  综合以上对需要全景监控的场所特点和全景摄像机的优势分析,下面两个案例就我们选择两个具有代表性的案例进行了对比。

  应用案例一:采用大广角镜头实现的全景监控

  某监狱对犯人居室实现无死角全景监控,由于以前采用的标清摄像机,如果监控人员要看到更多细节明显不能满足需求,同时考虑图像信息的数据量,而镜头采用非球面曲线和平面传感器,图像边缘则无变形,监室内人员为30人,因此采用三百万像素单镜头摄像机配合185度全景镜头,安装在监舍一面墙的正中房顶处,对监室实现无死角全景监控,同时视频压缩格式采用H.264压缩,还节省了数据空间。

  应用案例二:多镜头摄像机实现的全景监控

  这是一个广场的全景监控方案,首先说明这是一个巨大的广场,一台摄像机绝对不可能完成的任务,同时用户提出要看清人的主要特征,考虑广场的整体和庄严性,不可能到处立杆,只能利用现有的立杆来实现,只安装四台摄像机考虑到用户要求,提出以下两种对比方案。

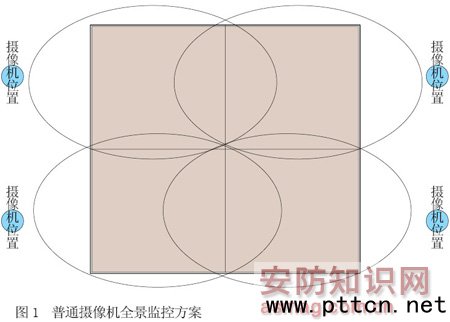

  普通摄像机全景监控方案:图表1中监控广场的四个区域为摄像机传感器的实际图像,可以根据需求从摄像机监控画面中获得;然后再进行拼接。同时如果采用三百万像素摄像机,经计算摄像机需距广场边缘122米,虽然可以实现无盲区全景监控。但是这样的方法存在一个问题,分辨率太低,在一个站在靠近摄像机的广场边缘正面像素数6-7个,无法分辨人物细节。实际上人的五官眼耳口鼻就占六个点,更何况一黑点或白点你是分不清是眼睛还是鼻子。

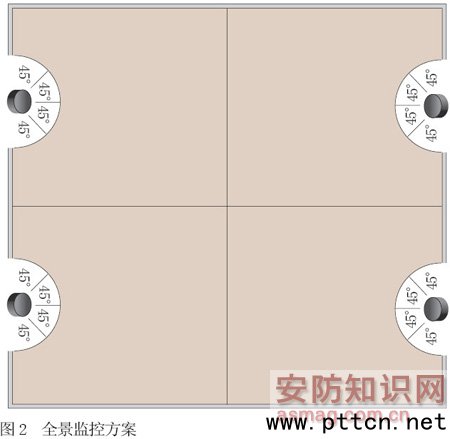

  采用多镜头全景摄像机的监控方案:如果我们采用由四个200万像传感器组成,每个传感器负责45度角,立杆距广场边缘25米,利用监控软件将四台摄像机的四个画面自动拼接成180度无缝全景图像,同侧的两台摄像机八个画面拼接成半侧广场全景图像。这是画面中每个人像宽度分辨率在20个像素左右,完全可以看清一个的主要相貌特征。(如图2所示)
