主页（http://www.pttcn.net）：Dallmeier Full HD 解决方案

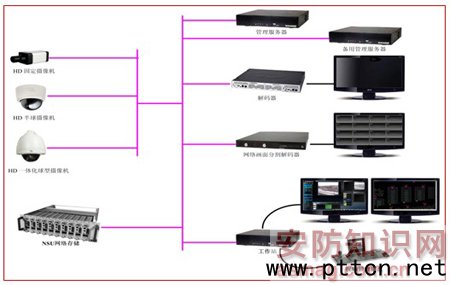

【中国集群通信网】近年来，随着网络和视频行业的发展，用户对视频监控的清晰度和数字化的需求越来越高，从原始的CIF, 4CIF, D1到现在的720P，1080P等。因此近几年高清视频监控技术逐步进入人们的眼帘，成为未来安防监控领域技术发展的方向之一。 1. 高清CCTV解决方案概述 在银行营业网点、商场等监控场所如何看清一个人的面部特征?如何看清楚高速行驶车辆或夜间行驶的车辆的牌照?在拥挤喧闹的火车站、体育场馆、广场等场合，如何能够迅速准确的找到目标? 答案是传统模拟或IP 标清的监控系统是无法满足用户对视频越来越高要求的。但是高清监控可以满足用户的上述需求，当前，高清视频监控系统已经被越来越多的行业所关注，平安城市公安系统、交通卡口、金融银行业、机场、轨道交通，水利电力、移动基站无人值守、加油站、医疗行业远程高清视频诊断系统等，这些行业用户对高清视频图像都有着迫切的需求。 高清监控解决方案通常会被很多人错误的理解。比如说我有100或200万像素的摄像机，那么这个项目就是高清的项目，系统自然变成高清系统，但是，这就是真正的高清系统吗?这就可以解决用户的高清需求吗?答案是否定的。只有百万像素的HD摄像机，在高清系统或项目中远远不够。HD 摄像机只能作为高清系统中的前端采集部分，整个高清系统的性能取决于前端摄像机的能力，包括分辨率和编码方式，传输的过程，解码方式，以及高清存储的问题等等。只有一个项目的HD解决方案可以帮助用户解决或满足上述的需求才算是一个FULL HD 监控系统解决方案。Dallmeier 全高清的解决方案有自身独特的优势。下面将着重介绍一下Dallmeier 全高清的数字系统解决方案。 2. Dallmeier HD 解决方案详细介绍 2.1 系统组成 Dallmeier 全套高清解决方案由前端HD摄像机(HD固定摄像机， HD 半球摄像机及HD一体化球型摄像机)，存储系统设备，解码设备(单路HD解码，双路高清解码及画面分割解码设备)，工作站，键盘及系统核心管理服务器组成。 2.2 系统主要设备组成架构

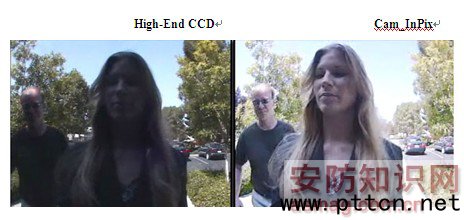

2.3 Dallmeier HD系统解决方案设备组成 2.3.1 前端摄像机 摄像机种类 Dallmeier 前端摄像机种类很多，HD 固定枪机、HD 固定半球及HD 一体化球机。HD 的枪机及半球的型号颇多，包括支持720P及1080P的不同型号版本。所有前端摄像机均支持H.264和MJPEG 压缩，25fps 的实时帧率及卓越的支持低照度和宽动态的Cam_inPix技术满足多种不同场景的需求。 HD 一体化球机采用世界领先的H.264压缩技术和云台的360度无限旋转技术，使Dallmeier成为世界上为数不多且处于领先地位的1920×1080/25fps HD 球机的供应商之一。 摄像机Cam_InPix 技术 利用CMOS传感器上Cam_inPIX?的创新技术理念，在捕捉各个像素的图像信息时运用最佳的方式进行处理。因此，即使是范围广泛、对比鲜明的环境也能以一种前所未见的图像质量进行显示和记录。 Dallmeier摄像机采用了UWDR(超宽动态范围)技术，这种优势是以往所有知名的处理程序所不具备的。这种技术保证Dallmeier摄像机能够显示图像上更多的亮区和暗区细节。即使是在照明条件极差的条件下，如强逆光。通过利用专门为安全领域研制的软件及最新一代的高分辨率传感技术，也能保证图像的清晰度、高对比度以及色彩真实性，并且没有任何模糊现象或污点。 High-End CCD & Cam_InPix 的画面对比
2.3.2 Dallmeier HD 解码设备 HD 解码器 Dallmeier 支持HD 的解码器产品很多，包括单路解码器，2路解码器及支持多画面分割的解码器，以上解码器产品均支持H.264, 1920*1080/25fps 的解码能力。所有解码器的HD输出的接口以HDMI数字高清接口为主，方便与现有主流的高清液晶大屏接口相连。另外 Dallmeier 高清解码器仍然保留原始的BNC的模拟输出接口，用户可以方便选择与模拟监视器连接。 多画面分割解码器 一般的硬件HD解码产品只支持单画面解码显示，针对于在单台大屏上进行对HD 多画面分屏显示的需求，Dallmeier 的多画面分割解码器 Varodecoder 可以满足用户需求。 多画面分割解码器支持4画面1920×1080、720P/25fps的全高清的分屏显示，而且支持16画面D1 的25fps实时显示。可以(方便通过)通过简便的设置使显示的分屏模式和分辨率自动切换调节，达到节省带宽的目的。举个例子，我们可以设置4画面分屏时，每个画面达到720P(4Mbps/每路)的效果;16画面分屏时，每个画面D1的分辨率(2Mbps/每路)。当用户进行4画面分屏操作时，是每个画面720P分辨率 ，4×4Mbps的带宽;当用户进行16画面分屏操作时，每个画面是D1的分辨率，16×2Mbps的带宽。 2.3.3 Dallmeier HD 存储方案 Dallmeier 的存储解决方案非常灵活，有传统的存储服务+ DAS阵列的方案和先进的NSU网络单点存储方案。在这里将着重介绍一下NSU存储的解决方案。 NSU 英文为Network Storage Unit, 顾名思义，是网络单点存储单元的意思，该方式针对于前端HD摄像机配置的高清存储设备，可以实现一个NSU模块存储一台摄像机图像的一对一存储。保证视频存储图像的高可靠性。每个NSU 模块插入到专用的19”机箱内， 单台机箱可以插入10个NSU模块。 每个NSU模块录制一路HD 信号，但是分为2个不同的版本，带1块2TB硬盘版本和带2块2TB硬盘的版本。那么2×2TB的硬盘，由于考虑到可靠性，我们可以做mirror镜像方式处理，一旦一块硬盘故障，那么另一块硬盘仍然工作。当然两块2TB硬盘的版本也支持4TB 全部用于存储。 NSU 支持H.264, 1920*1080/25fps 的码流，按照2TB硬盘，一路HD 摄像机1920×1080(6Mbps带宽)的方式计算，可录制天数为：2TB*1000*1000*8/(60*60*24*6Mbps)=30.8天。
|
