主页（http://www.pttcn.net）：基于LPC2378和MAX4357的视频矩阵 【中国集群通信网】机场是航空客运、航空货运、邮政、快件等航空业务的中心，是航空网络的辐射点甚至是辐射中心，机场的任何安全隐患都可能导致灾难性的严重后果，带来巨大的经济损失，因此机场的安全监控是十分重要的。由于机场地域范围广，人流量大，物流量大，运输生产繁忙，大型的视频监控系统在机场安全监控中发挥着重要的作用。在机场大型视频监控系统中，由于监控点众多，使用摄像机数量大，需要监控的视频图像也很多，监控中心的监视器与现场摄像机的数量比一般为1:5～1:10，故视频矩阵切换设备具有十分重要的作用。 目前，国内使用的视频矩阵切换系统一般规模较小，并且大多数通过RS232串口连接的键盘来控制切换，实施远程操控很繁琐。为此，本设计采用恩智浦公司(NXP)基于ARM7的微控制器LPC2378与美信公司(MAXIM)视频矩阵切换芯片MAX4357构成嵌入式系统，在μC/OS-Ⅱ嵌入式操作系统的支持下，实现了具有以太网接口的128路视频输入、16路视频输出的视频矩阵。这样，操作人员可以很直观地使用可视化的上位机，通过以太网对视频进行切换。在上位应用软件的支持下，该系统具有自动，循环切换视频的功能，并且可以通过网络通信的方式，在远端对各摄像机的云台实施操作。 LPC2378的特性 LPC2378包含了10/100 Ethernet MAC、USB 2.0全速接口、4个UART、2路CAN通道、1个SPI接口、2个同步串行端口(SSP)、3个I2C接口、1个I2S接口、MiniBus、4个通用定时器、10位A/D转换器、RTC、看门狗和104个通用I/O管脚。 LPC2378的特性如下： (1)ARM7TDMI-S处理器，可在高达72MHz的工作频率下运行; (2)高达512KB的片内Flash程序存储器，具有在系统编程(ISP)和在应用编程(IAP)功能。 (3)ARM局部总线上有高达32KB的SRAM，可以进行高性能的CPU访问; (4)以太网接口的16KB静态RAM。也可用作通用SRAM; (5)USB接口的8KB静态RAM。也可用作通用SRAM; (6)两个AHB系统，可以同步进行Ethernet DMA，USB DMA以及从片内Flash执行程序的操作，在这些功能中不会产生竞争。 (7)外部存储器控制器支持诸如Flash和SRAM的静态设备。8位数据/16位地址并行的总线仅可在LPC2378中使用。 (8)先进的向量中断控制器，支持多达32个向量中断。 (9)通用AHB DMA控制器(GPDMA)能够与SSP串行接口、I2S端口和SD/MMC卡端口共用，也可用于存储器到存储器的传输。 LPC2378内部集成的Ethernet控制器使用RMII接口与外围电路PHY芯片(如DM9161A)进行通信，从而易于实现以太网通信功能。 MAX4357的功能特点 MAX4357是美信公司的32路输入16路输出的视频矩阵切换芯片，所有的输入和输出都具有缓存。所有的输出引脚都能驱动标准的75Ω视频负载，其结构框图如图1所示。

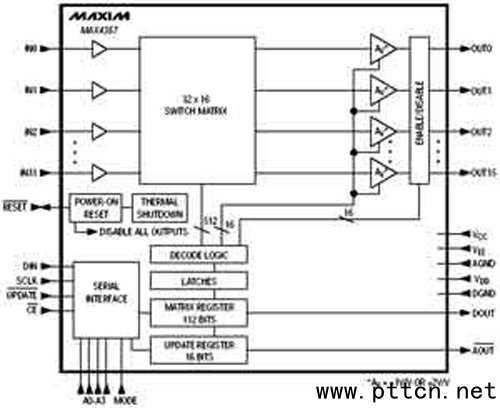

 ▲图1 MAX4357结构框图 MAX4357具有由512个独立的电子开关构成的开关矩阵，可以使其32路视频输入16路视频输出。这个矩阵切换是100%非阻塞的，通过一个SPI/QSPI兼容的三线接口写入控制系列字，可以使能任意一路输入和任意一路输出连接，每一个输出可以和32路模拟输入信号中的任意一路连接，任意一路输入可以没有信号衰减的连通所有的16路输出。 MAX4357的数字接口由以下引脚组成：DIN、DOUT、SCLK、AOUT、UPDATE、CE、A3～A0、MODE和RESET。DIN是串行数据输入端，DOUT是串行数据输出端，SCLK是串行输入时钟，DIN输入的数据在SCLK的下降沿进行装载。在UPDATE的下降沿，锁存数据，对矩阵进行编程。在MODE=1时，DOUT经112位矩阵模式寄存器移位输出;在MODE=0时，DOUT与DIN直接相连，当系列控制字的D14～D11和A3～A0对应相同时，UPDATE为低则AOUT也为低。 MAX4357数据和控制时序图如图2所示。

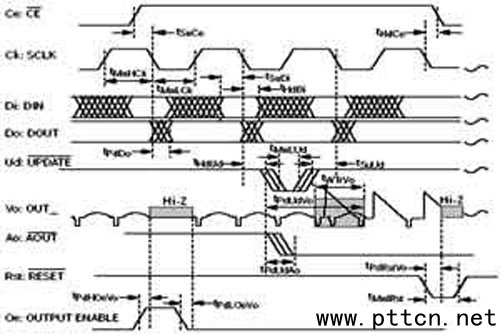

 ▲图2 MAX4357数据和控制时序图 MAX4357提供了2种编程模式：独立地址输出模式和完整矩阵模式。由MODE引脚的高低电平进行选择。 当MODE=0时，DOUT与DIN直接连接，16位控制系列字同时发送给所有芯片，只有A3～A0和此16位系列控制字中D14～D11被编程。16位控制字的组成如图3所示。

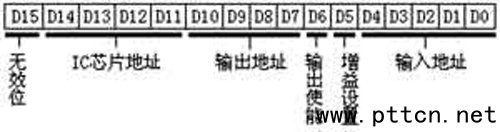

 ▲图3 模式0的16位控制字 当MODE=1时，由16个7位组成的112位的控制字用来控制所有的输出。112位控制字的组成如图4所示。112位的控制字的第一个7位控制字对应输出15的编程，最后的7位控制字对应输出0的编程。当UPDATE的下降沿时，串行输入的112位控制字放入112位完整矩阵模式存储器中，所有的输出被更新。对于一个由n块MAX4357组成的大型矩阵，这些芯片可以被一串Nx112位的串行数据流编程。

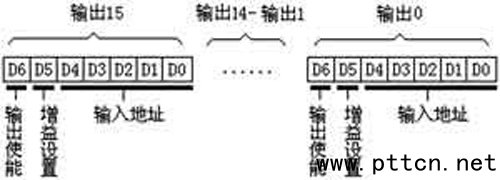

 ▲图4 模式1的112位控制字 128X16视频矩阵的组成 本设计采用了4片MAX4357组成一个视频切换矩阵，从而完成128路视频输入、16路视频输出的视频切换。其连接方式如图5所示。

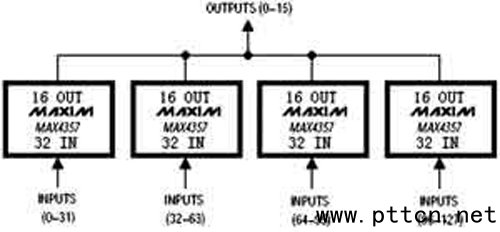

 ▲图5 4片MAX4357组成32X16视频矩阵的连接 将各MAX4357输出的对应引脚并联连接，当其中一块MAX4357某一编号的引脚被使能时候，其他芯片的对应引脚将被设置为不使能状态，以确保视频切换时输出不发生冲突。 在刚上电的时候，所有的输出引脚都初始化成禁止状态，防止发生输出冲突。 本视频矩阵MAX4357与LPC2378的连接如图6所示。每块MAX4357的DOUT与相邻芯片的DIN相连接，而第一块MAX4357的DIN引脚连接LPC2378上的P2.0端口，获得控制命令，控制字能够通过串行移位的方式发送到4片MAX4357。LPC2378上的P2.1?P2.4引脚分别连接每一块矩阵芯片的SCLK、CE、MODE、UPDATE，给每片MAX4357提供控制时钟信号、片选信号、模式选择信号、复位信号，从而实现对于视频矩阵切换阵列的片选、视频切换模式、复位和矩阵切换等控制。
|
