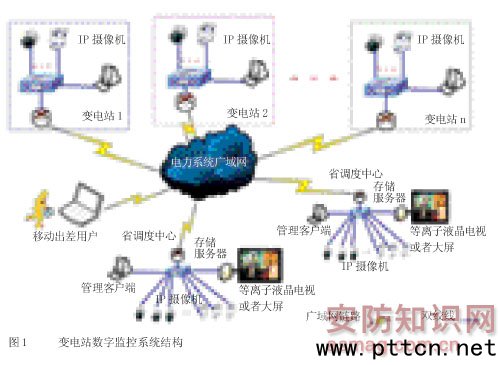

主页（http://www.pttcn.net）：IP网络摄像机在变电站监控系统中的应用优势(2) 图1为变电站数字监控系统解决方案结构图：
系统可以分为三部分：前端信号采集处理部分、信号传输部分、后台控制部分。 前端信号采集处理部分 在变电站安装IP网络摄像机，图像通过已有的电力广域网接入供电局的MIS网。采用IP摄像机的功能特点有： ·采用全数字的IP网络摄像机，可以使本地或远程管理用户无需安装任何软件，仅通过普通的IE浏览器即用WEB方式进行实时监控和管理配置等; ·百万像素的IP摄像机为高清晰度和高分辨率的产品，在配电室、电容器室等位置安装，可以清楚地查看设备情况、人员情况等信息; ·摄像机本身集成报警功能， 可对主控室、配电室、变电站大门、变电站周界等进行监控和报警及现场警告等; ·湿度、温度监控，前端摄像机可以实现对设备间和通讯机房等的温湿度告警; ·照度控制，通过摄像机监控可以实现照度监控，同时可以通过外接开关量实现远程控制变电站内灯光开关。 信号传输部分 实现IP网络监控，可以充分利用电力系统的光纤网络，系统提供以太网接口，全部设备通过TCP/IP协议交换视频和数据信息，做到完全数字化和网络化。在变电站或发电厂等环境，必须考虑设备受环境干扰的问题，采用网络摄像机，利用屏蔽双绞线或者光缆进行数据传输能够很好的防止环境的干扰。 电力行业的广域网现已建设完成，机房一般都有网络接入点，通过机房已有网络进行监控数据传输，不需要额外增加设备。监控图像及相关环境动力监控数据即可以被授权的网络用户进行实时监控或者时间历史查询以及监控管理等。 后台控制部分 可在网络中配置一台监控数据存储服务器，集中存储前端所有摄像机的数据，也可指定各摄像机的监控数据存储到用户希望的网络中任意的一台计算机中。对于变电站监控中心没有什么实际价值，需要查看的位置可以是网络中的任意位置的一台计算机即可，无需安装任何软件即可实现远程监控图像浏览和控制。对于控制的权限是由管理员针对不同人员的控制级别设置相应的控制权限和登陆范围。主控台上，调度人员可运行集中管理软件，通过它实现多画面监控到全厂区内的监控图像;在公司领导及有关科室可以利用已有的计算机，通过IE浏览器直接访问网络摄像机实现综合监控。同时，在用户需要时也可通过计算机连接等离子或大屏，将前端图像设置到大屏幕进行观看。 IP网络摄像机解决方案的应用优势 采用TCP/IP网络的数字视频监控系统是发展的必然趋势，它符合数字化、网络化、智能化的时代潮流，技术含量高，其最大的特点是传输距离不受限制，且能方便的与其它系统互连互通，方便录像与事故的调查，另外还可方便地接入其它安全防范设备，实现对温度、湿度、照度及声音等环境的监控报警;同时可以连动灯光、警号、门磁等动作设备，这使得它可以方便地组成一套功能强大的安全防范系统。 基于TCP/IP技术的IP网络监控系统，除满足上文所提的所有功能外还有以下主要特点： 1、系统具有先进性、开放性 系统采用IP网络监控技术，为电力企业提供先进的系统应用和管理手段;系统具有开放性、可扩性、兼容性和灵活性的特点，能适应电力行业对监控系统不断增加应用需求进行开放扩充和灵活增加的要求。 系统能够充分利用当前电力机房已有的网络环境，将网络摄像机如计算机一样直接接入网络，不需复杂的传统监控组网施工，且扩充简单方便。 2、成本优势 因高分辨率而减少所需摄像机的用量，如德国的Mobotix摄像机为960线高分辨率传感器，提供更清晰的广角视图，仅需一台摄像机，从一角即可监视整个空间;不论距离远近，安装成本低廉，它采用标准的以太网连接，采用POE功能通过以太网线为摄像机供电，无须单独铺设电源线和控制线，从而减少施工和材料成本;智能存储基于事件录像，节省存储成本;摄像机功率仅为3W，功耗为传统监控系统的1/8，节约用电成本;控制中心软件和图像存储软件是摄像机的组成部分，不需额外购买，且升级版软件的新功能可从网上免费下载。 3、稳定可靠 为适应电力用户对系统连续运行的高稳定性要求，采用IP摄像机就可以完成所需的监控和报警及对讲等复杂功能。摄像机采用稳定的Linux系统内核，且操作系统固化在芯片之中，不易受目前网络中爆发病毒的侵害。同时，摄像机内部自带存储在网络中断或者堵塞时能提供数据存储，可保障系统稳定可靠运行。 4、强大的Web浏览功能 系统采用B/S架构，无需安装客户端软件，采用标准的IE浏览器方式就可方便地实现全部监控操作，也便于多用户网络操作。 5、采用TCP/IP协议，支持多级联网 系统采用标准的TCP/IP协议，能架构在局域网、广域网和无线网络之上。可做到多级网络的系统互联，并能够实现灵活的访问监控和管理。 6、完善的系统功能 电力调度指挥中心和各分控中心，可以对管辖范围内多个本地和远程变电站前端进行实时监控，不同的用户可根据职务而分配不同的控制权限。其控制可以通过多图像技术，在一个窗口中显示并管理多台摄像机监控画面，分屏方式灵活具有1500路视频输入和30路视频输出矩阵的功能，可抓拍事件图片、事件录像和连续录像等多种录像方式。 7、兼容性强 同时支持多种网络视频协议。如可支持 MJPEG、MXPEG等多种视频压缩算法，提供相应的解决方案。 8、设备简单，便于施工 通过使用IP网络视频监控系统，极大地减少了监控系统中可能涉及的设备种类和数量，它完全取代了模拟监控系统中的视频矩阵、切换器、画面分割器、字符叠加器等需要配合使用才能实现的功能。它不仅减少了调试设备的施工周期，同时较少设备的使用，可提高整体系统的稳定性和可靠性，减少日后维护设备的难度。 9、易于与MIS系统结合 系统采用的是一种标准的WEB服务器的形式，具有很强的开放性和兼容性，完全能与各系统的MIS网方便地联网，MIS网内的用户只要使用IE即可进行图像监控,无需任何设置。监控前端可以将许多现有的资源接入本系统，避免重复投资。
|
