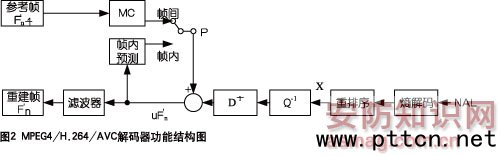

主页（http://www.pttcn.net）：浅谈现行国际标准 【中国集群通信网】现行国际视频编码标准 近年来，视频编码技术得到了迅速发展和广泛应用，并且日臻成熟，其标志是多个关于视频编码的国际标准的制定。其可分为两大系列：即国际标准化组织(ISO)和国际电工委员会(IEC)的运动图像专家组MPEG(Motion Picture Expert Group)关于活动图像的编码标准MPEG系列，以及国际电信联盟(ITU)的视频编码专家组VCEG(Video Coding Expert Group)制定的视频编码标准H.26X系列。 MPEG4/H.264/AVC标准 MPEG4/H.264/AVC是一种有损压缩，以处理后的图像无限接近和还原真实图像为目标。MPEG4/H.264/AVC对编解码器如何实现并没有明确规定，而是规定编码视频比特流的句法和该比特流的解码方法。这种技术，使得各个厂商的编码器和解码器在此框架下应能够互通，在实现上具有较大灵活性，而且有利于相互竞争。 从图1和图2可以看出，MPEG4/H.264/AVC和以前标准(如H.261、H.263、MPEG-1、MPEG-4)的编解码器功能块组成并没有什么区别，仍是变换和预测相结合的混合编码法，不同点在于各功能块的细节。

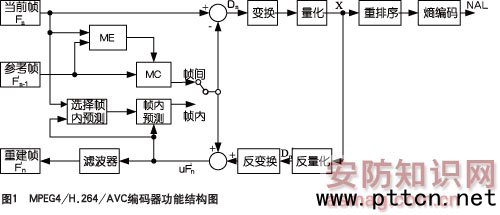

由图1可见，输入的帧或场Fn以宏块为单位被编码器处理。首先，判定帧是否按帧内还是帧间预测编码方式进行预测。如果采用帧间预测，其预测值PRED(图中用P表示)由当前序列中已编码并解码重建和滤波的图像作为参考图像(如图1中的F'n-1)，经运动补偿(MC)得到。为了提高预测精度，从而提高压缩比，实际的参考图像可在过去或未来(指显示次序上)的重建帧中进行选择。参考图像选择的准确与否，很大程度决定了真实图像与呈现图像之间的差值大小。 预测值PRED和当前块的相应值相减后，产生一个残差块Dn，经块变换、量化后产生一组量化后的变换系数X，再经熵编码，与解码所需的一些信息(如预测模式量化参数、运动矢量等)一起组成一个压缩后的码流，经NAL(网络自适应层)供传输和存储用。 正如上述，为了提供进一步预测用的参考图像，编码器必须有重建图像的功能。因此必须使残差图像经反量化、反变换后得到的Dn'与预测值P相加，得到uFn'(未经滤波的帧)。为了去除编码解码环路中产生的噪声，提高参考帧的图像质量和压缩图像性能，设置了一个环路滤波器，滤波后的输出重建图像Fn'可用作参考图像。在这一步骤中，重建图像是通过预测值来实现的，虽然从算法上降低了失误性，却进一步加大了人为改变原始图像的因素。 由图1可知，编码器的NAL输出一个压缩比特流。该比特流在图2中经熵解码得到量化后的一组变换系数X，再经反量化、反变换，得到残差Dn'。 Dn'和该解码器产生的PRED(与编码器产生的PRED相同)相加后，得到uFu'，经滤波后，最后得Fn'，Fn'即最后的解码输出图像。 JPEG标准 1991年3月ISO/IEC正式通过了静止图像压缩编码标准，称为JPEG建议。JPEG标准分为基本系统、扩展系统和信息保持系统三个部分。基本系统提供对顺序扫描静止图像的高效有损编码，输入图像精度为8bit/像素。 (1)图3为JPEG基本系统的编解码器方框图，输入的彩色图像为Y、U、V三个分量，JPEG对他们分别进行编码。

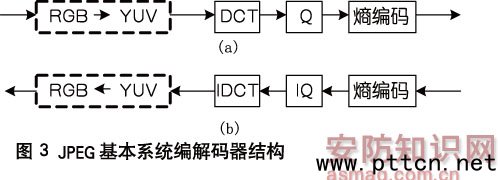

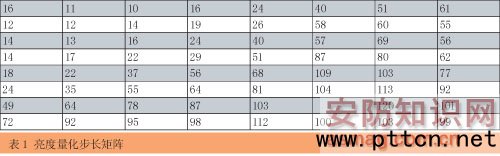

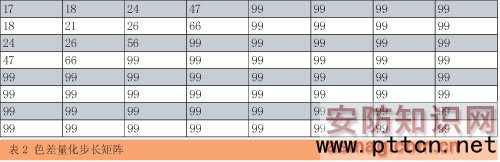

(2)编码时，先将一帧图像分为互不重叠的8×8像素块，接着对各块进行DCT变换，然后对各变换系数进行线性量化。 量化步长Q应结合人眼视觉敏感性，亮度和色差信号的量化步长矩阵见表1和表2。

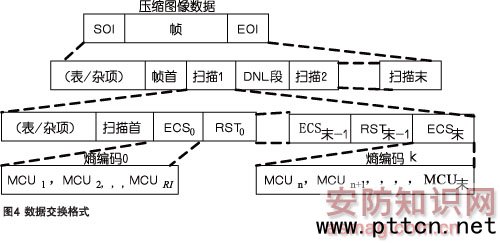

量化后系数为： 反量化后DCT系数为： (3)熵编码，一般采用哈夫曼(VLC)编码。AC系数量化后为少数稀疏的值，大部分为零，采用锯齿形(Zig-Zag)扫描，然后以游程编码表示方式进行变长的哈夫曼编码。 (4)数据交换格式 熵编码后得到变长度的码流。为便于数据的交换，JPEG规定了统一的压缩后数据交换格式，如图4所示。
第一行：SOI表示图像数据开始;EOI为一帧图像结束，各占两个字节。 第二行：表/杂项中放置量化表、哈夫曼表;帧首包括编码方法、取样精度、量化系数、源图像行数、每行取样数等;DNL重新定义帧内的行数。 第三行：扫描首说明扫描起始信息、分量图像号码、参数、熵编码表选择(ECS);RST为重新开始标志。 第四行：为熵编码区，MCV为最小编码单元，包括4个亮度块，1个Cr块和1个Cb块。 熵编码是无损压缩编码方式，它生成的码流可以经解码无失真地恢复出原数据。熵编码是建立在随机过程的统计特性的基础上的。 上述可见，JPEG标准的编码方式，是一种以DCT(Discrete Cosine Transform)为基础的压缩方法的压缩格式，也称为基线顺序编解码(Baseline Sequential Codec)方法，通过各种算式来降低图像数据量。缺点在于压缩量有限。这种方法的优点是先进、有效、简单、易于交流，因此应用广泛。

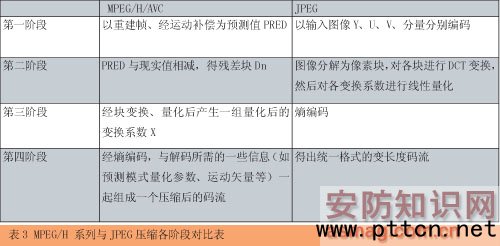

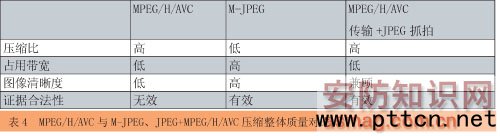

M-JPEG标准 MJPEG全名为“Motion”JPEG，Motion JPEG技术是将来自摄像机的模拟视频信号“翻译”成视频流，并存储在硬盘上。典型的应用如数字视频记录器等。MJPEG不像MPEG，不使用帧间编码，因此用一个非线性编辑器就很容易编辑。MJPEG的压缩算法与MPEG一脉相承，功能很强大，能发送高质图片，生成完全动画视频等。但相应地，MJPEG对带宽的要求也很高，相当于T-1，MJPEG信息是存储在数字媒体中的庞然大物，需要大量的存储空间以满足如今多数用户的需求。因此从另一个角度说，在某些条件下，MJPEG也许是效率最低的编码/解码器之一。 兼顾码率控制与图像真实 视频是利用人的视觉获取的信息，它具有直观性的特点，不易和其他信息相混淆，保证了信息的准确性。同时，由于视觉，可以并行地观察图像，因而获取信息的效率比音频高得多。
|
