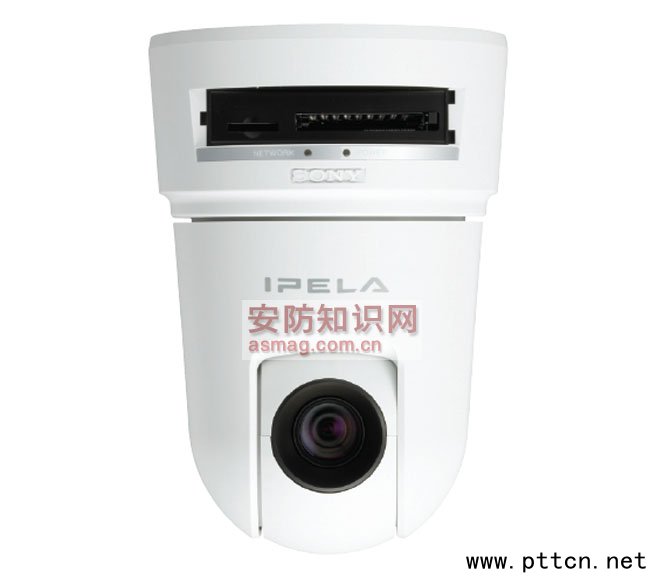

高速球型摄像机——功能与技术并进应用与创新共存

时间:2010-07-06 来源:中国集群通信网 作者:陈一凡 点击:

中国集群通信网】据中国集群通信网【2007/2008中国摄像机市场调查】显示,2007年中国摄像机市场总量约800万台,根据摄像机的外形,统计出枪型摄像机、球形摄像机(包括高速球、匀速球等摄像机)、半球型摄像机分别占市场总量的55%、10%、35%。由此得知,2007年中国已有近80万台球机在应用。

  在人们的印象中,球机一般指高速球,匀速球因其转速低等缺陷制约了其发展。在现实生活中,交通道路、机场、校园、公共广场等诸多领域均可见高速球的身影。从上述数据可知,高速球在当前中国的安防应用中已具一定规模,同时越来越多的用户也开始对其有所了解和熟悉,但在安防业内还存在一定程度的假产品、假指标等各种不和谐因素的干扰,这对市场的健康发展造成了阻碍。

  主要元器件,球机的基础保证

  高速球作为集成度相当高的产品,已逐渐向模块化方向发展,其将云台系统、通讯及控制系统、摄像机系统集成到一个球体内。据广州伟昊科技有限公司技术推广工程师刘奕介绍,任何厂家的高速球,都有一个起着主导作用的集成机芯,其由一体化彩色摄像机、控制主板(含解码器)、云台电机、导电滑环及机械传动部件等组成。

  一体化摄像机

  一体化摄像机(也称机芯)是球机的“眼睛”,是优质视频的保证。当前各球机厂家采用的机芯主要分为日系与韩系两大类,其中日系机芯主要有索尼(SONY)与日立(HITACHI)。

  据金三立视频科技(深圳)有限公司市场部工程师张治国介绍,这两家公司所生产的机芯内嵌镜头变焦倍数不尽相同,但却是互补的,一般18倍与26倍的较多是SONY机芯,而13倍、23倍及35倍则多采用日立机芯,两类机芯所实现功能及视频效果基本相同,但在细节处还有一定差异。SONY机芯的视频图像的彩色偏暖,色彩柔和,较符中国人的视觉效果,而日立机芯偏冷。其次,SONY机芯的照度较低,自动聚焦速度及彩转黑速度也略胜一筹。另一方面,SONY机芯技术稍稳定,界面友好,二次开发较灵活。天津嘉杰电子有限公司开发工程师李运通解释道:“除此之外,SONY的价格透明度较高,索尼公司、总代理与分代理之间的价格相差很小。”

  正因如此,SONY机芯在中国市场的认可度处于优势地位,据天津亚安科技有限公司总工程师张藻介绍,在全国平安城市建设中所使用的摄像机SONY机芯占绝大部分。同时天津天地伟业数码科技有限公司智能球产品经理亢力也表示,甲方与工程承包商对SONY机芯认可度相对较高,在工程招标时某些甲方甚至会指定摄像机机芯必须是SONY的。而日立为了更好的满足中国市场需求,最新推出的机芯采用其最新改进版DSP,其具宽动态、高灵敏度、高分辨率、低噪点、数字图像翻转等特点,另外隐私区域屏蔽达4个点位,同时具有模拟和数字输出功能,数字输出无须通过解码器即可直接输出高质量图像,大大降低了系统成本。

  另外,在监控市场上,包括LG、CNB、三星在内的韩系机芯在某些球机厂家也有使用。但由于韩系机芯在光线处理方面略显不足,导致视频颜色存在差异,传输方面也易出现丢祯现象,但因其价格较便宜,因此在中低端市场较多使用。金三立的张治国认为,机芯与球机厂家所生产的产品定位一致,若公司注重高端产品,其所选用的机芯会相应高档,而球机厂家会根据客户要求灵活选配一体化机芯。

  电机

  高速球的大脑为控制主板,而电机在其中扮演着发动机的作用,二者优势的结合实现了球机旋转的精确定位。对电机最主要是要求在旋转过程中平滑性要好,转动时不能产生惯性,以免图像缺乏稳定或定位不精确,因此电机的可靠性决定了高速球的稳定和不间断使用的性能。

  据上海美赞美数码科技有限公司总经理唐海峰介绍,当前国内球机厂家较多使用步进电机和传动皮带,以令机芯进行水平与垂直方向的转动。其具有制造成本低、定位控制精确、使用寿命长等诸多优点,并解决了控制和噪音问题。其通过高细分精准的电机驱动方式,最大程度地提高了球机定位精度,又减少了在低速高变倍状态下的图像抖动,减轻了监控人员的视觉疲劳。据介绍,美赞美公司球机就选用日本富士高细分步进电机,其不仅指定供应的电机要增加细分型驱动器,更要求能将精确计算出的球机负载、转矩、惯量、转速、精度及加减速度提供给球机中央处理器。天津亚安张藻也表示,电机厂家会统一根据客户的要求,对各参数进行修改,以适应高速球厂家的要求。

  目前,某些国外球机厂家也有采用直流电机,直流电机运行时噪音较小,比较平稳,使用寿命也更长。据厂家资料显示,三星、松下采用的涡轮涡杆传动方式的直流电机结构紧凑,传动比大,工作稳定,解决了齿轮的降速比不能太大的矛盾,而蜗轮也可达到精确的小角度转动,还可自锁。而三洋则采用精密齿轮组的直流电机,此种方式可有效解决皮带传动的松弛现象,提高机器的整体性能。深圳金三立的张治国则表示,步进电机产品成本高,控制系统较复杂,若厂家改换直流电机,整个球机的控制及设计也要随之修改。

  导电滑环

  导电滑环即电刷,其由大小两个环构成,其中一个环静止不动,而另一个则可以转动,在两环间存在电刷。控制线、电源线与视频线进入球机后则连接在导电滑环一端,转动环端出线连接摄像机、电机与解码板,这样球机内的机芯就可通过电刷的转动实现水平360°无限制的绕圈运动,并可实现90°垂直自动翻转。

  据深圳英飞拓科技股份有限公司市场总监黎志洪介绍,在选择滑环时主要考虑其使用寿命、耐磨性、表面光洁度和安装尺寸,若在旋转过程中产生摩擦,则会影响视频效果。据笔者采访调查得知,由于国内制造业的日益发达,球机厂家目前所选用的滑环也逐渐倾向于价格较低,供货周期短的国产品牌,较之进口品牌,国产滑环已有明显优势。

  除此之外,高速球还包括解码板、主控CPU板、字符叠加器等部分,PELCO技术支持经理田亚平认为,高速球内部的各个部件是相辅相成的,在选择高速球时不仅要看其某个元器件,还要看其综合效果。

  关键性指标,工程商重要选择

  随着高速球的日益发展,球机厂家也使出浑身解数,在产品的各种技术性能指标上下功夫。一些中小企业为了追求“高”指标进行虚报,使得充满泡沫的指标在一些厂家普遍存在。
