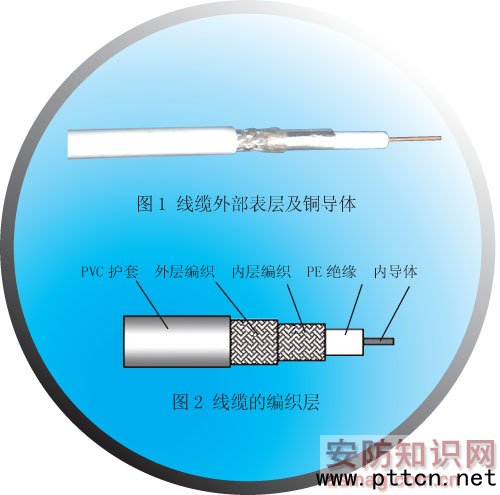

主页（http://www.pttcn.net）：挑选线缆的要点及敷设要求 【中国集群通信网】选购优质线缆，工程的基础保障 据统计，强电系统中总投资额不到10%的网络布线会导致超过70%的故障，而这种现象在其它弱电工程中同样存在。而在用户和工程商选购或施工过程中，对器材或其它设备的选用十分重视，却往往忽视了线缆产品的质量或服务，以下是选购线缆产品时的一些注意事项，供大家参考。 企业的资质证明与产品质量保证 产品的质量检测证明当然是用户在采购当中首要的选购标准，目前国内关于电线电缆产品的检测证明较为多样，这也是工程商需要注意的。作为有质量保证的企业，在有效期内相应的国家权威部门的检测报告和所在地区的质量检测机构出示的报告，是产品质量保证的有利依据，用户在选购时要尤其注意。产品经过国家电线电缆检测中心抽查合格后，均会获得由其出示的质量体系认证证书。 另外，还有一种是产品的委托报告，天津市仁爱工程配套有限公司工程师奈连永说：“某些企业所出示的为委托报告，这只能说明国家电线电缆检测中心仅为其检测的部分线缆负责，而不对全部产品负责。”用户在采购时需要详细查证，这类检测报告所针对的产品品种具体包括的型号。 特别针对安防领域使用的线材，据天津仁爱工程的奈连永介绍：“有些厂家还会出示由国家公安一所与上海公安三所颁发的型式检测报告，这是对线缆的整个参数性能进行检测，具有较高权威性，这两个研究所的标准完全一致，但国家公安一所主要以北方区域为主，上海公安三所以南方地区为主。” 除了以上所提到的各种产品检测标准之外，中国CCC认证、美国UL、CUL、VDE认证及ROHS环保认证，也可在一定程度上反映该企业的质量保证与资质证明。 产品结构检测六大要点 线缆的选购极其重要，用户请勿掉以轻心。除检查产品的质量保证等例行工序外，还可从产品本身对其进行品质鉴别。 1、要点之一：线缆表面标志 根据国家标准GB/T14864-93规定，线缆表面应印有制造厂名、产品型号和额定电压的连续标志，在购买时要注意检测合格证上标明的这些信息是否与电线表面的印刷标志一致，防止假冒产品。 2、要点之二：查看线缆长度 按国家标准GB/T14864-93规定，一卷线缆应为100米，但某些厂家在线缆长度上做文章，工程商所拿到的线缆往往只有80米左右，导致在施工过程中发现线缆长度不够，耽误工程进度。 针对这种现象，部分厂商采用在线缆护套上每隔500mm打一个编码的方法来抵制这种“不足米”的现象，同时为用户在选购时提供了线缆长度的鉴别依据。 3、要点之三：观察外部表层 线缆表层由聚氯乙烯(PVC)制成，其表面光滑、平整细洁，具有较好的电气绝缘性能，可作低频绝缘材料。但若采用回收塑料，在施工过程中极易断裂并发生导电现象。 用户在选购时，可以观察其表皮，如果表面粗糙，则说明其加工工艺和塑化性能差，而用手拉易剥离的就有可能是质量不合格的材料。 4、要点之四：直径大小 按照国家标准GB/T14864-93规定，RVV4线缆是由直径0.15mm的42根铜丝绞合而成，但某些厂家使用0.13mm或直径更小的铜丝，这样一来，原本0.75mm2的线缆甚至可以减少铜丝用量26%，而减少部分是肉眼无法察觉的。 上海保安服务总公司副总工程师朱明初解释说：“如果线径缩小，在原本传输距离内清晰的图像易出现干扰纹，或由彩色图像变为黑白色图像。在购买前可以使用微米千分尺测量单丝直径，其读数值可以精确到0.002mm，而误差也在0.002mm以内。” 5、要点之五：铜导体 线缆产品的导体必须使用含铜量为99.95%的无氧铜，其质地柔软、有光泽，具有良好的伸张力和导电性(图1)。但是某些厂家为了降低成本，采用铜包铝 (在铝丝表面镀上一层铜)，或者使用回料铜和再生铜，而铜包铁、铜包钢的现象也大量存在。据浙江中安电子工程有限公司技术总监陈家龙介绍：“使用这种材料的线缆在传输信号时，其承载量大大减少，传输距离也大大缩短。” 针对这种现象，德赛电线有限公司安防线缆部门经理张涛建议：“在购买前，可以用三种方法检测，一是使用吸铁石，如为钢和铁，就可以轻易的检测出来;二是将十几根线缆绞合并观察其截面，如果呈现银白色，则不是真正的铜，应为其它金属;三是用火烧，由于铝的熔点比铜低，燃烧之后其会如香灰一样。一般这三种方法交叉使用就可以检测出来是否为真正的无氧铜。” 6、要点之六：屏蔽层编织角度 线缆内部的屏蔽层主要用于防止干扰，其可以防止信号扩散造成干扰，也可以防止外部信号对内部信号产生干扰，主要由铜丝网组成。按照国家标准，屏蔽层编织网的交叉角度不得大于45°，而某些线缆的编织网角度甚至达到75°，从而影响到屏蔽的效果(图2)。 上海安保飞沃特设备工程有限公司技术总监庄子恒说：“同样是128编，由于编织角度的不同，其覆盖面也会有所不同，这样虽可以节约大量材料，但同时屏蔽性能也会变差，容易出现信号互相干扰。我们在选购时可以将线缆的外皮剥开，如果屏蔽层已经竖立，说明这种线缆的屏蔽层角度已大大超过45°。”
综合布线的注意事项 线缆作为弱电工程的基本传输系统，犹如人体的神经血管遍布整个工程中，而布线工程是这中间尤为重要的一环，不是单靠图纸就可以做到完全不出纰漏，其质量在多数情况下要靠现场施工来保证。 线缆在敷设过程中需要使用线槽进行保护，但其内的线缆数量不能超过线槽直径的2/3，若敷设21根线缆，则一根线槽内的线缆数量在7?14根之间为宜。在一般情况下，强电与弱电系统之间的距离至少要50cm以上，以防造成干扰。上海安保飞沃特的庄子恒说：“布线系统的平均生命周期在15?20年，与建筑物的整修周期是一致的。因此，在布线过程中要特别注意，以免出现问题。”目前，线缆主要有架空、直埋与管道敷设三种方式，不同的敷设方式有不同的标准。 架空敷设 此种敷设方式多使用于沿围墙、河堤、建(构)筑物墙壁等不影响城市景观地段的工程管线，且架空线缆应多使用U型管保护，并要防止雨水等进入管内，影响线缆特性，或将线缆挤压断裂。在北方冬季过于寒冷的地方，要尤其注意防止雨水进入结冰，引起线缆信号中断。因此，要注意留足温度补偿环，在线缆的上下左右要填充60mm?80mm的沙层保护，且架空线缆保护管也不宜朝上，以免雨水积压。
|
