浅析某市港口网络视频监控应用（下）

主页（http://www.pttcn.net）：浅析某市港口网络视频监控应用（下）

【中国集群通信网】引言：港口作为国家重要的交通要道，已经越来越受到众多安防从业人士的广泛关注。港口的网络视频监控系统的搭建使用成为重要的安全防范组成部分，随着监控系统的逐渐优化升级，模拟系统已经难以满足港口各种安防需求，因此数字化、网络化的港口监控逐渐成为主流。

　　系统特性

　　框架结构

　　该软件系统是一套采用现代计算机网络技术及多媒体信息压缩、解压技术实现的数字图形监控系统。该系统监控的视频、音频、告警、控制信号可传至网络内的每一个节点，用户可以利用计算机网络在不同地点同时监视、控制远程某一或某些场所，同时具有动态感知、视频存储、告警管理等功能，如图4 。

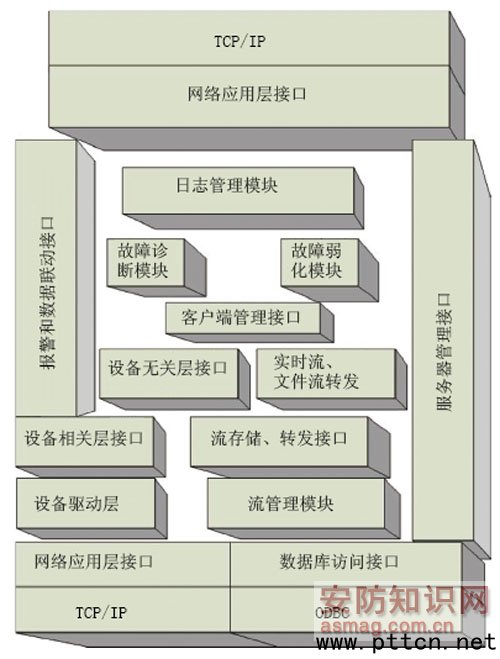

图4   系统框架结构图

【相关阅读：浅析某市港口网络视频监控应用（上篇）】

　　功能与性能

　　在充分的系统功能需求的基础上，公司自主研发的核心软件管理平台，基于增强型C/S(客户端/服务器)架构。系统采取多级服务器结构，作为核心软件的运行环境。软件主要功能如下：

　　· 监视功能：根据监控点的实际情况，提供全天候及全方位的画面监视功能;

　　· 图像远程调节：系统通过矩阵的控制功能来操作前端活动云台的运动方向，摄像机的焦距及景深来达到最佳的监控效果;

　　· 音视频存储功能：可以通过录像计划对音视频信息进行记录，可采用硬盘、磁盘阵列多种存储介质，有本地和远程两种存储方式;

　　· 日志信息查询：通过查询此日志了解与分析系统运行情况;

　　· 图像传输功能：利用DVR压缩编码后，将模拟音、视信号转换成数字信号通过以太网络把数据传送到远程用户，实现网络内计算机的远程观看;

　　· 图像联网功能：各级目录管理中心内安装各分级CSVision远程网络视频监控系统，在实时观看的同时还可调用远程目录管理中心的录像资料。相关部门领导也可通过中心的内部网络随时随地监看或调用各级目录管理中心的图像，使本系统更好地为化工系统服务;

　　· 配置管理：系统配置包括：设备参数、摄像机管理、录像计划、报警计划、用户权限等，方便系统进行维护与管理;

　　· 权限管理：为了保证系统保密性、安全性，系统权限细化到每个功能;

　　· 多级电子地图：用最直观的方式来管理镜头和调阅图像;通过平面图快速地了解地理位置，通过点击相关的摄像头，直观的掌握事发点的事件情况。多叉树型的地图结构，可以实现多级的地图层次管理;

　　· 时间条同步回放及快照检索：利用图像快照迅速锁定事发点;

　　· 虚拟镜头：以多种视频拼接技术提高图像分辨率或将全景监控和局部监控完美结合;

　　· 心跳管理：实时掌握系统内设备和应用的健康状态;

　　· 支持巡视组管理：轻松建立含电子地图、布局、镜头等多元素的浏览模式;

　　· 报警功能体现：结合电子地图与图像双重报警。

【相关阅读：浅析某市港口网络视频监控应用（上篇）】

　　安全体系

　　1、物理安全

　　物理安全性主要分软件自身安全性和网络安全性。

　　· 软件自身安全性，服务端提供完善的事件日志和系统诊断功能;整套软件包括日志管理、设备巡检、客户端巡检、服务器巡检、服务器工作上下文诊断、故障弱化功能;有效的避免了故障的发生，并能第一时间自愈;

　　· 网络安全性，采取租用网通(电信)专线，保证了系统数据的基本物理安全性。

　　2、用户权限安全

　　监控系统的整体架构通过多目录服务器来统一管理的用户和监控设备的权限管理。

　　3、监控设备管理安全

　　统一的监控设备管理机制，所有前端监控的信息和权限由设备管理服务器管理，设备管理服务器的权限由目录服务器管理，形成一个统一管理机制。

　　4、网络阻塞

　　方案采用分布式的多服务器群的设计理念，利用流媒体技术，完成视频信号的存储和转发，避免客户端直接访问前端摄像机，降低网络流量，避免了大流量数据造成网络阻塞的问题，同时由于这种结构，使得系统在部分子系统出故障时整个系统不会瘫痪，仍然能正常运行。
