浅析某市港口网络视频监控应用(上)

时间:2010-07-01 来源:中国集群通信网 作者:陈一凡 点击:

中国集群通信网】引言:港口作为国家重要的交通要道,已经越来越受到众多安防从业人士的广泛关注。港口的网络视频监控系统的搭建使用成为重要的安全防范组成部分,随着监控系统的逐渐优化升级,模拟系统已经难以满足港口各种安防需求,因此数字化、网络化的港口监控逐渐成为主流。

  二十一世纪是信息时代,随着社会信息化进程的快速发展,信息技术的应用已逐渐渗透到人类生存、活动的各个领域。随着国家经济建设的发展,港口业务发展迅速,内陆港和进出口港都对港口业务建设的数字化提出了很高的要求,数字化港口是港口建设的发展方向。运用数字监控系统将大大地提高海关边检部门的工作效率,有效的减少海关边检监护人员。

  建设目标与任务

  XX市港口管理局图像信息管理系统的建设目标是充分利用视频压缩技术、软件组态技术、多媒体网络等高新技术手段,建设覆盖XX市港口行政管理系统内码头前沿的船港界面、集装箱作业过程、危险货物作业过程、重大危险源、引航、进出港车辆、人员、船舶、货物情况的覆盖面广、技术兼容、高效实用的图像信息管理系统,实现图像信息的科学管理。

  需求分析

  1、功能需求

  面对“数字港口”时代的到来,适应数字化管理的需求;XX市港口管理局监控系统的功能需求有:

  · 信息采集功能;

  · 信息传输功能;

  · 信息处理功能;

  · 信息存储和备份功能;

  · 录像查询及播放功能;

  · 系统控制功能;

  · 系统报警功能。

  2、性能需求

  XX市港口管理局网络视频监控系统的初步设计方案,满足现有资源和网络需求的性能;前端各个企业监控子系统、市港口管理局监控中心的建设均满足公安部《关于开展城市报警与监控技术系统建设工作的意见》的性能要求,力求系统稳定运行、数据存储可靠,视频数据定期归档。

【相关阅读:浅析某市港口网络视频监控应用(下篇)】

  系统总体设计

  设计思路

  通过租用电信(网通)网络的方式,建成覆盖管理局下属20几个码头企业的网络视频监控系统,在管理局建设1个视频监控中心,负责对包括所有前端监控视频源的整个监控系统的管理,同时预留与上级省级港口管理部门联网的接口,方便整个港务系统的联网。对于企业原有的本地监控系统,部分以DVR为核心的监控系统无需添加额外设备即可直接接入系统中,设计方案充分考虑了后期的扩容、管理变更等可能的建设要求,本次设计思路如下。

  · 根据要求,本次设计采用二级结构,实现“大容量、多画面处理、实时录像和回放、联网远程监控”的目标;

  · 本次设计系统便于以后系统用户的安装、操作和今后的维护便利;

  ·系统设计考虑了各种兼容要求和扩容要求:包括监控点后期扩容、系统规模扩容、临时授权用户远程监控等各种可能扩容方式下对现有网络的兼容和便利性,设计的系统能够满足兼容和平滑扩展的要求;

  · 系统设计对网络传输路由具有良好的适应性,可以在局域网、广域网、城域网等各种方式下运行。根据网络资源的情况,在不同的网络带宽下可以灵活设置编码格式,获得不同的图像质量;

  · 本次设计的系统是标准和开发的,系统软件全部采用通用的主流标准;如系统采用标准的TCP/IP协议、接口标准通用等;适合化工系统各个标准子系统的集成;

  · 系统考虑了操作冗余、数据安全和远程鉴权等技术手段,保障系统安全运行和不受外部入侵,完善的身份认证能力,保证系统稳定运行;

  · 在技术性价比上,方案采取实用的原则。

  数字网络综合监控系统的关键设备是DVR和平台化监控系统软件。

  摄像机送来的视频信号在DVR数字化后由高效压缩芯片压缩,通过内部总线送到网络接口发送到网络上,网络上用户可以直接在PC机上通过监控客户端软件观看DVR传送过来的摄像机所拍摄的图像,还可以控制摄像机镜头和云台的动作或对系统进行配置操作。

  网络视频监控系统妥善处理了数字与模拟系统的结合。

【相关阅读:浅析某市港口网络视频监控应用(下篇)】

  总体框架

  根据XX市港口管理局网络视频监控系统要求,结合实际情况,设计如下方案:

  视频的传输、切换主要是由DVR硬件设备及综合管理软件来完成。

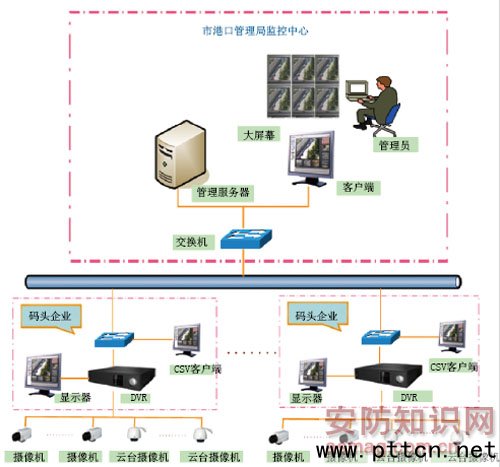

  网络视频监控系统管理现主要分为分权限管理,在管理局建设一个视频监控中心,负责对所有监控视频源的集中管理,在港口企业内将企业所辖区域的前端视频源进行上传。考虑到未来整个行业的联网,本系统还提供能与上级港务部门连接的网络接口,系统结构如图1

图1   系统结构图

【相关阅读:浅析某市港口网络视频监控应用(下篇)】

  分布设计

  1、码头企业监控

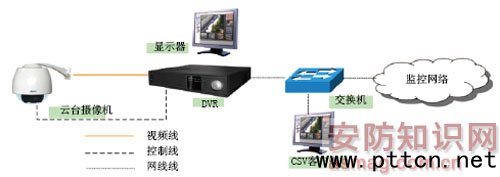

  前端摄像机的视频、音频信号直接输入到DVR,实现在港口企业内部视频的实时浏览及本地存储,DVR完成模拟信号数字化后通过网络将视频信号传到管理局视频监控中心,同时在企业安装客户端的机器也可以通过访问位于管理局视频监控中心的管理服务器实现对权限许可范围内图像的浏览及操作,如图2所示。

图2   码头企业监控示意图

  2、管理局视频监控中心

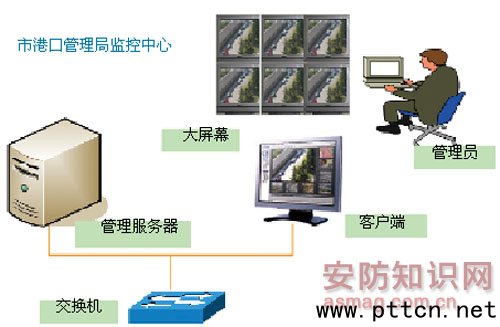

  在管理局视频监控中心放置管理服务器、监控客户端、大屏幕液晶电视等。所有前端监控点的图像资源通过监控网络传入位于市管理局的视频监控中心的管理服务器上,管理服务器负责对所有图像的存储及转发,客户端通过登陆管理服务器负责管理所有的监控资源,并且通过权限设置以满足不同部门、不同用户的网络监控的功能需求。结构如图3
