浅谈平安城市视频监控系统中常用的无线通信技术

时间:2013-11-10 来源:中国集群通信网 作者:豆豆 点击:

中国集群通信网宽带无线接入系统

  宽带无线接入系统(Broadband Wireless Access System)是一种基于IP、支持高速率的无线系统。系统利用无线包交换技术来实现包括快速Internet接入、视频流传输、局域网互联、VoIP和虚拟专网(VPN)等高速的IP业务。系统支持蜂窝组网,具备大规模应用部署能力。

  系统通常工作在免申请频段(5.8GHz),使用时分双工(TDD)模式,利用正交频分复用(OFDM)调制和前向纠错(FEC)技术,可以支持较好的非视距(NLOS)应用,在复杂的地理环境条件下,给用户提供最好的覆盖,系统传输距离较远,最远可达50公里。

  综合宽带无线接入系统的特点可以看出,在平安城市视频监控系统中,宽带无线接入系统以其高速率和远传输距离的特点,相对于其它无线技术,具有比较优势,非常契合视频信号高速率、远传输距离的基本要求。

  在宽带无线接入系统市场上,某公司所生产的BreezeACCESS VL和BreezeNET B产品,具备优异的性能。这两款产品均工作在4.9-5.8GHz频段,射频采用正交频分复用调制和前向纠错技术,可有效地克服电磁波的多径衰落和干扰,支持更好的非视距传输能力,确保在复杂的传播环境下,提供高速稳定可靠的数据传输(如图3所示)。

  移动无线视频传输系统

  另外,在平安城市项目中的一些特殊场合,为实现在复杂环境下向上级监控指挥中心提供重要监控目标高质量的实时视频、音频图像,一种基于330MHz专用频率的移动无线视频传输系统应运而生。

  系统特点:

  ·采用高清晰图像的编解码技术和图像压缩技术;

  ·满足高质量视频、音频的传输;

  ·适合非视距、运动中高速数率传输的要求;

  ·具备较强的抗电磁干扰性能;

  ·便携式与车载式设备能够相互组合互通使用。

  无线系统组网及频率规划

  宽带无线接入系统组网及频率规划比较灵活,现以5.8GHz频段为例进行详尽分析。

  5.8GHz频段可用频率波道配置如图1所示,共有10个20MHz频点(有频率交叉),具体频率值如图2所示。

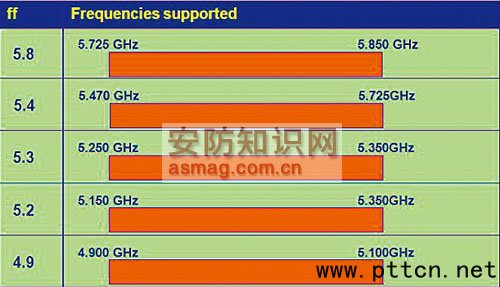

图1  BreezeACCESS VL及BreezeNET B系统支持频段

图2    5.8GHZ频段具体频率值

  在进行单基站频率配置时,遵循图3(10MHz)和图4(20MHz)所示原则。图中单基站配置分别为OMNI(360°)×1扇区、120°×3扇区、90°×4扇区和60°×6扇区。

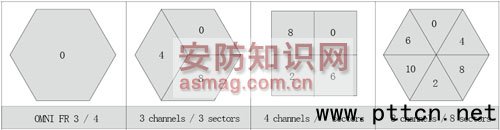

图3    5.8GHz单基站频率分配示意图(10MHz)

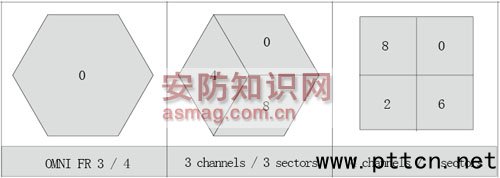

图4   5.8GHz单基站频率分配示意图(20MHz)

  在平安城市网络建设初期,可采用120°×3扇区(20MHz)的单基站配置。每扇区空口容量54Mbps,每基站容量为162Mbps。后期如网络容量需求扩大,可使用90°×4扇区,每基站容量将扩大至216Mbps。

  移动无线视频传输系统可用频率资源较少,提供带宽低,从技术角度讲,在平安城市建设中,移动无线视频传输系统较难进行大规模的组网(如使用8MHz/信道,可用信道仅1个,无法进行多扇区划分和频率复用;而如采用2MHz/信道,可用信道为4个,可以考虑多扇区划分和频率复用,但由于信道带宽减小4倍,相应的系统容量也会减小4倍)。

  两种主要无线技术参数比较表

  从表1可以看出,宽带无线接入系统以其高容量、规模组网能力和长距离传输取胜,非常适合在平安城市传输网络中的接入层、汇聚层(及部分骨干层)应用,特别是在网络的接入和汇聚节点,可以作为光纤的替代来使用。

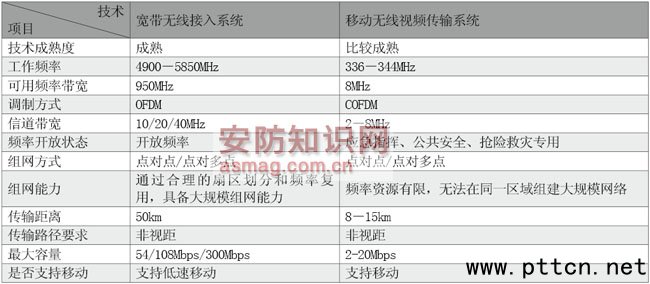

表1   宽带无线接入技术与移动无线视频传输系统比较表

  而且比照光纤,宽带无线接入系统有很大的成本优势。在没有光纤资源或光纤资源不足的区域,用宽带无线接入系统代替光纤,在提供同等通信质量的情况下,宽带无线接入系统的投资成本要远远小于光纤的投资成本,从保护用户投资的角度考虑,在特定区域,宽带无线接入系统有着广阔的应用空间。

  移动无线视频传输系统主要以其移动性取胜,在平安城市的一些特殊场合(如移动中的视频传输)进行应用。

  总体来看,两种无线技术本身是互补关系。作为平安城市建设中可以选择的两种主要无线技术,它们的加入,有力地补充了有线传输网络天然的缺陷和不足,大大提高了网络规划的灵活性。
