【中国集群通信网】低照度的判别

　　目前最低照度测量还无统一国际标准，大型CCD制造商都有自己测量CCD感光度的方法来测量最低照度。最常用的测量最低照度的方法为目标照度法，目标照度表示有多强光线到达CCD靶面。

　　最低照度是当被摄物的光亮值低到一定程度而使摄像机输出的视频信号低到某一定值时光线到达CCD靶面的光亮值。如环境照度是1Lux，相应落到CCD靶面上的照度可能只有0.5Lux，所以选型时应该高一个级别低照度。

　　参照四项主要的参数。尽管“摄像机输出的视频信号低到某一定值时”清晰的定义不同，但有四项主要参数决定结果。即F值(用来测试摄像机用的镜头F值);色温(光源的色温，即光谱内容);IRE (视频振幅的IRE等级);反射率(目标的反射率和背景)。

　　·F值，测量低照度时，首先要确定适用何种F值的镜头，F1.0的镜头比F10的镜头能采集100倍的光线，因此在测量中标出F值非常重要，否则结果没有意义;

　　·色温，其是表述光源中光线波长内容的方法，不同色温发出不同的光线波长，导致在CCD靶面上产生数目相差甚远的电子数，影响到视频福值，所以色温特别标注对结果的意义;

　　·IRE等级，摄影机的视频输出最大振幅设置在100IRE或700毫伏，100IRE的视频表示可完全驱动一个监视器表现最好亮度和对比度的优质影像，只有50IRE的视频表示只有一半的对比度，30IRE或210毫伏表示只有原始振幅的30%，通常30IRE是最低表现可用影像的数值，标准摄影机当自动增益提高到最大增益时噪度等级应在10IRE，因此能提供3:1或10dB信噪比可接受的影像;

　　·反射比，目标的反射比和背景能彻底改变测量结果，一个有100%反射率的目标平面上能产生比只有1%反射率的目标高出100倍的光线。

　　信誉好的公司会在以下标准下测量最低照度：F1.2，色温5600K，视频等级30IRE，反射率80% 。

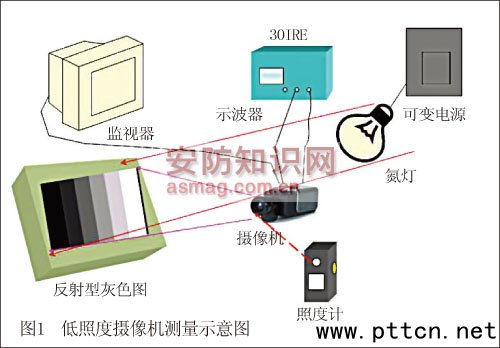

　　测量所需工具：氦灯(光源)、可调节氦灯亮度的可调电源、模拟示波器 或数字示波器、监视器、照度计、样机 (Camera)，测量方法如图1所示。

　　最低照度测试方法：

　　·氦灯灯光打向反射性灰度图，摄像机距反射型灰色图1m左右垂直灰色图;

　　·确定自动增益模式开，镜头选F1.2;

　　·调节镜头使灰色图画面充满整个监视器，灰色图中心位置位监视器中心处;

　　·调节氦灯灯光亮度比室外亮度偏高，此时示波器显示的视频幅值应为700mv/100IRE;

　　·调节氦灯灯光亮度逐步降低，至示波器显示视频幅值为30IRE，查看并记录图像情况;

　　·将照度计的感应头置于摄像机前端，测试此时照度并作记录。多次测量后求其平均，此数据即为最低照度值;

　　·若有Day/Night切换功能，那么当光线由强逐渐变弱，就会出现Day向Night模式转换，测其照度。多次测量求其平均，即为Day转Night照度Spec;相反，用同样方法可以得到Night转day照度Spec。
