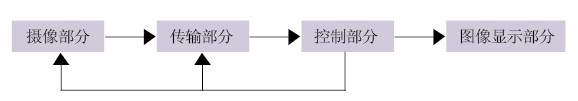

主页（http://www.pttcn.net）：银行业监控系统设计探讨 【中国集群通信网】银行安全防范监控系统主要分为针对银行内外流动人员的周边环境保安监控和针对客户交易的柜员制监控两大部分。周边环境保安监控主要目的为安全防范和记录营业情况;银行柜员制监控系统是根据银行营业所实行单收付柜员制而设计的，它有效地防止了传统的出纳、复核双柜员多环节带来的人员及时间上的浪费，使工作效率提高一倍。柜员制监控系统可以将每一天的柜员收付操作情况以图像和声音方式实时记录下来，以规范和监督银行职员行为，一旦发生差错，可以通过重放录像资料进行查找、更正。 监控系统组成 通常银行监控系统由以下几部分组成：产生图像的摄像机或成像装置(前端设备)、图像的传输与控制设备(传输设备)、图像的处理与显示装置(终端主控设备)。如下图。
点击查看大图 设备选型分析 前端摄像部分——周边环境监控 前端摄像部分按使用环境分为：周边环境的保安监控、客户交易的柜员制监控。 周边环境保安监控：周边环境主要包括银行内部和外部2大类。银行内部包括办公区域、各类大厅、金库、车库等;银行外部包括银行所在建筑物外围(含出入口)，外部押款通道等。 大厅和办公区域 ·环境分析：这些地方光线变化范围不大，但进出人员比较杂，一般要求画面清晰、色彩还原真实、亮度足够即可。 ·设备要求：这种场合通常都配备普通的枪式摄像机+镜头或半球摄像机。选择原则是和环境的搭配以及所要监视的场景大小。如有装饰天花的办公区域和房间通常使用半球摄像机，而监视长长的通道则通常使用枪式摄像机+镜头。无论是哪种方案都要求所呈现的监视画面清晰度高、噪点少、亮度足够(摄像机有一定的低照能力)，半球能任意位置任意角度的安装。 此时我们建议选用彩色540线，黑白570线的清晰度，最低照度0.06LUX，具有彩色黑白自动转换功能、数字降噪、自动白平衡等多种功能的固定枪式摄像机。而在有装饰天花的办公区域和房间则可使用高清定焦半球摄像机，其清晰度达540线，最低照度达到0.002LUX，同时具有三轴调节功能，能适应任意位置任意角度的安装。如果在要求极低的光照条件下仍能正常监控，则可选择高清变焦半球摄像机，它比前面的定焦半球摄像机具有更低的照度，最低可达0.00009LUX。 电梯内 ·环境分析：电梯内空间狭小，干扰比较大，亮度也不高，要求监控者能对电梯内的情况一目了然，包括电梯内人的相貌、衣服的颜色等。 ·设备要求：这种场合要求摄像机的清晰度高、照度低、抗干扰能力强、视角范围大以及本身的体积很小，装卸灵活。 针对上面环境，建议选用视场角高达126度，最低照度0.3LUX，同时体积小巧，抗干扰能力强的电梯专用半球摄像机。 消防通道 ·环境分析：环境光线较暗，但要看清楚通过人员的面貌特征。 ·设备要求：这类场合要求使用低照度的枪式摄像机+镜头，并且摄像机的照度要非常低，清晰度要高，信噪比高，具有数字降噪功能，以适应高质量监视的需求。 针对此环境我们建议选用高清低照、水平分辨应达到彩色540线/黑白570线，最低照度可达0.00005LUX的彩色摄像机，同时也具有数字降噪、背光补偿、自动白平衡等多种功能。 金库、财务室 ·环境分析：财务室和金库这些环境对安全要求非常高，要求24小时监控，并且监控设备具有防破坏功能，还具有报警联动的功能，当发生报警时能拍摄到相关画面和驱动声光报警设备。 ·设备要求：财务室和金库由于环境和隐蔽性要求，很少使用枪机，都使用防暴型的半球(防暴等级符合国际标准)，并且要求防暴半球能任意位置安装。 针对此处的特殊要求，我们推荐采用具有国际认证的IP66防暴标准，即抗一吨的冲击力，同时还内置12倍光学变焦镜头的半球产品，该产品可以实现远程控制镜头的拉变。如果需要更高的性价比以及不经常拉变镜头，则可以使用手动变焦防暴半球，用2.5-10mm的手动变焦镜头，清晰度为彩色540线/黑白570线，最低照度可达0.00009LUX，同时也具有三轴调节功能，能适应任意位置任意角度的安装。 大门口、押钞车通道 ·环境分析：环境光线变化范围极大(白天很亮，晚上很暗，)，又要求全天候高质量的监视。车辆通道不但有上述要求，还要能看清进出车辆的车牌。 ·设备要求：这类场合要求使用低照度的枪式摄像机+镜头，并且摄像机的照度非常低，清晰度高，信噪比高，具有数字降噪功能，以适应全天候高质量监视的需求。车辆通道之类的地方要求看清楚车牌，但车灯光线很强，会形成很大的逆光区域，影响车牌的抓拍，这个时候又要求其具有强光抑制功能。们推荐采用最低照度可达0.0002LUX，具有强光抑制的功能，可抓牌进出车辆的车牌摄像机。 外部广场 ·环境分析：这些环境人流量、车流量以及面积都非常大，环境复杂，要求全方位实时监控。 ·设备要求：采用高速球型摄像机，对球机变倍范围、转动速度、定位精度要求都非常高。在正常情况下要求球机自动巡视，发生突发事件时又要求球机能自动旋转到事发点，因此要求球机具有很多的智能功能和报警功能。由于是室外环境，还要考虑防尘、防水、防震等问题。 针对此环境我们建议使用的高速球型摄像机应具有彩色540线/黑白570线的最高清晰度、32倍的光学变焦(3.55-113mm)、160的宽动态范围、400度/秒的高速转动速度。同时还需具有很多智慧型的功能，如自学习、自动旋转、预置点扫描、定时守望等功能。其传动机构采用铜轴齿轮，保证了定位的精度和使用寿命。 前端摄像部分——柜员制监控 客户交易的柜员制监控主要用于客户交易部分的监看，该部分是银行安全防范的重中之重，关系到银行及客户的切身利益。该部分包括各种柜台、ATM设备等。 客户交易——营业柜台 ·环境分析：这些地方光线反差非常强烈(外面非常亮，里面非常暗)，要求看清进出人员的相貌，有的要考虑全天候工作。
|
