水利视频监控系统体系架构

主页（http://www.pttcn.net）：水利视频监控系统体系架构

　　【中国集群通信网】水利视频监控系统由各级监视中心和监视站组成。在省级、市级、县(市、区)级水利主管部门和防汛指挥中心分别设置监控中心，在水利工程管理等单位设置监视站。监视中心和监视站通过计算机网络连接，构成多层多结点的网状结构(如图1所示)。

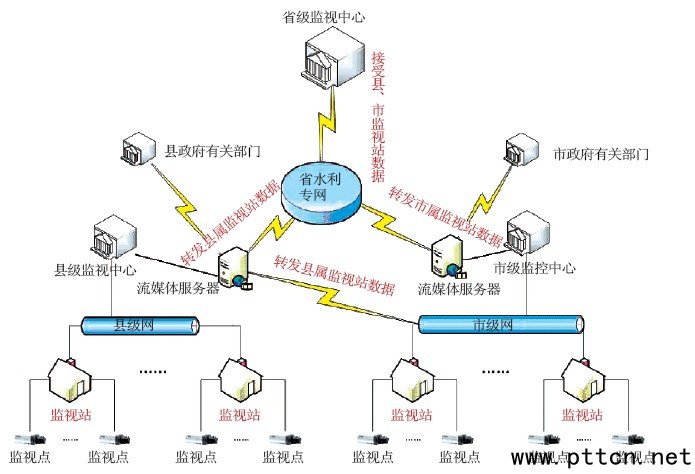

图1  系统结构图

点击查看大图

　　在这种体系结构中，监视站将与一个或多个前端监视点直接相连，采集前端监视点的实时图像和其它相关数据信息，并对其进行管理和存储。这种情况下，一般的监视站均为大中型水利工程的直接管理部门。监视中心则控制、监视、管理、调阅本辖区内监视站的所有图像信息，并向公众发布实时工况图像信息。

　　而市级、县(市、区)级监视中心配置视频流媒体服务器，可向同级政府有关部门及上级监视中心提供图像信息。省级监视中心则通过统一的网络监控管理平台，根据实际需要控制、监视、管理、调阅省内监视站的图像。

　　这种架构适合流域监控的要求，是未来发展的主流方向，充分体现了流域监控的特点，同时在防汛时刻确保各级领导和决策人员可以通过网络系统获取实时视频信息。
