浅析高铁视频监控系统层次结构

主页（http://www.pttcn.net）：浅析高铁视频监控系统层次结构

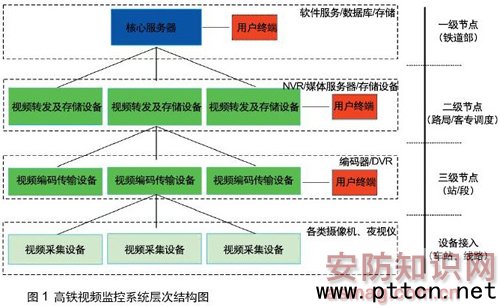

【中国集群通信网】高铁视频监控系统的特点决定了数字网络视频监控系统是最好的选择。通常，高铁视频监控系统分成三级节点，核心节点在铁道部，有视频监控调用、汇总的需求;二级节点在各个路局/客专调度，主要为分散分布的网络录像机(NVR)、硬盘录像机(DVR)、存储设备，同时也有大屏集中监控、网管、流媒体转发等需求;三级节点为各个车段/站，负责视频的前端采集、编码等。高铁视频监控系统层次结构如图1。

　　设备接入

　　视频采集接入设备主要是指各类摄像机，通常机房、客运等场所一般为室内环境，可根据情况选择安装一体球型摄像机或固定摄像机;而室外环境包括大桥、隧道、铁路沿线等，通常室外环境非常恶劣，自然气候风、霜、雨、雪及高速列车带来的巨大震动等因素，都给摄像机质量、工艺、安装方式提出了严格的要求。

　　三级节点

　　在各个站点，车辆段，安装部署编码器、硬盘录像机，实现视频的编码压缩和部分本地存储。由于前端设备分布广，因此系统稳定性是第一要素，系统的不稳定将会给后期维护带来巨大的压力。另外，设备需要具有远程维护能力，如远程升级、远程备份、远程启动等。对于变电机房，目前一般部署PTZ摄像机，联动温感、烟感、水淹、门磁等探测器，对机房实施保护，因此，编码器或DVR的输入输出节点数目、联动功能都是需要考虑的。

　　二级节点

　　二级节点主要为铁路局，在二级节点，不同于三级节点单独的视频采集和简单观看功能，二级节点存在大量的用户，对本区段的视频资源进行调用、回放、PTZ控制等。通常，在路局节点，一般设置多个客户端工作站、存储阵列、存储服务器、流媒体服务器、解码器、电视墙等终端，是系统真正的主干，也是应用的核心。二级节点是存储和流转发的核心，因此，通常采用大规模的存储设备，如SAN和DAS等，流媒体服务器采集三级节点的视频并向上转发。

　　核心节点

　　一级节点主要是铁道部监控中心(或路局中心)，相当于平安城市的城市公安局总指挥中心。一级节点会连接各个铁路系统，并根据需要，有选择的调用、控制、回放各个铁路的视频资源，一般设置工作站、目录数据服务器、重要录像资料的备份服务器等。
