CCD摄像机的基础知识(中)(3)

主页（http://www.pttcn.net）：CCD摄像机的基础知识(中)(3)

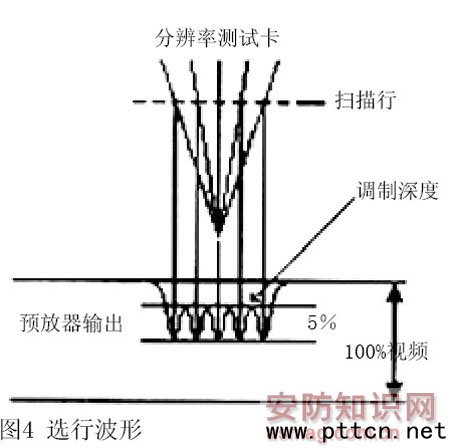

　　最低照度的检测方法

　　通常，最低照度的检测方法有下面两种：

　　1、对比法

　　选用两个同型号的镜头，安装在欲检测的摄像机与国外名厂品牌的原装摄像机上，去作对比。将它们置于暗室，并分别对准相同的层次丰富的物体，再用调光器调节光照度的大小，直至看不清物体的暗部层次，或者将镜头光圈调小一级作对比。这样，就可根据国外名厂品牌的原装摄像机的最低照度值，即可推测出欲检测的摄像机的最低照度值。

　　2、仪器法

　　同上一样，也是在暗室中测试，即将欲检测的摄像机对准一个十级灰度测试卡，然后用调光器调节光照度的大小，直至摄像机输出的视频信号在示波器上的幅值降为350mv，最后再用照度计测量这个灰度测试卡表面的照度值，即为所测试条件下的最低照度值。

　　信噪比

　　信噪比的含义及其与照度的关系

　　摄像机说明书中的信噪比，也是摄像机的一个主要参数。一般来说，摄像机摄取较亮场景时，在监视器上显示的画面通常比较明快，观察者往往看不到画面中的干扰噪点;而当摄像机摄取较暗场景时，监视器上显示的画面就比较昏暗，观察者此时很容易看到画面中有雪花状的干扰噪点。这些干扰噪点的强弱，与摄像机信噪比指标的好坏有着直接的关系。显然，摄像机的信噪比越高，干扰噪点对画面的影响就越小。所以，据此可看出摄像机信噪比指标的好坏。

　　所谓“信噪比”，指的是信号电压对于噪声电压的比值，通常用符号S/N来表示。在一般情况下，由于信号电压远高于噪声电压，其比值非常大，因此实际计算摄像机信噪比的大小，通常都是对均方信号电压与均方噪声电压的比值取以10为底的对数再乘以系数20而得，即

　　式(12)的单位用dB表示。

　　值得指出的是，一般摄像机给出的信噪比值，均是在AGC(自动增益控制)关闭时的值。因为当AGC接通时，会对小信号进行提升，这样会使得噪声电平也相应提高。在电视监控系统中使用的CCD或CMOS摄像机，其信噪比的典型值一般为45dB~55dB，而网络摄像机的信噪比值，则要求高于这个值。

　　　信噪比的检测方法

　　在实际测量信噪比参数时，一般有下列三种方法：

　　1、简易判别法

　　该法是将欲检测的摄像机镜头的光圈关闭或盖上镜头盖，在监视器上观察雪花状的干扰噪点的多少，以判别信噪比大小的程度。

　　2、对比法

　　该法用两个同型号的镜头，安装在欲检测的摄像机与国外名厂品牌的原装摄像机上作对比。将它们置于暗室，并对准黑平衡测试卡，再用调光器调节光照度的大小，直至监视器画面上明显出现雪花状的干扰噪点。比较两摄像机的噪点的密度和大小，根据国外名厂品牌的原装摄像机的信噪比，以估计欲检测的摄像机的信噪比值。

　　3、仪器法

　　该法是将欲检测的摄像机对准十级灰度测试卡，再调整光圈的大小，使摄像机输出的视频信号电平达到350mv。再将该摄像机输出的这个信号，直接连接于视频杂波测量仪上，就可在仪表盘上直接读取信噪比的值。

　　由上看出，对一个摄像机来说，是希望分辨率与信噪比越高越好，最低照度越低越好。但这三大指标不是可以任意写的，而是必须通过测试的。(未完待续)
