五舟大容量存储的监控应用

时间:2010-05-12 来源:中国IDC圈 作者:小甜甜 点击:

        一、监控存储方案背景

  近几年,安防产业在国内不断的进步,安防监控技术已经完成了从模拟监控到数字监控,再到网络监控的转变。数字高清网络监控将成为市场的主流,要记录高清网络摄像机图像,都应具备以下要求:

  1)保证录像保存周期,需要足够的存储空间;

  2)保证多路并发记录的有效性,即记录过程中存储不应该有性能瓶颈;

  3)方便、快捷的检索与回放效率;

  4)具备循环覆盖方式,多次覆盖后应保证记录和检索的效率;

  5)可靠性、性价比应符合监控业务要求。

  视频监控系统是安全防范系统的组成部分,通过监控系统可以实时动态地汇报被监测点的情况,及时发现问题并进行处理,获得的完整备份资料还可用于事后进行分析调查。随着存储容量、网络带宽、处理器性能以及各种视频压缩处理技术的快速发展,视频监控系统的数字化、网络化趋势日益明显。在今天的网络化监控系统中,系统输入、控制、显示和存储均采用数字化方式进行,经过数字化处理的图像通过IP网络传输到监控中心设备,用户可以通过网络中的任何一台电脑来观看、录制和管理实时视频信息。随时随地、即插即看、高度的开放性和灵活性、总体拥有成本低等优势使网络化数字监控呈现出蓬勃的发展势头。据市场研究公司预测,2010年时,IP视频监控摄像机和服务器市场的爆炸性增长将为半导体市场带来10亿美元的需求。

  近年来,视频监控系统已在中国市场的发展亦有目共睹,已经渗透到住宅、教育、政府、医院、酒店、运动场馆、城市治安等多个领域。视频存储系统是监控系统的重要组成部分。首先数据的重要性毋庸置疑,服务器宕机或者网络损坏都可以修复,而数据丢失是无法弥补的,后果非常严重;另外存储在整个系统中的比重越来越大,从商业价值角度也越来越引起人们的重视。视频监控可通过FTP、NFS、CIFS、iSCSI等多种协议方式存储,存储技术可采用DAS、NAS、IPSAN等。

  二、五舟监控存储方案介绍

  经过多年的存储产品研发和项目实施积累,五舟研发中心能根据客户提交的存储需求,整合出监控存储的各种方案。它涵盖了容量计算、性能、稳定性、安全性、易用性、扩展性、服务等较为全面的技术指标,以期优质、快速、安全、高效的完成存储工程的实施。

  目前视频监控存储的模式主要分为:本地存储模式和网络存储模式(NAS存储、IP SAN存储)两大类。五舟作为国内专业的服务器和存储生产厂商,拥有阵列柜,大容量存储服务器、NAS、IP-SAN全系列完整的监控存储产品生产线,可根据客户的不同需求,提供专业的视频监控存储的解决方案。

  本地存储模式:将嵌入式编码器和本地磁盘存储(即存储服务器)进行直接连结的存储模式。网络存储模式:在数字视频监控中,全IP网络传输:支持固定IP、PPPoE方式接入网络;支持多种网络协议:TCP/IP、RTP、UDP、HTTP、IGMP、Telnet、ICMP、ARP;支持IP协议的单播(Unicast)、组播(Multicast)传输方式;实况流可以采用TCP方式进行传输,也可以采用UDP方式进行传输,可灵活配置;可同时发送实时音视频数据流和基于iSCSI或NFS协议的存储音视频数据流,目前很多数字摄像头的编码器都集成了ISCSI和NAS的客户端模块。

  五舟为数字高清监控提供三种存储解决模式:

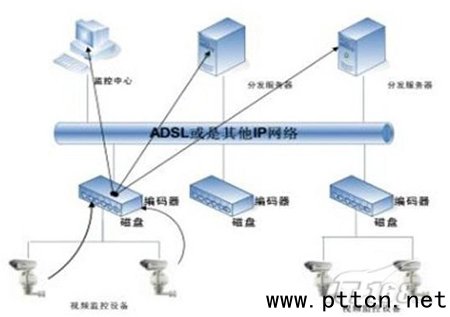

  1.大容量服务器存储:将嵌入式编码器和本地磁盘存储(即存储服务器)进行直接连结的存储模式。所有录像数据经过采集卡后转成数字数据存储在五舟大容量存储服务器中。

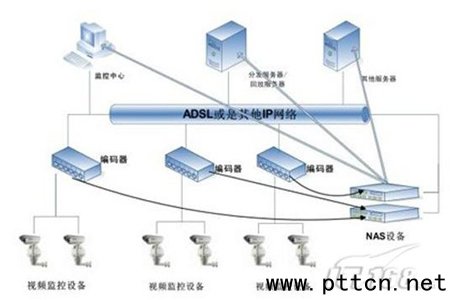

  2.NAS存储:支持标准的NFS协议;根据预先定制的存储计划,系统自动将视频流封装在IP报文中,直接写入五舟NAS存储系统,简化系统框架,节省用户投资。

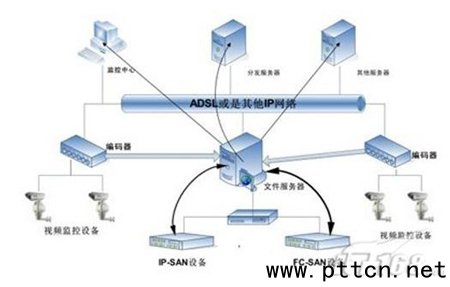

  3.IP SAN存储:支持标准的ISCSI协议;根据预先定制的存储计划,系统自动将视频流封装在IP报文中,直接写入IP SAN存储系统,简化系统框架,存储扩展非常容易,节省用户投资。

  监控存储容量的计算

  五舟监控存储扩容非常方便,可根据实际需求容量,配置相应数量的存储设备。由于存储系统中的数据需要RAID进行保护,可以按照常用的RAID5+Hotspare或者RAID6阵列方式,系统中的监控数据能够得到很好的数据保护和安全。目前市场上的几款百万像素高清网络摄像机,采用CCD、CMOS传感器,支持1280x720、1920x1080高清全实时编码,可实现高达5倍D1效果显示,码率在1M-8Mbps之间可调。

  项目需求总的容量计算:

  摄像头个数×码率Mb/s×图象保存时间s÷8÷1024÷1024 = 所需容量TB

  事实上,现阶段大多监控编码采用MPEG4或者H.264压缩格式,画面静止的时候,视频码流会大幅下降,一般实际存储容量比理论计算容量稍小。

  三、成功案例:

  银行金融行业:

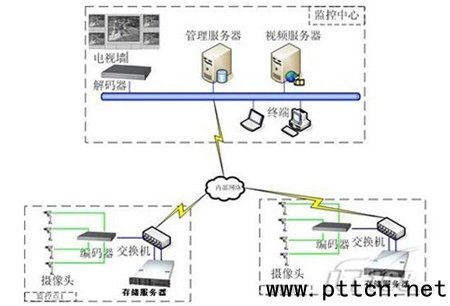

  五舟与国内知名监控软件厂商合作,为银行金融行业提供监控存储方案,根据摄像头的位置,将物理位置接近的编码器产生视频录像集中起来,就近存储到就地存储服务器中去。监控录像时间为7*24*365,录像内容保存3个月,并随时可以进行调出录像查看。



  平安城市项目:

  在平安城市的超大规模视频监控应用中,为满足城市的安全和科学系统化管理的需要,以及为了对随时发生的情况进行全面、及时地了解和掌握,对意外情况能迅速做出正确判断,并给出正确、快速的指挥和处理,当前多数园区都已经安装或准备安装视频监控系统。 这类城市部分区域监控系统的特点是摄像头的数量在上千路,总存储容量需求在上百TB.

  五舟为某地级市平安城市建设提供网络集中存储方案,存储设备集中安装在监控中心,所有摄像头产生的视频录像,经编码器编码后,通过IP网络,由视频服务器接收,存储到IP SAN设备中去。
