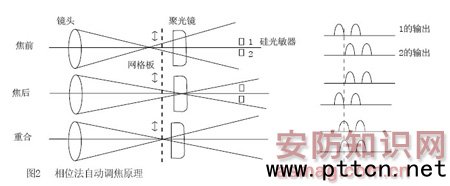

主页(http://www.pttcn.net):检测影像是否聚焦的自动调焦法 【中国集群通信网】 1、对比度法 这种方法是通过检测影像的轮廓边缘而实现自动调焦的。因为聚焦时影像的轮廓边缘越清晰,则轮廓边缘处景物和背景之间的对比度就越大,也就是亮度梯度就越大;相反,没有聚焦,或说离焦的像,影像的轮廓边缘就会模糊不清,其对比度或亮度梯度下降。显然,离焦越远,对比度就越低。 根据上述原理,可以检测对比度而达自动调焦的目的。其具体方法是,将两个半导体硅光检测器放在相机底片位置的前后相等距离处,当被摄景物的像经过分光同时成在这两个硅检测器上,它们分别输出其成像的对比度。当两个硅检测器所输出的对比度信号相等时,此时说明调焦的像面刚好在两个检测器中间,即与底片的位置重合,说明调焦成功。 2、相位法 这种方法是通过检测影像的偏移量而实现自动调焦的。该方法的原理如图2所示。在感光底片的位置放置一个由平行线条组成的网格板,线条相继为透光和不透光。在网格板后的适当位置上,与光轴对称地放置两个硅光敏器件。这两个网格板在与光轴垂直方向上往复振动。 由图2可以看出,当聚焦面与网格板重合时,通过网格板透光线条的光同时到达其后面的两个硅光敏器件;当离焦时,光束只能是先后到达两个硅光敏器件,因而它们的输出信号间就存在有相位差。将存在有相位差的两个信号输入后续处理电路后,就可控制执行机构来调节物镜的位置,使聚焦面与网格板的平面重合,完成自动调焦。 相关阅读: 论各类自动调焦技术及其优劣比较 测定实际场景距离的自动调焦法 基于图像处理的自动调焦法 (中国集群通信网 | 责任编辑:陈晓亮) |
