【中国集群通信网】随着安防监控行业的发展，嵌入式硬盘录像机的优点逐渐显露出来并被越来越多的工程商所青睐。嵌入式硬盘录像机自身产品的发展也是突飞猛进。一方面，从录像的格式上，从CIF格式逐渐过渡到以 D1格式为主，另外一方面，路数从8路跳到16路，24路乃至单台DVR可以达到32路，而串口技术的发展，串口盘在传输等各方面的优势逐渐显现，DVR 内置硬盘也逐渐从IDE向过渡到SATA接口。一切似乎看着都很顺利，但是一个严重的问题一直被有意无意地忽略了，那就是嵌入式硬盘录像机的单机存储问题。由于D1格式容量巨大以及甲方要求的存储时间越来越长以及对存储数据安全性的要求等各种情况的出现，使得传统在CIF格式下靠嵌入式硬盘录像机里面装几块硬盘就能解决的存储方案显得捉襟见肘。

　　由于嵌入式系统本身的系统特殊性以及DVR本身不会带外接的扩容接口。使得嵌入式系统要么通过DVR的网络接口进行外接扩容或是通过其内置的IDE接口或是SATA口进行扩容。如果再加上带宽的限制以及网络存储巨额成本的情况，后一种办法则就显得更为简单、方便、经济。目前，这块存储方案上只有一种以简单IDE阵列作为扩容介质的存储方案。而针对越来越多的内置SATA接口的嵌入式硬盘录像机，在国内市场要想找到一个比较合理，经济的解决办法却是困难重重。

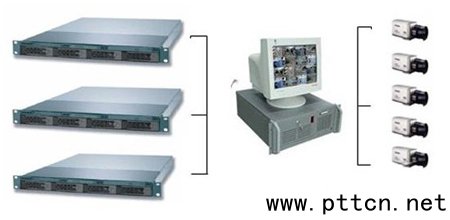

　　日前，紫光存储推出两款SATA/eSATA主机通道至SATA的经济实用存储系统 CTDS-A1041A。这款机器采用ESATA外接存储存储技术，在用于工控式的DVR直接扩容的同时，也兼容目前市面上的嵌入式硬盘录像机的SOC嵌入式系统。它可以直接通过DVR机器本身的SATA口加接ESATA转接卡在不进行底层的数据换算的基础上将数据直接存入后端的SATA磁盘阵列柜。对于越来越多的带有SATA接口的嵌入式DVR，通过SATA接口连上CTDS-A1041A就可以提供具有多种RAID保护的大容量存储设备。IDE接口的嵌入式DVR,通过IDE-SATA转接卡就可以实现并口转串口,这就解决了嵌入式DVR所碰见的问题。下面就让我们先来了解一下这款磁盘阵列柜。

　　一个磁盘阵列柜在选购的时候最主要的地方除了它有几个盘位，能够实现几个T的容量或是能够做出多少中RAID级别外，最关键的是看它与主服务器的兼容性。而兼容性则最主要取决于这两个硬件在协议方面是不是都是标准的。目前市面上的许多工程商反映IDE阵列柜应用于嵌入式的硬盘录像机会经常地出现一些问题基本上都是由于这方面的问题引起的，比如，在存储一段时间的数据后，DVR就认不到磁盘阵列柜(掉盘)，但是两台机器独立工作的时候都是正常的，需要把磁盘阵列柜里面的资料进行格式化。这就导致了两个直接的问题：

　　1，对于甲方非常重要的安防监控数据的丢失，在采用了IDE阵列柜以后反倒数据变地不安全;

　　2，工程维护成本的增加，而一般工程商的服务周期都在一年到三年，反复地进行这方面维护显然不适合。

　　引起这些问题的最主要原因是，主流的DVR厂商采用的都是标准的协议，而与之相连的IDE阵列柜则由于大多数是国内厂家自己研究的RAID控制器，走的并非标准协议。结果可想而知，刚开始的时候，IDE 阵列基本上可与IDE口的DVR先连，甚至有些SATA接口也可以通过IDE转接卡来连接，但是过一段时间以后就会出现各方面的问题。紫光的这款机器则采用普遍应用于高端磁盘阵列柜的高端RAID控制器，直接延用标准RAID算法，这就降低了与其他硬件冲突的可能性的风险。

　　紫光的这款机器采用了ESATA/SATA接口与主机相连，接口传输速度上远远超过传统用IDE，USB及1394接口等与SCSI320的速度相当。下面我们看这么一个比较表格：

　　◆也就是说一个ESATA接口的速度完全可以达到SCSI320接口的速度。又不像SCSI-SATA磁盘阵列数据传输要通过底层数据换算再存储，串型接口解决了数据传输的瓶颈。

　　◆CTDS-A1041A支持4个盘位SATA硬盘存储，最大容量可以达到3TB，接嵌入式DVR的最大容量则可以达到2TB(这是由于嵌入式系统对于单个接口存储容量的限制)。同过它，一台拥有8个SATA接口的DVR最大容量可以达到16TB。既解决了SATA嵌入式DVR扩容的问题，又可以不用另外在占用带宽去进行价格高昂的网络存储方案，还使得数据得到多种RAID级别的保护，可谓一举多得。

　　◆CTDS-A2081A支持8颗硬盘，最大容量可以达到7TB。这是针对工控式的监控主机设计的一款高速经济型磁盘阵列柜。单机容量7TB，每台主机又可以通过自己SATA口或外加 ESATA扩展口进行并行扩容，使得单台监控主机存储容量可以达到几十TB，再加上不通过底层数据换算而进行数据传输的方式最大限度地释放了数据读写的速度，对于百路级的监控项目是将是最佳的选择。

　　总体来说，CTDS-A系列产品是目前超值的一款应用安防监控、支持数百路高清的存储设备!
