主页（http://www.pttcn.net）：浅谈监狱监控摄像机选型和应用
【中国集群通信网】监狱是作为一个禁闭改造社会犯罪子的地方，监管着各种各样曾触犯法律的人，且案犯类型日趋复杂，重型犯、暴力犯、累犯惯犯、涉黑涉毒案犯日益增多，罪犯抗改手段不断翻新，狱情复杂，因此监狱的保安、监视就显得非常重要，而利用高科技手段对监狱内部进行全方位的监控，对犯罪分子起到了一定的震慑作用;同时也为干警对突发事件等情况的处理提供了很好的帮助。 作为一个重要的部门, 应该走在“科技创安”的前列，应建设公安图像监控系统。而当今世界是一个政治多极化、经济全球化、信息网络化的科学技术飞速发展的世界。我们在享受高科技所带来的巨大便利的同时，也同样带来了因科技发展而派生出的各类犯罪手段的技术化、智能化和多样化。“魔高一尺、道高一丈”。要确保一方平安，维护社会政治稳定，就必须领先和运用科技手段，增强公安工作的科技含量。视频监控作为现代化管理和安全防范的有效手段已被广泛应用，随机的全方位监视使管理者对辖区的情况“一目了然”，强大的防盗报警与图像复核功能给犯罪分子有力的心理威慑，实时的录像取证为再现和分析事件提供了客观依据。 监狱视频监控系统的好坏，必须要从各方面进行严格把关，从前端的摄像机选型;线路传输途径的选择;到最终图像的存储和显示还原，只有细致的选型和方案设计，才能确保最终项目的完成和效果的最优化，令到视频监控系统发挥最大的效能。 摄像机选择的重要性 前端摄像机的选择尤为重要，它是整个监控系统的视频图像源采集阶段，是监控系统的最基本也是最重要的构成元素，不同性能的摄像机，功能也有很大的区别，到底什么样的摄像机最适合于监狱环境呢? 我们从现有的监狱项目建设中，我们发现了许多由于前期摄像机选型错误造成图像质量不能达到预期的效果，大大降低了监控系统的可用性。主要的问题是选型出错，监狱选型错误，通常造成的不良效果是：1，逆光环境下，图像发黑;2，监视距离过远，没有办法看清楚细节;3，晚上或黑暗的场景看不清，漆黑一片。) 那什么是最好的选型方法呢?根据我们已有的经验，最好的选型方法是：不同的监狱使用场景选择不同功能的摄像机，这就需要我们在做方案选型之前要做细致的现场勘查工作，靠图纸式的纸上谈兵是不负责任行为，我们列举了如下监狱场景的选型建议，仅供参考。 1) ，背景光变化非常大/逆光的环境，室内和室外的大门, 自里向外监视进出目标; 还有监视目标的周围光线变化大,如阳光的晴暗、灯光的方向变化等 使用环境： 1 各监仓的出入口 2 监狱厂房的出入口 3 医院及教学(公寓)出入口 4 食堂出入口 选型分析及解决： 在自然界中，自然光线排列成从120,000Lux到星光夜里的0。00035Lux。白天当摄像机从室内看窗户外面，室内照度为100Lux，而室外的照度可能是10,000Lux，对比就是10,000/100=100:1。这个对比人眼能很容易地看到，因为人眼能处理1000:1的对比度，然而摄像机只有3:1的对比性能，它只能选择使用1/60秒的电子快门来取得室内目标的正确曝光，但是室外的影像会被清除掉(全白);或者换种方法摄像机选择1/6000秒取得室外影像完美的曝光，但是室内的影像会被清除(全黑)。 选择宽动态功能的摄像机就能很好的解决上述问题，为什么呢? 目前实现宽动态的2种主流的技术手段： 1.以美国Pixim公司最新的DPS技术实现宽动态的效果; 2.以三星电子、松下为主流代表的“双速CCD成像技术”; 目前摄像机的宽动态摄像机使用方面使用率最高的是“双速CCD成像技术”，我们这里着重介绍分析一下它，它实现的方法就是用一颗CCD，CCD上面的每一点在单一时间内曝光两次，一次长曝光(低快门)，一次短曝光(高快门)，所以每一点都有两个数据输出，它的总数据量就比一般CCD多了一倍，长曝光及短曝光的讯号输出给DSP，DSP去运算再加总就会输出一幅比较完美的图像。目前以三星电子、松下为代表的“双速CCD成像技术”就是采用了这种解决方案。 考虑到监狱对监控的重要性，和摄像机的稳定性，市面上号称宽动态的摄像机都有好多，我们在这里通过细心的综合分析，目前市面上宽动态效果最大的动态范围就是160倍，它们其中的佼佼者就是三星的SCC-B2335P;松下的480。

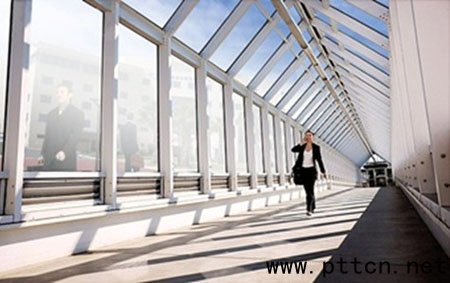

长曝光(低快门)

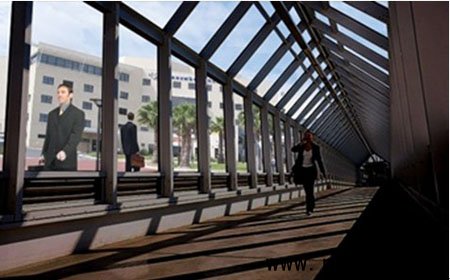

短曝光(高快门)

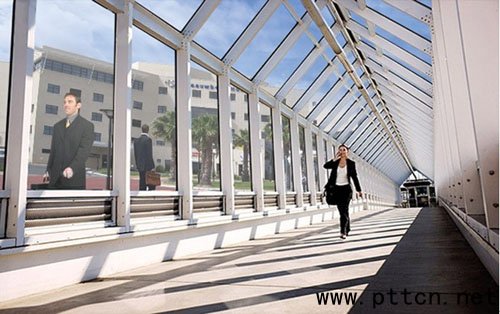

宽动态效果图 2)环境光线非常低的环境 使用环境： 监狱围墙周界----监控监狱周界及可能的突发情况.需要全天候高清晰的监控. 监狱内部和外围主要大门出入口----24小时监控校园各出要出入口的出入情况情况, 夜晚光照度低. 选型分析及解决： 夜晚或者黑暗的场合，摄像机的选择也很考究，而低照度摄像机是一个不错的选择，目前低照度摄像机在中国市场的演进简单分为以下三步： 白天彩色/晚上黑白(COLOR/MONO);低速快门(SLOW/SHUTTER)及超感度摄像机(EXVIEW-HAD)。低照度摄像机最低照度从0.00018LUX～1LUX，黑白摄像机从0.000018～0.1LUX均有，(若搭配红外线，则均可达0LUX)。近来，市面上又出现了一些新技术以提升照度的方法，如：智能暗区补偿、数字降噪等技术。 总结了一下，选择好的低照度摄像机，最好集合以下技术于一身： 1.超感CCD成像; 2.智能暗区补偿技术 3.数字降噪技术 4.彩色/黑白日夜转换技术 5.自动/手动慢快门技术 6.人工红外照明联动技术 摄像机具有上述的功能越多，它具有的低照度效果就越好。考虑到监控周界的区域，除了选择低照度摄像机外，有时候必须配置红外照明，保证24小时图像的清晰，考虑红外灯的使用寿命问题，建议采用摄像机与红外灯分离的使用方式，不建议使用红外一体化摄像机;摄像机和红外灯由于是分离式的安装方式，所以摄像机必须有与红外灯联动的接口，当红外灯开启的时候输出一个开关量信号，触发摄像机自动转为黑白模式，这样就可以保证摄像机与红外灯的无缝配合，不会由于红外灯开启，而摄像机还是处于彩色模式没法感应红外线的情况。
|
