网络监控传输方式详解

主页（http://www.pttcn.net）：网络监控传输方式详解

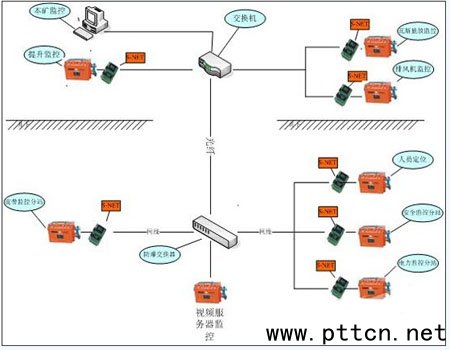

【中国集群通信网】网络视频监控系统以其直观、方便、信息内容详实被广泛应用于生产管理、保安等场合，视频监控系统的一般过程是：在一些重要的场所安放一个或若干个摄像机拍摄监控现场，然后将视频信号通过一定的传输网络(线缆、无线、光纤或以太网)，传到指定的监控中心，再通过存储设备，将媒体存储到存储介质上，同时还可以根据不同需要和途径在现场安装其它的探测装置作为监控系统的辅助设备。

　　电话线方式：

　　在PSTN网上,利用用户现有的电话线进行多媒体(尤其是视频信号)传输可以采用几种不同的方式：

　　第一是采用MODEM接入，采用低数据速率的H.263会议电视视频压缩标准，将几十K的数据流通过28.8Kbps的V.34

　　MODEM接入PSTN网，传输CIF、QCIF每秒5～15帧的图像。目前33.5Kbps至56Kbps的Modem已很普及，这种传输方式有利于低速率的视频传输，帧率也可以进一步提高;人们对监控的要求在不断的提高,在这种传输方式下网络摄像机和网络视频服务器的图像不能达到很好的效果,所以应用不是太广泛.

　　第二是采用XSDL接入，主要包括ASDL(下行速率1.5～9Mbps，上行速率16～640Kbps，传输距离5.5KM)，主要用于视频点播和视频广播;HSDL使用一对两对双绞线，双向速率为1.5～2Mbps，传输距离约为5KM，可作电视会议或双向视频控制。ADSL的带宽提高了许多,而且稳定性好,网络摄像机和网络视频服务器带有自动拨号功能,所以它的应用比较多.

　　DDN方式：

　　DDN是利用数字通道提供半永久性连接电路，以传输数据信号为主的数字传输网络。它主要提供中、高速率，高质量点到点和点到多点的数字专用链路，以便向用户提供租用电路业务。其线路的通信速率为2.4～19.2Kbps，N64Kbps(N=1～32)。它也可提供VPN业务。我国邮电部门已在全国范围内建成并开放了DDN业务，通信带宽为64K～2.048M(E1)，如果用户没有自备的远程数据通信网，可以向当地邮电部门申请DDN业务。采用该方式时，用户可以根据自己的要求申请带宽，视频终端可采用G.703或V.35口将多媒体业务接入DDN网。

　　ISDN方式：

　　ISDN的信道类型分为信息信道与控制信道，信息信道又包括B信道与H信道，控制信道为D信道。B信道带宽为64Kbps用于传送各种话音、数据或位流图像;H信道带宽为384Kbps或1536Kbps或1920Kbps，用于传输高速率数据或高位流图像;D信道带宽为16Kbps，用于传递控制信号以控制B信道(H信道)的呼叫，有时D信道也可用于传输低速数据。ISDN用户/网络接口有两种结构：基本速率接口(BRI)和基群速率接口(PRI)，基本速率接口是将现有电话网中的普通用户线作为ISDN的用户线而规定的接口，它由2个B和一个D信道组成，成为2B+D口，传输速率为144Kbps;PRI接口则是由30个B信道和一个D信道组成成为30B+D口，传输速率为2Mbps相当于一个E1口。在ISDN的BRI中传输声像信号时，有三种方案可供选择：一是将图像与声音集中在一条B信道(64Kbps)中传输，如图像用48Kbps，声音用16Kbps;二是使用两个B信道，一条传输图像(64Kbps)，另一条传输声音(64Kbps);三是将两条B信道混合起来作为一条128Kbps的线路使用，图像用112Kbps，声音用16Kbps。ISDN的接口可以通过专用的ISDN通信卡将视频多媒体监控终端接入。

　　上述两种方式多用于通信方面,不太适合用于网络监控。

　　光纤信道：

　　光纤信道传输质量高，信道稳定是人所共知的优点。光通信端机包括PCM基群复接设备、二次群、三次群、四次群等跳群复接设备。其中PCM基群复接设备向用户提供符合G.703标准的64Kbps接口，可以将低速率的视频数据直接送入PCM终端进行传输。而复接设备直接向用户提供符合G.703标准的E1接口，其速率为2.048Mbps的传输信道带宽，经G.703/V.35。

　　E1通信卡将视频监控终端接入光纤线路。许多特殊的行业都有自己的光纤网络,不但用于通信,而且出可以用于视频监控,所以网络摄像机和网络视频服务器在这些行业得到了很好的应用。

　　无线传输：

　　无线传输主要是指数传电台和无线扩频传输，在目前大多数企业单位都有自己的无线专网，无线专网可以支持多点远端接入，它们一般可以提供64K～42Mbps的信道带宽。同时，这些无线专网在建设规划时，大都已预留出用作传输视频图像的带宽，只要将视频终端以IP方式接入并与原来的数据、话音业务作无缝连接，即可实现多媒体通信。无线技术的发展,无线传输也更加稳定,传输网络摄像机和网络视频服务器的图像在无线网络传输也更稳定了,许多网络监控也采用无线传输。

　　VSAT卫星线路：

　　卫星传输系统覆盖地域广，施工量少，是其它传输系统无法替代的，特别是对移动的VSAT站，具有机动性，是军队国防部门通信的重要手段，卫星甚小口径地面站也是偏远地区的主要通信手段，一般用户可以向卫星运营公司租用卫星线路，如将64Kbps串行数据转换为V.35接口建立视频连接。由于特殊的需求要传输图像也需要用网络摄像机和网络视频服务器。
