主页（http://www.pttcn.net）：LCD监视器发展评析 【中国集群通信网】从2006年开始，以构建“和谐社会”为主题的全国性“平安城市”建设进入了高潮，作为“平安城市”建设的重要内容之一，安防监控系统建设也从幕后走到了台前。业内人士普遍认为，“平安城市”理念的推行，是继2000年银行监控系统改革以来，中国安防产业发展的第二个春天。据iSuppli公司预计，2012年中国安防产业的营业收入将从2007年的151亿美元增长到247亿美元，复合年增长率为12.7%。随着国内经济的快速发展，“平安城市”建设如火如荼，大型监控项目越来越多，需要观看、监控的信息量也越来越大，市场迫切要求终端显示设备朝着大型化、高清晰化的方向发展，因此，选购合适的监视器显得特别重要，现针对以下几方面谈谈监视器的发展情况。 LCD监视器工作原理 LCD监视器的核心组件包括液晶屏、驱动板、电源板等，各组件间的供电与工作的协调性是系统的关键。各组件间连接参见图1系统组件连结框图。 从图1可见，LCD监视器的电源板将交流220伏市电转换和处理成驱动板和液晶屏所需要的各种等级电压输出，之后供给驱动板和液晶屏，从而使整个系统能够稳定可靠地工作。 而驱动板通过接收来自摄像头或其它视频设备输出的信号和电源板送过来的各种电压使整个处理系统能正常工作，从而能对接收的高清信号进行视频处理→3D图像解码→3D降噪和图像缩放等一系列信号处理，之后将驱动数据送到液晶屏进行显示，最后由液晶屏将输入的数据信号还原成图像显示出来。 液晶屏的性能对显示效果起到至关重要的作用，其性能参数主要包括液晶屏体的分辨率、亮度、对比度、可视角度、响应时间等等。 电源板、驱动板、液晶屏三个单元都是监视器的最核心组件，只有它们适当互连和相互间的协调工作才能形成一个完美的监视器整体。

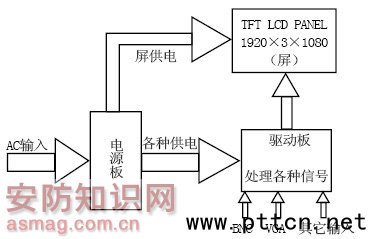

图1 LCD监视器系统组件连结构图 LCD监视器技术难点分析 LCD监视器是集先进的电子技术、液晶显示技术、嵌入式硬件处理技术、3D信号处理技术、机械制造技术为一体的显示设备，将这几种技术有机、合理地结合起来，才能适合于不同应用场合的LCD产品，使其在激烈的市场竞争中充分地体现出强大的竞争优势。 随着市场需求的不断增加，用户对LCD监视器提出了越来越高的要求，而影响LCD品质的技术因素包括显示效果、对比度、色彩还原度、拼接缝宽窄、可视角度、亮度等等，所有这些技术因素都需要厂商不断地研发和解决。 拼接缝是否为超窄边框设计将直接影响到用户是否采用LCD拼接幕墙这种显示解决方案。而LCD使用背光灯管作为发光源，其边缘一般较宽，如46英寸普通液晶屏的边框宽度超过30mm，如果用于拼接，那么拼接缝隙至少达60mm，这将严重影响到视觉效果，这是用户无法接受的。若采用DID液晶屏这种独特的窄边设计，拼接缝隙最小只有近7mm，这就可完美地呈现显示的画面。 而传统液晶屏的CCFL背光监视器覆盖的色域范围只有标准的65%~75%，色彩范围较小，难以逼真完美地还原真实的视频场景。因此，传统液晶监视器在色彩还原方面具有一定的缺陷。同样，要克服显示效果、色彩还原、可视角度、亮度下降等问题，仍是监视器厂商迫切解决的问题。 2008年LED技术被世人精彩演绎，北京奥运开幕式中空中冉冉升起的“奥运五环”以及大卷轴都是LED的杰作，俨然就是一场史无前例的LED超级灯光秀。也正是在这一年，LED背光灯技术被应用于液晶显示并批量生产，进而掀起了液晶显示领域里的一股革新浪潮，也正是LED背光控制技术的发展。LED背光控制功能的开发目标日益明朗，即克服或改善液晶显示固有的问题：如暗灰阶的漏光问题、液晶显示拖尾现象，以及改善画质、提高色域及亮度、节能环保等。在各种LED背光控制算法中，分区动态控制算法可以很好地解决上述液晶显示的两大缺点，也是能解决以上几方面问题的最好产品。 LCD监视器与其它同类产品比较 LCD监视器 LCD液晶监视器成像原理是显像面板中的液晶体受到电压控制使液晶分子旋转不同的角度，并由背光灯管提供光源，来呈现红、绿、蓝三种颜色。通过三原色的不同搭配组合，还原出色彩逼真的画面。 优点：液晶的色彩鲜艳、屏幕分辨率高、边缘轮廓细腻、静态分辨率高，适合监看景物或者色彩鲜艳的画面。且耗电量低，没有辐射、闪烁，目前从5英寸一直到82英寸的规格都有过硬的产品在市面上销售。 缺点：从液晶的成像原理来看，液晶的拖尾现象是不可能根治的，这使得液晶在动态清晰度上大打折扣。而且，液晶的全黑画面显示效果很不理想。由于背光源永远出于打开状态，因此在黑暗处总会黑得不彻底;在层次感上，液晶也是毫无优势可言，主要的原因就是液晶靠背光成像的原理造成的。 等离子监视器 PDP等离子监视是通过在两张薄玻璃板之间充填混合气体，施加电压使之产生离子气体，然后使等离子气体放电并与基板中的荧光体发生反应，从而产生彩色影像的原理制作的等离子屏做成的监视产品。 优点：等离子监视优点在于大屏幕(32寸以上)的产品效果出色，对比度高、动态清晰度好，基本没有拖尾现象。层次感较之液晶较好，而且明暗处理很出色。适合监视一些动态很强的场合，比如交通、机场、娱乐场合等等。 缺点：等离子分辨率不高，其技术提升是一个难题，在42英寸的产品上很难达到，主流产品目前有日立、三星等少数厂家在国内上市。且等离子最小只能停留在32英寸以上的产品规格，大多数50英寸以上的等离子才可能达到高清标准。等离子由于是激发银光粉发光，因此存在烧屏且易老化现象，不能长时间看一幅静止画面，因此不太适合静态监控领域。 LED监视器 LED监视是指由发光二极管(Light EmittingDiode)作为光源的液晶面板做成的监视器;普通LCD监视则采用CCFL(冷阴极荧光灯)做光源。由于采用不同的背光源，所以两种背光源产品的区别主要如下： · LED屏更薄; · LED屏更省电; · LED屏寿命更长; · LED屏拥有更广的色域; ·LED屏由于光谱几乎全部集中于可见光频率，没有紫外线和红外线，故没有热量、没有辐射，属于典型的绿色光源，在强光下也可以非常清晰，并能在零下40度的低温下工作;
|
