主页（http://www.pttcn.net）：详细解读LCD监视器[图] 【中国集群通信网】本文主要是通过边拆机、边测试、边讲解的方式，结合实际应用中碰到的问题，来全方位地解读LCD监视器，让用户对LCD监视器的了解更加深入透彻，方便用户根据项目工程的需求来选购合适满意的产品。首先，我们来看看LCD监视器的两个重要组成部分。LCD监视器的重要组成部分 1、液晶屏的类型 在测试过程中，我们首先关注的是监视器的液晶屏，因为液晶屏的价格大概占监视器成本的一半。据了解，液晶监视器的屏幕类型大多数是采用TFT屏。在TFT-LCD监视器中，TFT的功能相当于一个开关管，通电时导通，液晶分子排列有序，使光线易通过;不通电时液晶分子排列混乱，阻止光线通过。TFT-LCD面板是由两片精密的无钠玻璃基板,和中间的液晶夹层组成。液晶(LiquidCrystal)即液态晶体，是一种既像液体(能流动)又像晶体(有晶体的光学性质)的物质。液晶分子的排列有一定秩序，在外界电场的作用下液晶分子的排列会发生变化，从而影响它的光学性质。液晶屏的优势在于体积小、重量轻、显示面积大、画面稳定、无辐射、低能耗和环保等。 目前安防行业中应用最多的是DID(Digital IntelligenceDisplay)TFT液晶屏，它是根据应用于安防、广播电视、医疗、工业及公共媒体发布等领域专业监视器的技术要求而设计和生产的，凭借其卓越的显示性能，已经被认同为当前最高端、最理想的液晶监视器显示屏。 据介绍，生产液晶屏的厂家主要有三星、LG、夏普和奇美等主流厂家。因此，在选择液晶监视器时，最好先了解它采用了哪个品牌的液晶屏，因为液晶屏幕决定了物理分辨率、对比度、亮度、响应时间、可视角度等多种特性。一般来说，这些性能指标的好坏和监视器生产厂家是无关的，它主要决定于屏的生产厂家。因此，选择一家具有品牌影响力和技术研发实力的厂家，其产品的质量自然更加可靠。

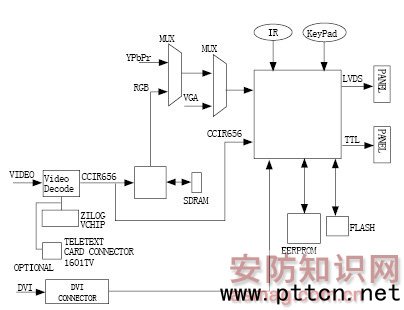

图1 LCD监视器原理图 2、图像处理模块解决方案 说到这里，就不得不先回答一下用户经常会提到的一个问题，“能否用电视机来当监视器用?”答案当然是不行的。首先，监视器和电视机的图像处理解决方案是存在很大差异的，监视器的图像处理解决方案比电视机的要求更高，电视机的图像处理解决方案要简单得多。 从监视器的电路原理结构图来看，前端视频信号经过模数转化之后，进入到图像信号处理模块。该模块的核心是一个高性能的平板图像处理器，可对前端进来的多种格式数字视频信号进行处理，输出平板显示模块可接受的平板图像显示数据格式，对图像能提供不同比率的缩放，支持不同分辨率的LCD面板，最高可支持到FULLHD(1920×1080P)。其主要功能有：数字色度亮度处理、彩色γ校正、图像大小缩放、画质改善、运动补偿、边缘平滑等，另外还有动态降噪、动态GAMMA曲线、APL等，来动态提升画面的对比度、清晰度，让用户获得更好的视觉效果。 据介绍，目前图像处理解决方案主要是采用德国、美国和台湾的解决方案，如Trident、Mstar等。因此，图像处理解决方案性能的优劣，从很大程度上决定了监视器的品质。此外，复合视频信号、高清色差信号、VGA(RGB)、DVI、HDMI信号处理的好坏也体现出一个厂家的研发实力。 了解了监视器最重要的两个组成部分之后，对我们的选购就有很大的帮助。接下来，我刊整理了一些关于LCD监视器选购的建议。
图2 数字图像处理芯片示意图 LCD监视器的选购建议 1、品牌的选择 在实际的应用项目中，根据需求来选择监视器，首先是决定选购哪个品牌的监视器。不同的品牌，代表不同的价值，也代表不同的市场。国外品牌主攻高端监视器市场，如索尼主攻医疗和广播等专业市场，其产品性能相当完美。松下是业内唯一一家推出PDP监视器的主流厂商，而LCD监视器的品质也是值得信赖的。目前主流的国际品牌有三星电子、索尼、松下、LG、JVC等，而主流的国产品牌有创维、TCL、英特、响石、石头等。 监视器要求24小时运行，稳定性是很重要的。如果选择一个没有听说过的品牌，监视器的好坏，也许您在购买时从外表根本看不出来，但是内部电路结构，元器件的好坏，您就得好好掂量一下了。因此，选择一台具有品牌影响力的监视器，可以让您免去日后反复维修的烦恼。
图3 由标准信号发生器产生的半彩色条测试信号图像 2、尺寸与比例的选择 目前，监视器的尺寸比例很多，市面上常见的尺寸有17″、19″、20″、32″、42″、40″、46″等。在这些LCD监视器中，17-19寸监视器的尺寸比例大多是4∶3或是5∶4，而22寸以上的监视器大多是16∶9。 选择哪种尺寸比例的监视器，这也需要根据您的需求和前端配备的设备来定。如果前端采用的是720P、1080i的网络摄像机，那后端显示设备最好是选择16∶9宽屏设计的液晶监视器，这样正好匹配，显示效果就会发挥到最佳。如果采用5∶4或者4∶3的尺寸，显示时会有压缩的效果，导致监视器画面看不清楚。从目前视频监控网络化的发展趋势来看，未来16∶9的LCD监视器将是主要的趋势。
图4 彩色滤光器液晶屏 3、性能指标的选择 这里所说的性能指标主要是指物理分辨率、亮度、对比度、色彩饱和度、可视角度、响应时间以及使用寿命。也许您在购买的时候，厂家会把这些规格参数表格拿给您看，不用看也知道说明书上写的参数都是非常优越的。那么我们如何来判别呢?这些指标的性能决定于液晶屏生产厂家，监视器生产厂家在向液晶屏生产厂家购买液晶屏时，会得到这些性能指标。因此，购买的时候先要了解该监视器是采用了哪个厂家的液晶屏。 先看物理分辨率，目前16∶9宽屏设计的液晶屏的物理分辨率是1368×768。要测试这个指标，可以采用信号发生器输入清晰度测试信号，观察能显示出多少线。注意，分辨率不是越高越好，根据实际输入信号选择合适的分辨率，最理想的是输入信号分辨率与屏的分辨率相同，效果最佳。要查看屏幕是否有欠点(包括亮点和暗点)，亮度、对比度越高图像效果好，但长时间观看容易疲劳，在使用环境光线不是特别亮时选择300cd/m2左右就足够，画面比较柔和，不伤眼睛。目前的可视角度都可以达到170度以上。
|
