3G视频监控应用浅析

时间:2010-02-23 来源:中国集群通信网 作者:顾小军 点击:
        随着网络技术的不断创新与发展,如今3G网络正在逐渐地向用户推广开来,而作为视频监控的重要应用手段,3G网络也在不断地向稳定性方面寻求平衡,以期待更加完善的监控效果。本文主要介绍的是3G监控在安防领域的重要应用,希望能给读者提供一些参考。

3G监控优势
        2009年是中国3G监控元年。3G牌照发放后,三大运营商均大力推进3G网络的建设与完善。3G网络具有带宽高、覆盖广、安全性突出等技术特点,突破了视频监控信号远程数字化传输的瓶颈,摆脱了复杂环境和网络条件对传统监控的束缚,开辟了无线视频监控的新时代。

        3G监控是对传统监控的继承和拓展,在保持了传统固网监控特点的同时,更具备了传统监控所没有的优势,具体如下。

1、移动视频监控
        由于摆脱了电源线、网线和视频线缆的束缚,在车载取电、电池供电的帮助下,借助于3G无线网络传输,监控设备可以在运动的环境下进行视频监控,这一监控方式是传统固网监控所不能企及的。现已有很多这样的应用:如公交车载监控、110巡逻车载监控、地铁监控等。

2、监控覆盖面广
        借助3G网络广覆盖的特点,在一些偏远地区、或固网无法遍及的或采用固网监控成本过高的地区,也可方便地部署监控点,变不可能为可能。

3、监控更便捷
        通过手机等无线终端设备,用户不需要再像传统方式一样,只能空等在监控显示屏前,或者守候在监控大厅的电视前才能监看监视画面,而是可以随时随地通过手机了解监控点的实时状况,这一点对于监控的普及和监控便捷性都有很大的提升作用。

3G监控技术浅析
        3G监控主要包含无线PU监控和CU监控(包含手机、PDA、上网本等使用3G网络接入的移动终端)两大方面,在PU、CU两端提供完整的端到端无线视频监控方案,配合成熟的固网监控网络,可真正实现任何时间、任何地点、任何终端的视频监控应用。

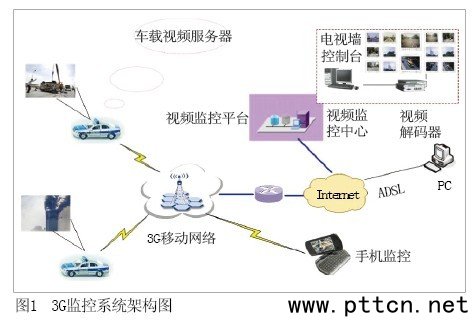

        目前,在3G网络开通的前提下,许多厂家针对3G监控的应用纷纷推出了端到端的整体监控解决方案。在3G监控系统中,一般前端PU方面提供基于3G网络的R_PU、可以涵盖中国电信EVDO、中国联通WCDMA、中国移动TD-SCDMA三种网络制式。设备类型可以包括固定式、车载式、单兵、便携式视频编码器或网络摄像机等。而CU浏览方面提供手机终端监控浏览,并提供完整的手机监控解决方案,参见图1。


3G监控主要系统架构解析
        下面将从PU和CU两个方面对3G无线监控方案做详细介绍。

R_PU监控
1、R_PU
        R_PU是无线PU的英文简称,是无线视频监控系统的前端子系统,主要实现音视频、报警信息的采集、3G网络传输以及云镜控制等功能。

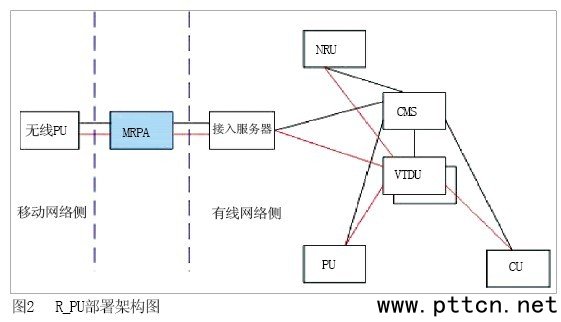

        R_PU在进行视音频信号和报警信号的多通道传输时将数据包划分成多个小包,分别在不同的链路上进行传输。R_PU会根据各链路上的丢包率动态调整各链路上的传输数据量,自动适应各链路的带宽。对链路带宽的自适应数据传输的功能,使R_PU对网络带宽的利用率最大化,R_PU部署架构如图2。


2、MRPA
        MRPA即多无线通道接入模块,是将R_PU顺利接入监控平台的关键网元。MRPA一般与平台有限网络侧的前端设备接入服务器PUI一同部署,形成完整的无线接入方案,并针对无线传输网络的无线特性做出相关的适配,以提高无线传输质量。MRPA主要功能包括:

·接入无线PU,完成其向监控平台注册的过程;
·点击对应无线PU监控点,获取码流,进行解码与显示;
·支持PU的基本功能操作,如录像、抓拍、参数配置、告警联动等;
·对前端设备进行控制,放大、缩小、变倍等;
·支持QCIF与CIF视频图像,获得良好的显示效果;
·支持无线PU与平台之间双向语音传输;
·支持多卡绑定扩展通道进行无线传输;
·支持无线PU中GPS信息的传输。

R_PU监控业务
        无线PU监控方案的监控业务实现主要包括平台注册、视频浏览、云镜控制三方面。

1、R_PU注册到平台和发送码流的实现

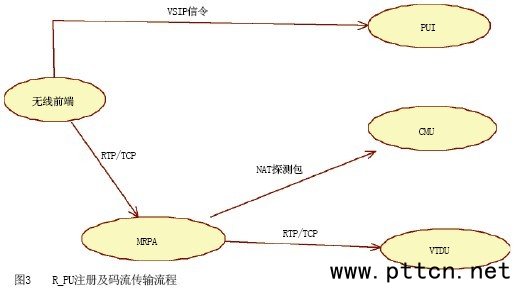

        R_PU通过MRPA和PUI接入注册到监控平台,并通过3G网络完成监控码流的传输,具体流程可参看图3。


2、视频浏览
视频浏览的实现主要分为控制流和媒体流两部分。
控制流主要流程如下(停止视频浏览与“开始视频浏览”流程类似):
·开始视频浏览;
·CU请求视频浏览信令;
·CMU通过PUI转发视频浏览请求;
·R_PU通过PUI响应视频流请求信令。
媒体流主要流程如下:
·R_PU发送码流给MRPA;
·MRPA转发码流给VTDU;
·如果需要转码,MRPA完成码流重整后将码流转发给VTDU;
·VTDU将码流发送给CU。

3、云镜控制
控制流主要流程如下:
·CU请求进行PTZ控制;
·CUI转发PTZ请求给中心管理模块CMU;
·CMU通过PUI转发PTZ请求给R_PU。

(CU)手机监控

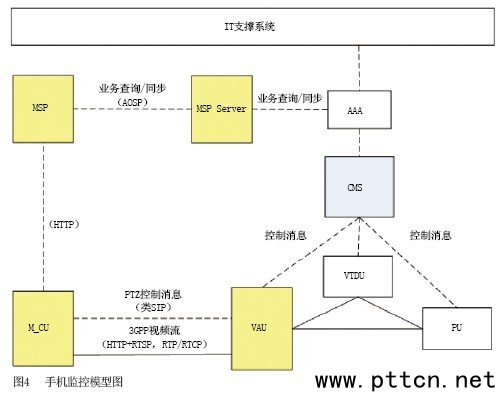

        在CU监控浏览方面,手机监控是最普及、最方便,也是最具代表性的一种终端浏览方式。而一些“手机监控”解决方案,会针对不同档次的手机提供不同的手机浏览方式,手机监控模型可参考图4。
