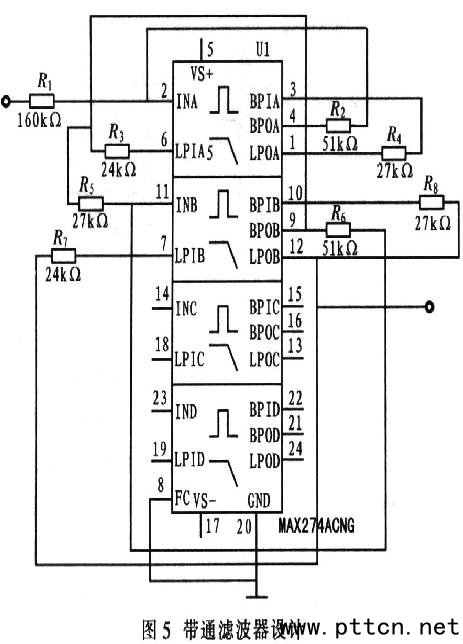

4．4A／D转换器
     经AD637转换后的信号需再经MAXl97实现A／D转换，并送至控制系统处理。该系统设计采用8通道，12位MAXl97实现A／D转换。MAXl97的最小分辨精度可以达到5/4096=1．22mV，该器件一共有O~5V，0~10V，一5～+5V，一lO～+10V4种量程．且外围电路简单。

5测试结果

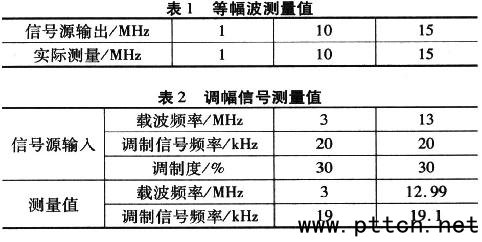

    采用Tektronix数字示波器TDSl002和Agilent信号源33120A进行测试。表1为等幅波形测量值，表2为调幅信号测量值。由表1～表2可见，该系统具有识别调幅、调频和等幅波信号的功能。表4给出该系统实现中各性能的实测结果。

6结语
    该系统依据外差原理．采用单片机与FPGA相结合，实现频率范围为l～30MHz信号的频谱分析。测试结果证明，系统稳定可靠，人机交互界面友好，操作简易方便。
