    综合布线系统是各种房屋建筑或小区内的基础设施，在为建筑物或小区内的使用者服务的同时，起到保证生产活动、居住生活和公共服务等能正常进行的重要作用。本文以综合布线系统与监控系统为例，论述各个系统应如何配合，期给读者一点借鉴。

    在安防工程建设、智能化建筑或智能化小区内配备有各种公用设施（例如给水、排水、电力、燃气、电视、监控、通信线路和计算机网络等系统）和相应设备（如建筑自动化控制系统），它们都是附属在房屋建筑或小区内的基础设施，为在建筑物或小区内的使用者服务，起到保证生产活动、居住生活和公共服务等能正常进行的重要作用。作为通信网络技术设施的联系纽带——综合布线系统，与房屋建筑、计算机网络及其它系统有密切关系，它们存在于同一个整体内，既是相辅相成、彼此结合的统一体，也有各自独立的不同性。因此，在工程设计和安装施工时，必须与房屋建筑和其它设施设计和施工单位配合协调，采取通盘考虑和妥善处理方式，及时解决问题，以保证达到正常使用的目的和要求。

    在制订安防工程建设、智能化建筑和智能化小区内综合布线系统的技术方案中，除通信网络、计算机网络和建筑自动化系统外，还有闭路监视电视系统。为此，必须充分了解和掌握其使用特点、技术功能和发展趋势等，认真分析研究，以便选用技术先进、经济合理和切实可行的方案。

闭路监视电视系统的组成和网络结构
    闭路监视电视系统一般设在民用设施中，有时也称之为民用闭路监视电视系统。其设置场合有工业企业、金融商贸和交通运输及重要性质的智能化建筑等，其中工业企业因生产过程中条件恶劣（如高温、高粉尘、放射性辐射较强）、生产人员不易直接观察。为保证产品质量、提高生产效率、确保生产设备和人员安全，必须边操作、边观察的生产岗位，应设生产过程闭路监视电视系统。除上述外，其它场合主要用于防盗、防灾、监控和业务活动以及生产管理等。智能化小区一般用于防盗、防灾、监控、查询和访客等。闭路监视电视系统主要功能是以电缆或光缆线路传输方式，在特定范围内传送图像信号、达到远距离监视控制目的。此外，闭路监视电视系统还用于医疗机构、教育基地和金融事业等场合，今后应用范围和使用场合会扩大和增多。

    闭路监视电视系统一般由摄像、传输、控制和显示（监视）等四个主要部分组成，其中控制和显示（监视）部分根据系统规模常合设一起，组成监控点或合设在监控室。摄像部分是根据监视目标照度选用不同灵敏度的摄像机。监视目标的最低环境照度应高于摄像机最低照度的10倍。传输部分是传输信号线路，根据传输距离远近、监视点分布范围及传输频带等因素，选用相应的传输媒质，如同轴电缆或光缆。

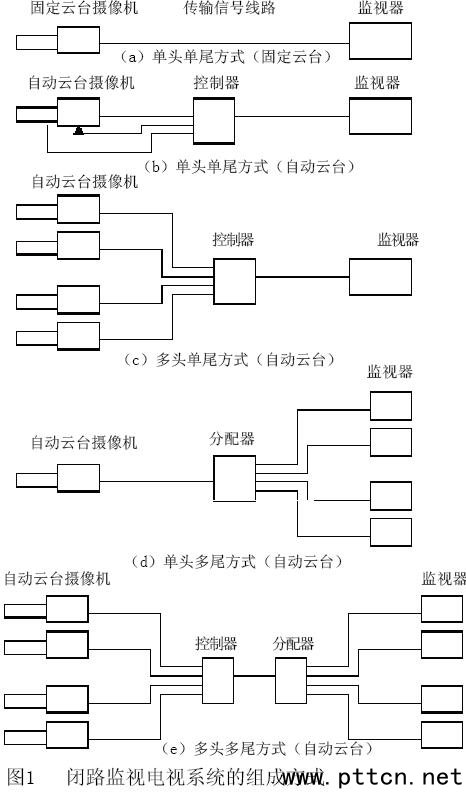

    由于闭路监视电视系统用于不同的场合，且有不同监视目的、监视目标的多少和监视的具体内容各异，这就需要选用不同的设备和不同的组合方式，构成各式各样的闭路监视电视系统。图1和表1中所示的就是最常见的几种组成方式。

    图1（a）是闭路监视电视系统中最简单的组成方式，采用视频信号直接传输方式，由摄像机接收电视视频信号信息后，经传输信号线路同轴电缆，传送终端监视器上重现摄像机摄取的图像，固定云台只能摄取固定角度的图像；自动云台是摄像机具转动角度摄取不同角度的图像。这种网络结构极为简单，在近距离单头单尾的监视系统中，传输部分是75Ω视频电缆，若需利用综合布线系统中的对绞线对称电缆传输视频信号，应在摄像机端和监视器端要设置阻抗匹配转换器。图1其它组成方式的网络结构较为复杂，需增加控制器或分配器等器件。

    在安防工程建设、智能化建筑和智能化小区中常设有闭路监视电视系统，综合布线系统工程中需要与其互相配合协调。为此，应执行国家技术监督局和建设部联合发布的《民用闭路监视电视系统工程技术规范》（GB50198-94）中有关规定。

传输信号线路传输媒质的选用
    闭路监视电视系统线路采用的传输媒质，根据不同传输方式和传输距离等因素，选用相应缆线和设备，有以下要求。

    1、如传输距离较近，可采用同轴电缆传输视频基带信号的视频传输方式。

    当传输的黑白电视基带信号，在5MHz点的不平坦度大于3dB时，宜加电缆均衡器；当大于6dB时，应加电缆均衡放大器。

    当传输彩色电视基带信号，5.5MHz点的不平坦度大于3dB时，宜加电缆均衡器；大于6dB时，应加电缆均衡放大器。

    2、传输距离远、监视点分布范围广，或进入有线电视电缆电视网时，宜采用同轴电缆传输射频调制信号的射频传输方式。

    3、传输距离很长、避免强电磁场干扰及特殊场合，用传输光调制信号光缆传输。有防雷要求时用无金属结构部件光缆。

    4、选用同轴电缆或光缆时，还应满足：
·同轴电缆在满足衰减、屏蔽、弯曲、防潮性能要求下，宜选用线径较细的同轴电缆，以减少铜金属消耗和降低工程建设投资；
·光缆除应满足衰减、带宽、温度特性、物理特性和防潮等要求外，在建筑物内部敷设时，其光缆结构宜采用聚氯乙烯外护套，或具有阻燃、非燃性能的塑料外护套。采用聚乙烯护套时，应采取防火措施。

    5、闭路监视电视系统中视频电缆采用实芯聚乙烯同轴电缆，常用型号为SYV型。为保持视频信号优质传输水平，其传输距离有所限制。具体限制值（简称限值）是5YV-75-3型同轴电缆不宜长于50m，SYV-75-5型不宜长于100m，SYV-75-7型不宜长于400m，SYV-75-9型不宜长于600m。若采取有效的技术措施，保持视频信号良好传输水平，上述各个传输距离可加长一倍。
