    在工作流程上,一方面当户内发生异常情况,如产生超过正常浓度的烟雾以及门窗被非正常开启等,经监控设备所采集的相应监控信号将送入户内可视分机,经51芯片判断处理后送交神经元芯片,经过收发器送上Lonworks网络,并传输到管理中心进行相应的显示和报警,从而方便小区管理人员及时采取应对措施;另一方面有访客通过单元主机向户内发送请求,则启动主机上CCD摄像头,并使相应的视频切换继电器吸合,将访客影像实时传送到户内可视分机的显示器上,方便户主辨别。当户主开启与门口主机相连的电磁锁时,切断视频连接,释放线路资源以便于其他访客使用。

4 节点软件设计
4.1 Lonworks部分
    Neuron芯片的编程语言为Neuron C,它是从ANSI C派生出来的,并对ANSI C进行了删减和增补。例如,Neuron C由事件的发生来驱动任务的执行;Neuron的芯片提供了毫秒和秒这2种类型的软件计时器。

    主程序流程如图3所示。它主要完成的任务如下:首先对I/O对象和软件计时器的定义以及设置变量初始值,判断是否有“开锁”信号,并启动计时器开始计时,计时器终止时,Neuron芯片接受新的定时任务 。

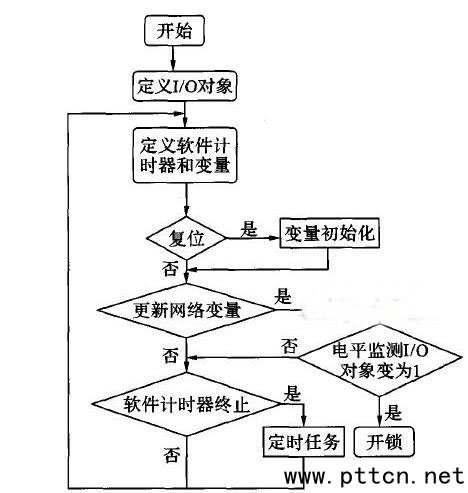

图3 主程序流程图

    神经元芯片(neuron chip)是Lonworks技术的核心所在,它是一个带有多个处理器、读写/只读存储器(RAM/ROM)以及通信和I/O接口的单芯片系统。只读存储器包含一个操作系统、LonTalk协议和I/O功能库。Neuron C是一种基于ANSI C并为神经元芯片设计的一种编程语言,它对ANSI C进行了扩展以直接支持Neuron芯片的固件例程。Neuron C语言包括一个内部多任务调度程序、一个Run—Time函数库,采用的是事件驱动编程结构。整个接点的软件功能都是由若干个事件驱动完成。

    对于单个节点,软件设计包括初始化,读取输入数据,更新网络变量,定时控制和执行输出控制操作等任务。
而对于园区网络,则将总线控制权交由管理中心掌握,其他节点如有总线占用需求,需要向管理中心发出请求,等待管理中心发出请求响应命令;而当节点总线访问程序结束后,管理中心会发出释放总线命令,终止节点对总线占用,以方便其他节点对总线的访问。

4.2 单片机部分
    单片机部分CPU采用ATMEL公司生产的工业级AT89S52芯片,这种芯片是AT89C51的工业版本,具有抗干扰能力强和价格低廉的特点。单片机系统软件需要实现的基本功能如下:
(1)待机功能。平时(无控制操作时),户内可视分机和单元主机均处于待机状态,射频模块、单元主机摄像头以及户内可视分机显示屏电源均处于关闭状态。

(2)监控信号采集功能。户内可视分机不仅是连接单元主机的节点,更是户内各监控点信号采集的中心,当门磁、窗磁、户内红外、烟感以及紧急信号被发出时,都将首先送到户内可视分机,由AT89S52进行判断和初步处理,然后转交TMPN3150B1AF芯片送上Lonworks通信网络,传送到管理中心进行显示和处理。

(3)开锁功能。通过户内可视分机,可以控制打开安装于单元门上并与单元主机相连的电磁锁。控制软件由汇编语言编写,分户内可视分机和单元主机两部分,由系统不同状态的处理和切换组成。

5 结论
    采用基于单片机与Lonworks技术的可视监控系统,不仅不用单独为Lonworks网络设计专用的监控设备,而且提高了通信网络的使用率,简化了网络设计,减少了开发和生产成本,使可视化监控更加人性化基于单片机与Lonworks的可视对讲系统设计。
