鲸准评测|海能达现场应急解决方案在山地实测体验简报

时间:2022-04-29 来源:未知 作者:陆涛 点击:

一、前言

山地场景的应急救援与抢险,往往会面临道路不便,车辆无法到达救援现场;山区没有网络,无法通过常规方式通信;山区没有供电,无法确保设备电力供应。在这种场景下,如何保障通信的顺畅是山地抢险和救援能否高效的先决条件。

便携式自组网机动指挥通信系统摆脱复杂地理条件和环境制约,使得指挥所开设选址简单,更好地应对突发事件、抗灾救援现场指挥的需要,为山地应急救援指挥通信提供有效的保障。

这次对讲机世界鲸准评测团队将采用海能达自组网解决方案模拟山地救援应急通信保障,实地检验海能达现场应急解决方案在山地救援场景的表现。

本次测评选取南京青龙山风景区5.9公里的山地区域为测试环境,沿途有水库、山路、树木遮挡、起伏山头。选取临时指挥部部署E-Center指挥中心,沿途选取5个测试点,对自组网基站信号进行监测。每个测试点分别采用窄带终端进行语音对讲3次,宽带终端进行语音对讲3次、视频上拉3次,每次持续3分钟。实测语音效果清晰、保真度高。上拉视频流畅,没有卡顿。下面为大家介绍下具体的测试过程吧。

二、设备介绍

本次评测我们准备了全套海能达现场应急装备,清单如下:

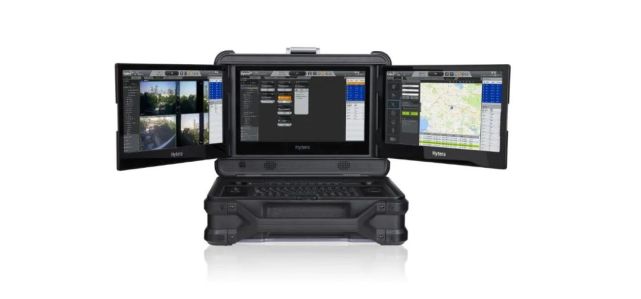

E-Center 指挥箱


iMesh-3800P 基站


E-pack100 基站

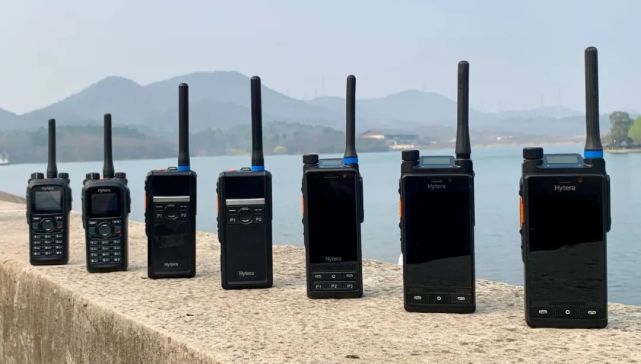

终端合影

三、模拟场景说明

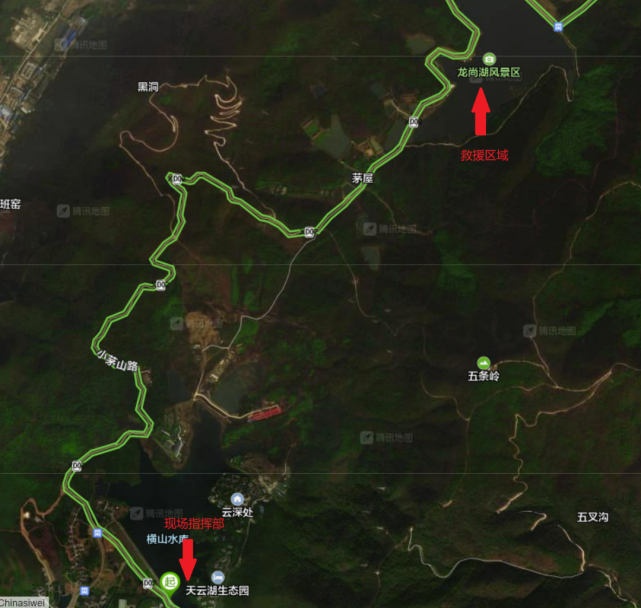

演练区域示意图

本次评测模拟南京市江宁区青龙山龙尚湖水库,突发安全事故。救援队车辆在横山水库进山口遇阻,车队无法进山,救援队只能步行突进到救援区域。在横山水库部署现场临时指挥部,救援队通信保障小组以自组网基站和自组网手台接力组网,实现现场指挥部到龙尚湖水库救援区域的通信。支持救援作业区与现场指挥部语音通信和视频回传。

四、组网方案

1、宽带自组网部署方案

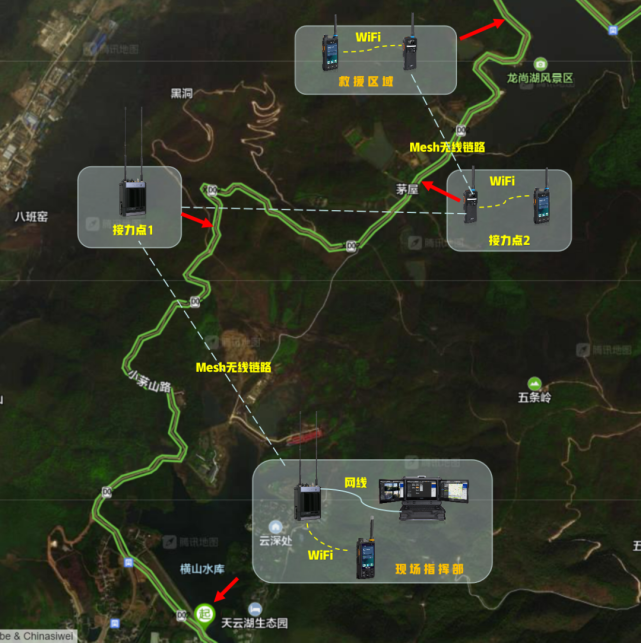

宽带设备部署方案图

现场指挥部部署iMesh-3800P宽带自组网基站与E-Center指挥箱通过网线连接,PDC760多模终端通过WiFi接入iMesh-3800P宽带自组网基站,通过PoC集群方式接入E-Center上部署的指挥调度系统。

在救援沿途部署iMesh-3800P宽带自组网基站和PNE380宽带自组网多模终端做为中继接入点,实现Mesh无线信号的覆盖延伸。

在龙尚湖水库区域,救援队中负责现场图像传输的通信员装备PNE380宽带自组网多模终端和PDC760 多模终端。PDC760在现场采集视频后,通过PNE380的WiFi热点接入PNE380,从而通过宽带自组网链路实现高清视频回传到现场指挥部的E-Center指挥箱。

2、窄带自组网部署方案

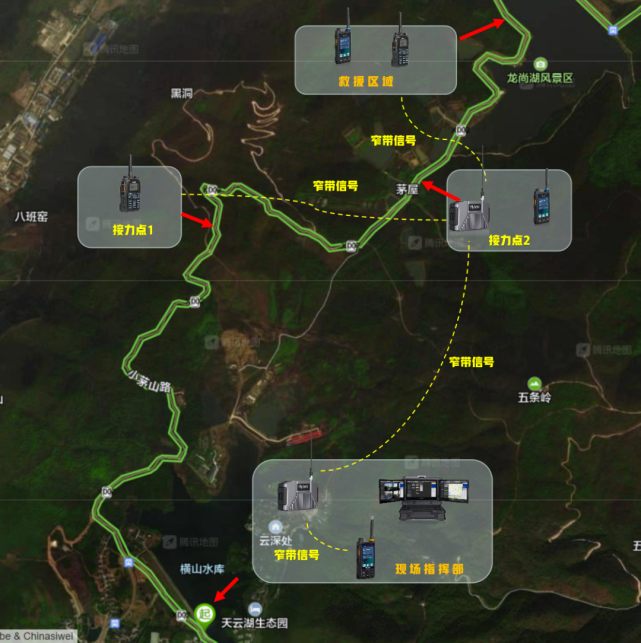

窄带设备部署方案图

在现场指挥部部署E-pack100窄带自组网基站,实现指挥部现场PDC680多模终端基于窄带无线信号的常规接入,在靠近救援区域的2号Mesh接力点部署E-pack100窄带自组网基站,实现1号Mesh接力点和救援区域PD780窄带数字对讲机和PDC760多模终端以数字常规方式接入。两台E-pack100窄带自组网基站信号实现级联,从而实现现场指挥所,救援区域,两个Mesh接力点之间的语音通信保障。

五、临时指挥部设备调试

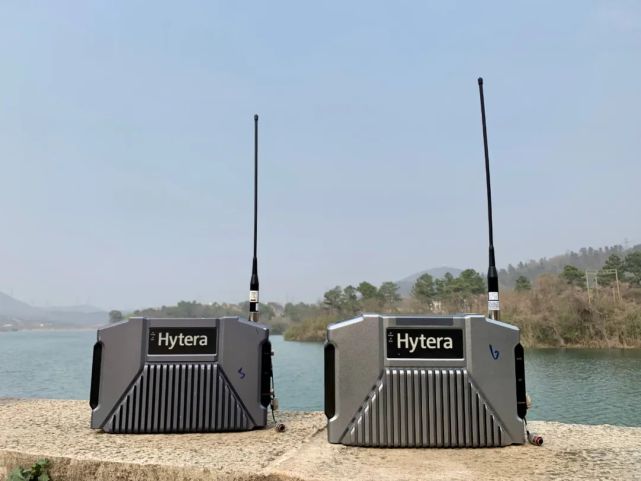

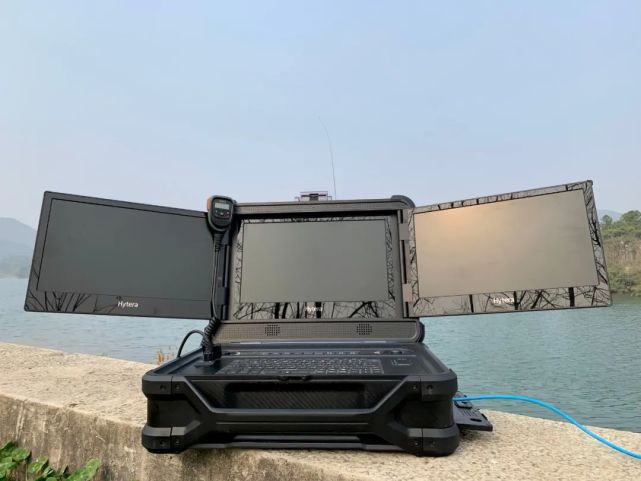

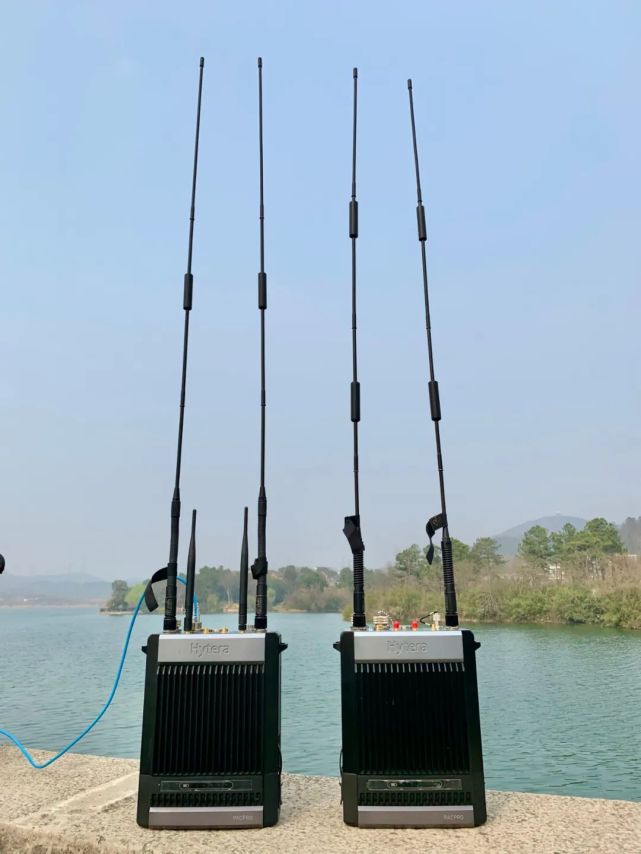

团队在横山水库大坝处选取了一个开阔地,用于部署临时指挥部,海能达的全套便携系统部署起来还是很方便的。为E-pack100窄带自组网基站和iMesh-3800P宽带自组网基站安装天线(宽带含WiFi天线),一键开机后,基站自动实现互联。

E-Center指挥箱与iMesh-3800P宽带自组网基站采用网线进行互联,可将E-Center接入iMesh-3800P的自组网网链路,实现IP互联。PNE380 Mesh终端开机后,自动接入iMesh-3800P基站的自组网链路。

E-Center指挥箱开机后,通过海能达的网管系统,即可查看到所有接入宽带基站和Mesh手台的链路情况。

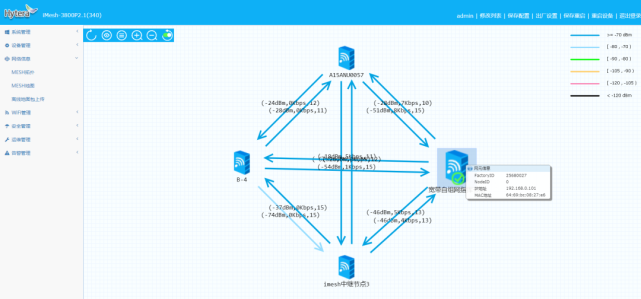

宽带自组网基站与Mesh手台的链路图

启动E-Center上部署的指挥调度系统,基于调度系统可通过三张屏,同时进行语音调度、视频上拉和GIS地图调度操作。


E-Center指挥箱SmartOne调度系统

将2台PDC760 多模终端,1台PDC680 多模终端分别开机后,采用WiFi的方式分别接入2台PNE380 Mesh终端和1台iMesh-3800P宽带自组网基站的热点。通过PoC系统实现多模终端接入E-Center上部署的指挥调度系统。

在调度台对宽带终端测试语音对讲、视频上拉功能,一切正常。

将两台PD780 数字对讲机进行开机操作,开机后接入设定好的频点,可通过常规方式实现正常语音。3台多模智能终端与PD780即可基于常规模式直接通信,也可以通过调度台的混合编组以PoC模式与PD780进行语音互通。

小编在E-Center调度台上对混合编组进行语音对讲,5台设备顺利的被同时拉起。

一切准备就绪,指挥部留下E-Center指挥箱、一套E-pack100窄带自组网基站、一套iMesh-3800P宽带自组网基站和一台PDC680 宽带智能终端。其他人员模拟救援人员徒步进山,进行信号布点。

六、救援突进演练测试

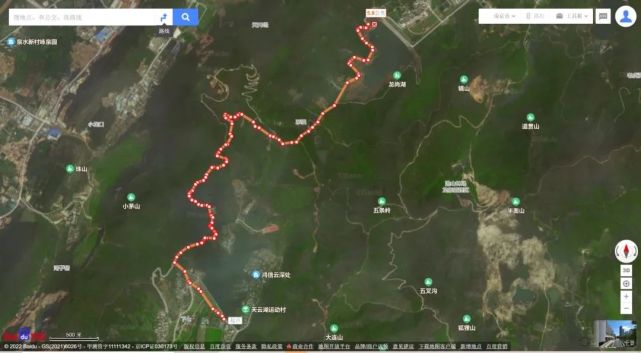

救援道路路线图

从衡山水库临时指挥部到龙尚湖水库救援点约5.9公里,为实现两地视频和语音的正常通信,需确保救援点到临时指挥部之间的宽带链路通畅,设计方案中的两个Mesh接力点的位置选址是组网是否顺利的关键。

突进小队为寻找最佳的接力点,沿途进行信号测试,团队在沿途选取了5个测试点分别进行组网测试。5个接力点距离历史指挥部的距离及海拔参数如下表:

在每个测试点,E-Center指挥箱的网管系统监测各个Mesh节点的信号并记录,通过指挥箱调度台测试语音对讲、视频上拉业务情况。

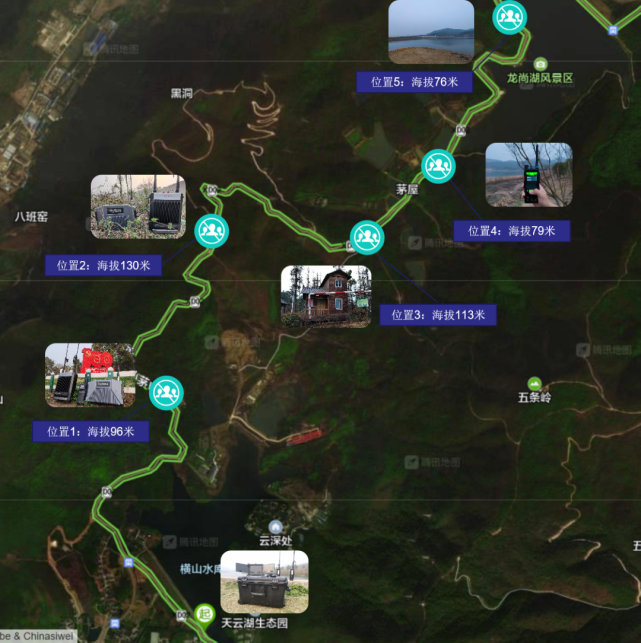

突进小队信号测试位置示意图

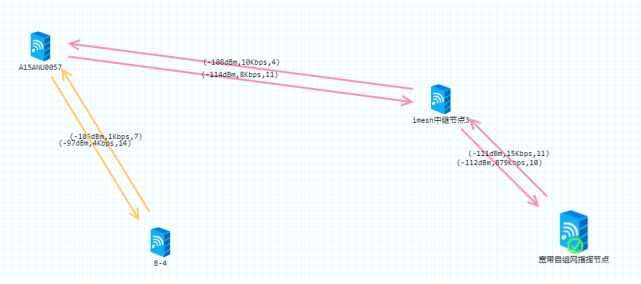

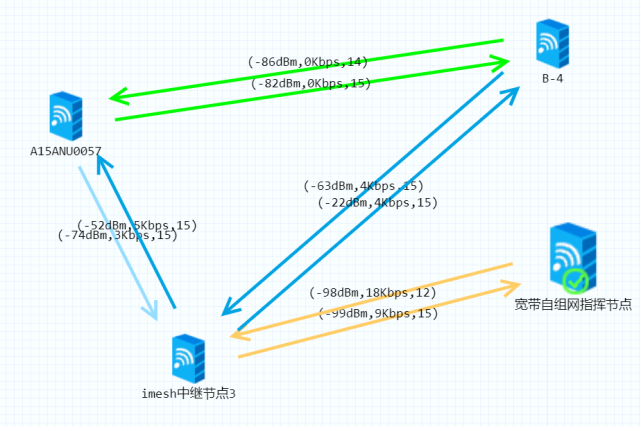

位置1信号

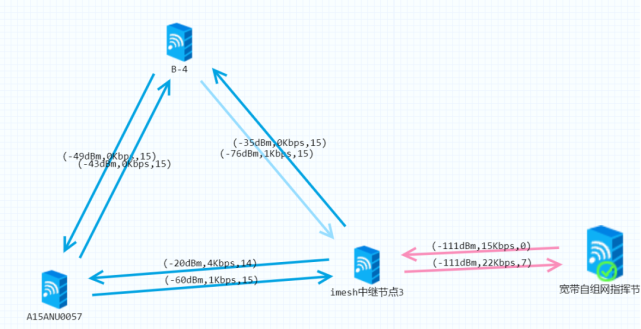

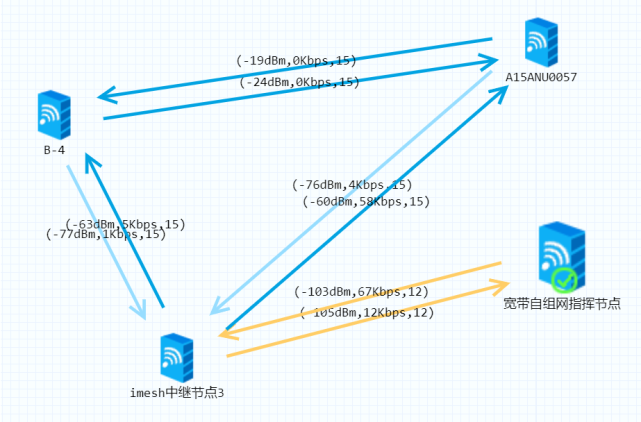

位置2信号


位置3信号


位置4信号

根据实际测试情况,最终我们选取了距离临时指挥部2公里的位置2和距离临时指挥部2.5公里的位置4为Mesh的接力节点。两个接力节点的距离为1.1公里,位置5为模拟救援点,距离最近的接力点2的距离为0.9公里。各测试位置的硬件配置如下:

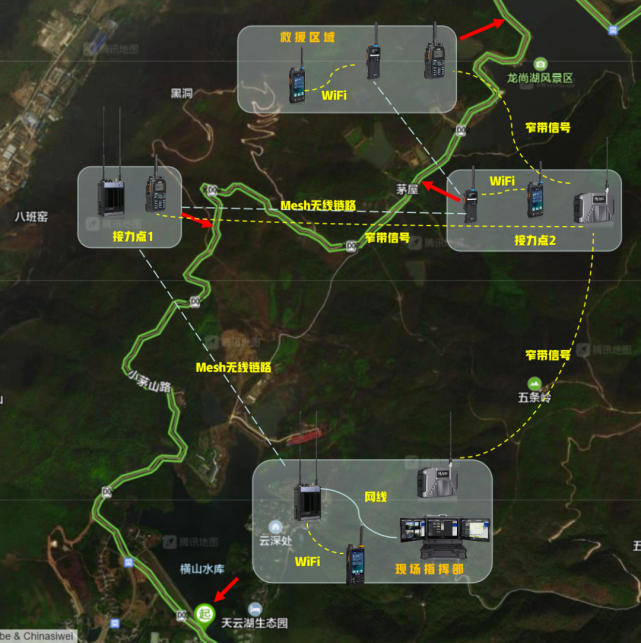

各测试地点设备配置图

此组网情况下,我们通过E-Center指挥箱的网管系统查看宽带自组网的链路状态,信号均大于-120dBm,救援现场实测语音对讲,音质清晰,各节点终端均可接入组呼。通过指挥部调度系统上拉救援区域PDC760终端的视频,高清视频画质清晰,连续不中断。很好的满足了救援区域实时高清视频的回传。

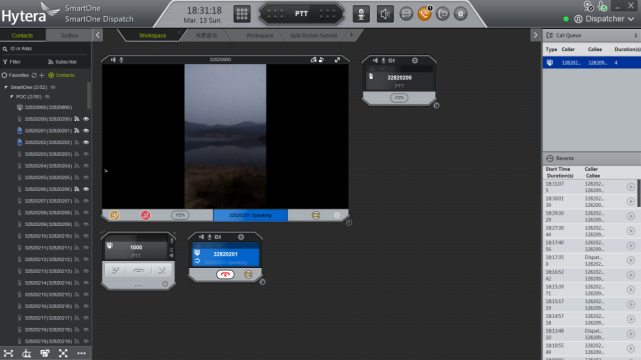

点位视频上拉节选


救援点多模终端实时回传高清视频到调度台

七、小结

本次山地实测,验证了海能达宽窄带一体化自组网解决方案在应急通信场景的性能,整套解决方案具有设备使用简单易上手,支持快速组网。优秀的宽窄融合组网能力,确保了救援区域语音调度和高清视频的实时回传。该方案很好的解决了“无路、无网、无电”场景下快速实现应急通信能力,为保障一线救援任务的开展提供了有效的支撑。



(中国集群通信网 | 责任编辑:陆涛)
