无线对讲系统中单中继台，常规中继台组网方案

时间：2021-09-14　来源：未知　作者：陆涛　点击：次

主页（http://www.pttcn.net）：无线对讲系统中单中继台，常规中继台组网方案

最简单的中继台方案一个中继台直接通过馈线连接到天线，方案特点

Ø 设备结构简单

Ø 组网方便快捷

Ø 无人值守、

Ø 造价低。

Ø 部分屏蔽结构可穿透

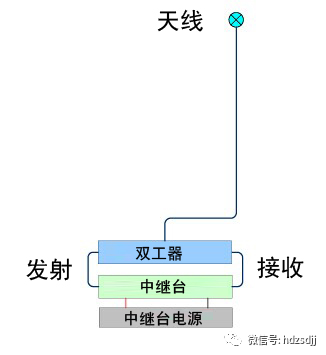

适合只需要一个信道（数字中继台两个信道），比较空旷，没有地下室或者室内覆盖的客户。该方案在中小工厂和物业小区里应用较广。方案图：

方式：

任何人的呼叫均通过中转台进行中转放大，无线对讲机发起呼叫后，首先由中转台基站接收，中转台接收后立即以中转台的功率转发出去，再由对讲机接收的方式，接收和发射通信采用同一对异频。

对讲机的接收和发射通信都采用不同的频率；

UHF 频段收发频率间隔一般相隔10MHz；

VHF 频段收发频率一般间隔5.7MHz；

因为中继台功率大，一般通信距离可达到10-20 公里左右。

缺点：

1. 单信道通信，分组越多，需架设中继台也越多；

2. 无私密通话；

3. 简单管理功能；

4. 不同中继台之间无法直接互通；

5. 不适合大范围、异地区域组网（超过20 公里）；

设备：

中继台、馈线（电缆）、电源、天线、对讲机，车载台，基地台等。

适用环境：

1. 通话范围大的装置、厂区；

2. 使用人数相对少、简单分组；

3. 地下室楼层不多可穿透、楼内信号可保障；
