可能是最便宜的对讲机，天能达迷你对讲机拆解

时间：2023-03-04　来源：网络　作者：秩名　点击：次

主页（http://www.pttcn.net）：可能是最便宜的对讲机，天能达迷你对讲机拆解

前几天在数码值得买看到坛友推荐这款对讲机，领完40元优惠券后才18.5元/只，还犹豫神马，赶紧下单啊，准备买来在家庭户外活动的时候给小孩子当玩具耍。友情提醒：目前数码值得买推荐的宝锋R5与此款对讲机应该是同样的电路方案（写频后可互通），领20元优惠券后40元/对，也很实惠，需要的坛友也可以入手。

包装盒

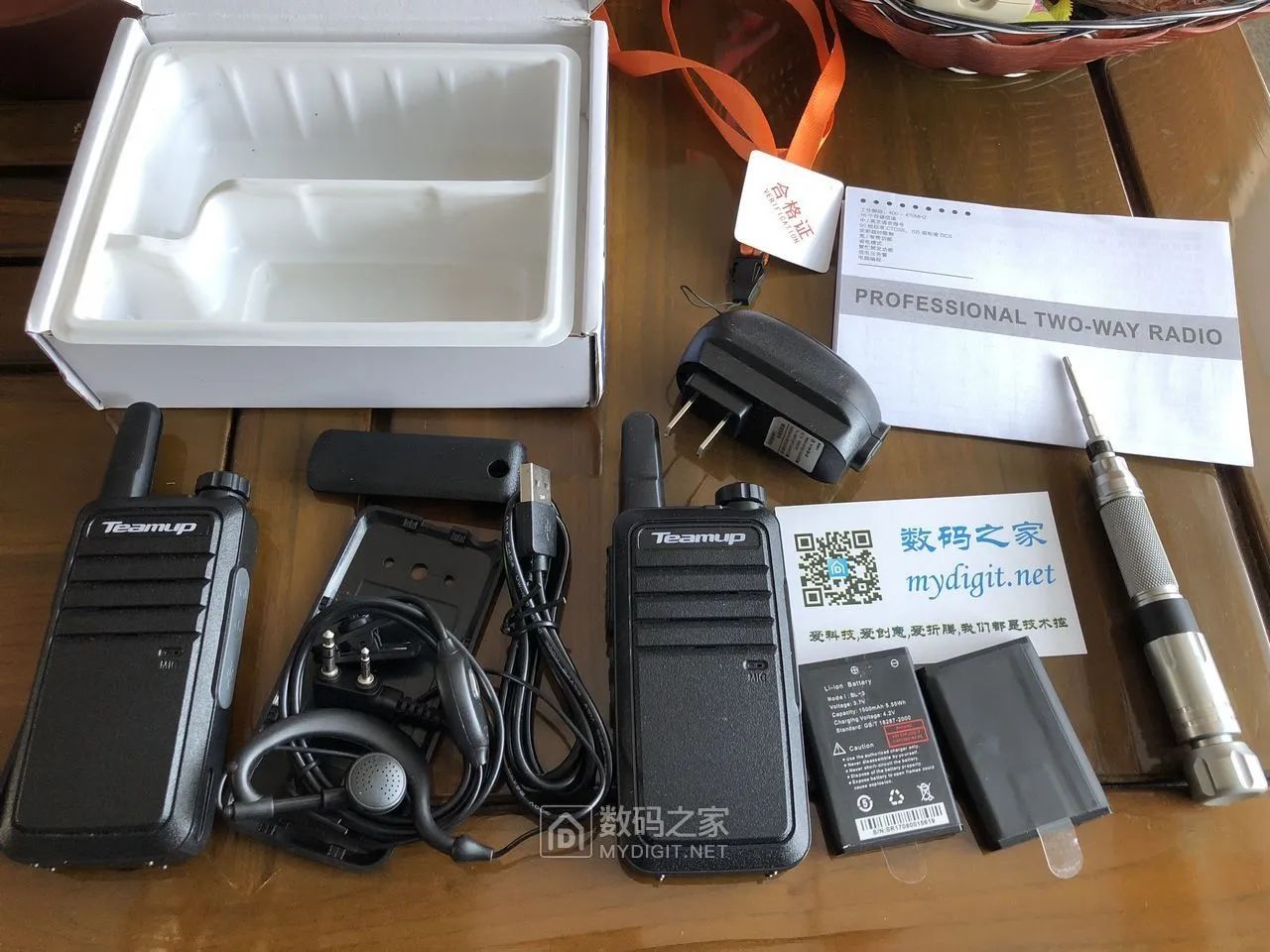

全家福，竟然还附带了耳机、充电器、USB线、挂绳；特别是耳机可以自己用来做个K头写频线

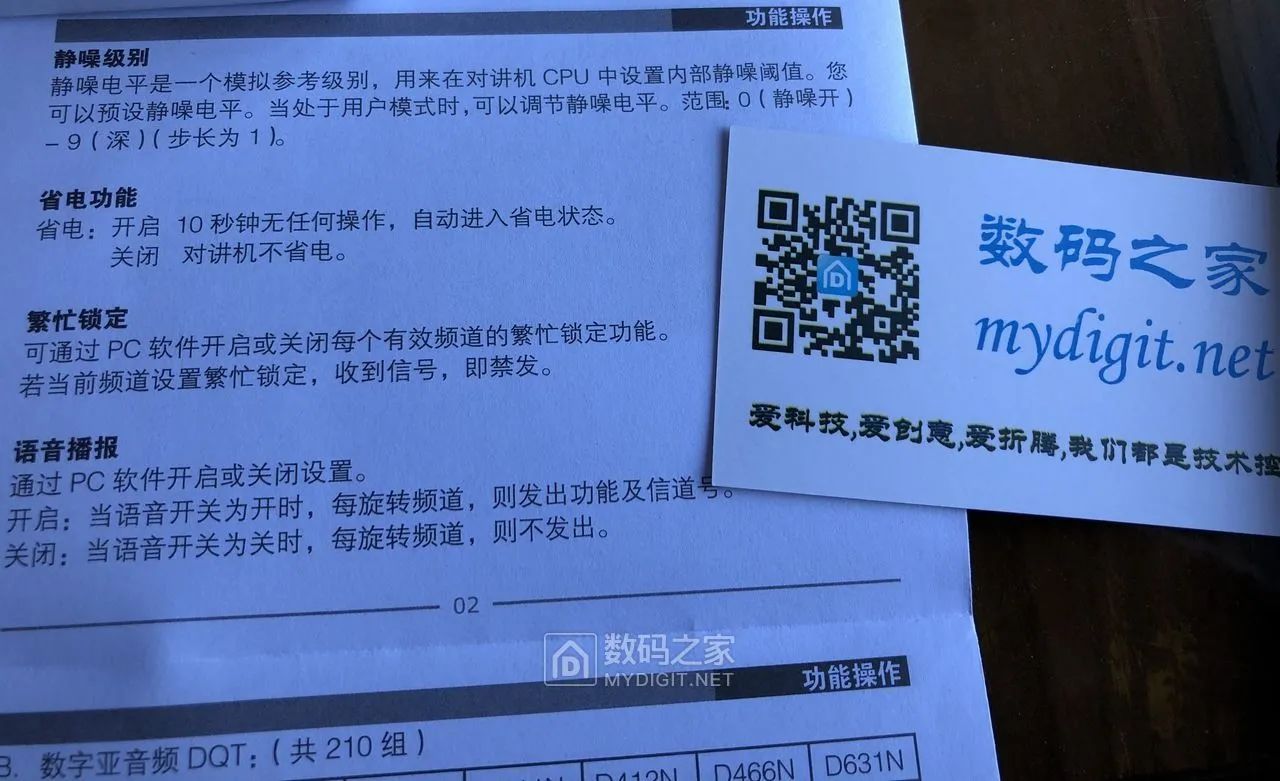

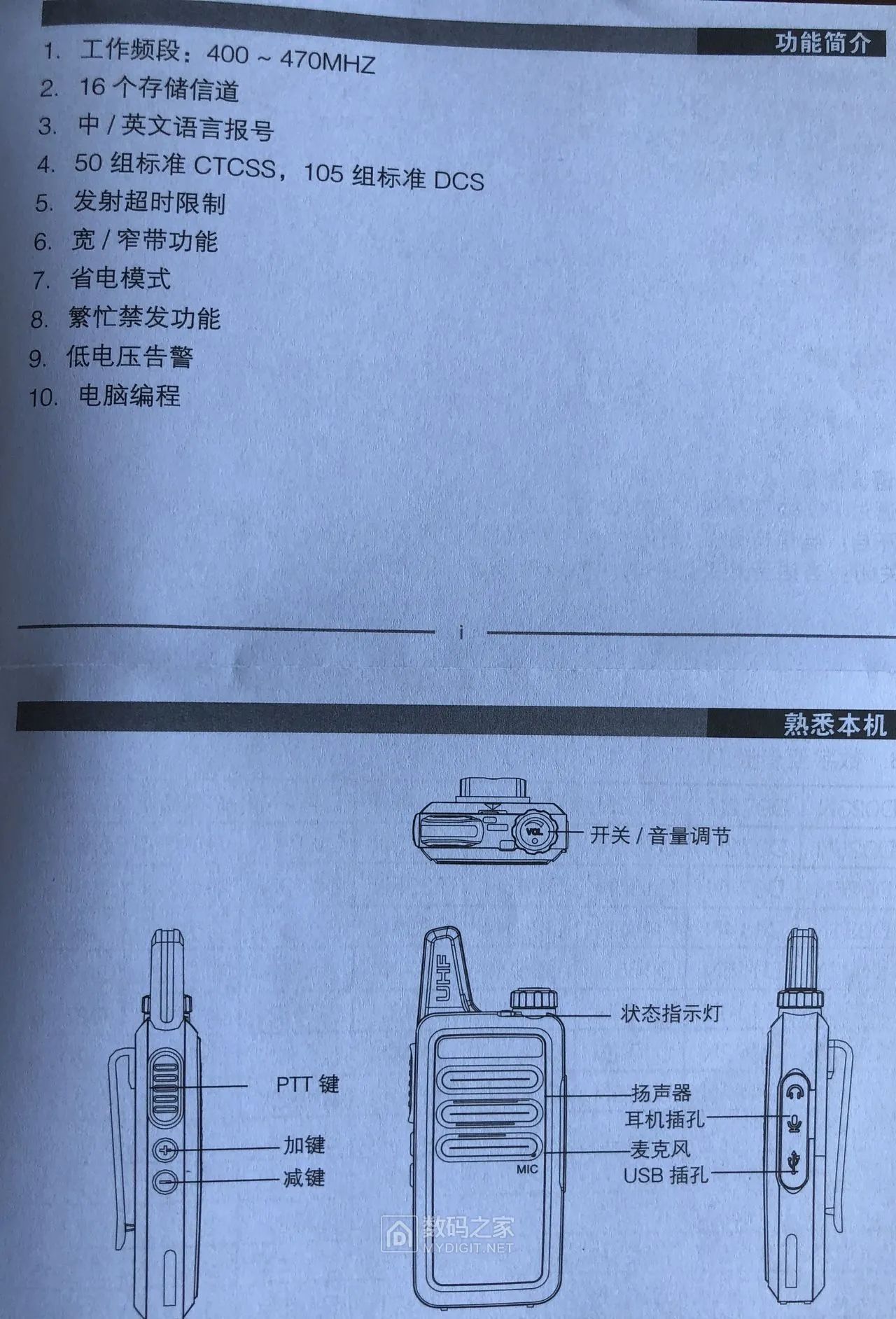

简易说明书

总共有16个信道，调节时会有语音提示，另外开机也有语音播报

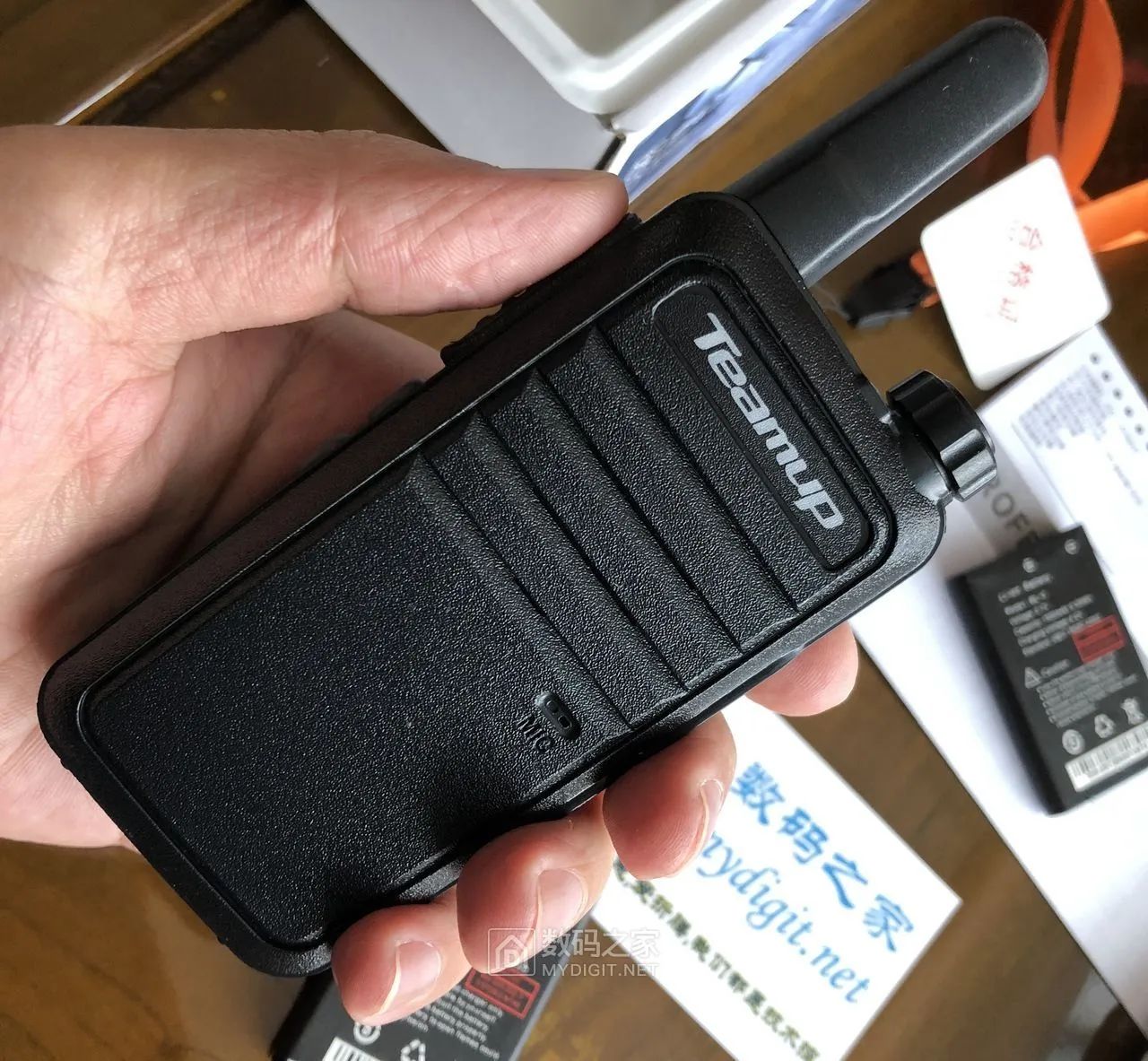

拿在手里很小巧

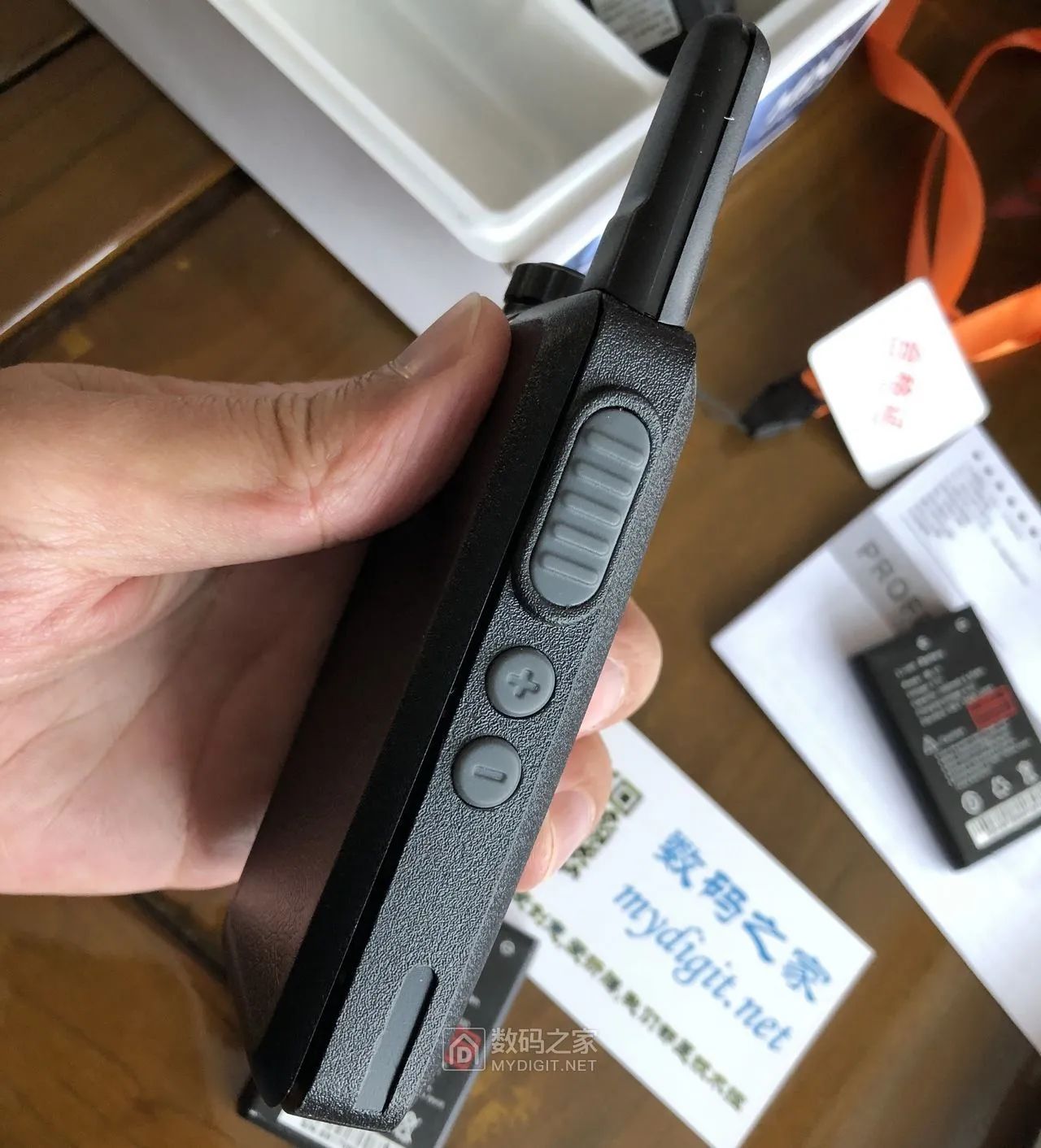

侧面的PPT通话键和信道切换键，长按信道键可以开启监听功能

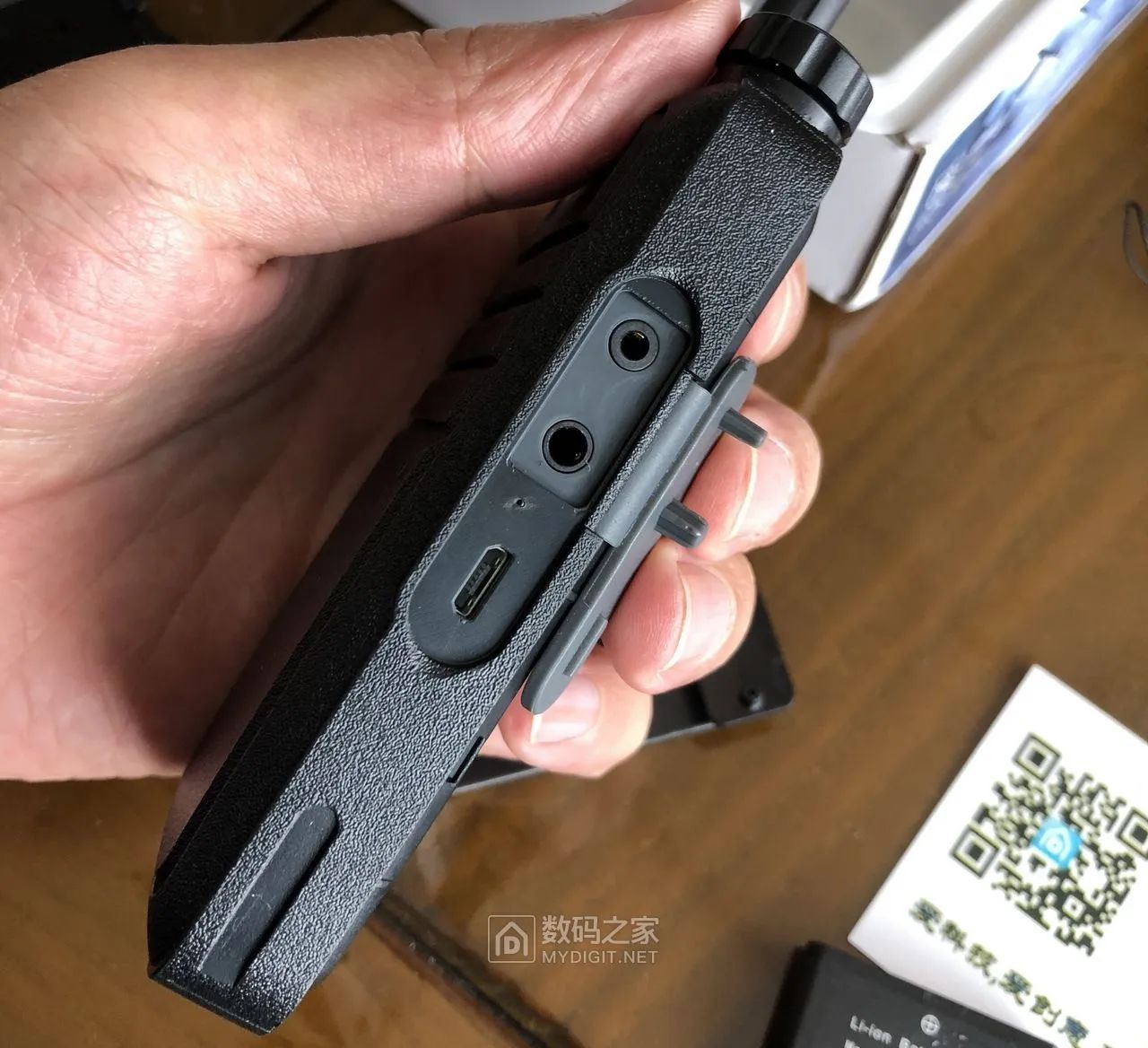

侧面的Micro-USB充电接口和耳机话筒插口，USB接口好评，充电很方便
另外配合K头写频线也可以通过电脑修改信道参数：https://www.mydigit.cn/forum.php?mod=viewthread&tid=104051

充电时亮红灯，实测充满电后会自动灭灯，电量不足时会语音间隔提醒：请换电池

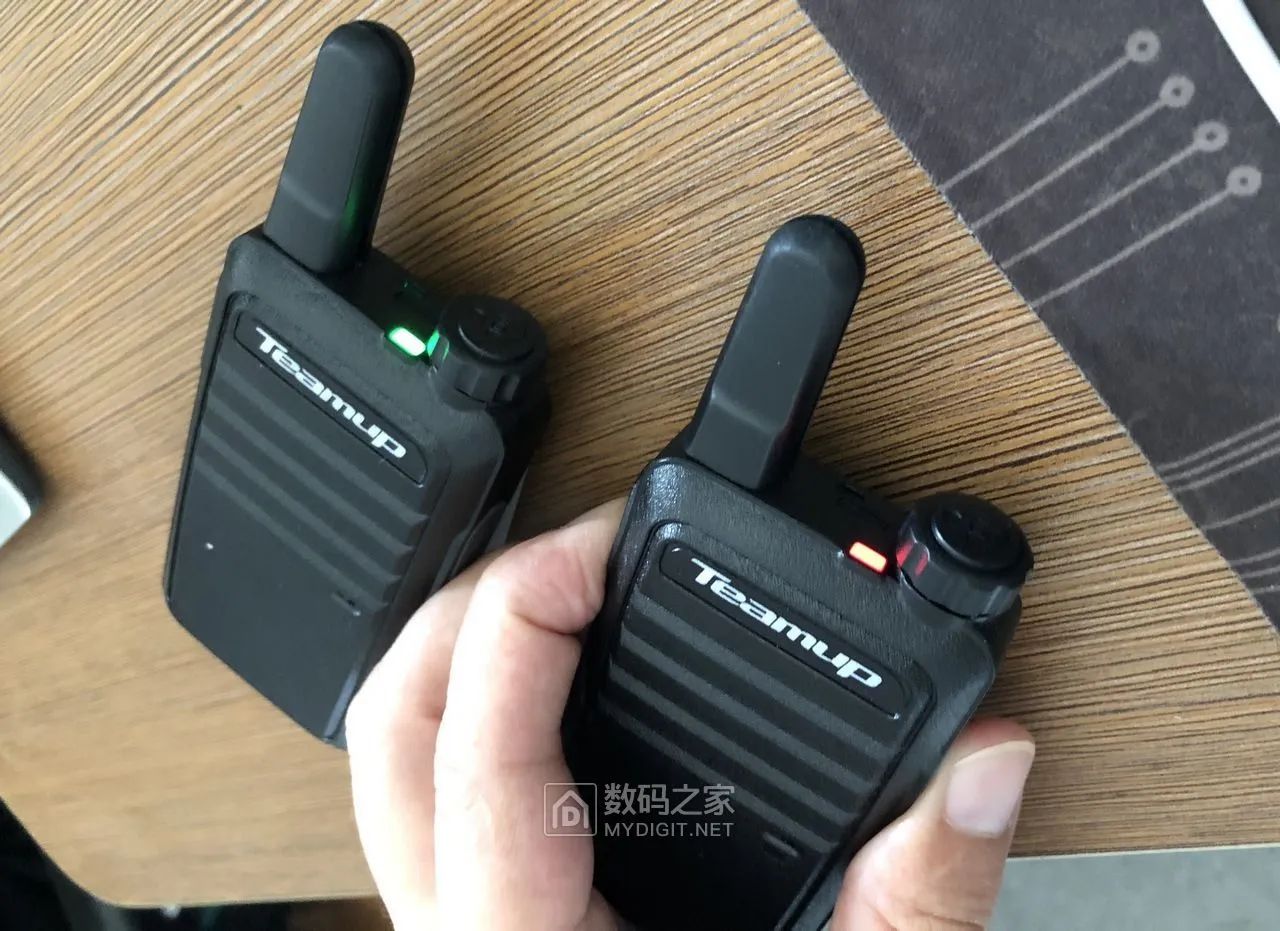

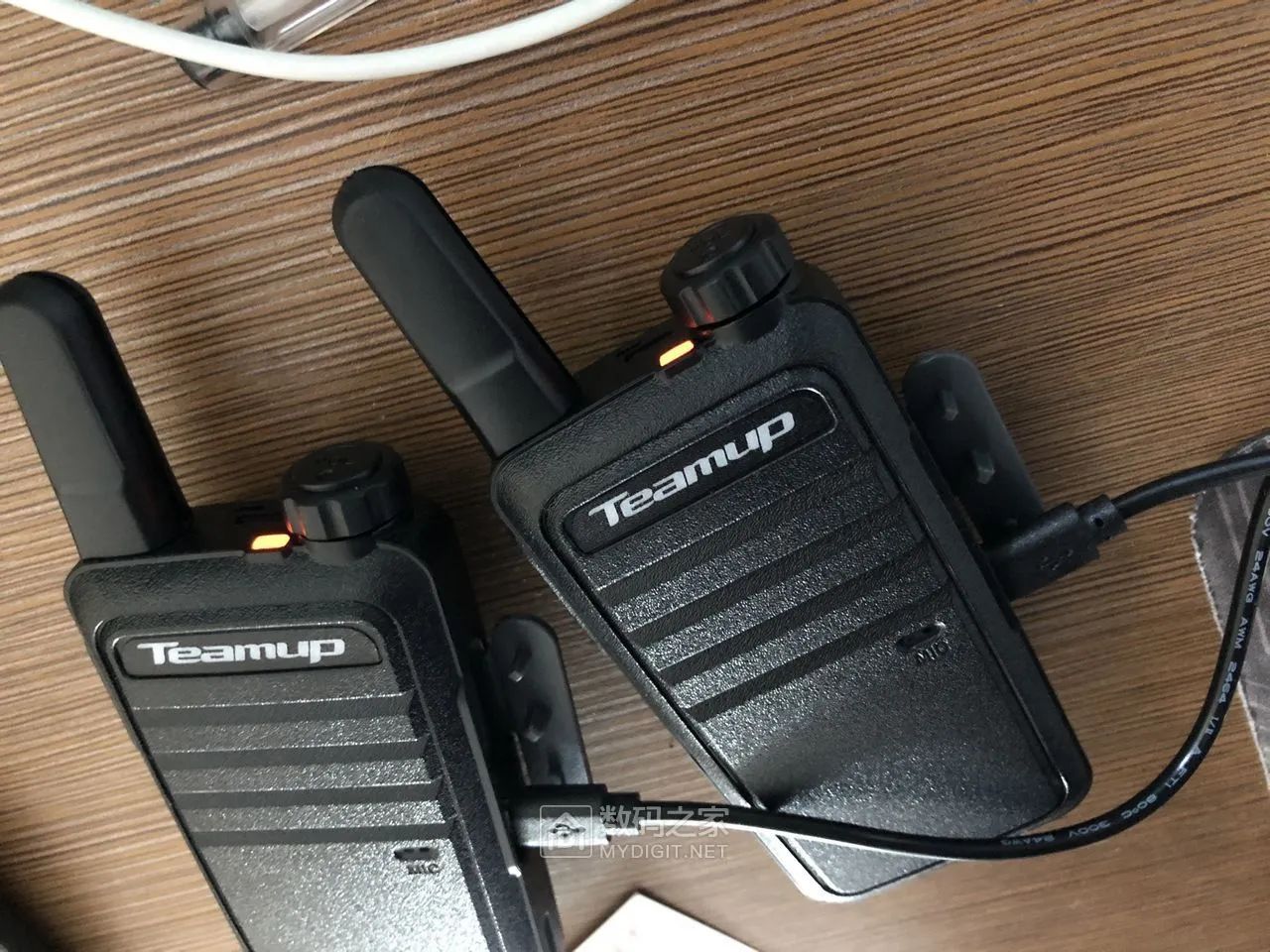

通话时送话方亮红灯，受话方亮绿灯。后面拆机发现通话/受话/充电分别是3颗贴片LED通过导光柱来指示

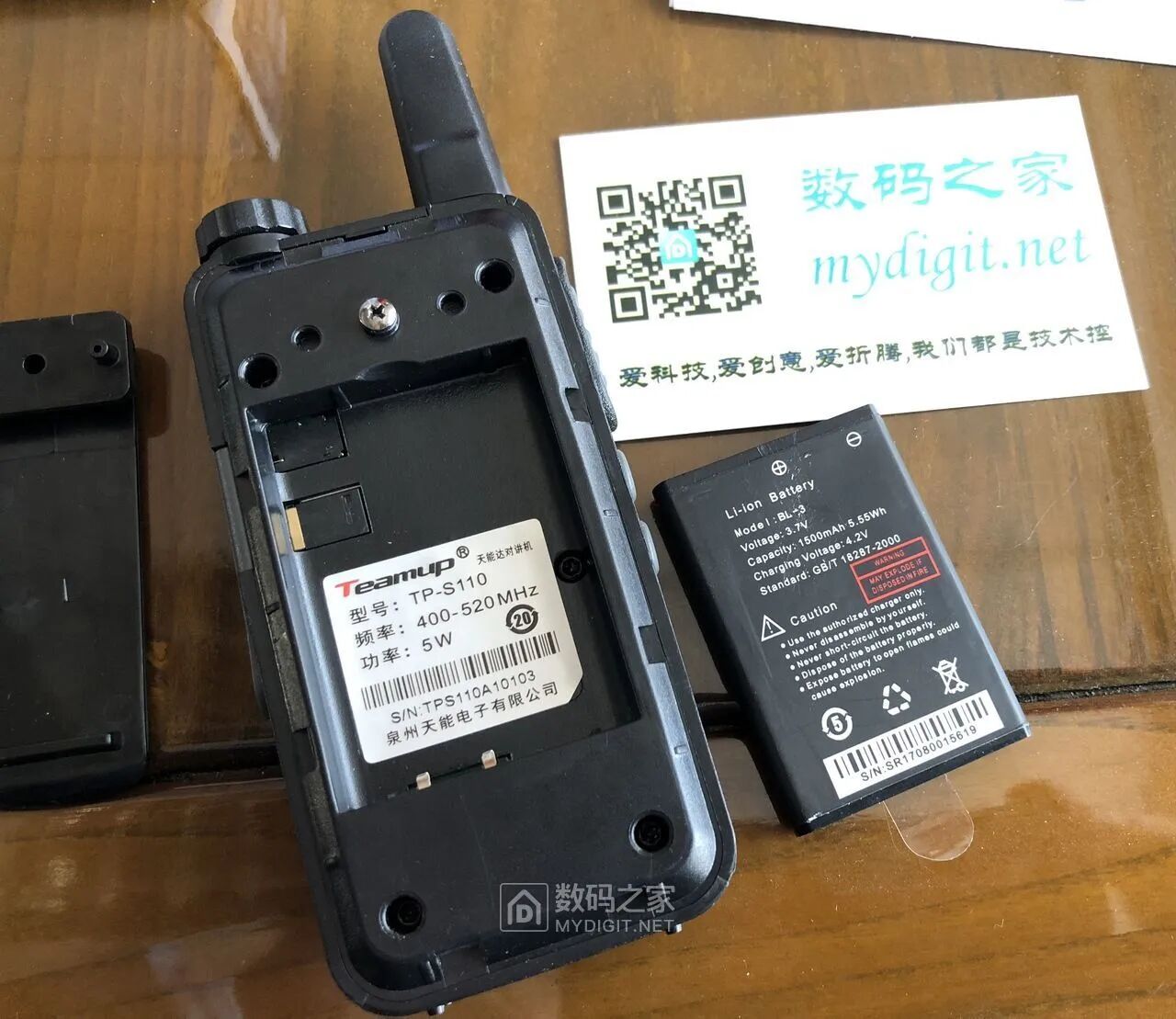

与数码之家名片对比，确实很小巧的对讲机。采用诺基亚BL-3规格的电池

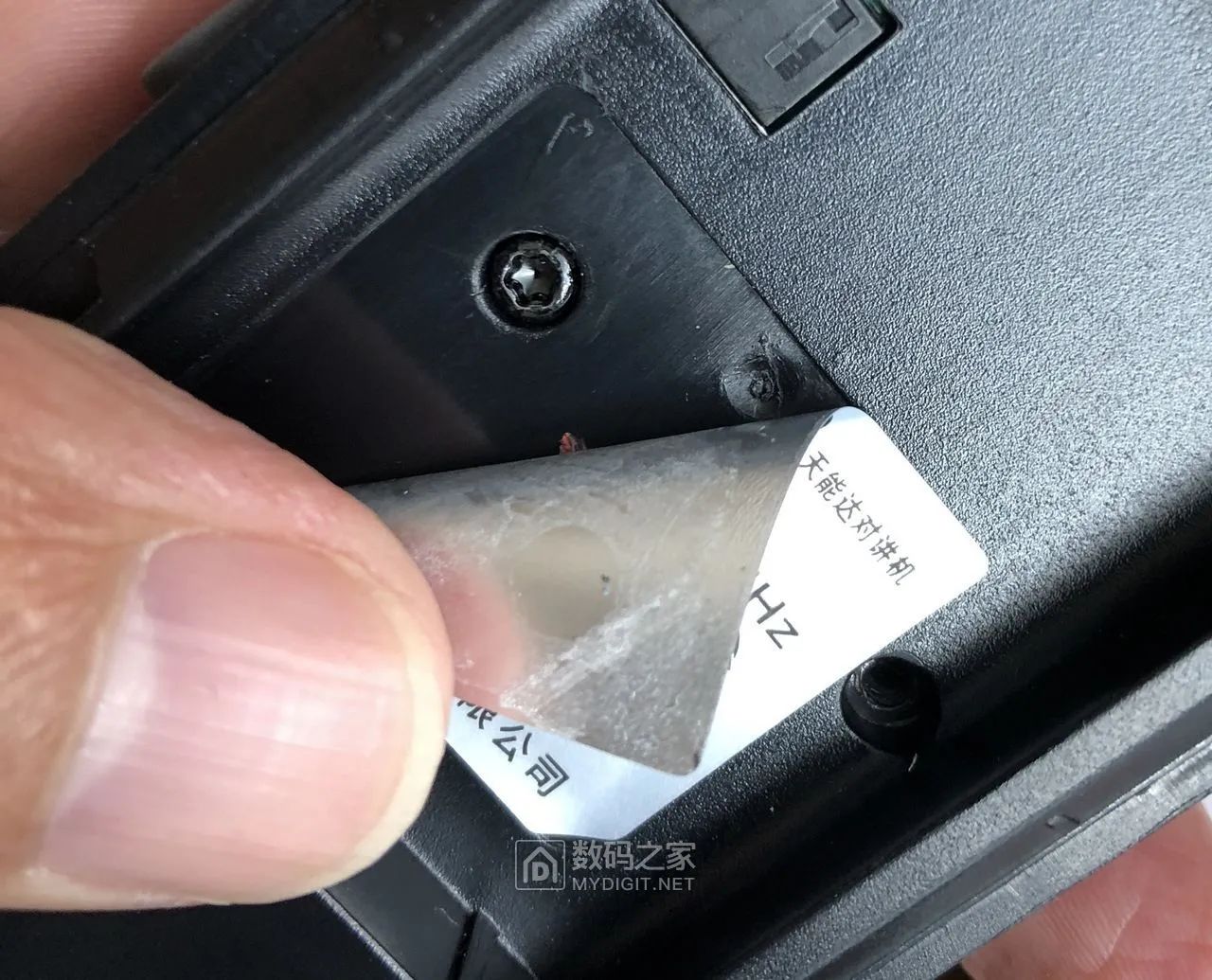

拆机时切记型号标签底部也有一颗螺丝，T8规格螺丝，用数码之家拆客工具即可

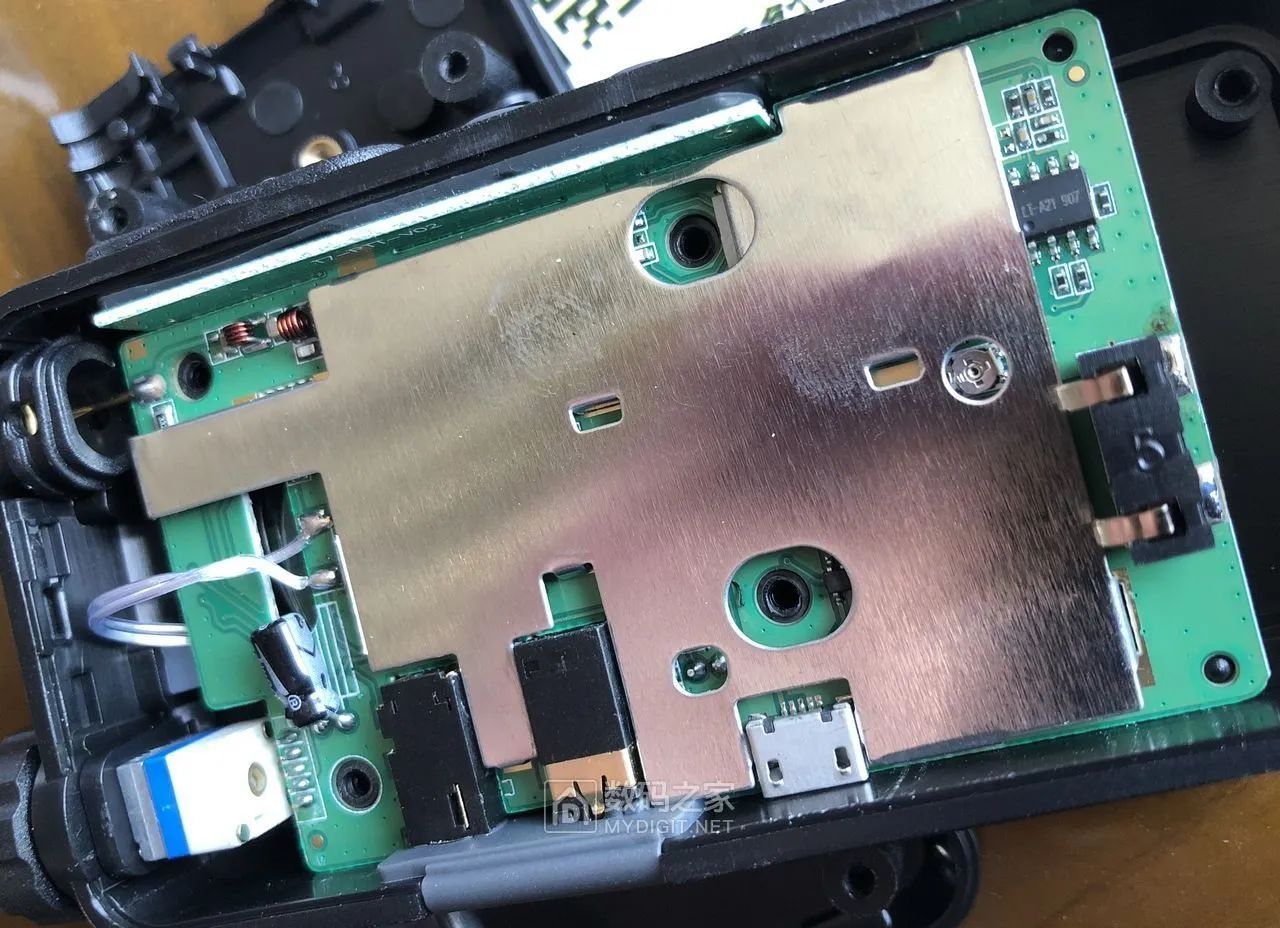

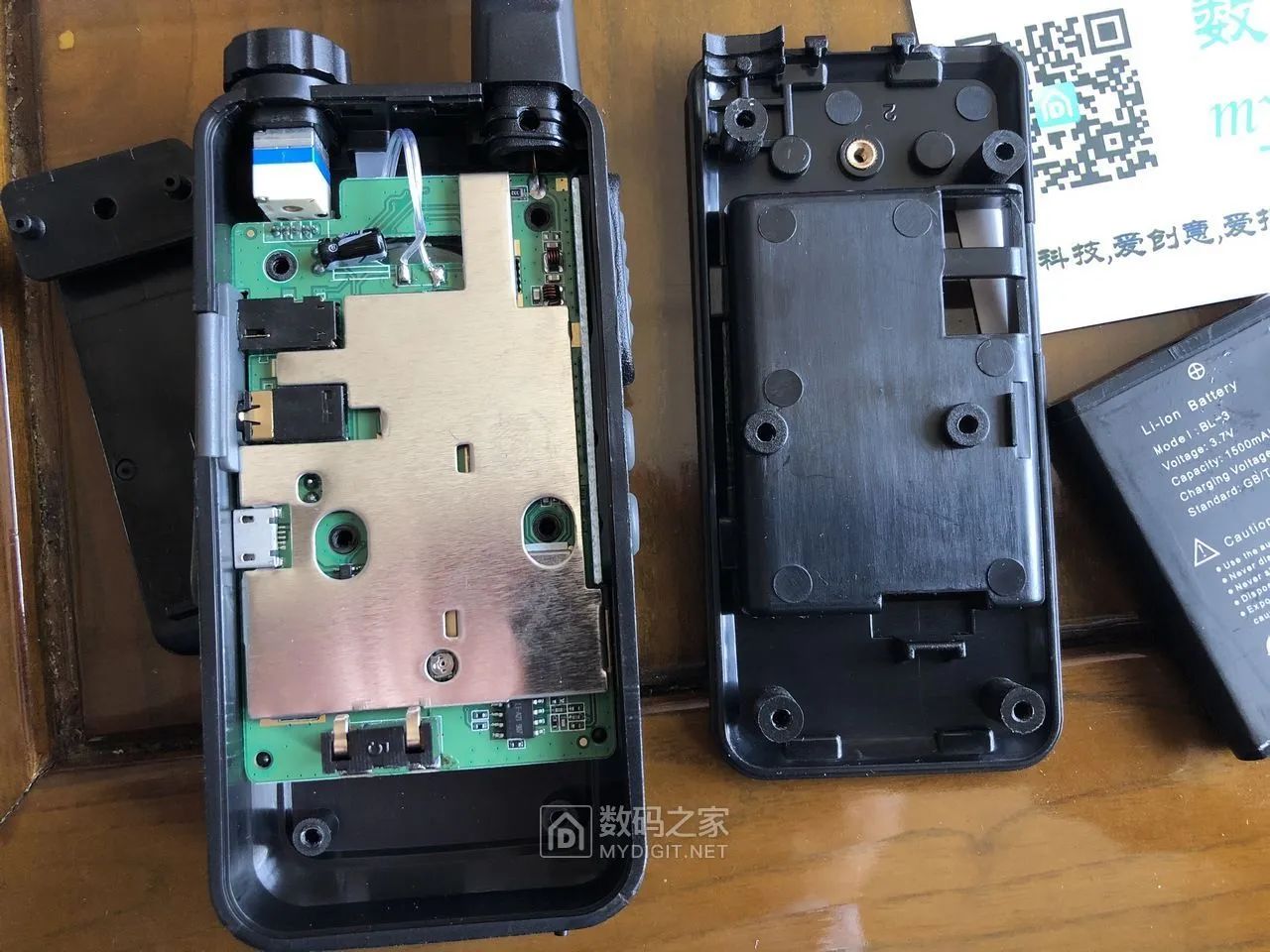

拆开了，电路板上有屏蔽罩

屏蔽罩

20191130更新

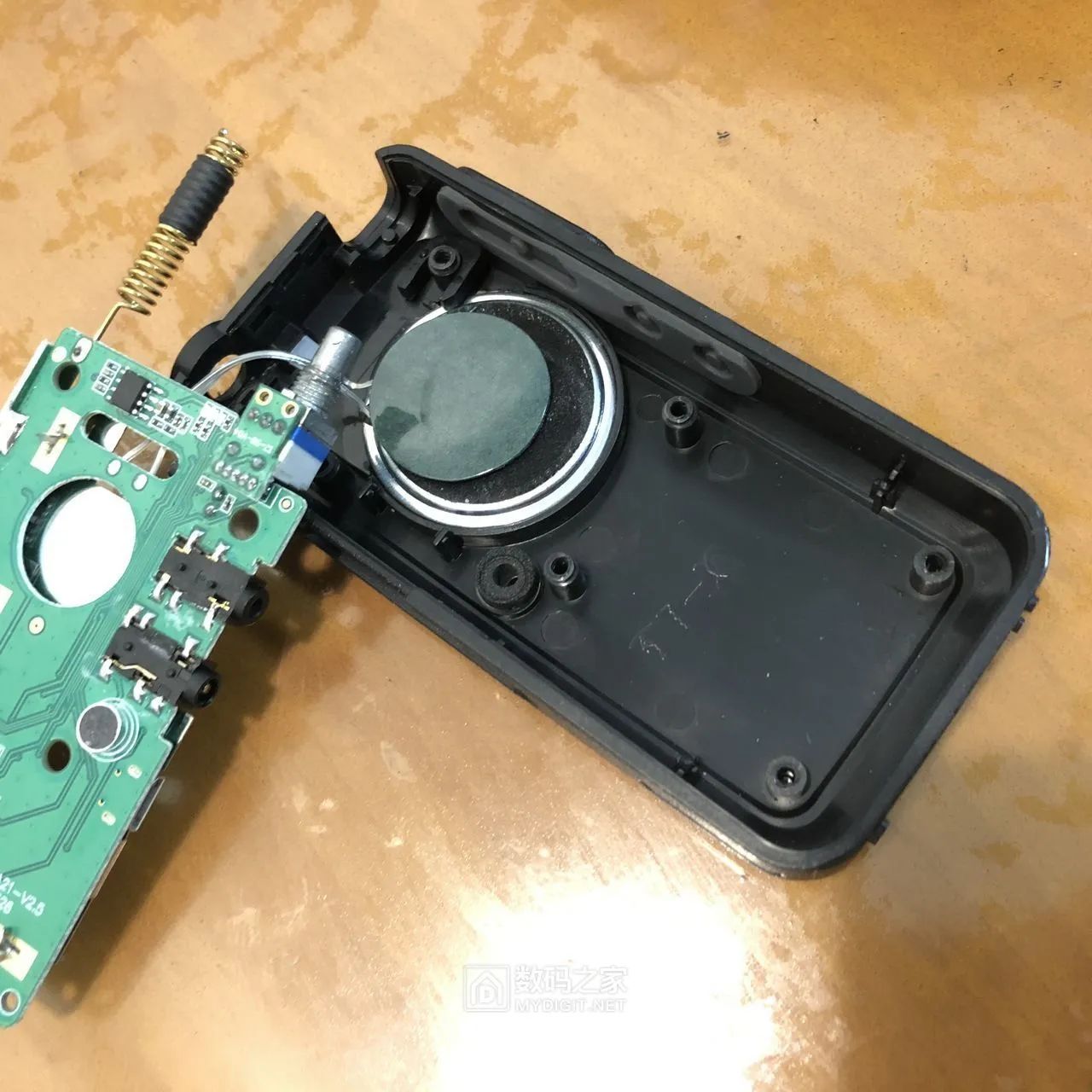

拆出电路板，可以看出基本的防水/防汗水还是可以的

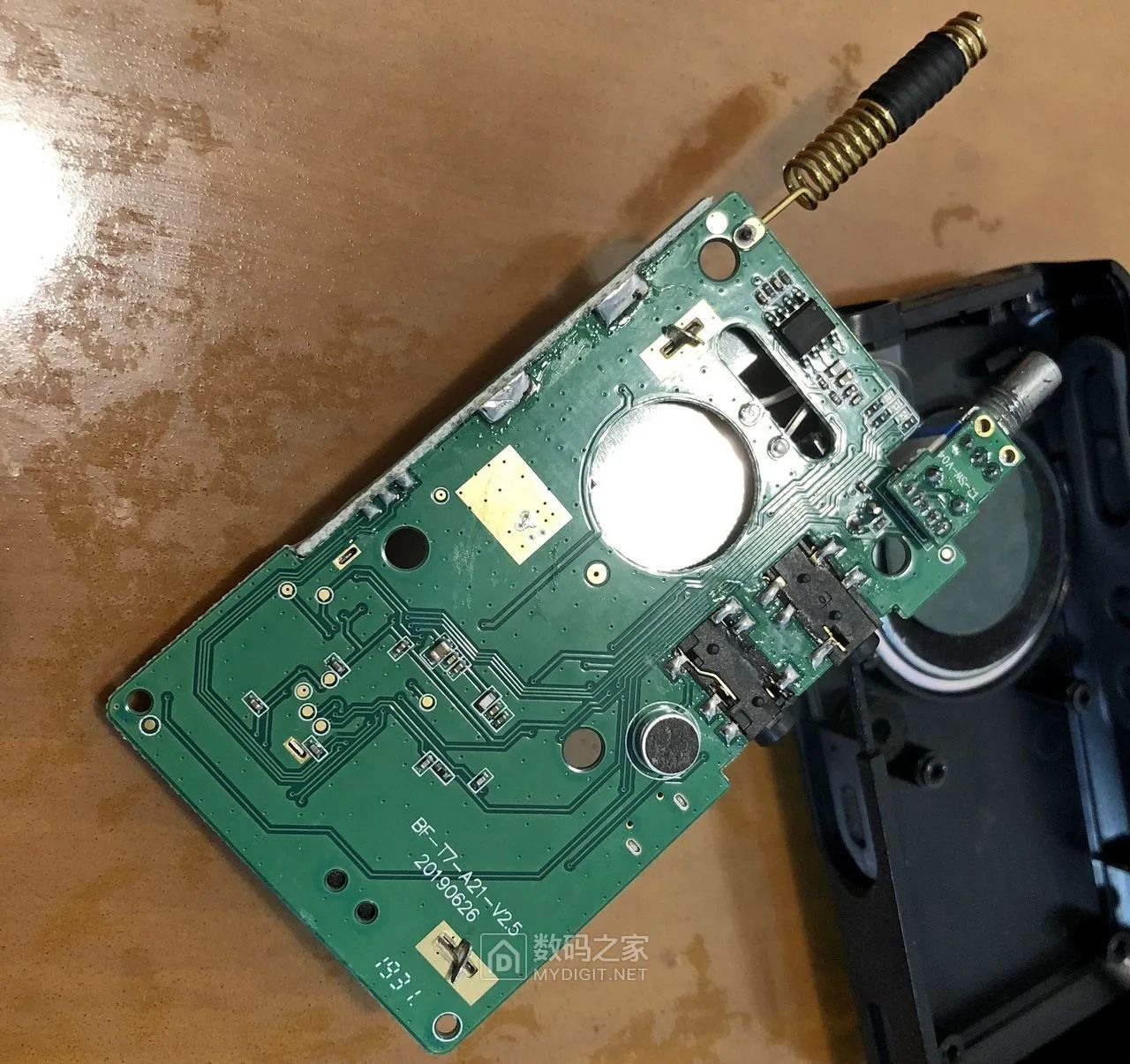

电路板反面，板号：BF-T7-A21-V2.5，20190626，基本可以证实坛友说的由宝锋代工（与宝锋R5电路相同/拆机）

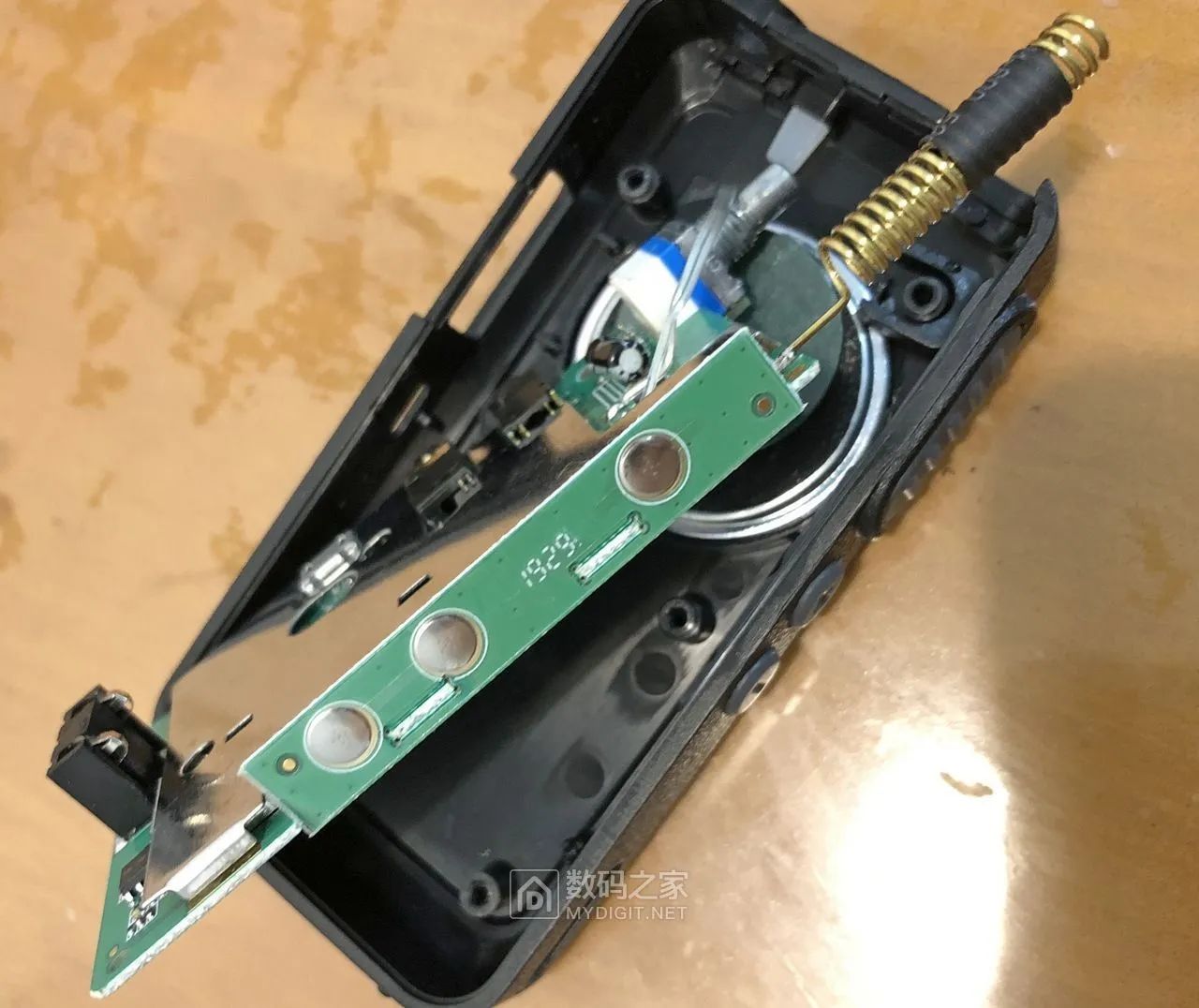

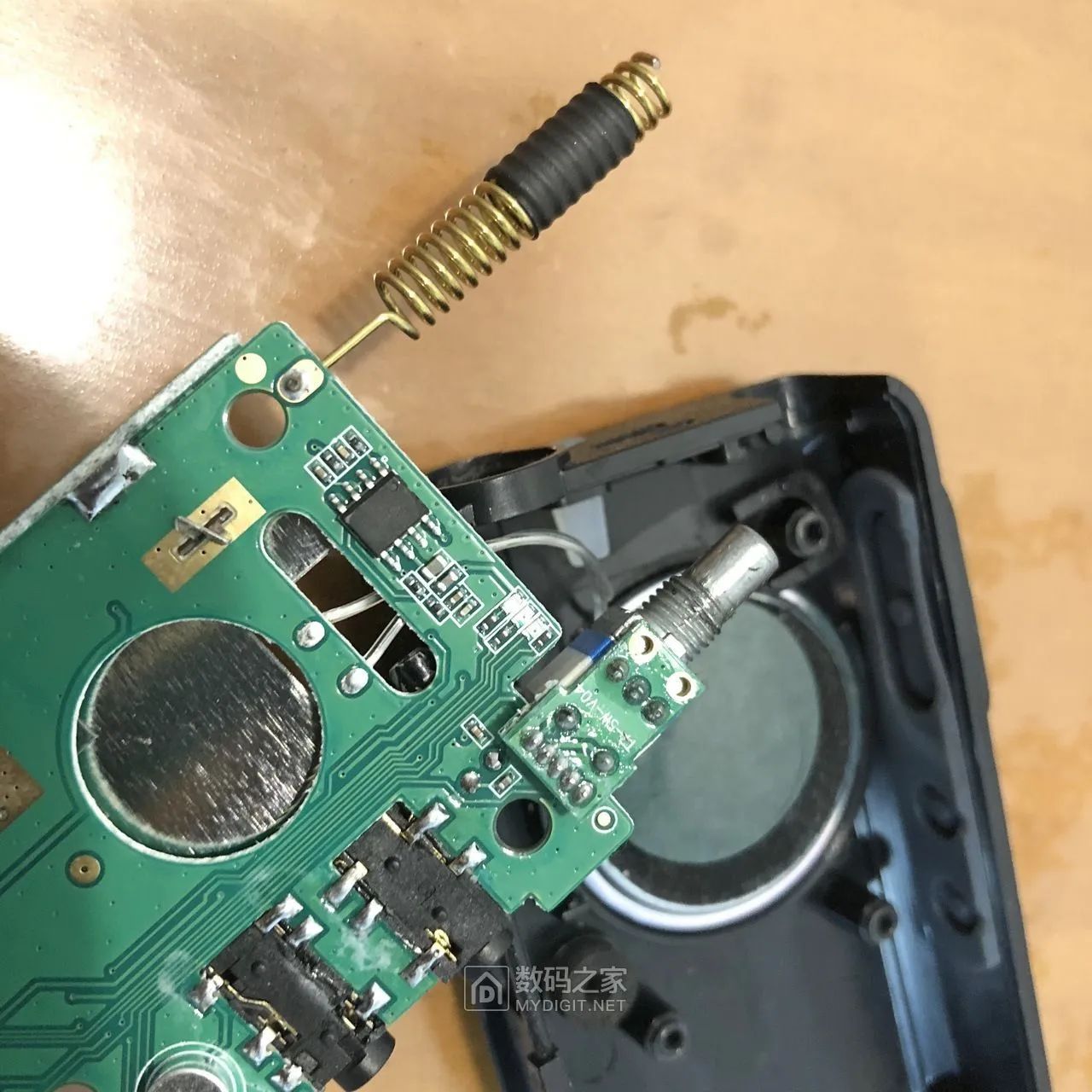

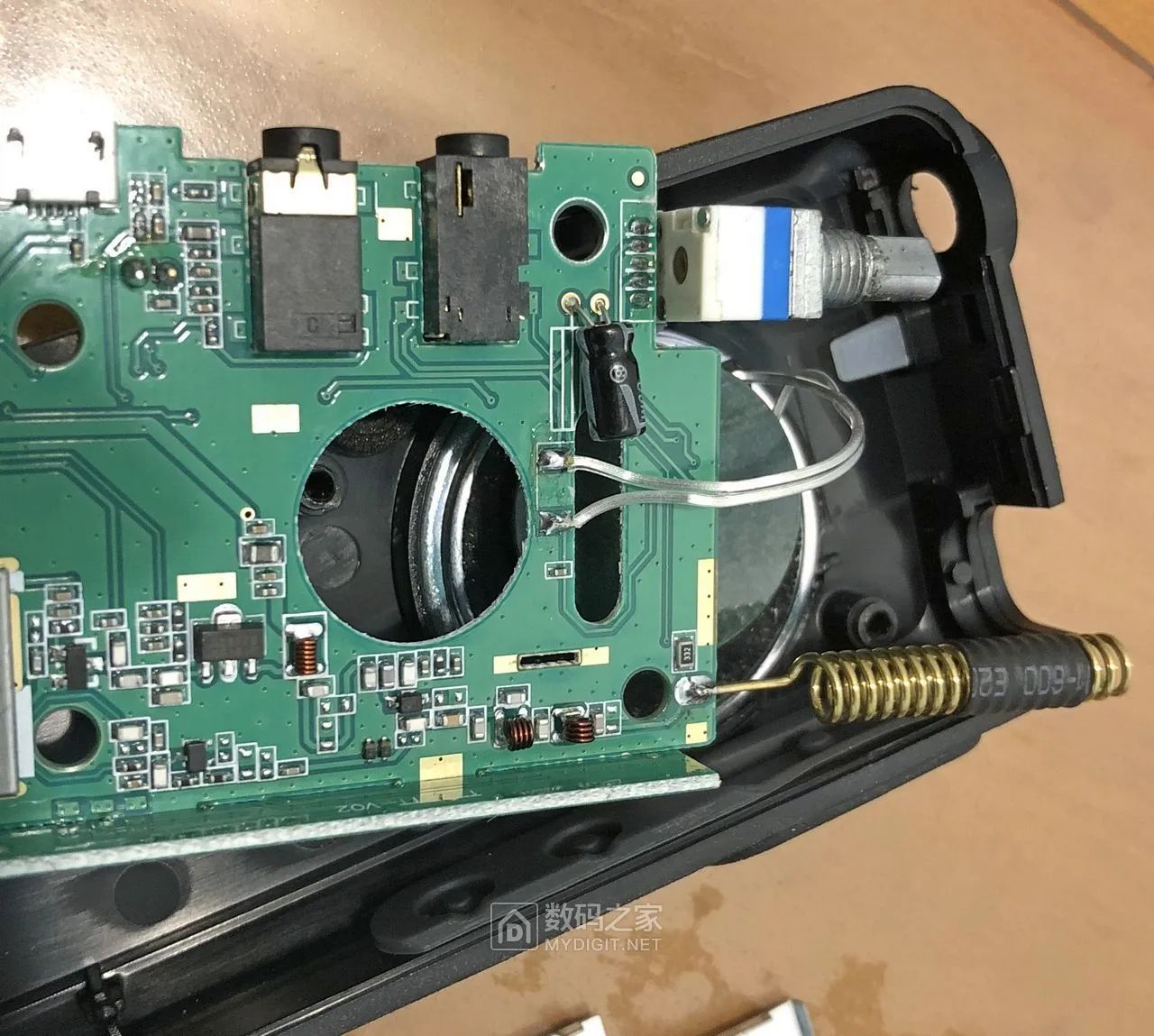

天线和电位器特写

薄膜按键

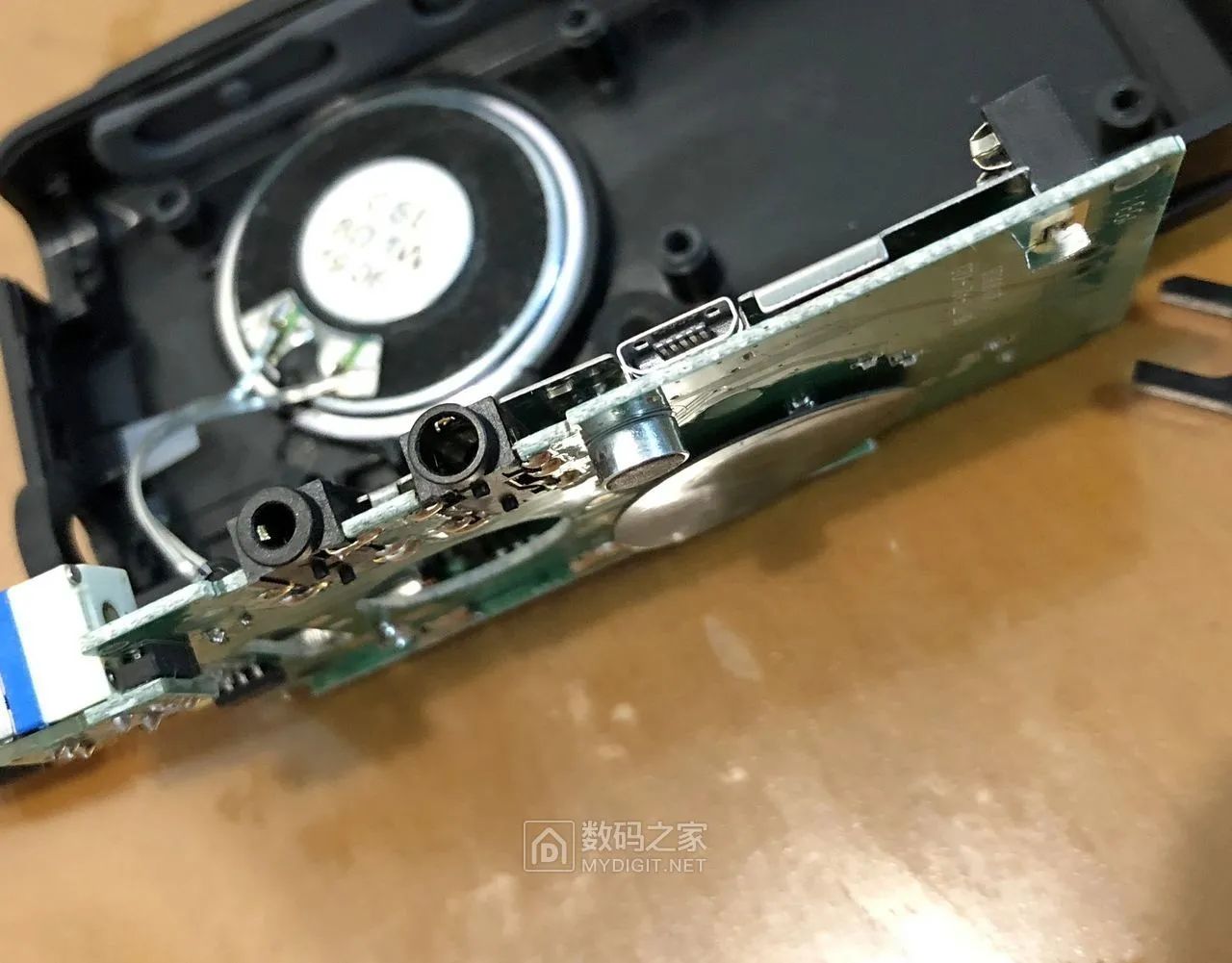

Micro-USB、耳机、话筒插孔

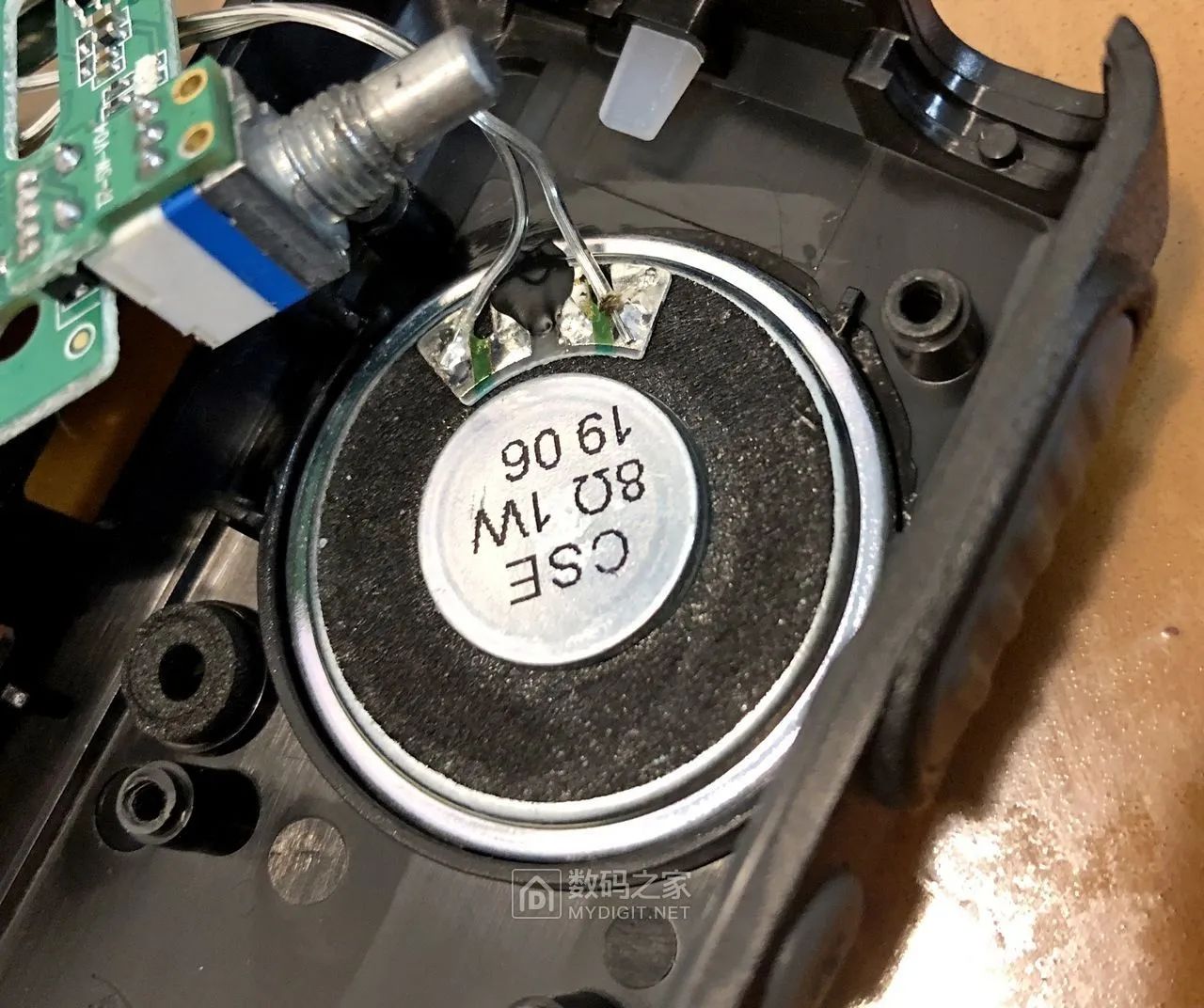

CSE 8Ω/1W 喇叭

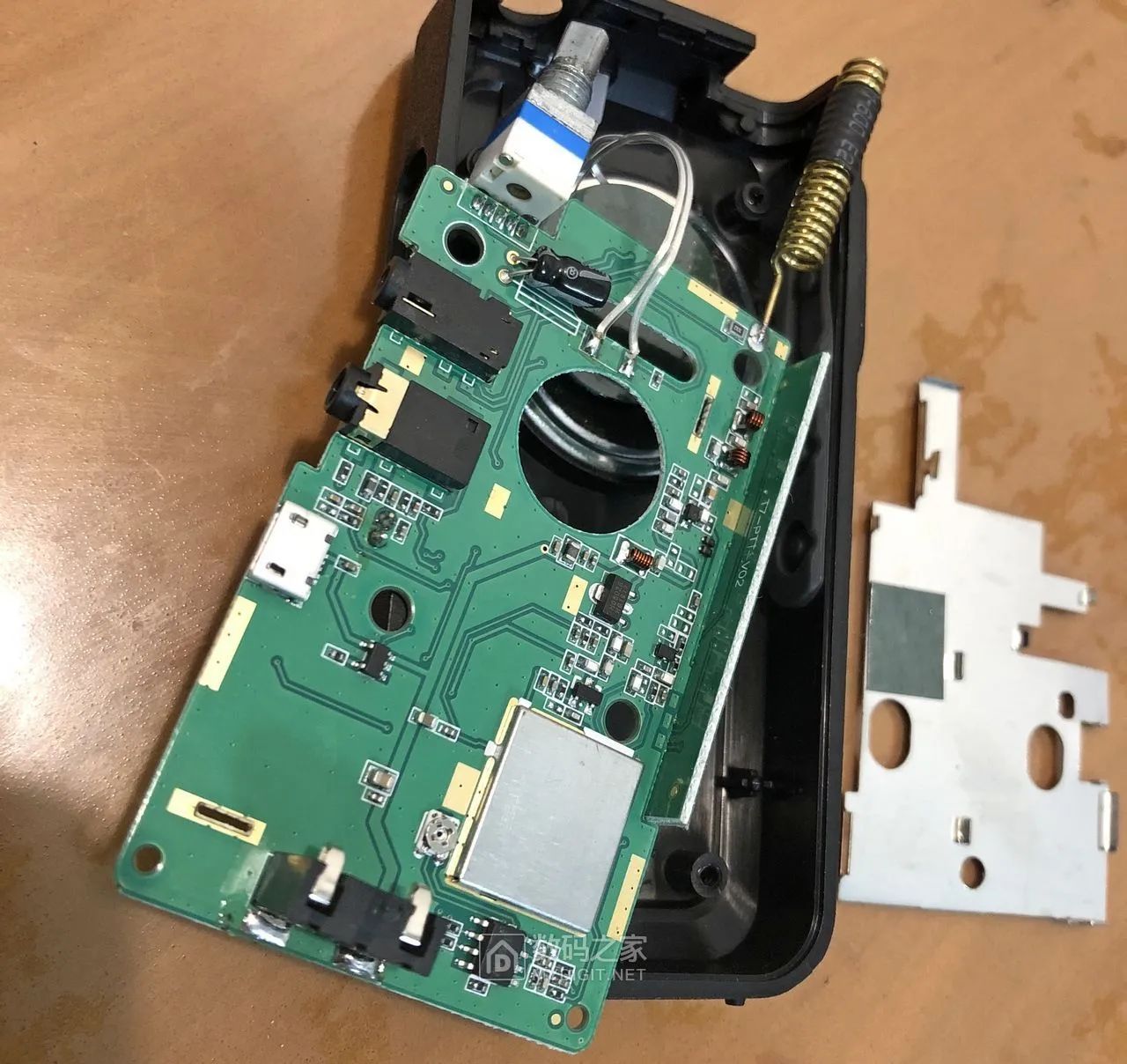

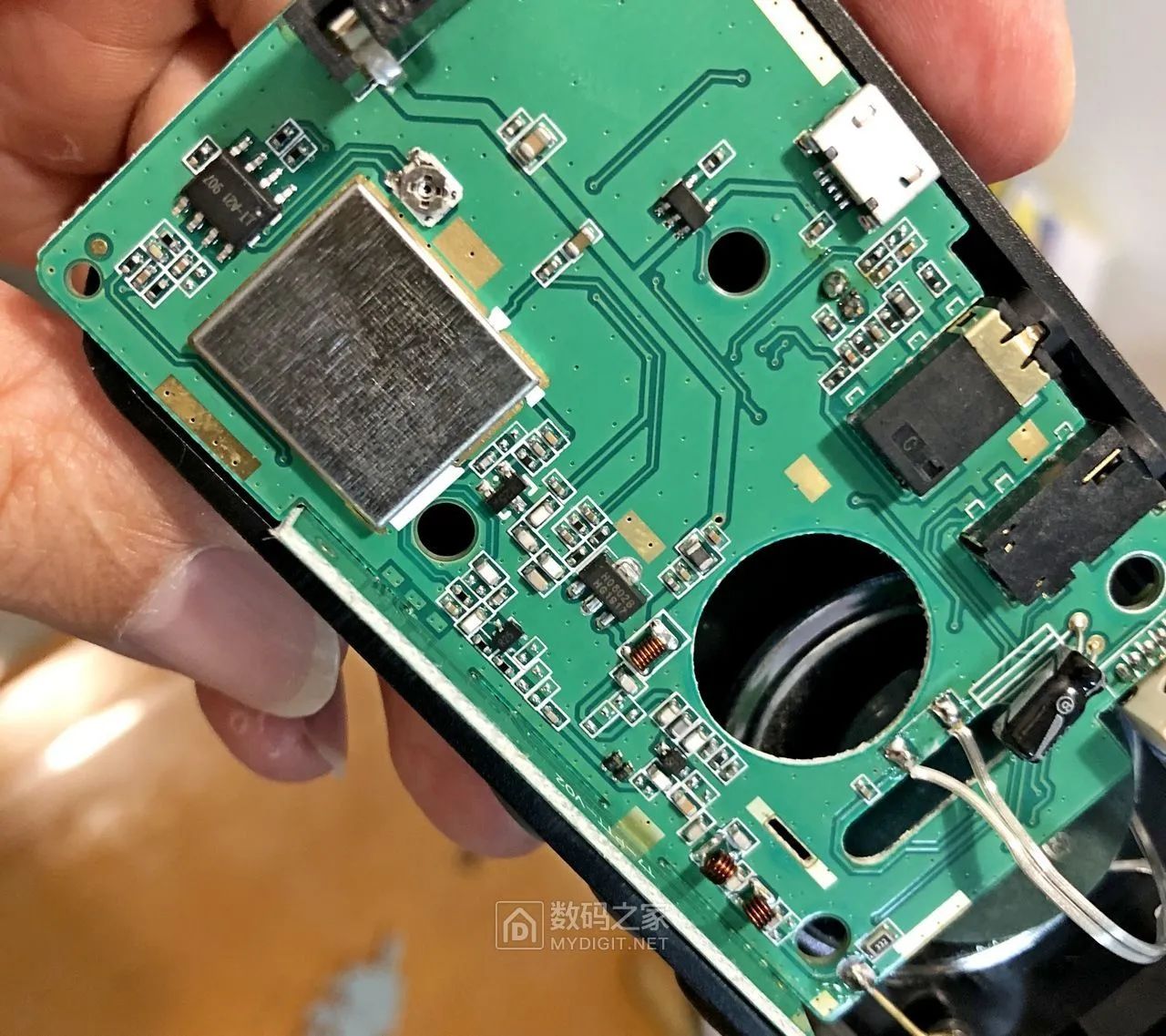

卸下屏蔽罩，里面还有个小屏蔽罩

5脚的是充电IC，应该是TP4057，另外请注意看USB插座的数据脚是空的，所以Micro-USB接口只是用来充电的。写频需要通过K头（耳机/话筒）插口。

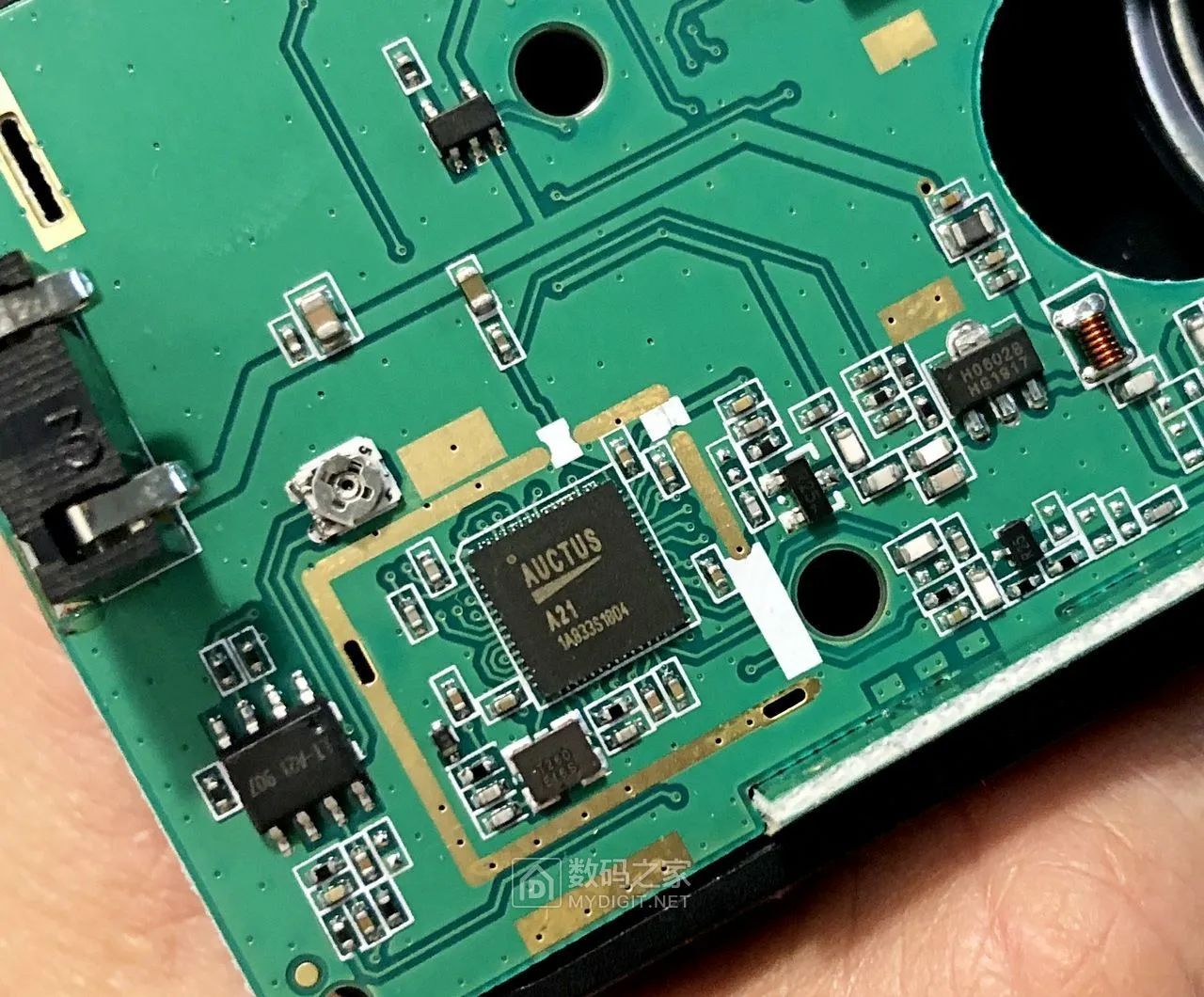

打开小屏蔽罩：AUCTUS A21 对讲机的大脑，暂时查不到资料
HG1917 应该是发射管
LT-A21 907 暂时查不到这颗IC资料

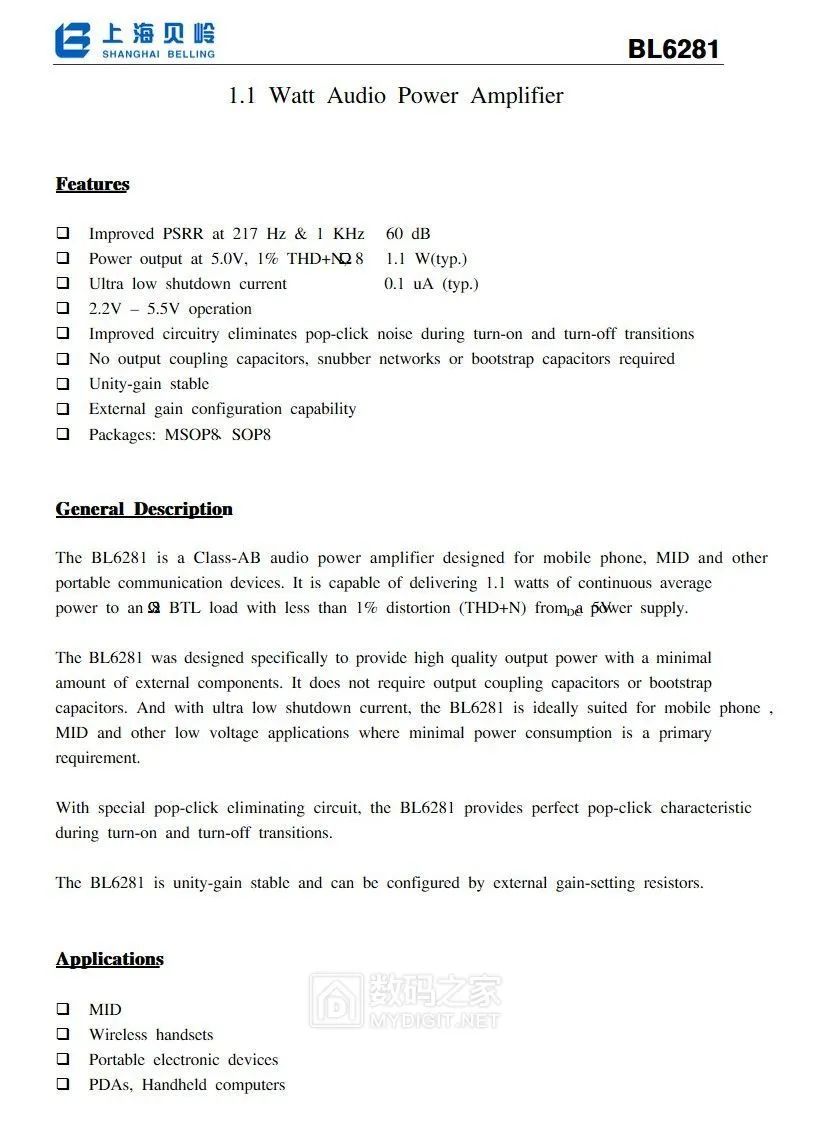

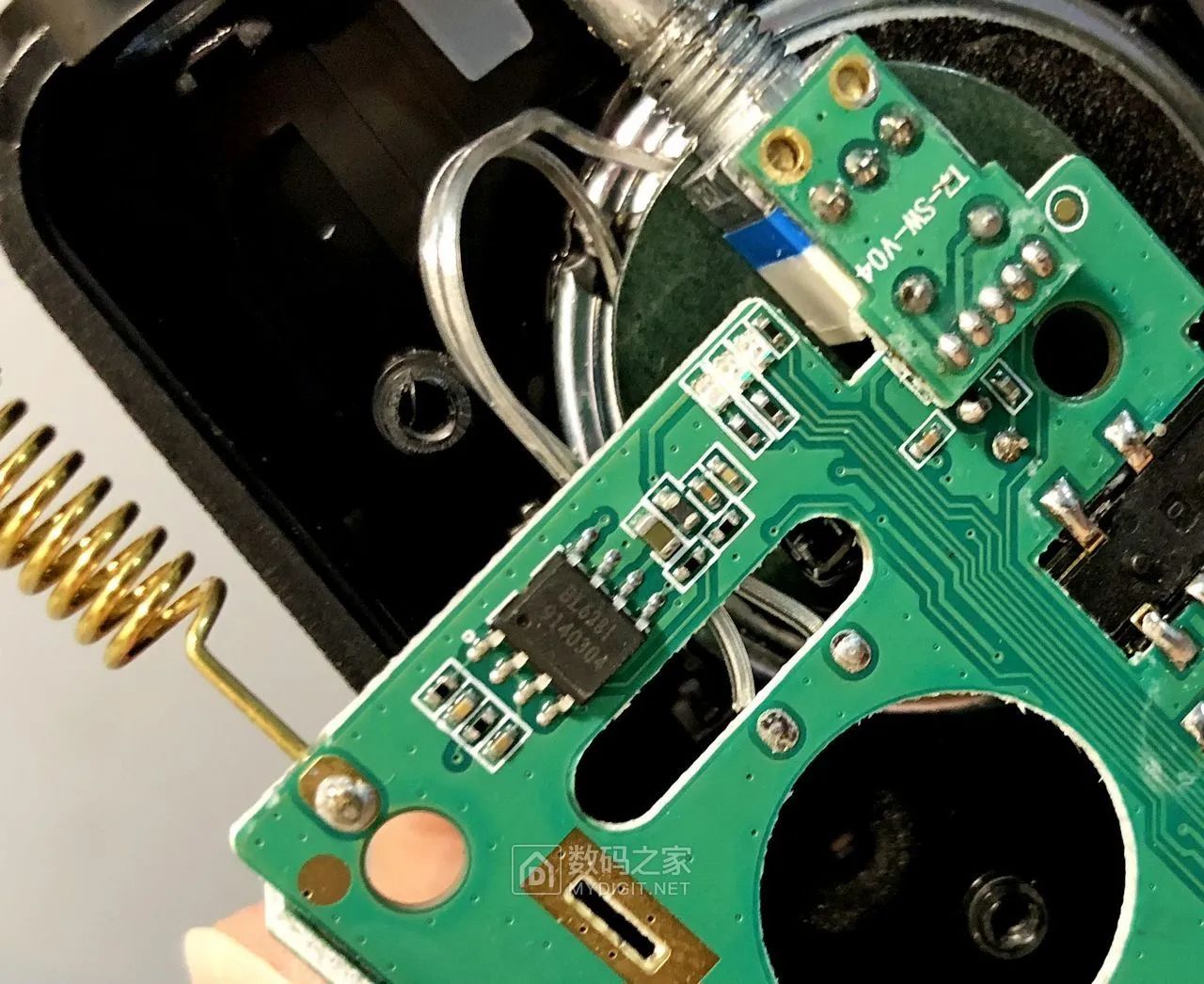

BL6281（BELLING/贝岭）1.1W音频功放芯片
