拆解报告：elite酷亿老友护理对讲机MC-300

主页（http://www.pttcn.net）：拆解报告：elite酷亿老友护理对讲机MC-300

随着智能手机的普及，受限于通话距离的对讲机已经淡出了普通大众的视野，仅有少部分的工作场景还在使用对讲机进行通话。但其操作简单，使用方便的特点逐渐的被特定人群采用，护理便是其中的一种使用场景，此次我爱音频网就为大家带来了这样一款产品。

elite酷亿老友护理对讲机MC-300专为守护失能老人，助力护理所打造。采用了主机加子机的方式，最大传输距离可达10公里。外观设计上也比较人性化，主机体积相对更大，对应了众多不同的功能。子机体积小，面板上仅有呼叫一个按钮，提升老人的可操作性。这样一款产品内部结构会是怎么样的呢？下面就让我们一起来看下吧~

一、elite酷亿老友护理对讲机开箱

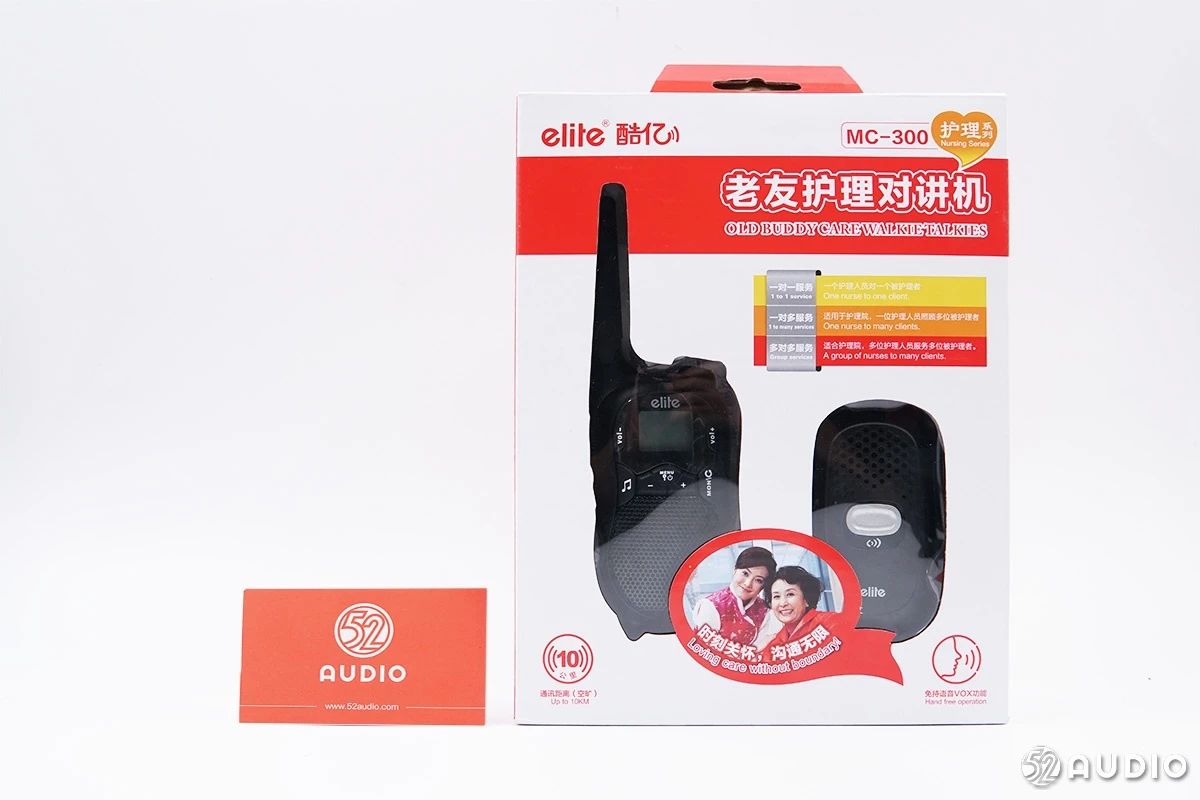

包装盒正面，左上方有elite酷亿的品牌LOGO，右侧为产品名称和型号老友护理对讲机MC-300。中间区域有产品的外观渲染图，使用方式可实现一对一服务，一对多服务以及多对多服务。下方有使用场景图和产品宣传语时刻关怀沟通无限。下方左右两侧有10KM通讯距离和免提语音VOX功能两项产品特点。

背面有品牌名称，产品名称应用场景渲染图；10KM通讯距离和免提语音VOX功能两项产品特点；包装盒内物品；产品支持功能；以及生产厂商的部分信息。

左侧有elite品牌LOGO和图文展示的六项产品特点，包括免提语音VOX功能、10KM通讯距离、灵敏度设定功能、迷你USB充电线、20通讯频道、内置聚合物锂电池。

打开包装盒。

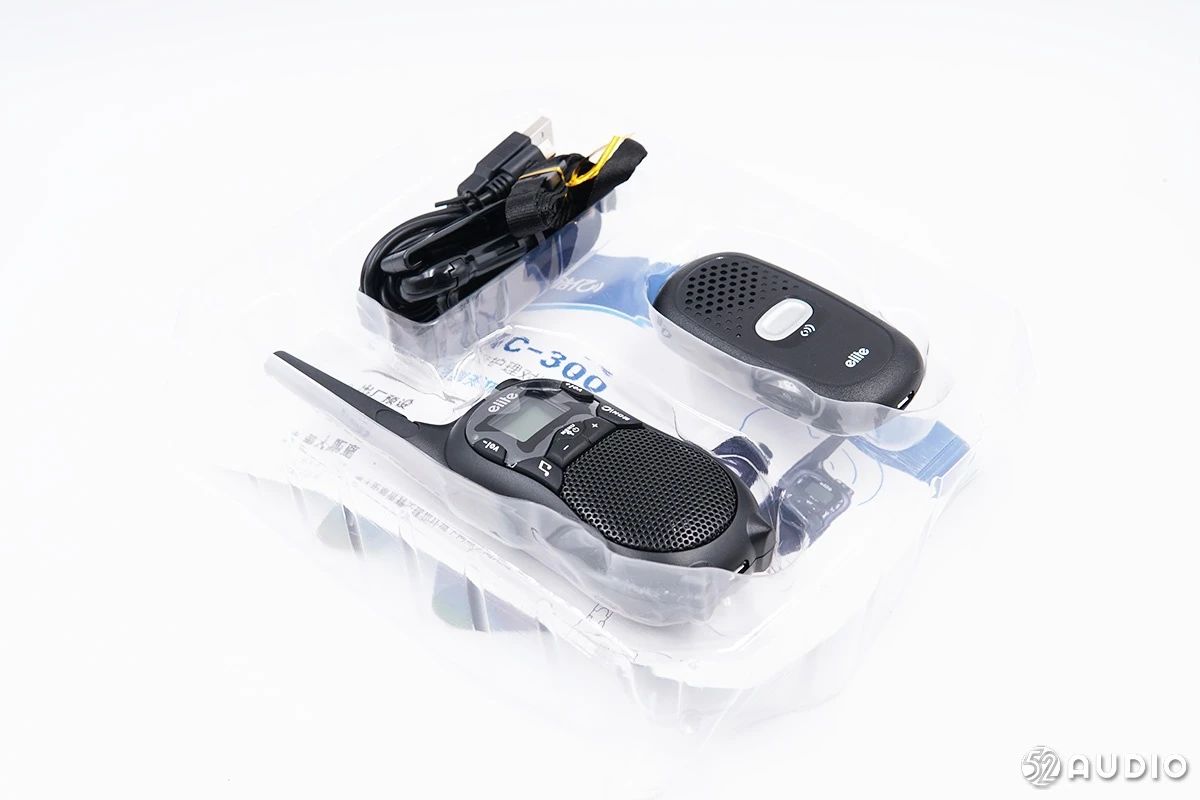

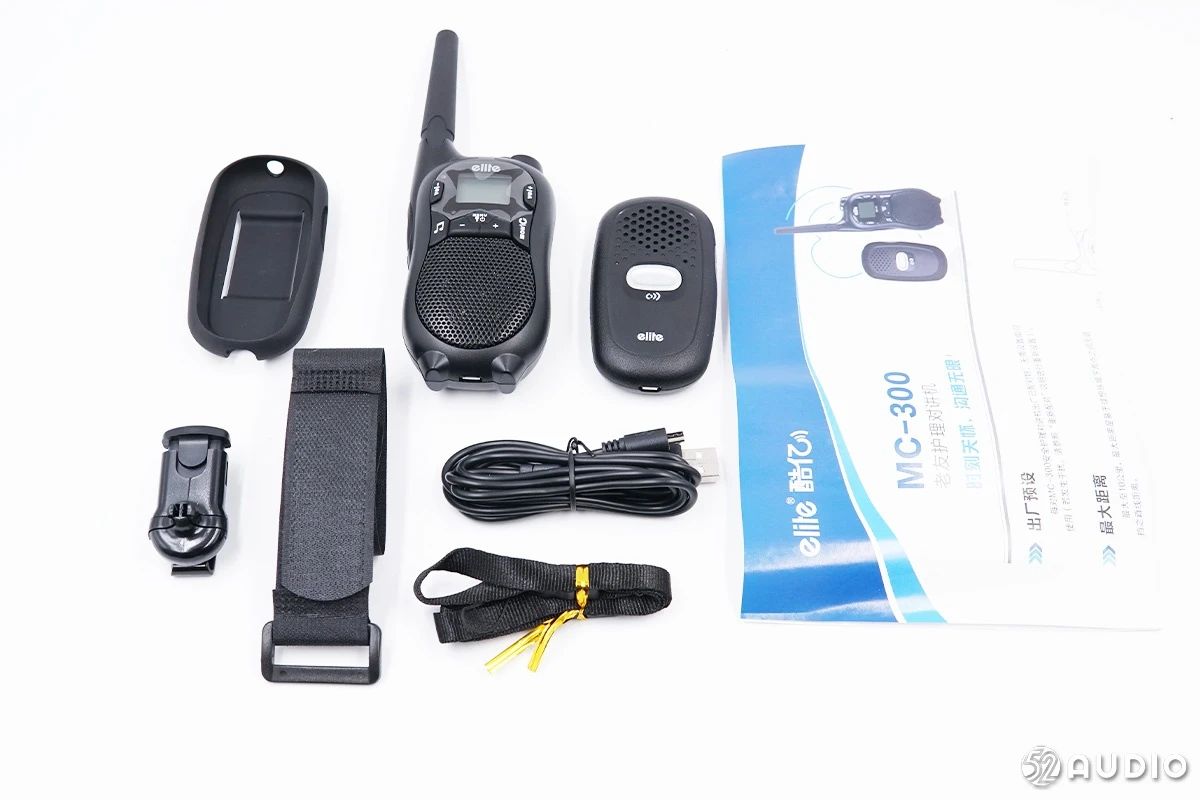

包装盒内物品有对讲机一对，子机保护套，充电线，产品说明书，两种不同方式的便携带和一个便携器一个。

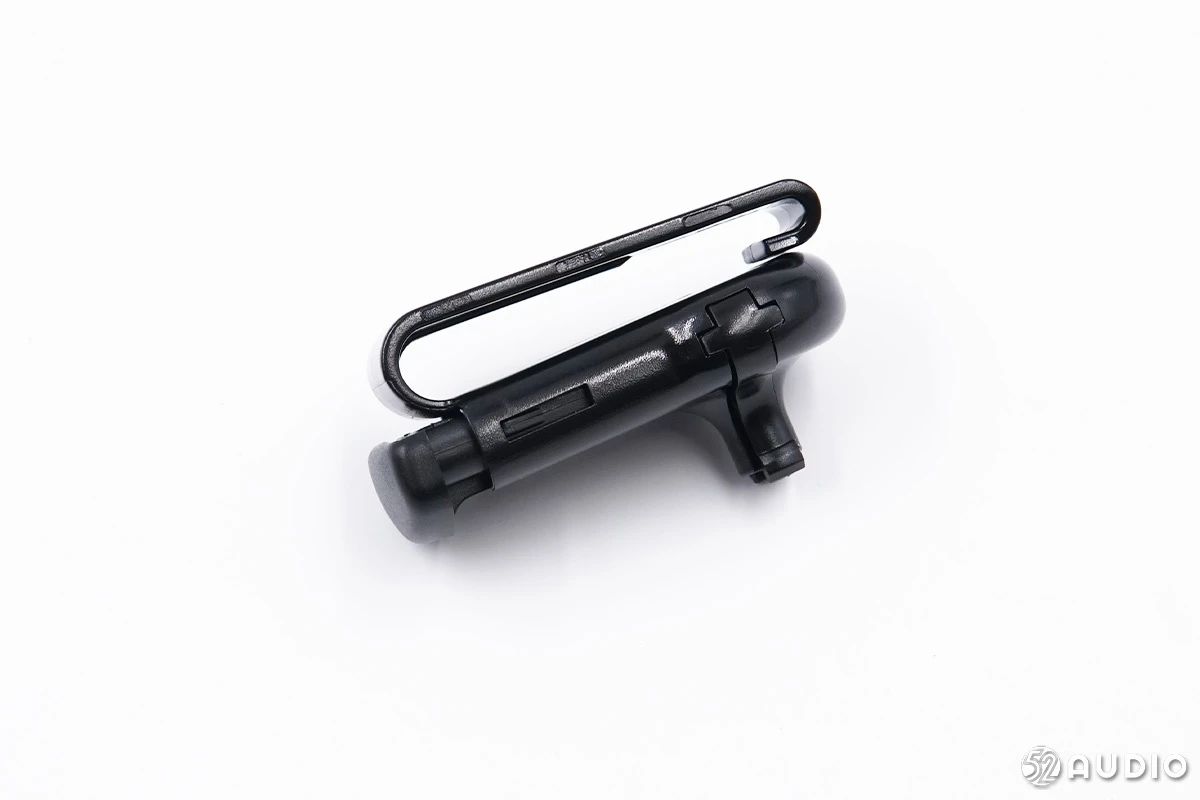

对讲机便携器，可将对讲机置于上面悬挂到衣服上，增加便携性。

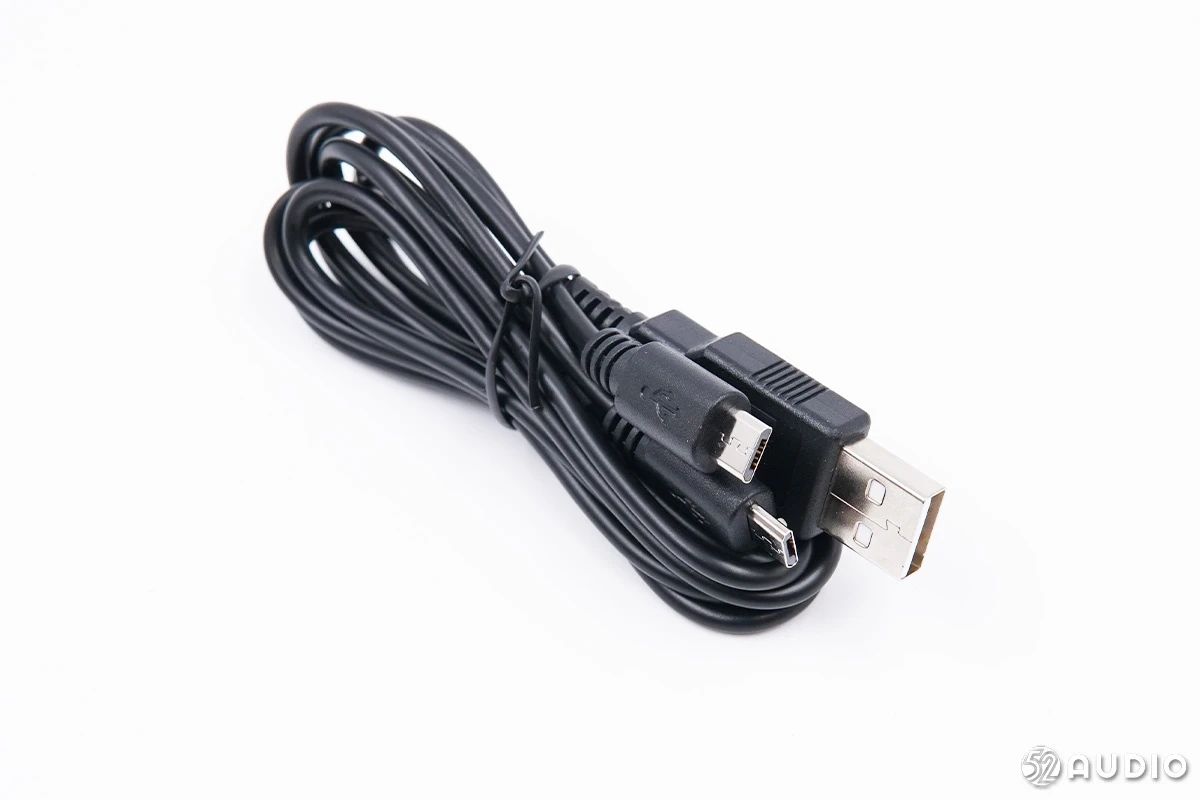

USB-A to Micro-B充电线，可同时为子母机充电。

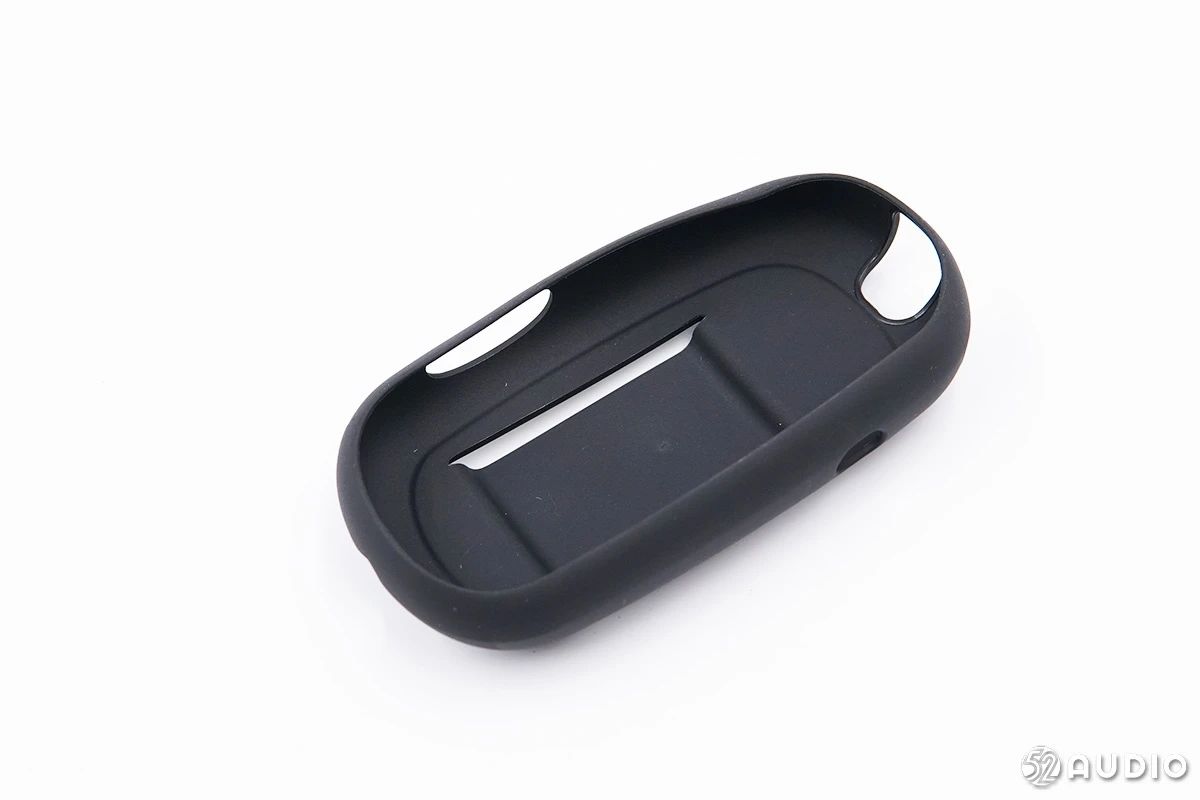

子机保护套。

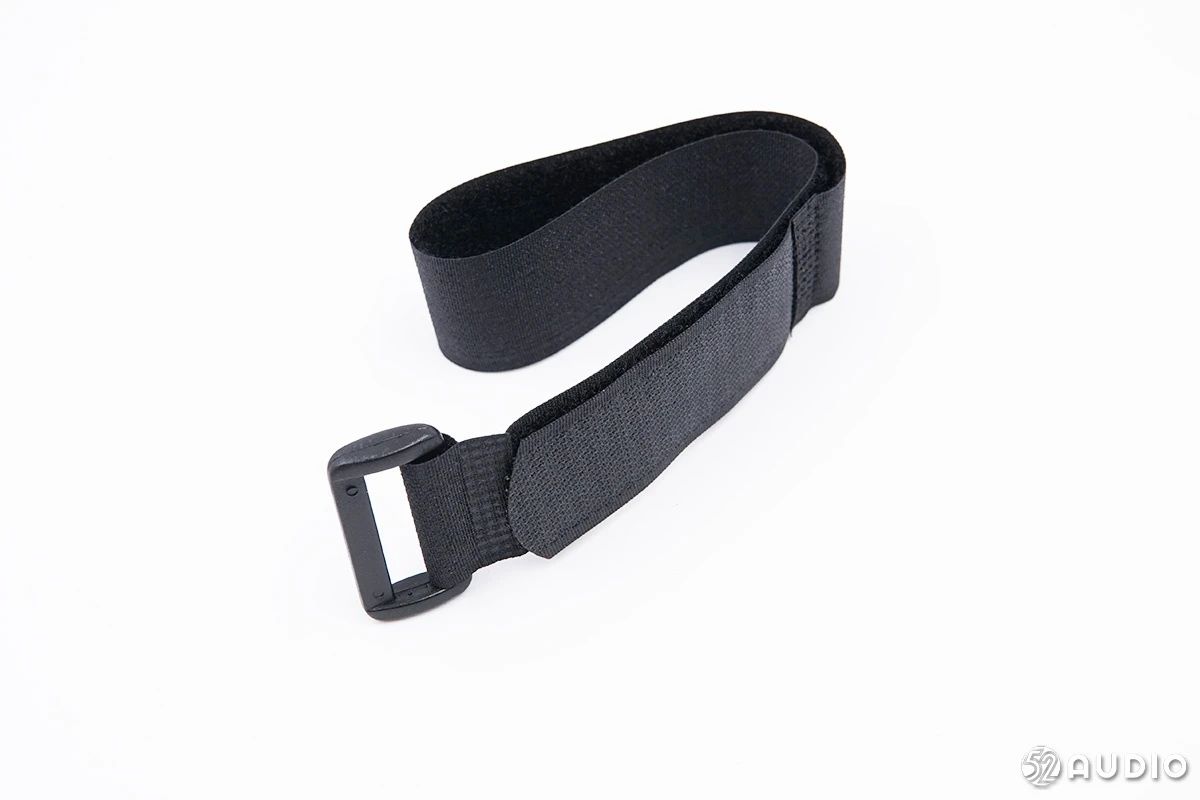

便携带，可将对讲机束于胳膊上，增加便携性。

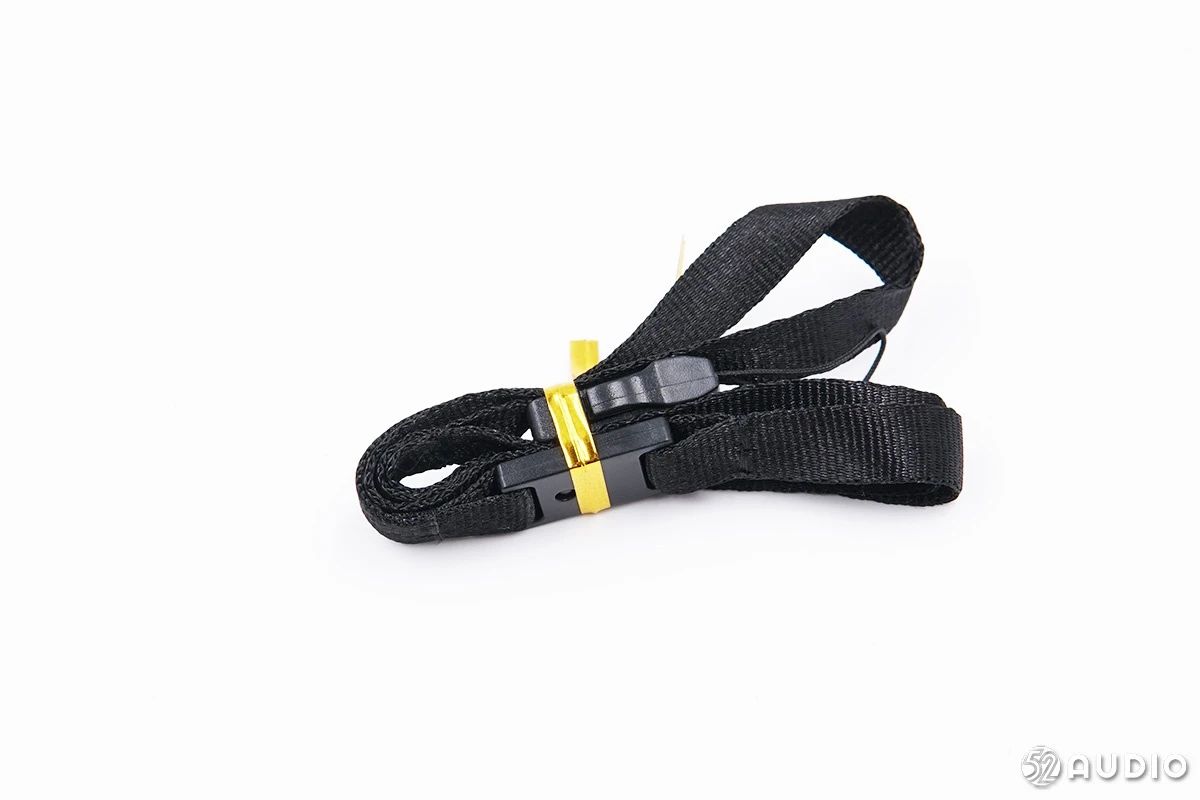

便携带一根，可将对讲机悬挂于脖颈上，增加便携性。

对讲机子机正面，仅有一个PTT通话键并做了通话标识，下方印有elite品牌LOGO。

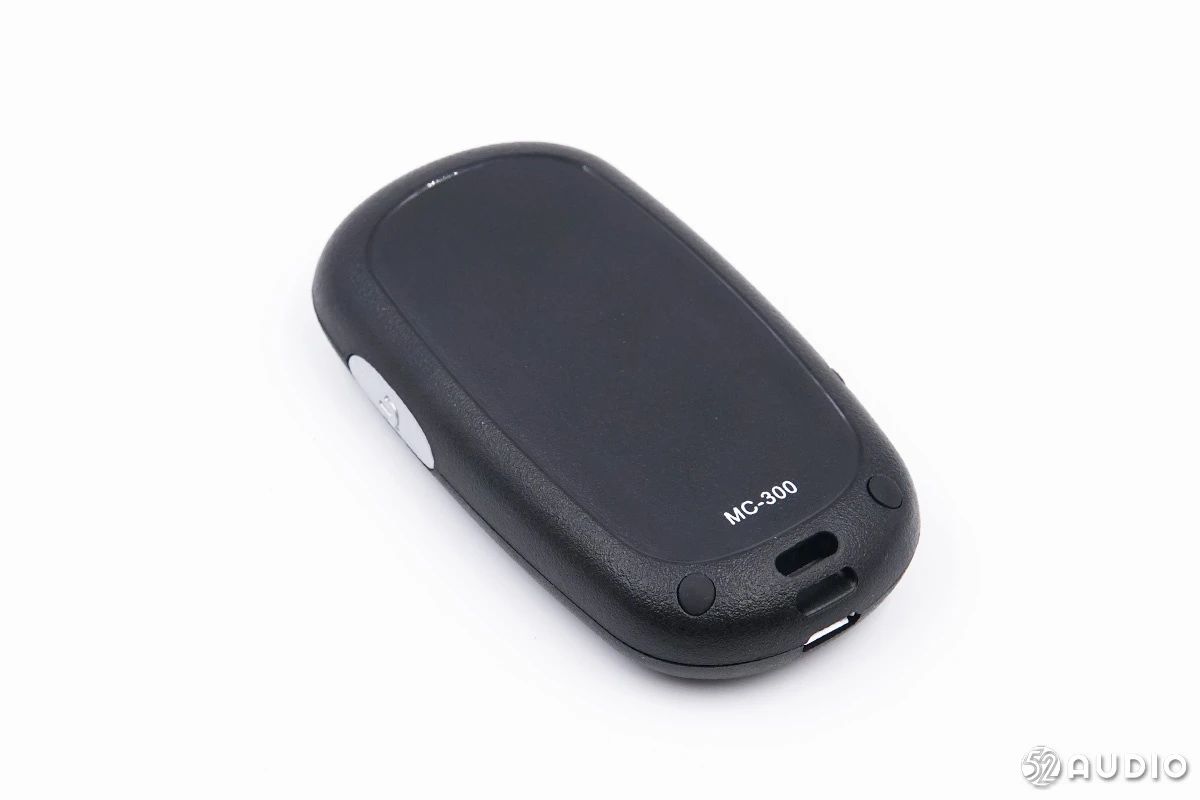

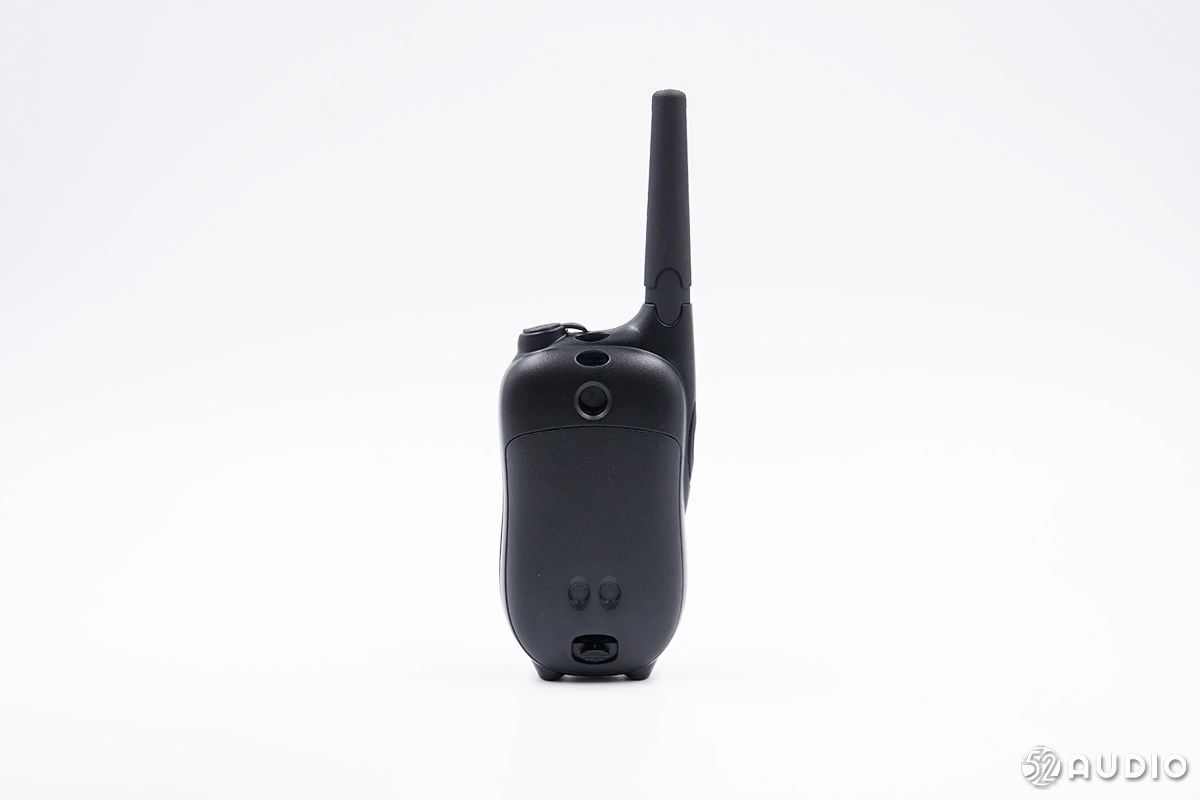

背面靠近底部有两个脚垫，以及印有产品型号MC-300。

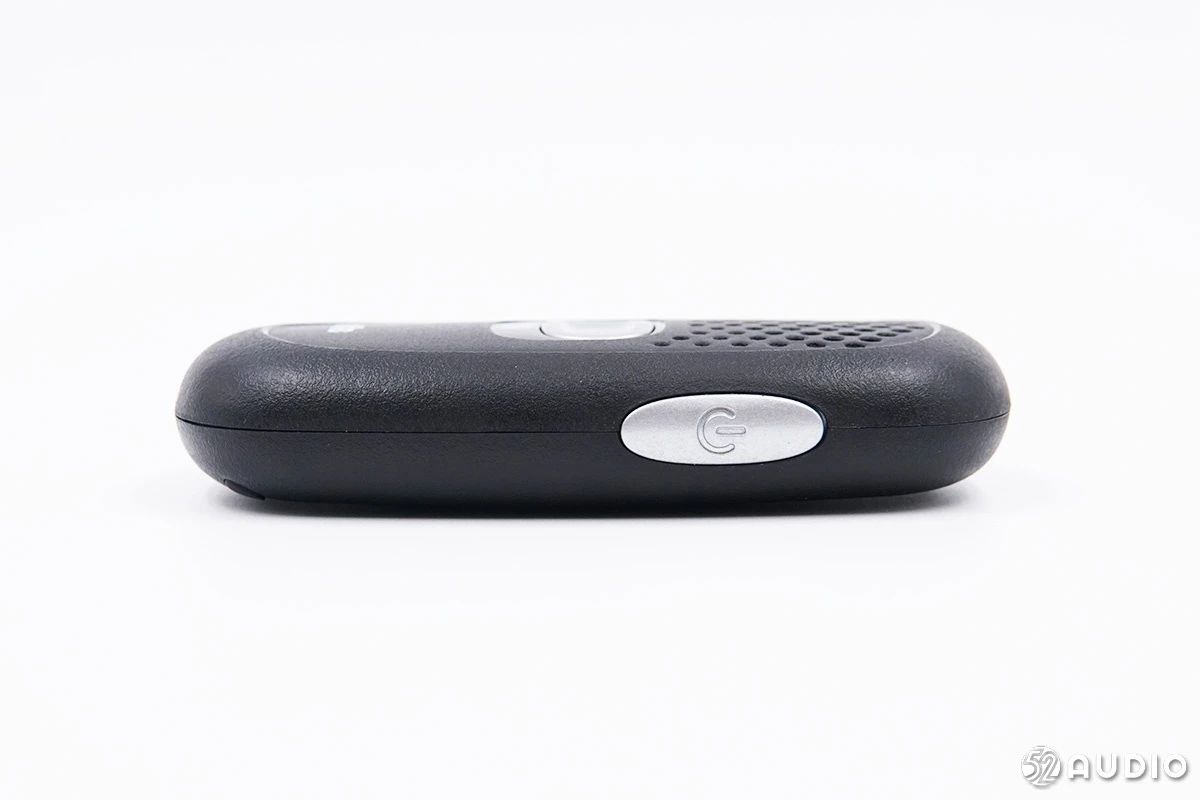

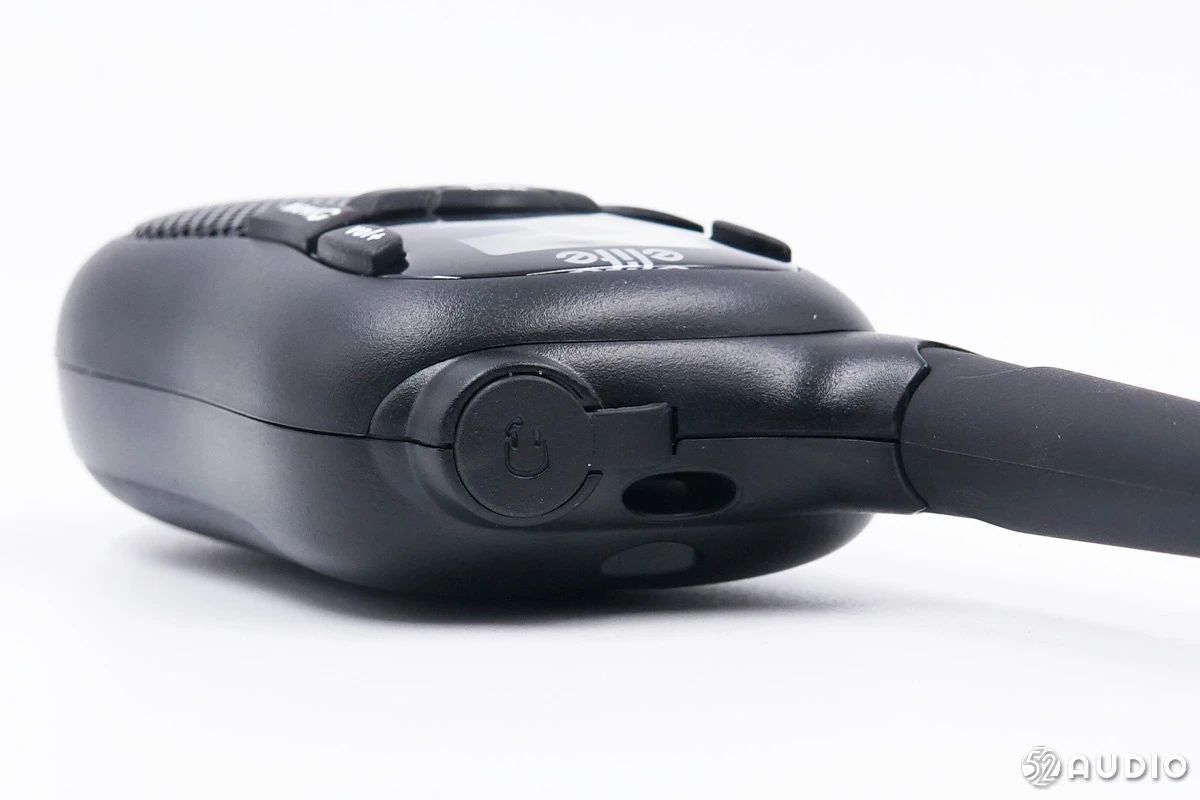

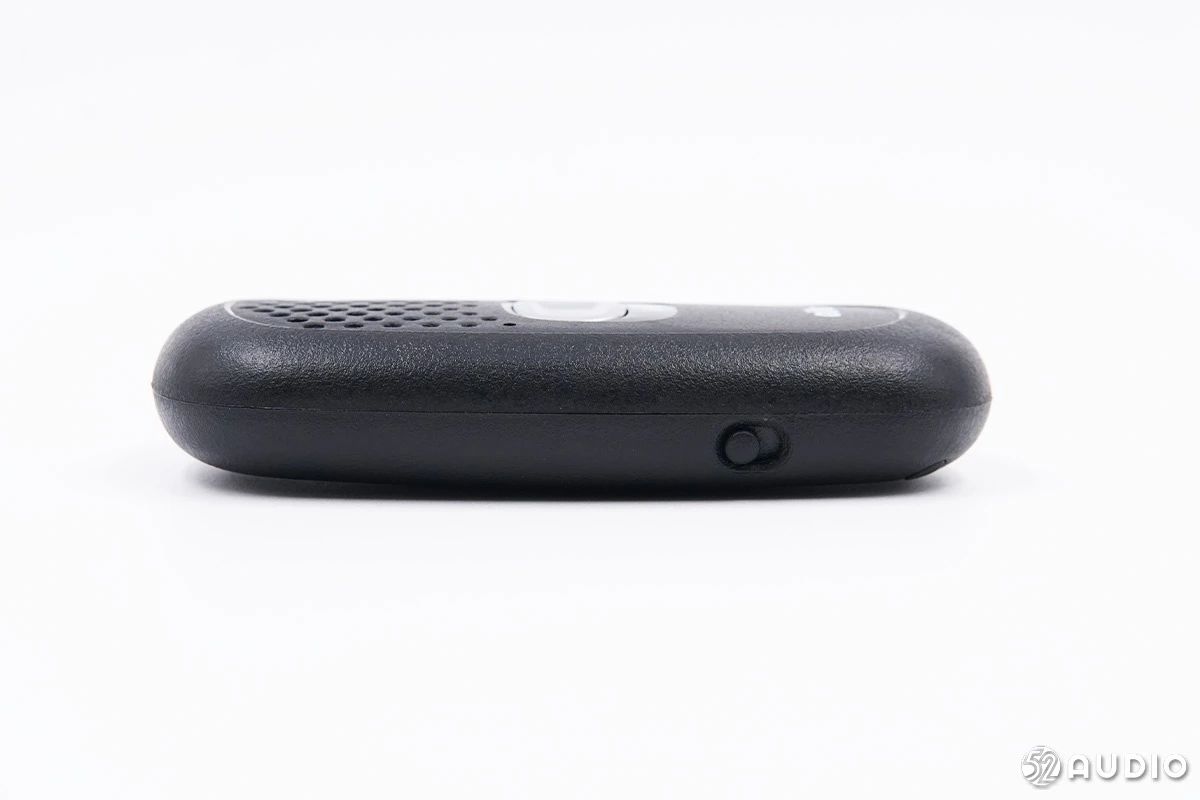

右侧为电源开关键。

左侧为上下推动式的音量档位大小开关，与主机的按压式不同，能够有效提升老人的可操作性。

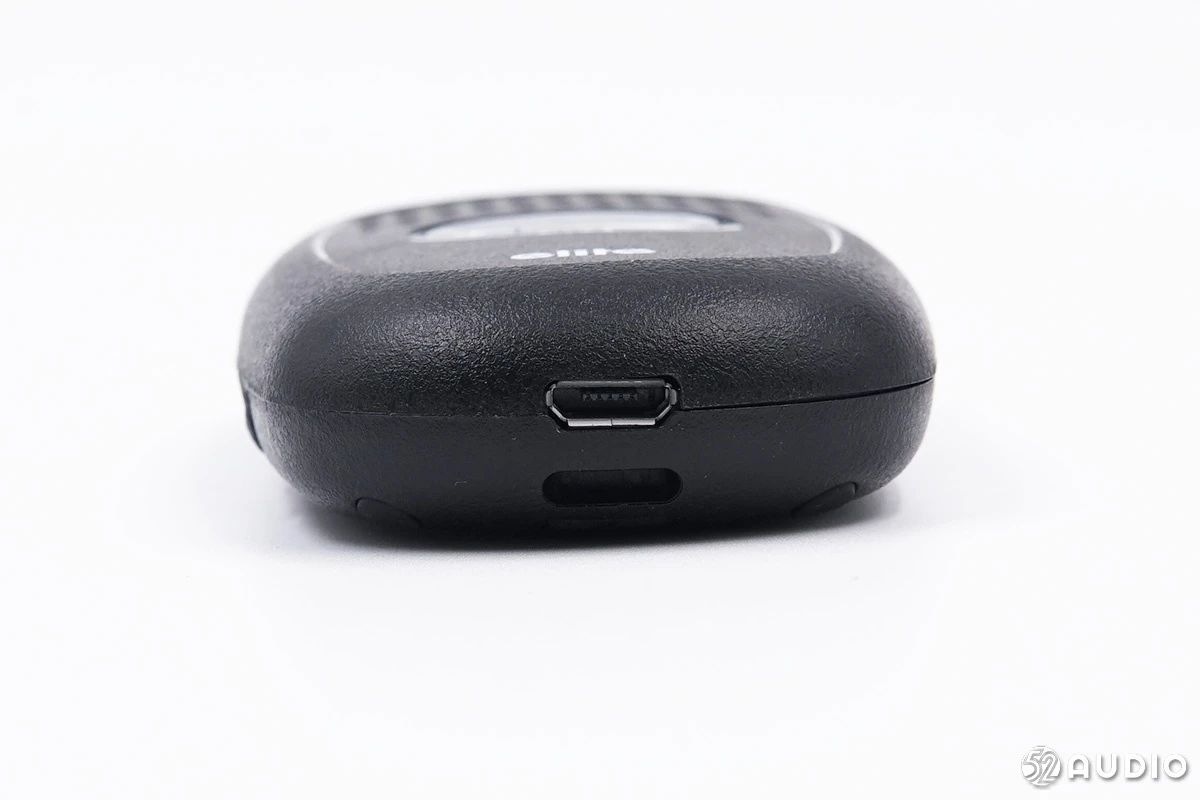

底部为Micro-B充电接口，以及脖挂便携带的开槽。

顶部有3.5mm音频接口。

来到主机，主机相对子机操控按键相对比较复杂。

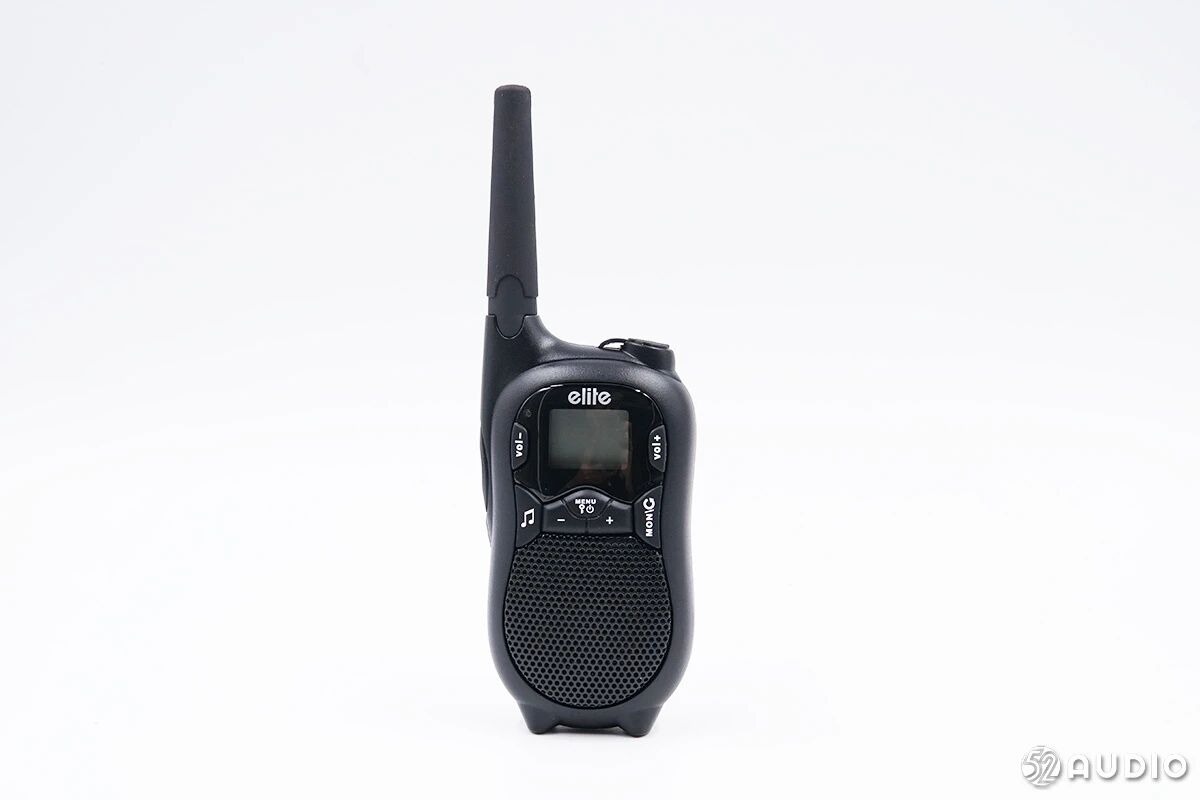

正面从上到下从左至右依次为音量减（上方有LED指示灯）、音量加，呼叫音乐、频道向下选择、菜单键、频道向上选择、监听/扫描键。

背面有便携器的卡槽。

顶部有音频接口被防尘塞覆盖，以及穿过便携带的开孔。

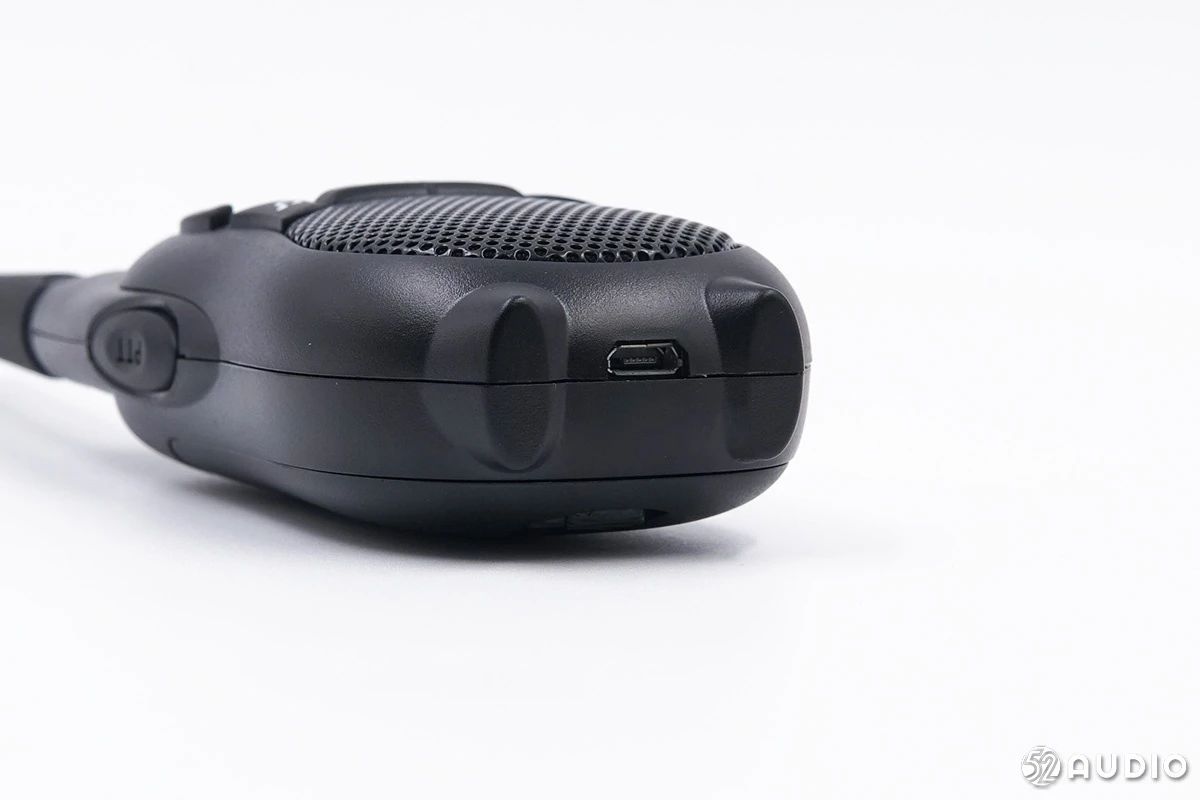

底部有两个较为突出的脚垫，可以将对讲机立于平面上。还有Micro-B充电接口。

右侧无任何功能按键。

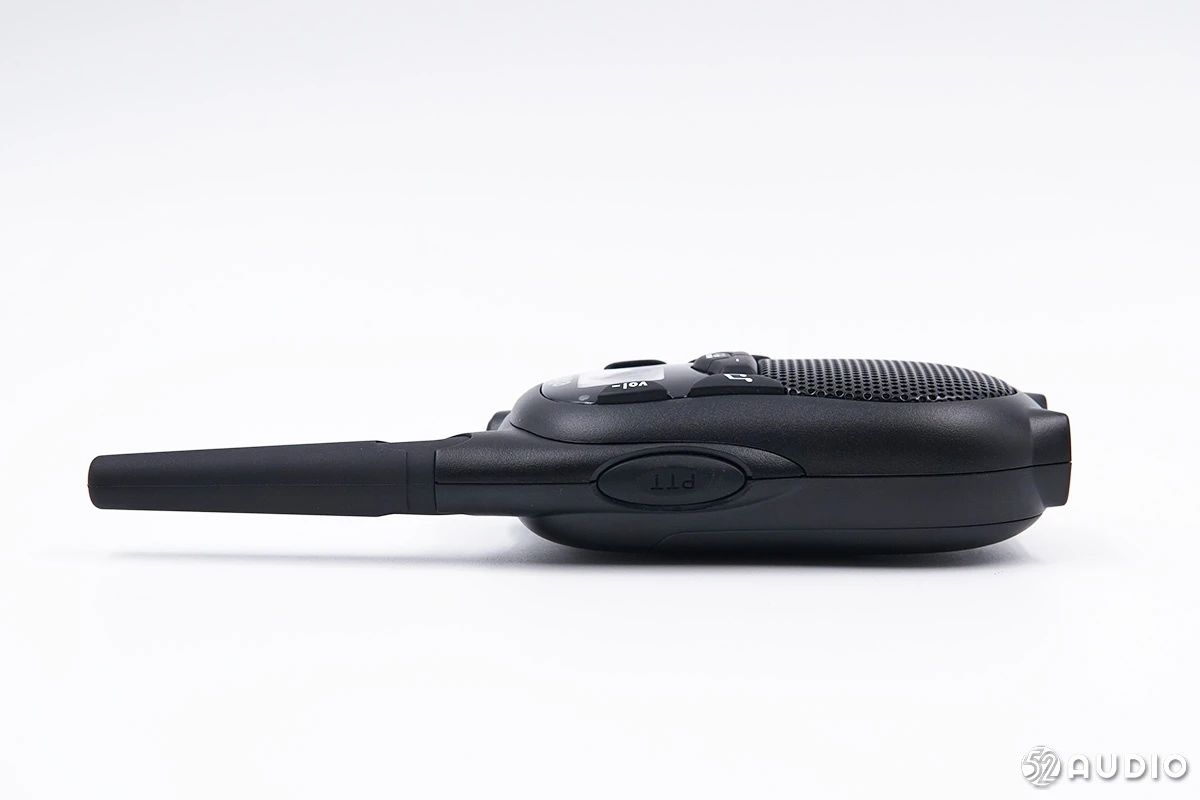

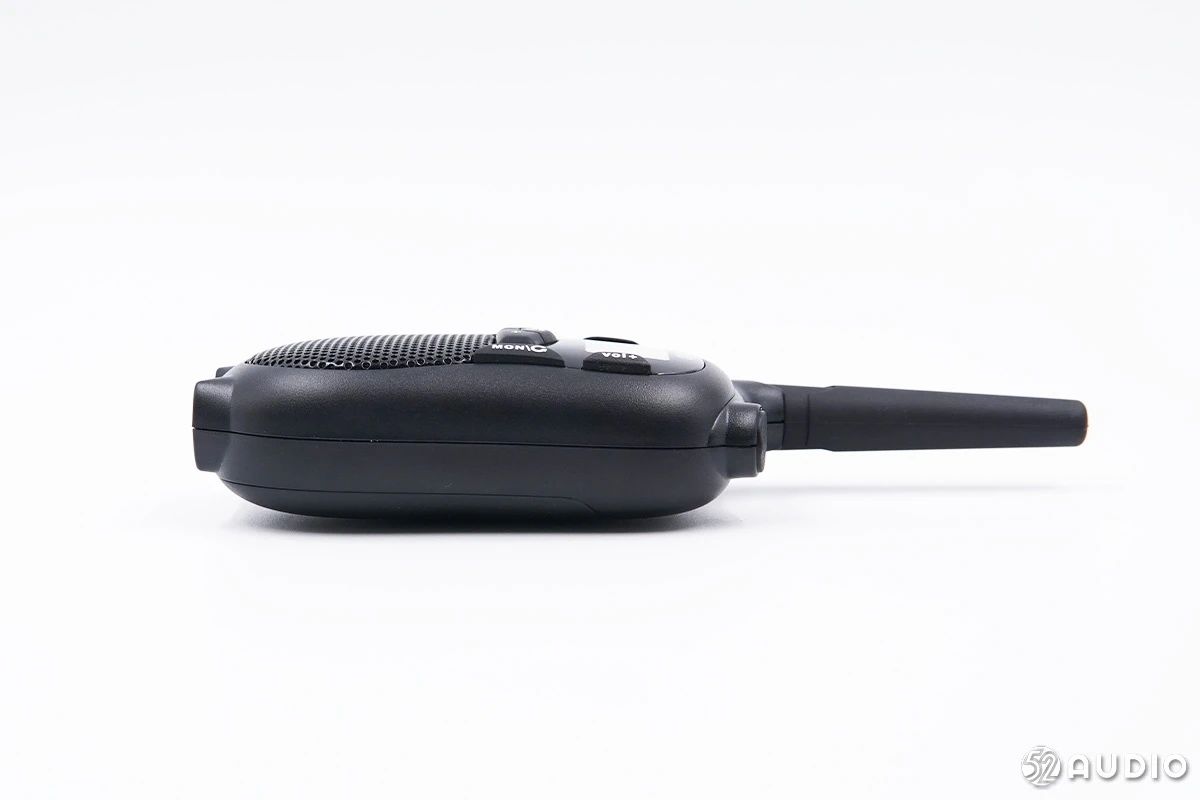

左侧为PTT通话按键。

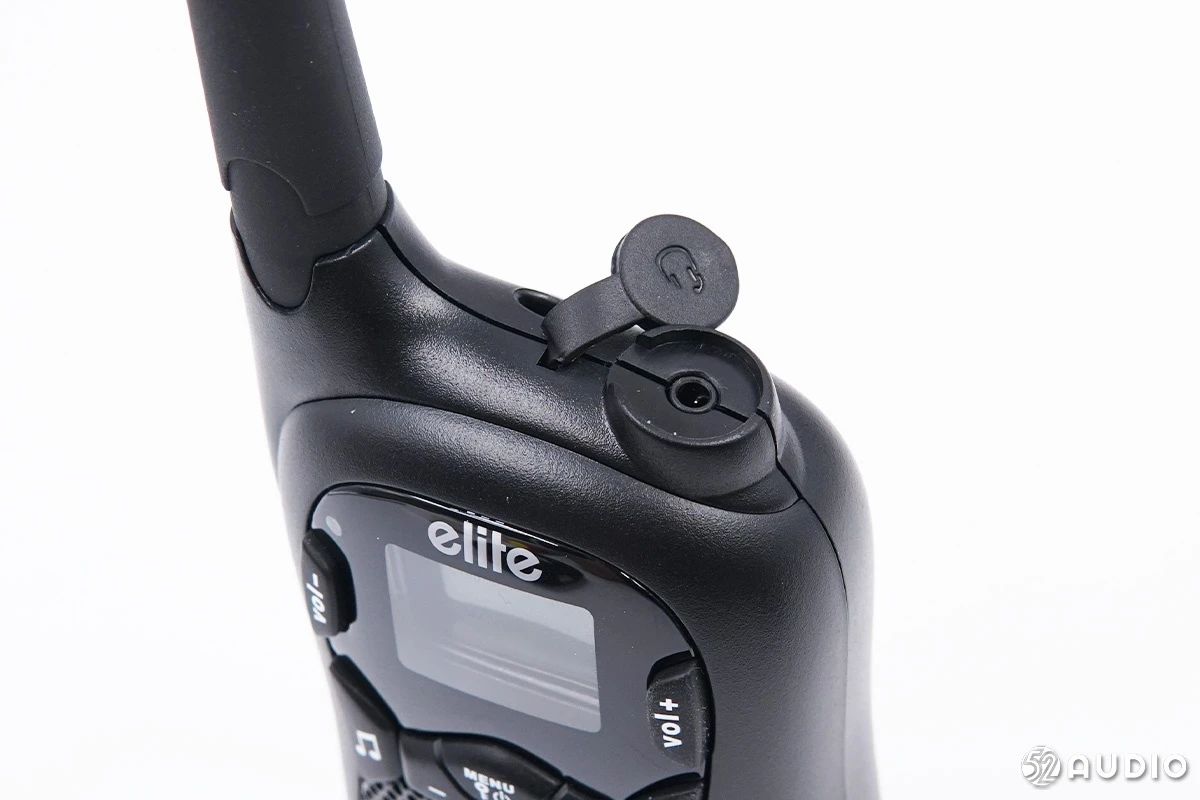

掀开顶部防尘塞，3.5mm音频接口特写。

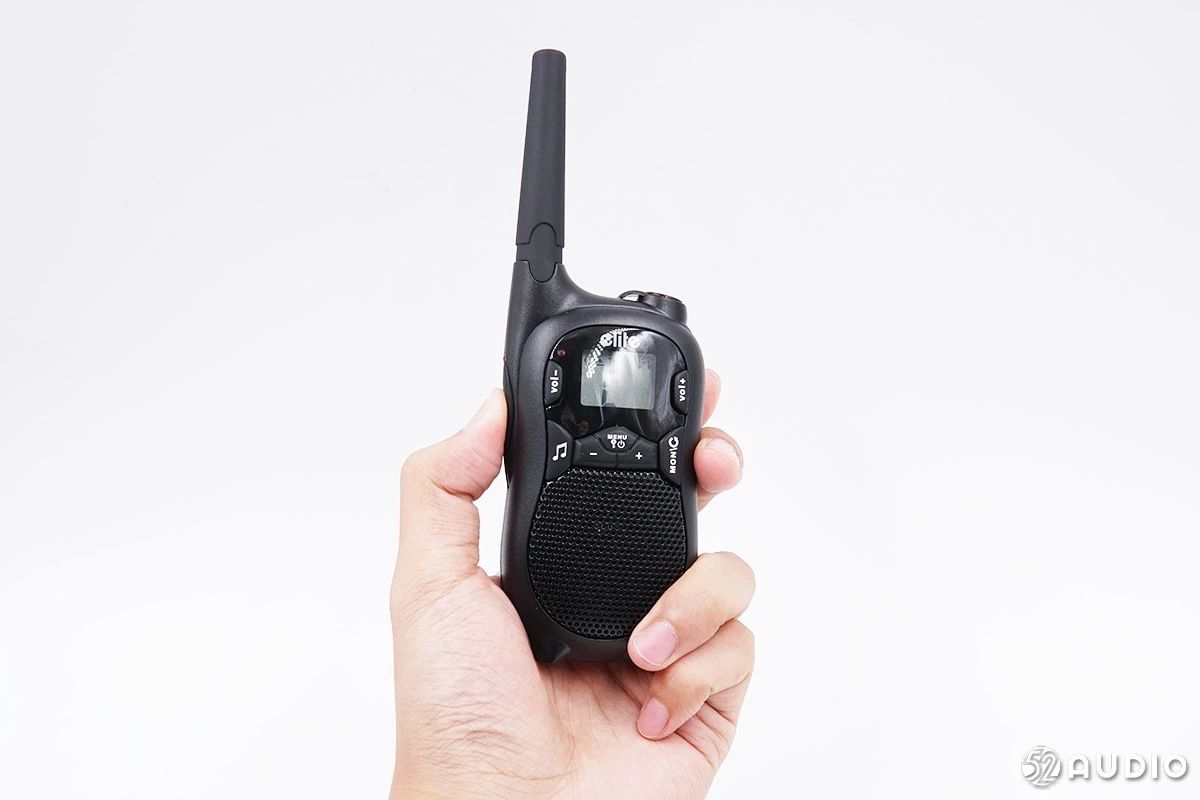

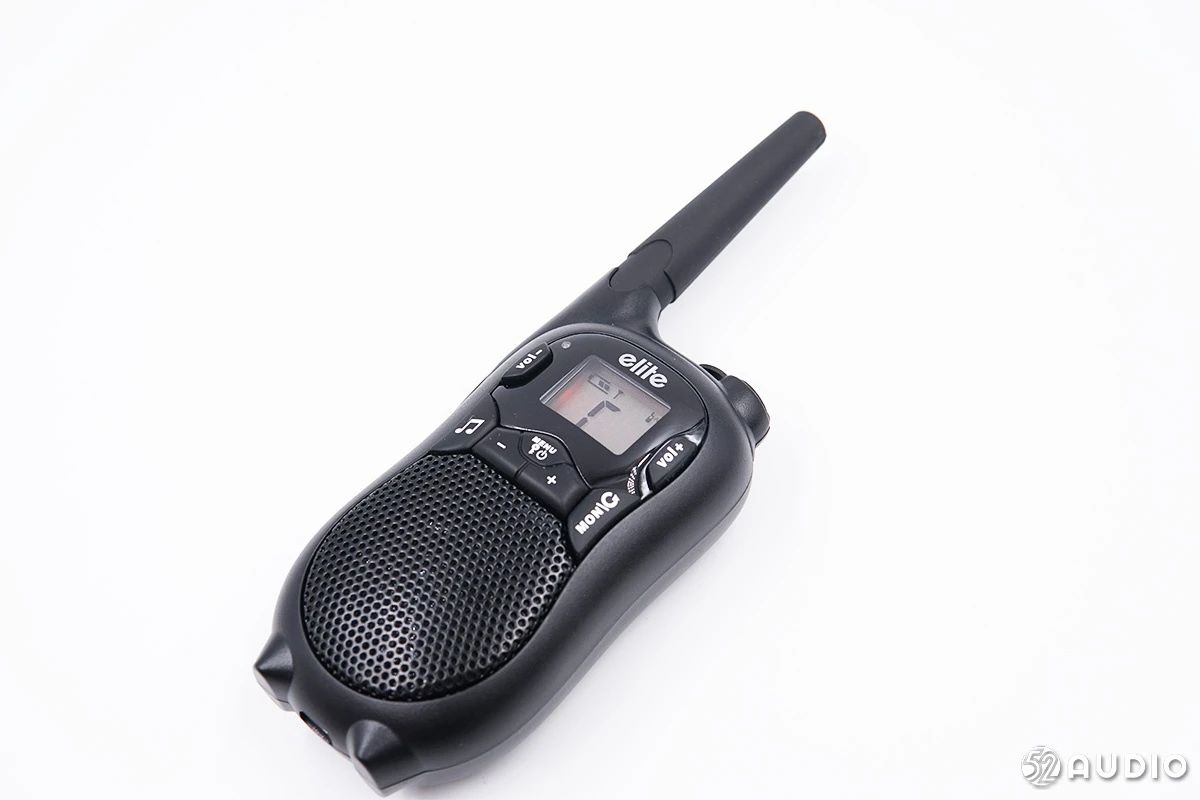

主机大小展示。

二、elite酷亿老友护理对讲机拆解（主机）

经过详细的开箱，我们已经对对讲机的主要功能按键位置有了大致的了解，下面就进入拆解环节，首先是拆解主机。

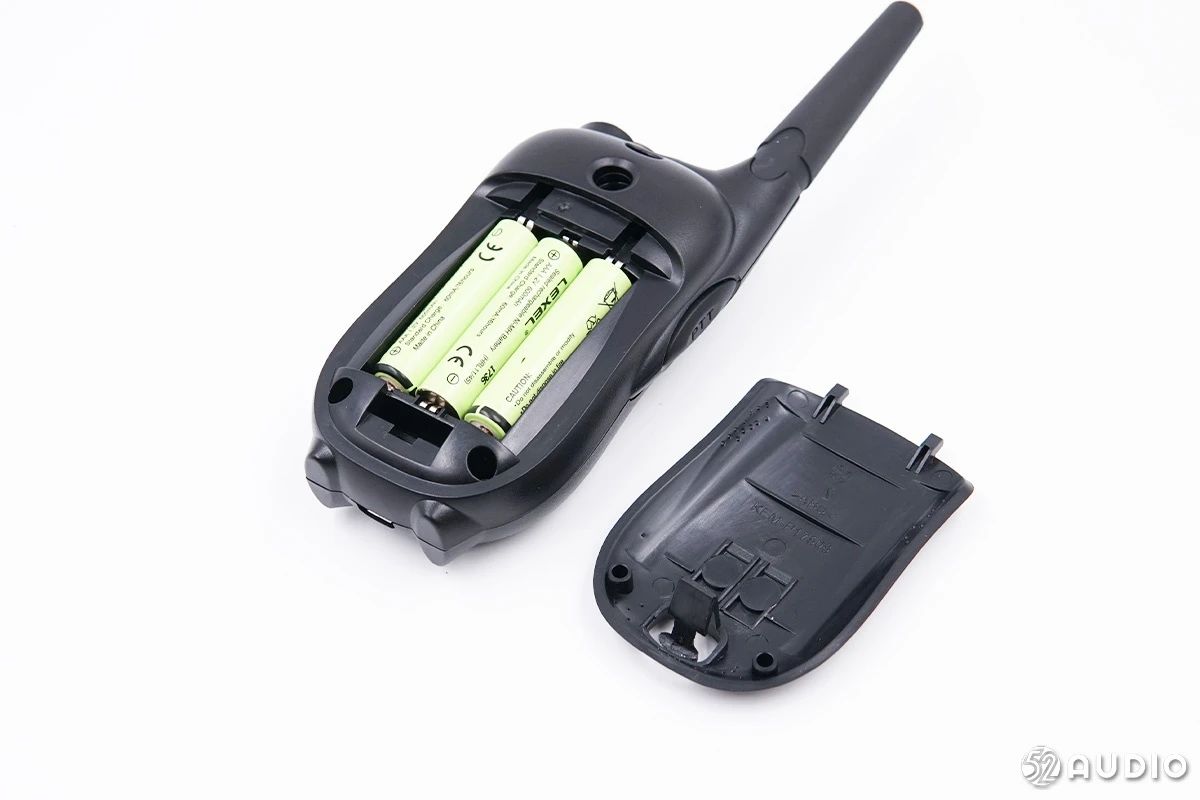

取掉卡扣式的后盖，可以看到三节7号镍氢可充电电池，电池来自深圳力可兴。

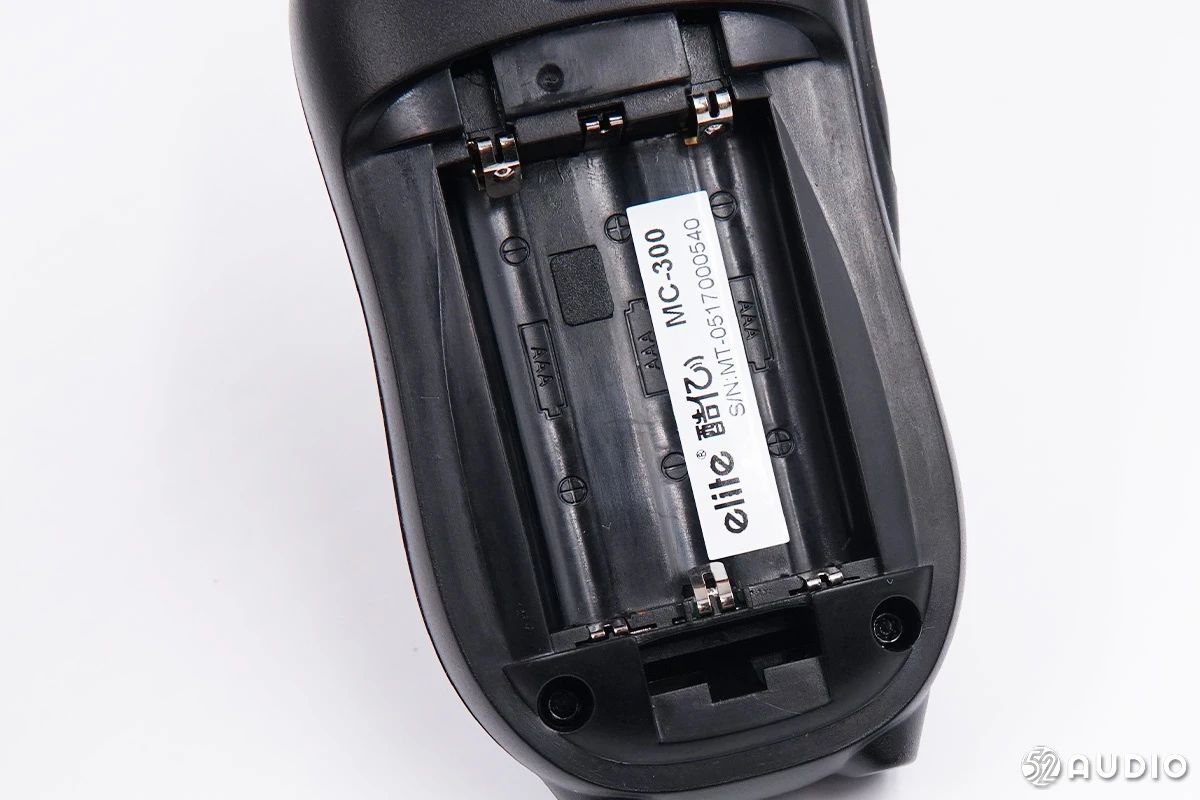

电池槽内标签有品牌名称elite酷亿，型号MC-300，以及S/N：MT-0517000540。

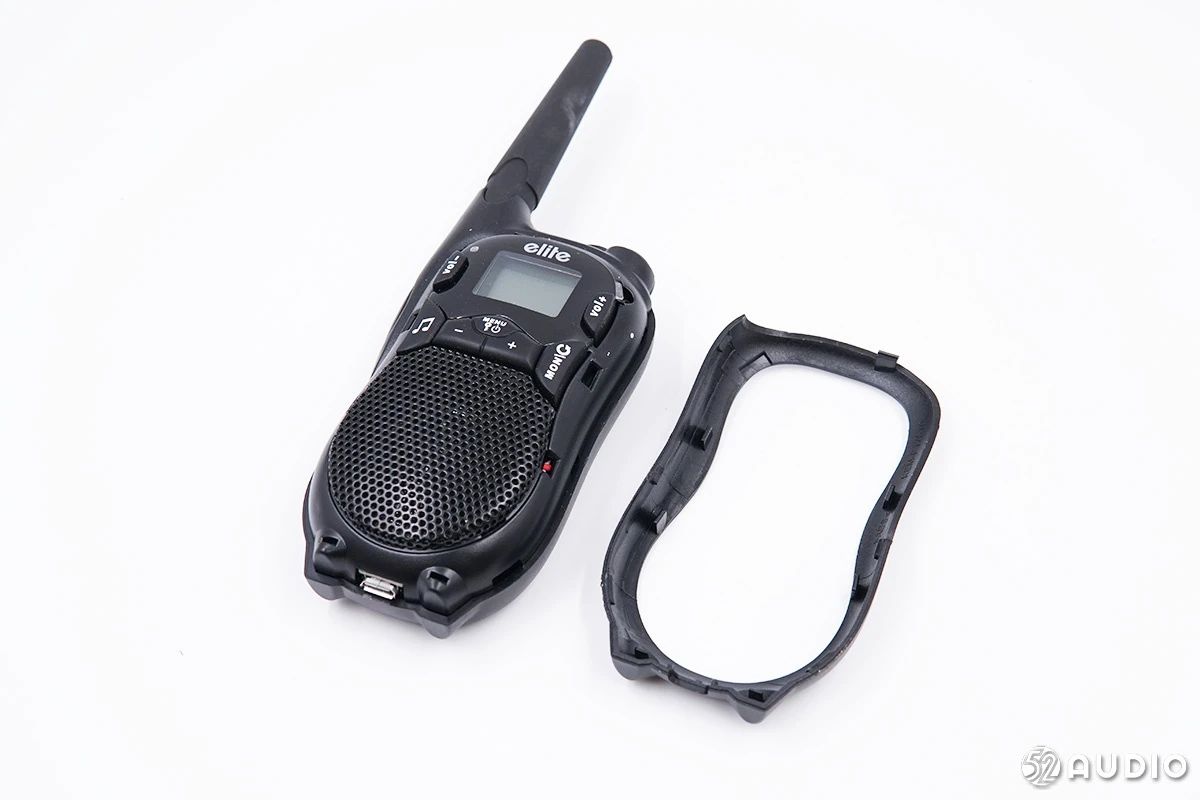

取掉背部两颗螺丝，即可取下背部中框。

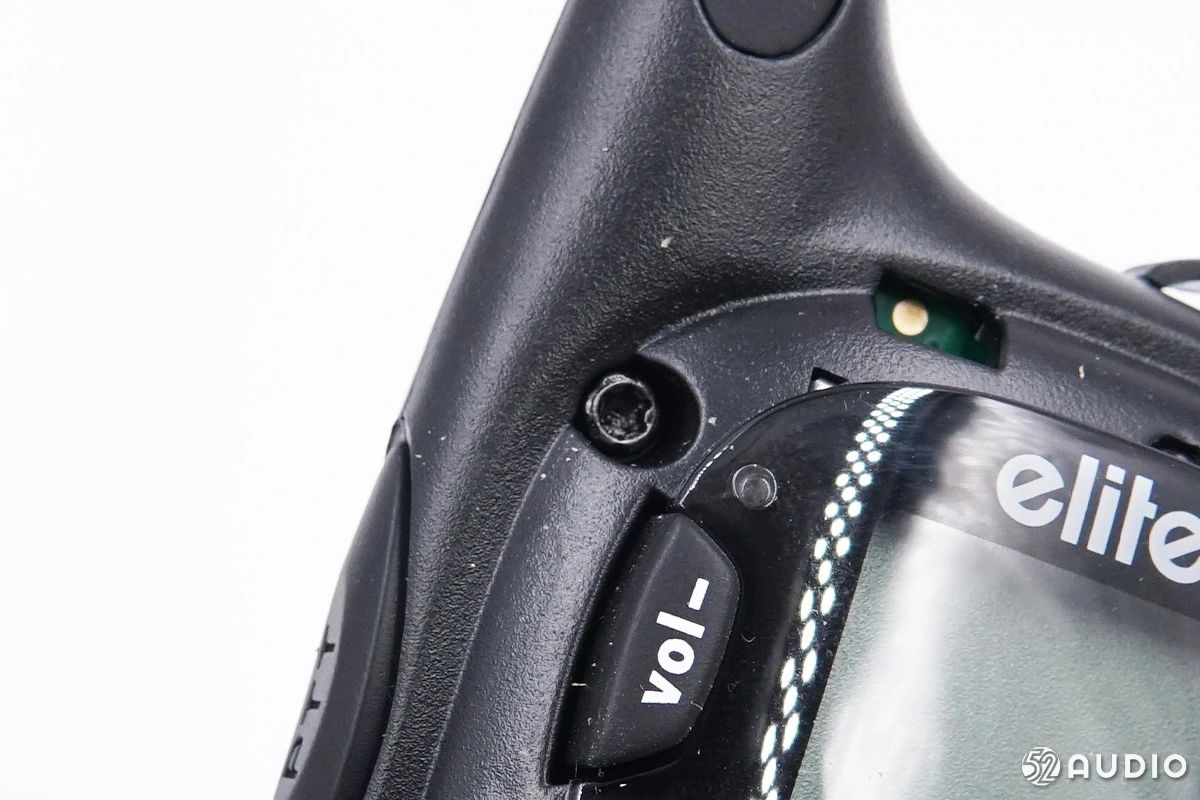

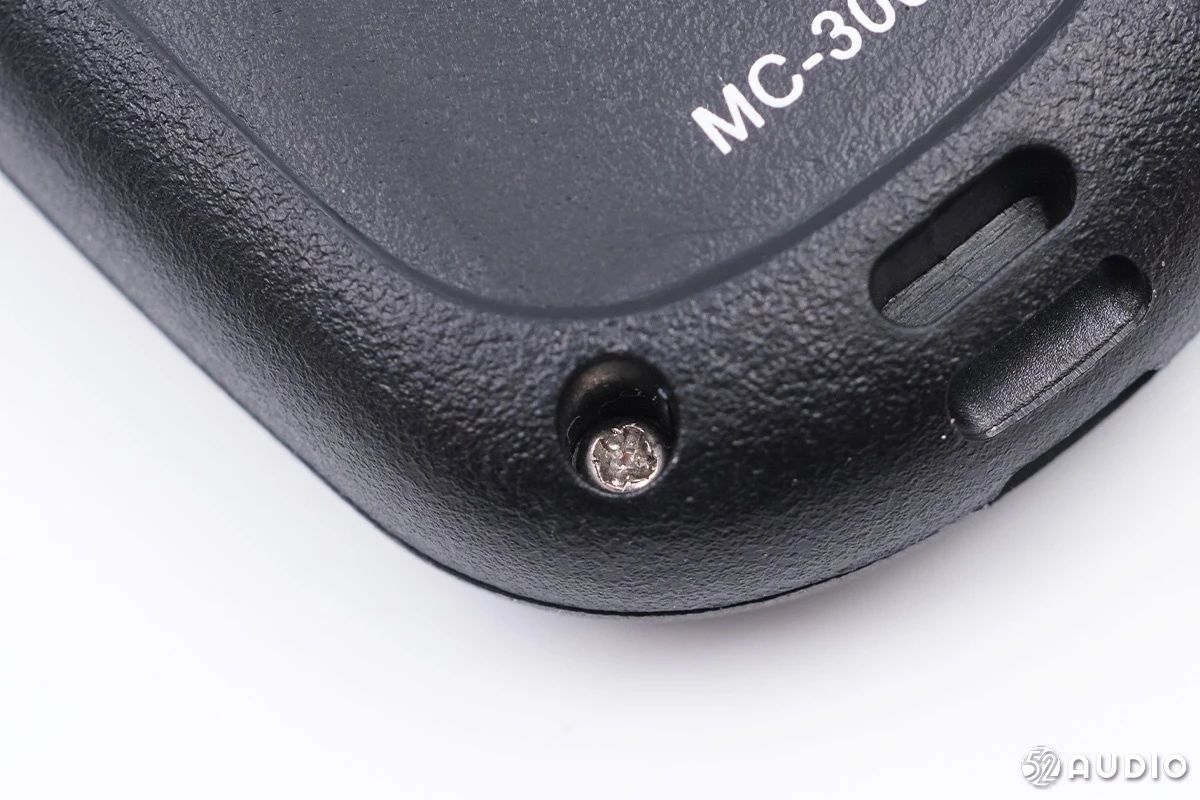

正面固定螺丝特写。

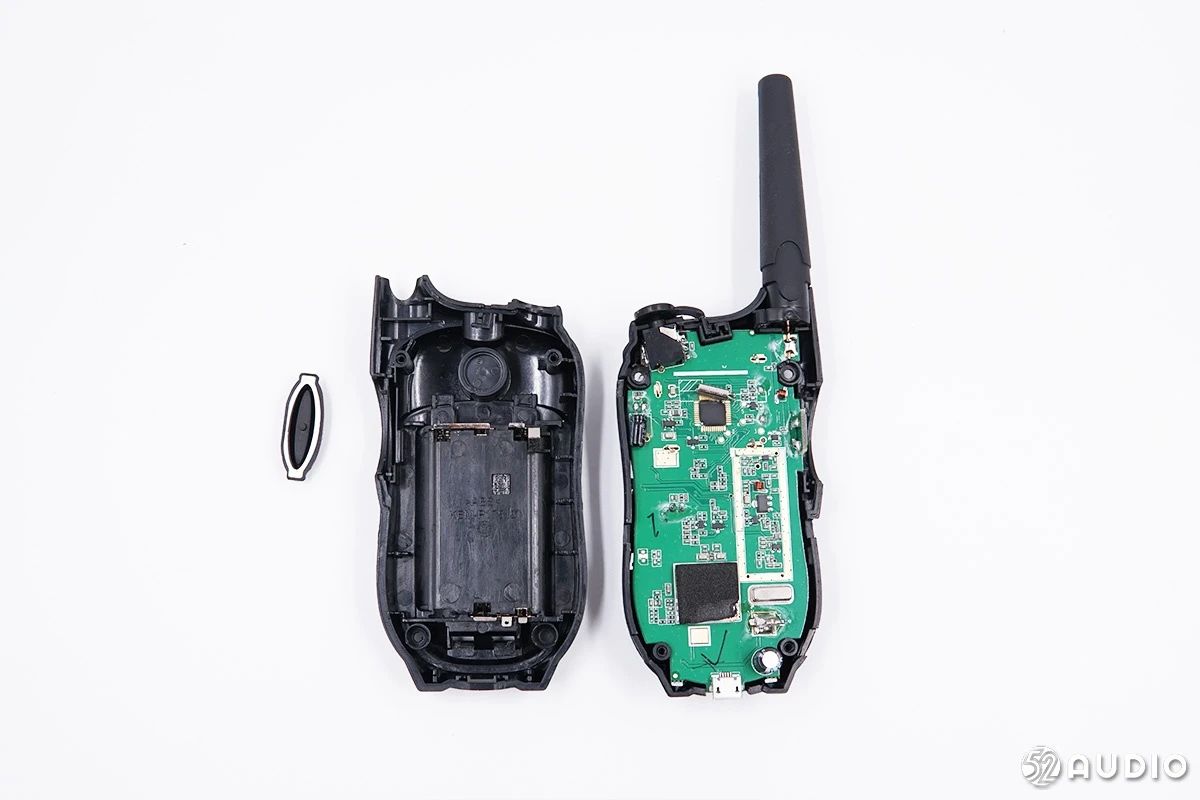

卸掉全部螺丝即可打开腔体。

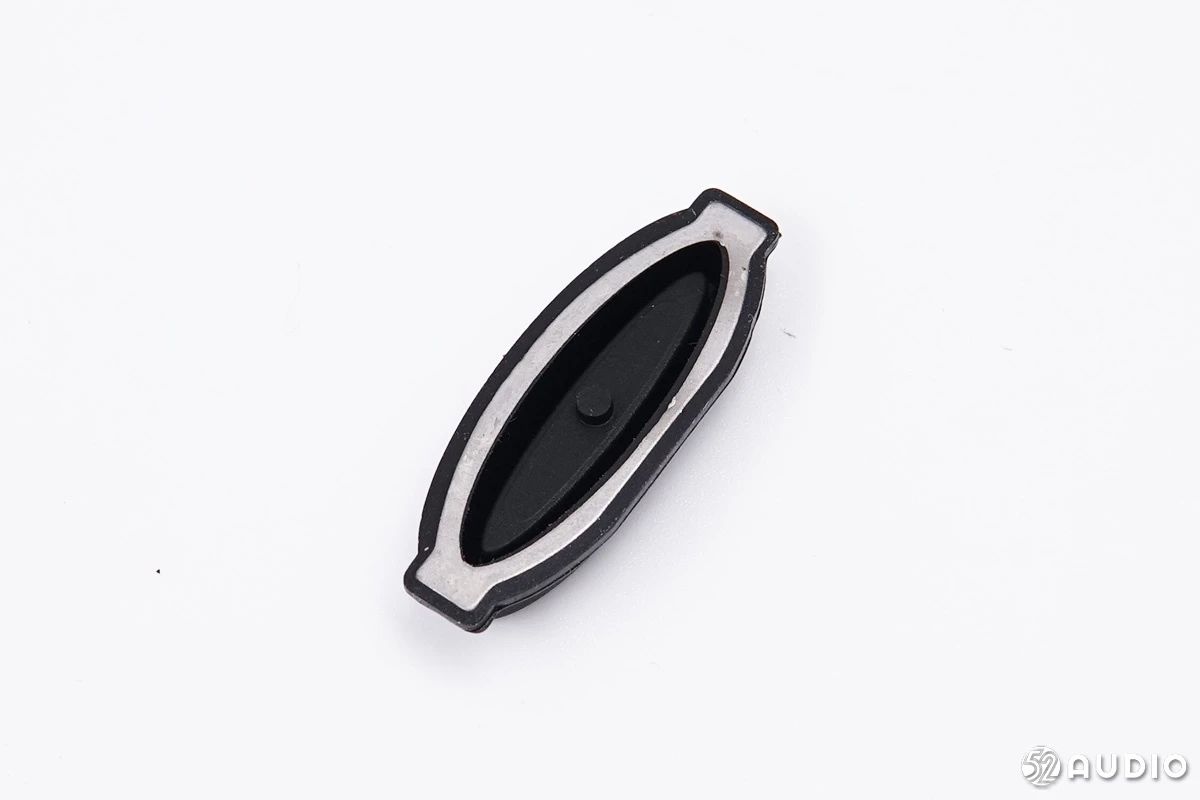

PTT通话按键内侧结构特写。

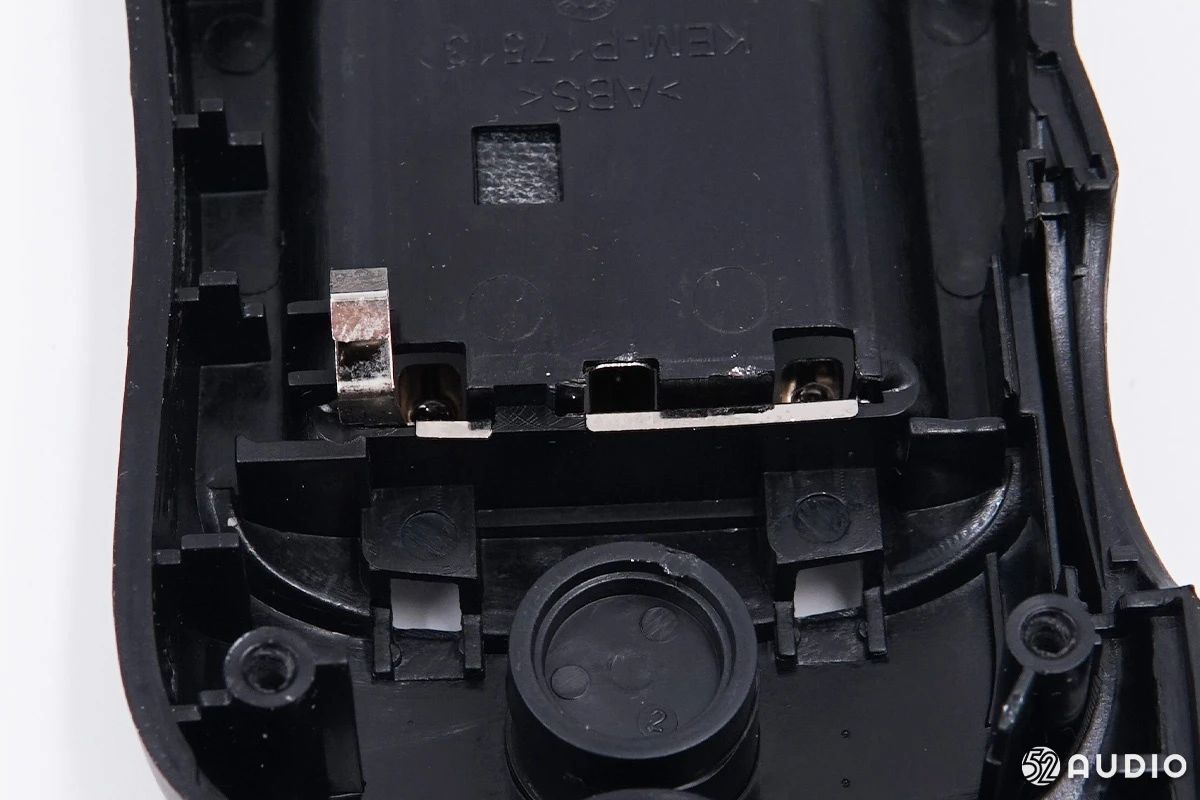

外壳内部电池盒触点。

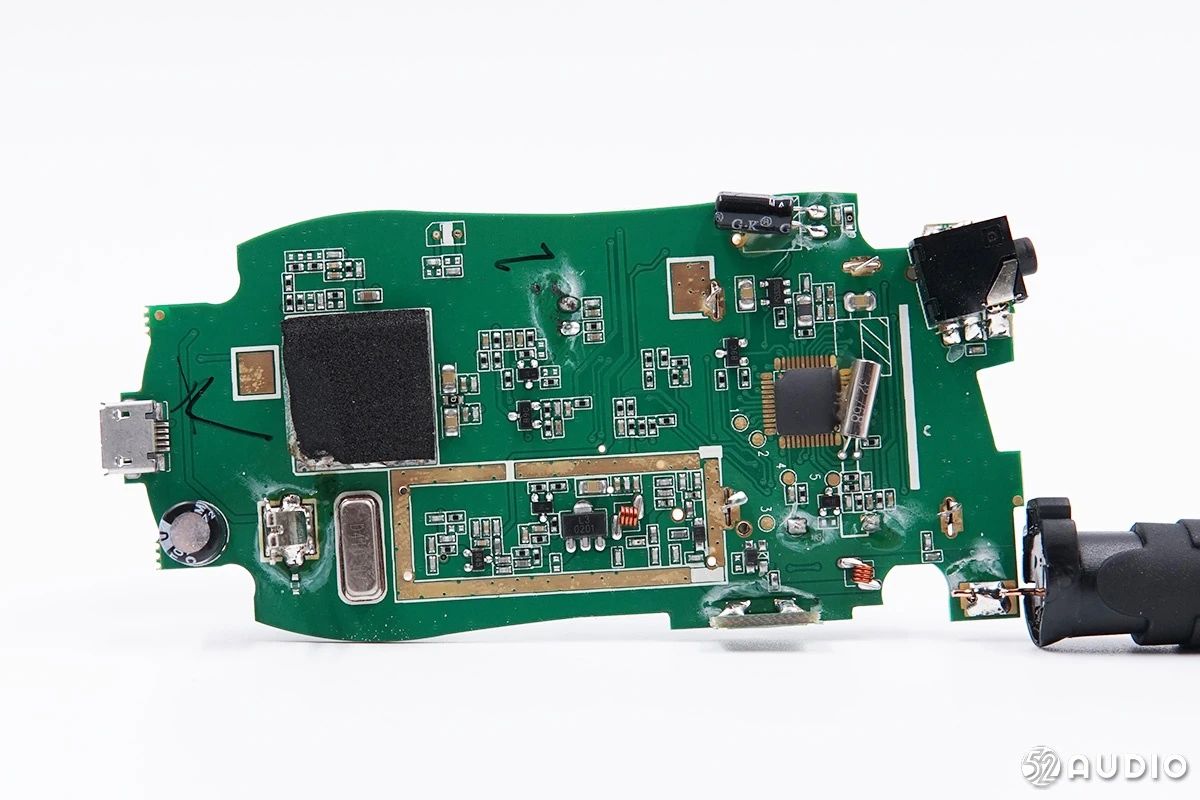

主板背面一览。

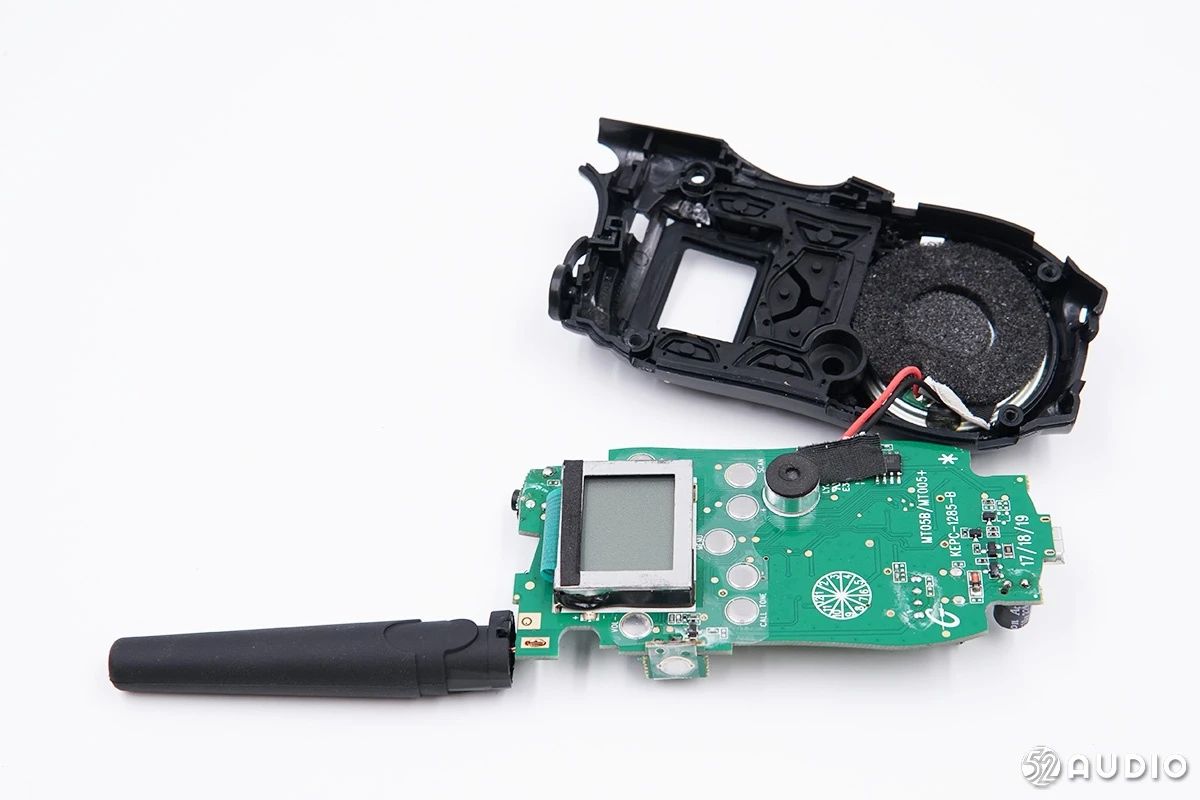

主板正面一览。

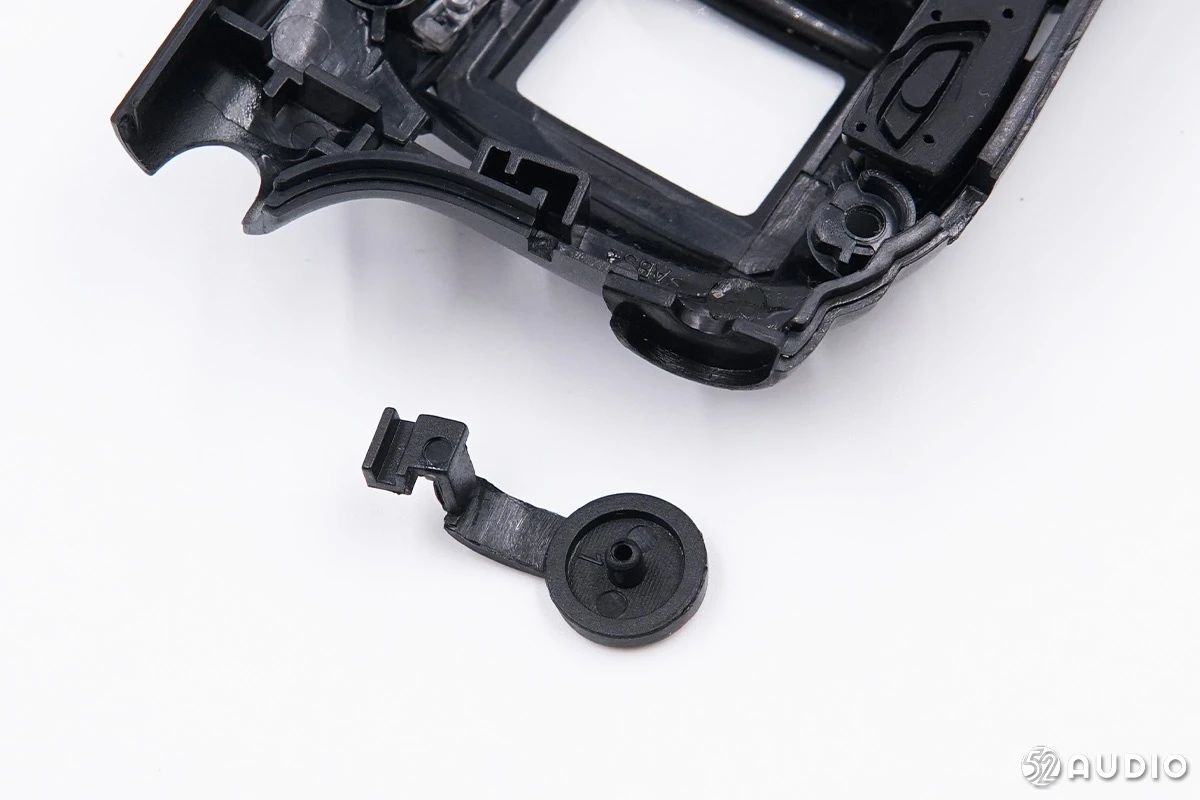

音频接口防尘塞特写。

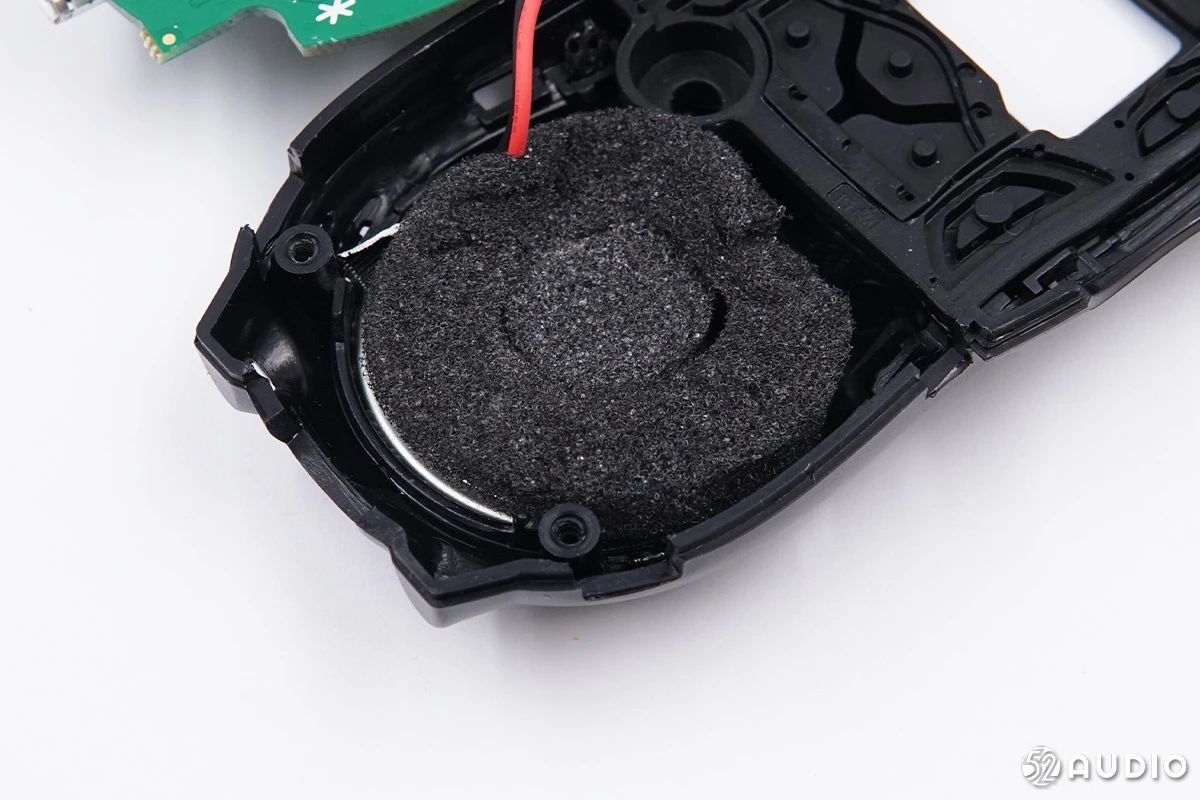

扬声器单元特写，T铁背部有缓冲泡棉覆盖，降低腔体共振。

主机盖板内部结构一览。

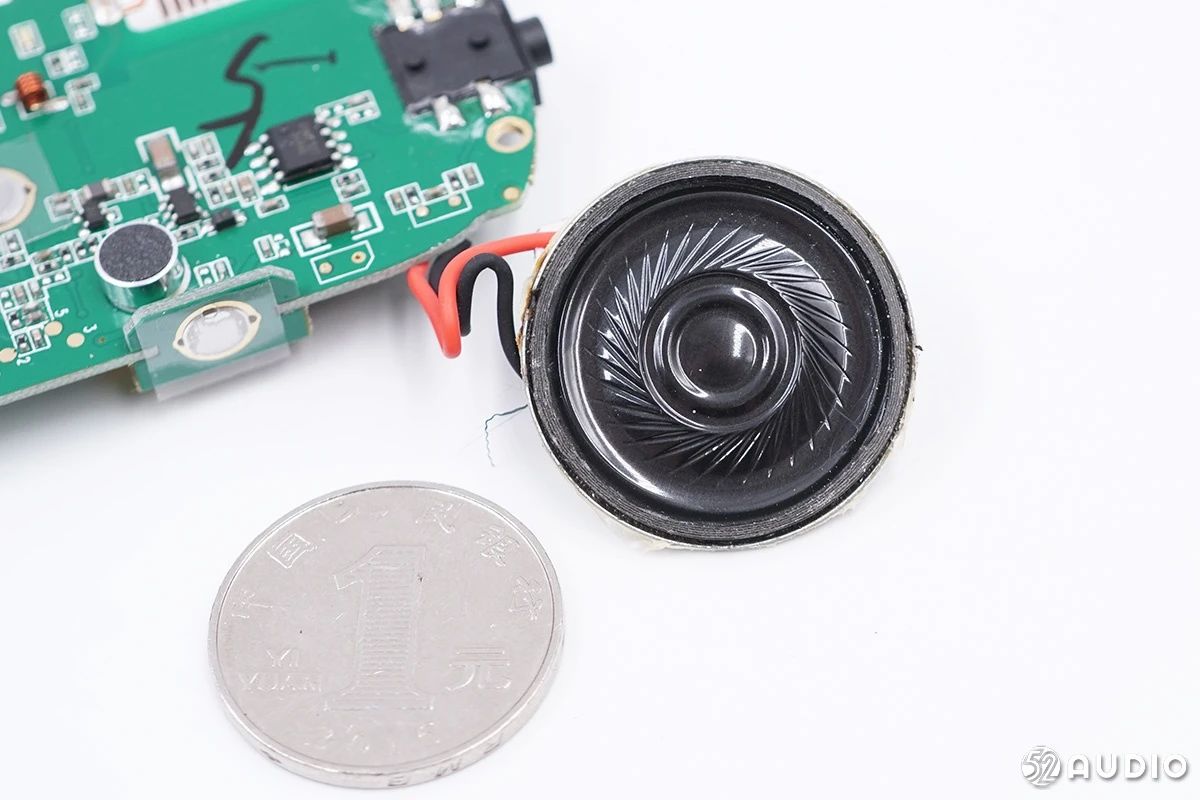

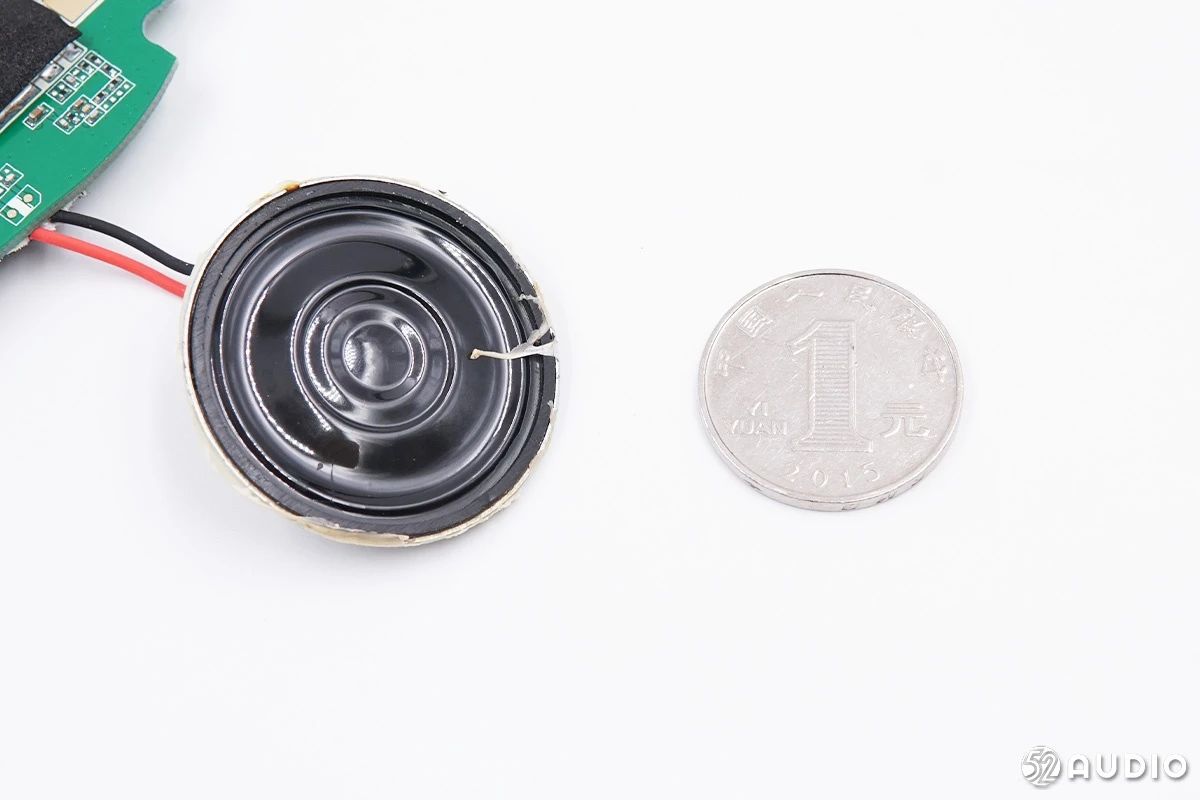

扬声器与1元硬币大小对比。

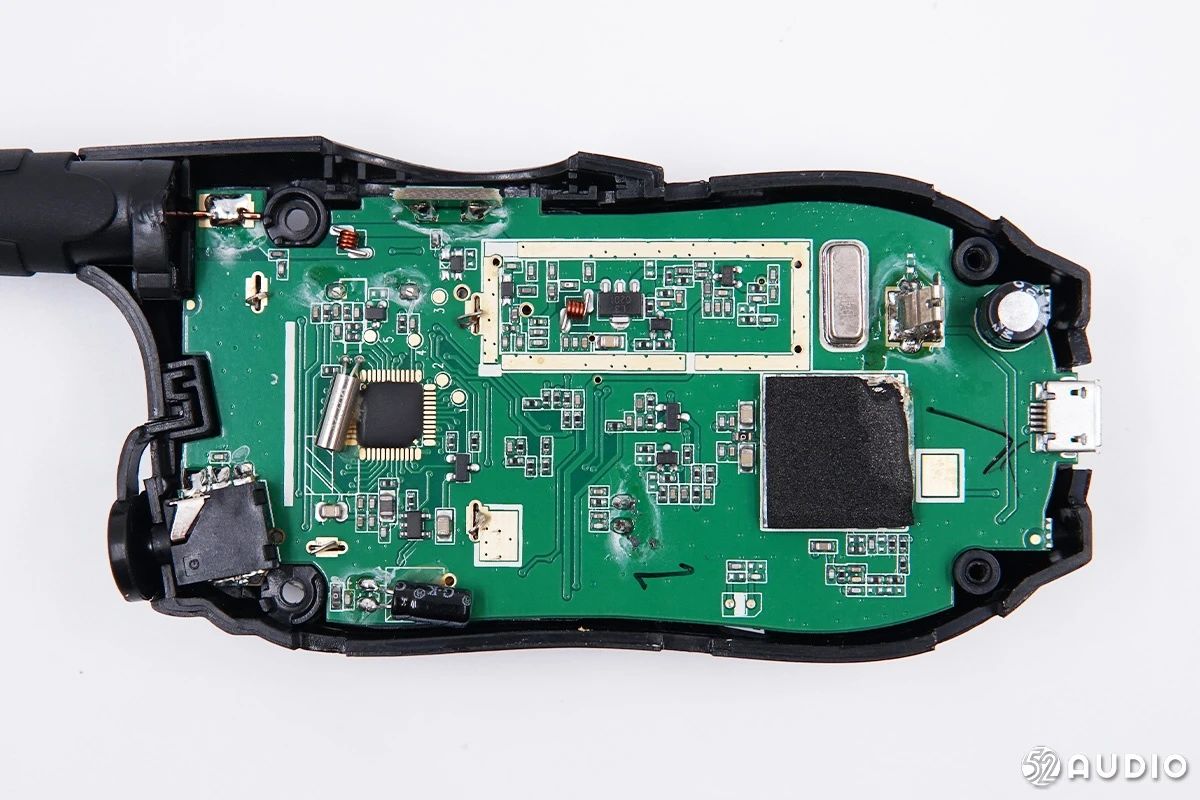

主板背面特写，主控芯片上有缓冲泡棉覆盖。

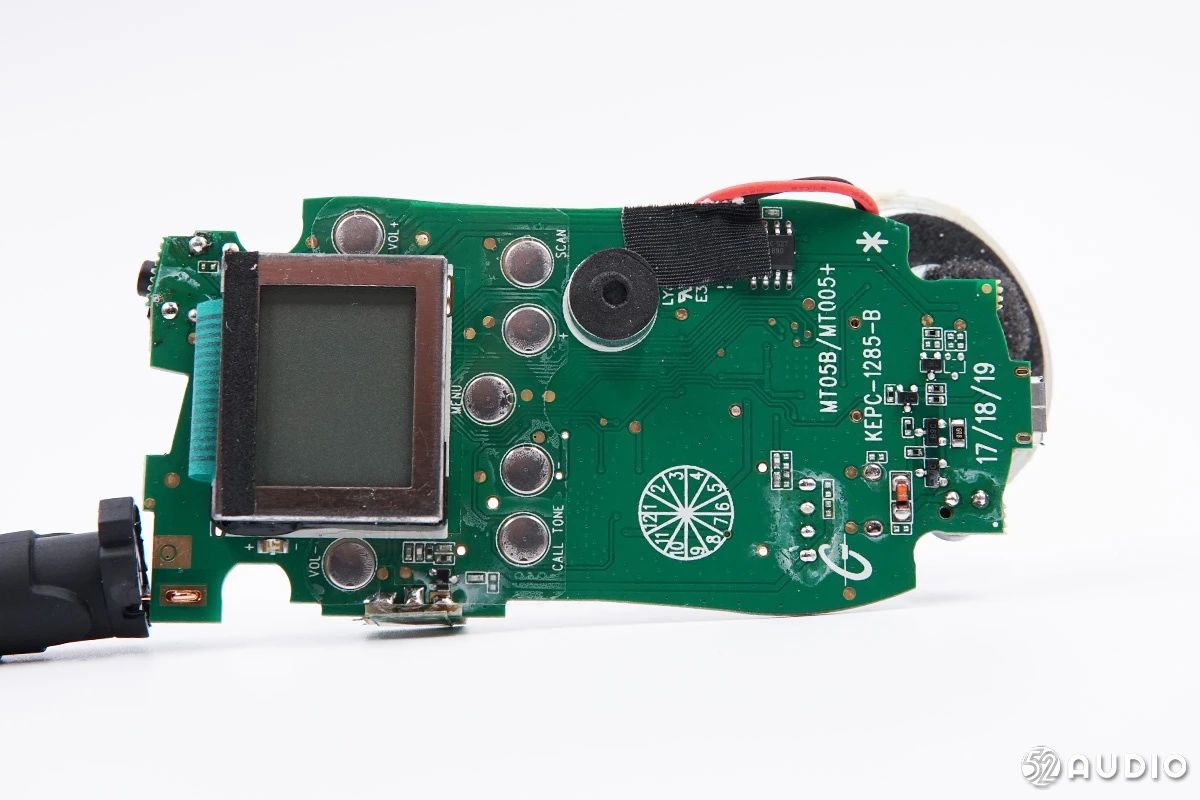

主板正面特写，有一个小尺寸的显示屏幕，铁框加固。导线与主板连接处有胶布防护。

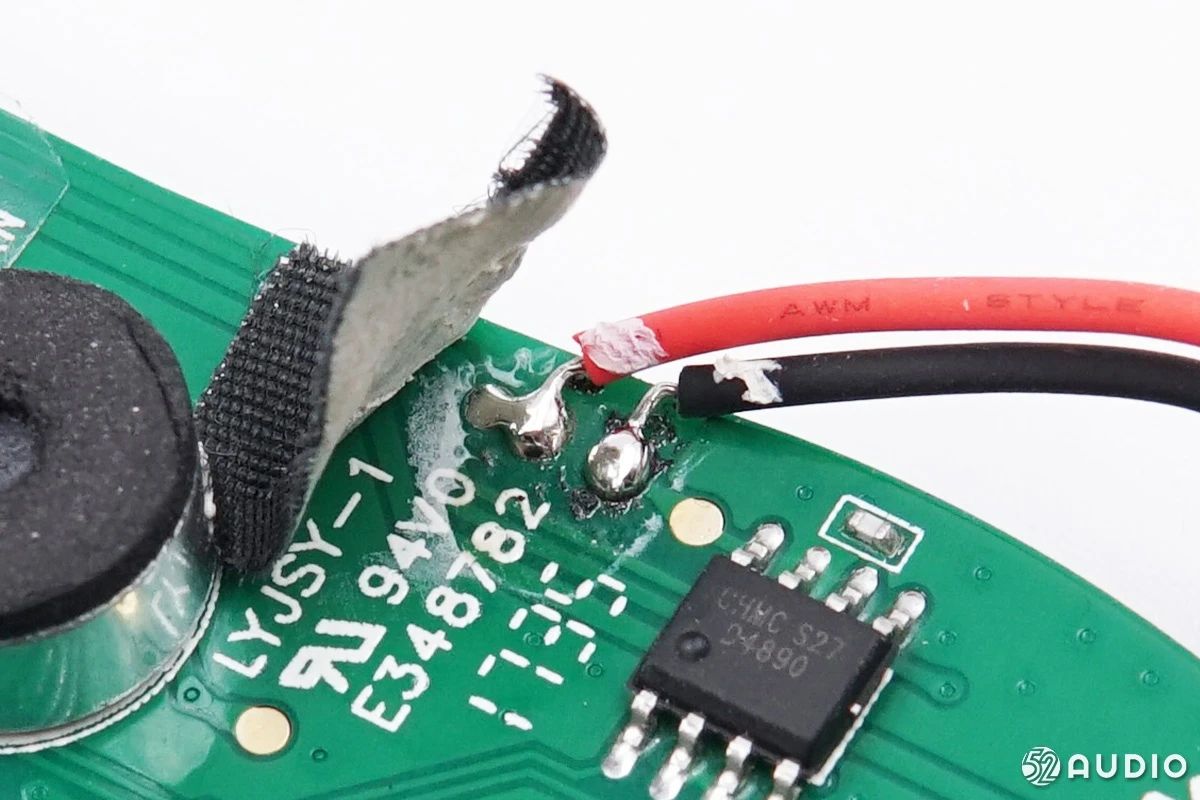

揭开胶布，导线与主板以焊接的方式连接，焊点饱满。

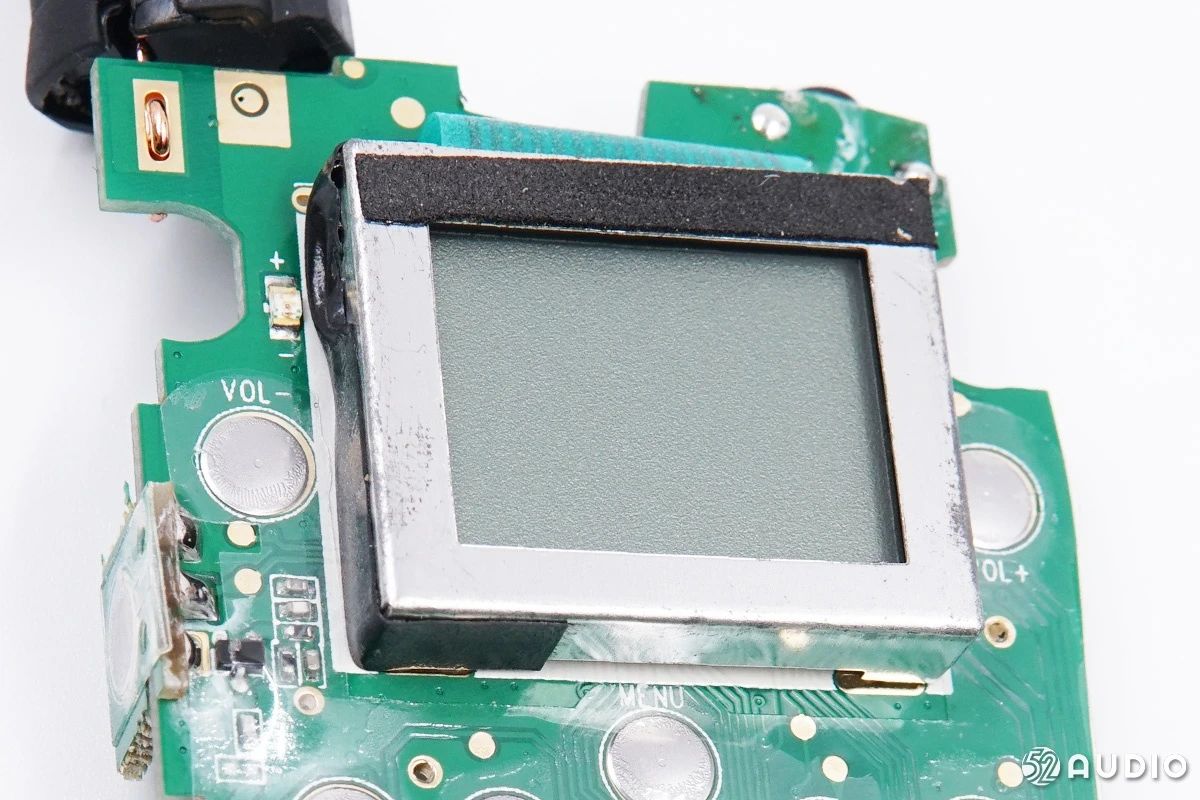

显示屏特写，有金属框架保护。

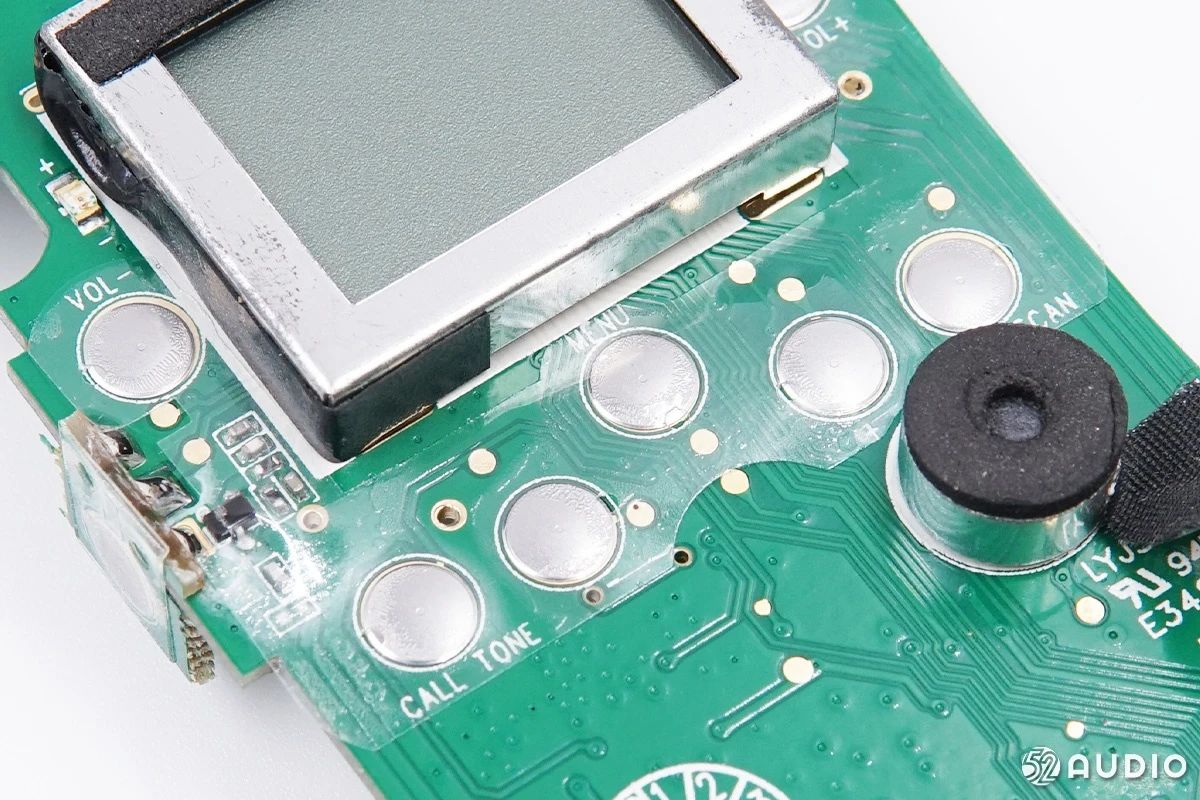

主板上金属薄膜按键特写。

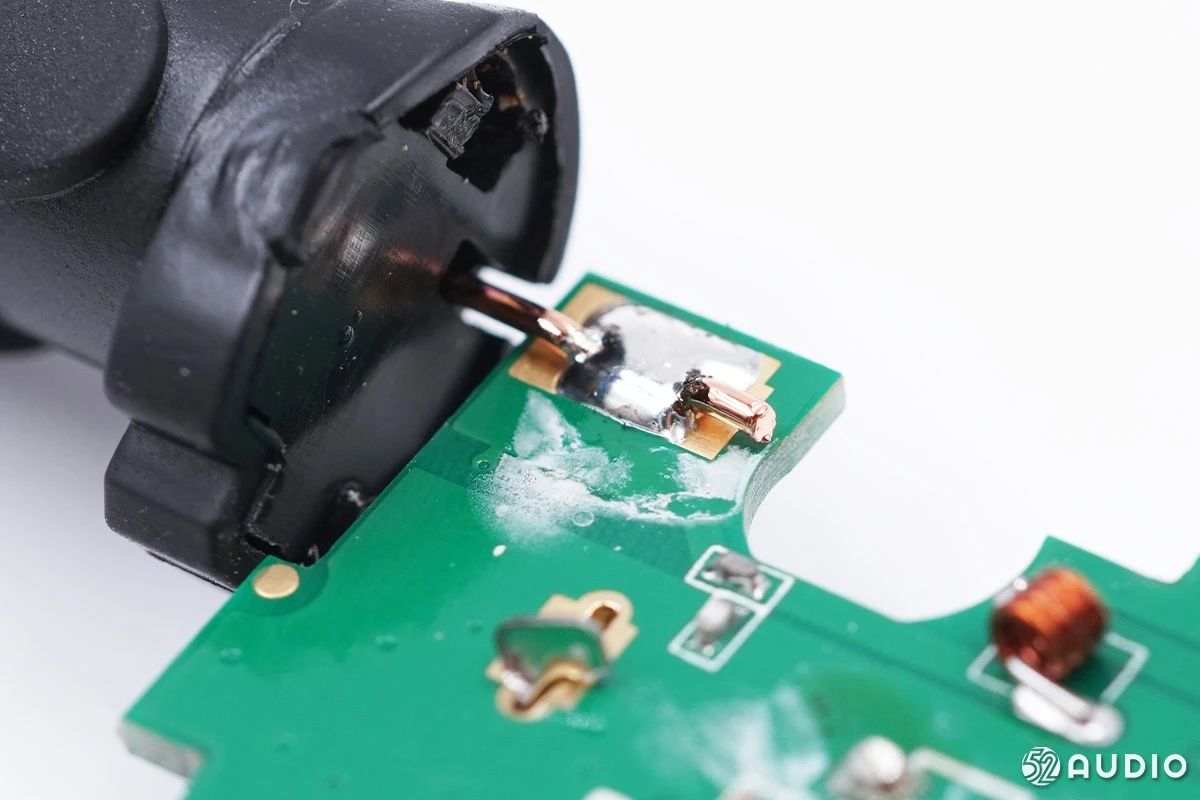

天线与主板焊接。

3.5mm音频接口内部结构特写。

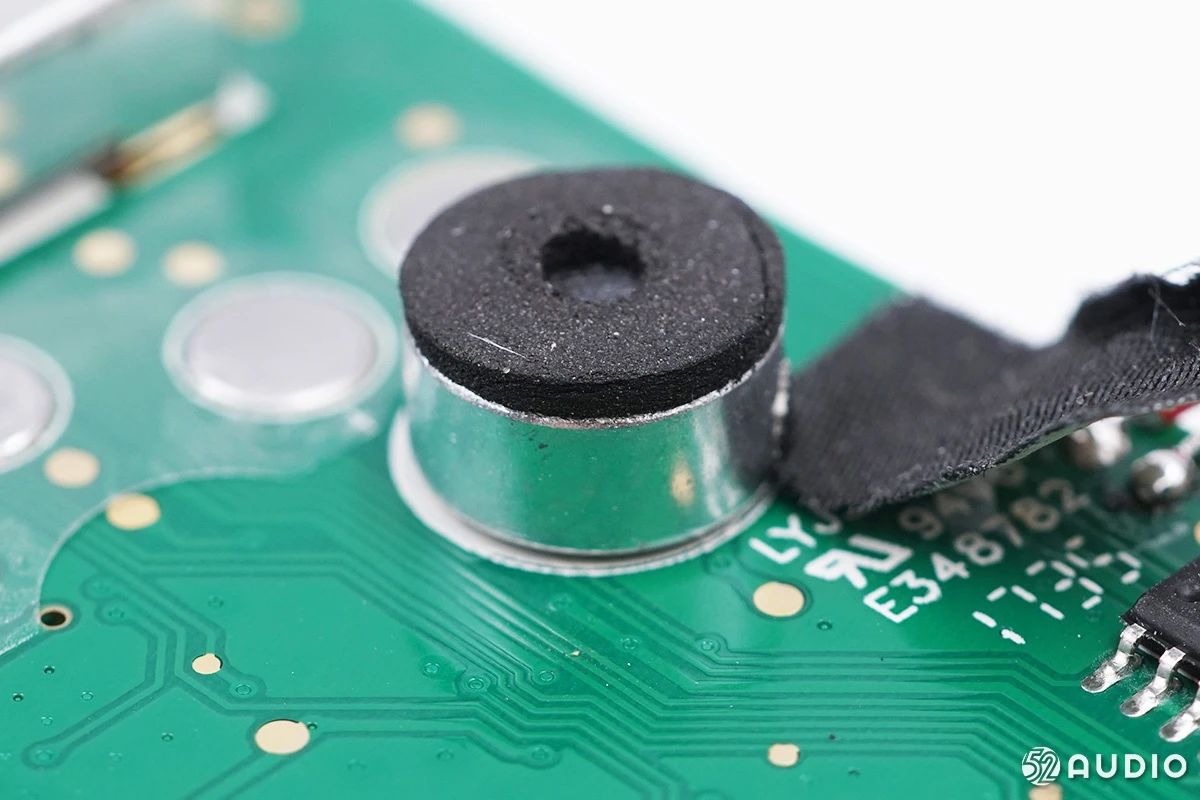

驻极麦克风特写，用于拾取通话声音。上面有较厚的缓冲泡棉保护。

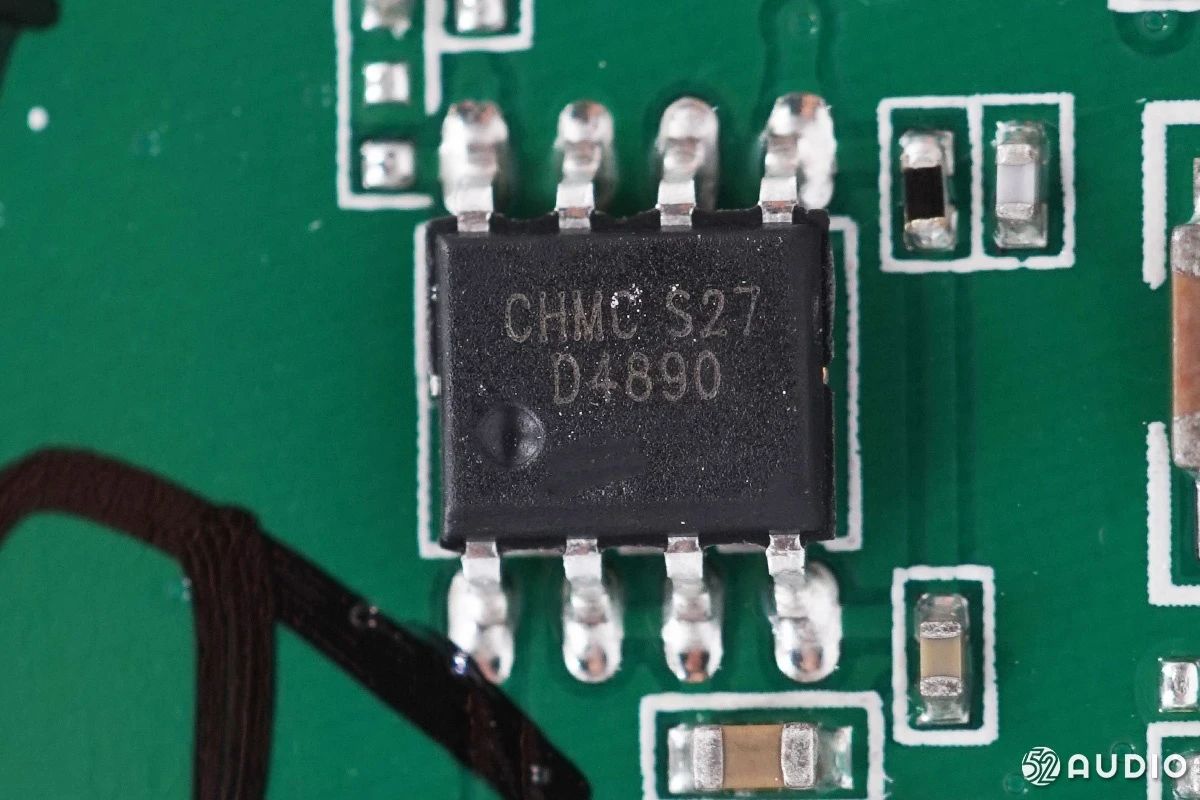

CHMC华越微电子D4890 功放芯片，用于驱动扬声器发声。

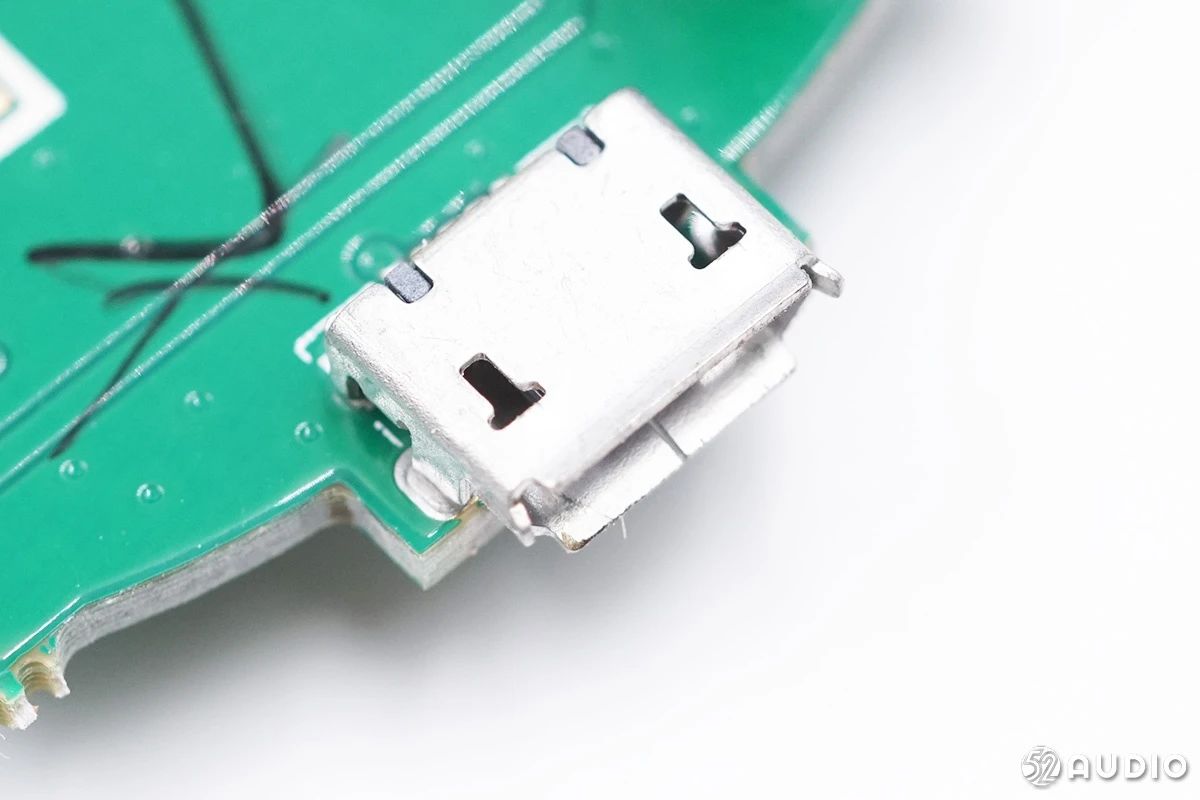

对讲机采用Micro-USB接口充电。

PTT通话按键特写。

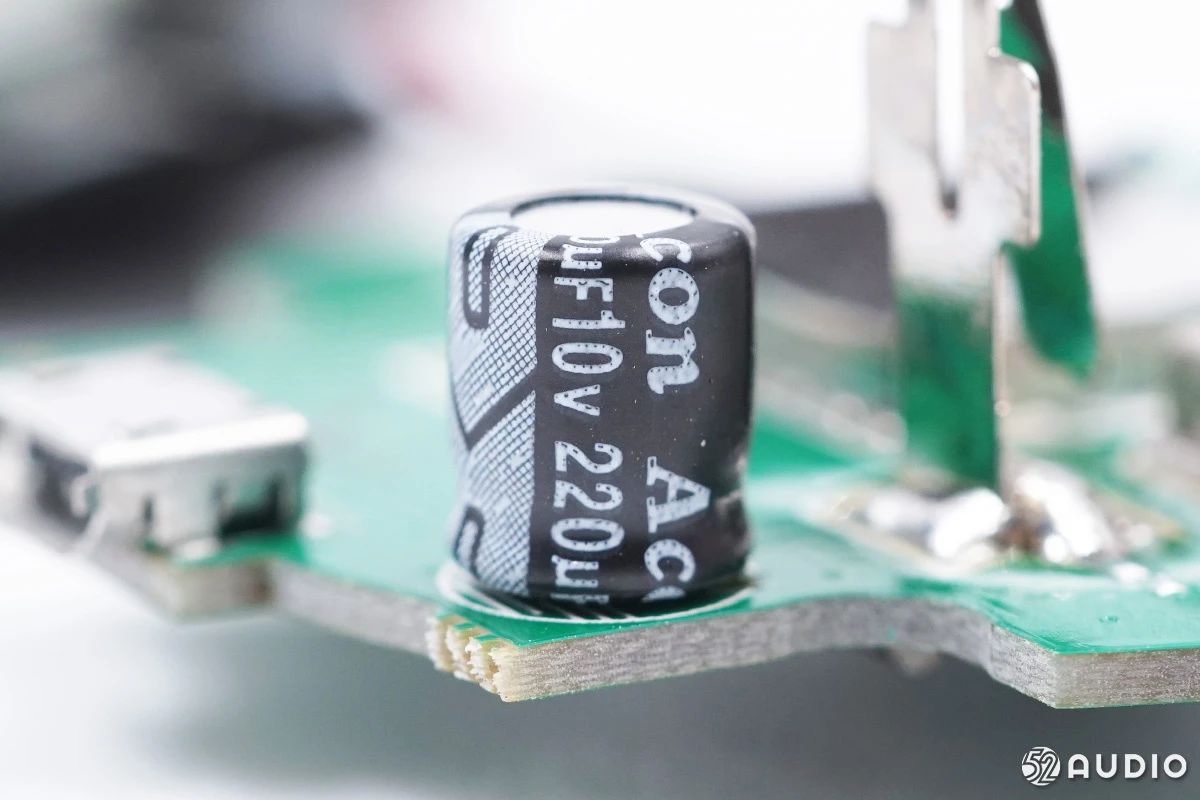

一颗220μF滤波电容，耐压10V。

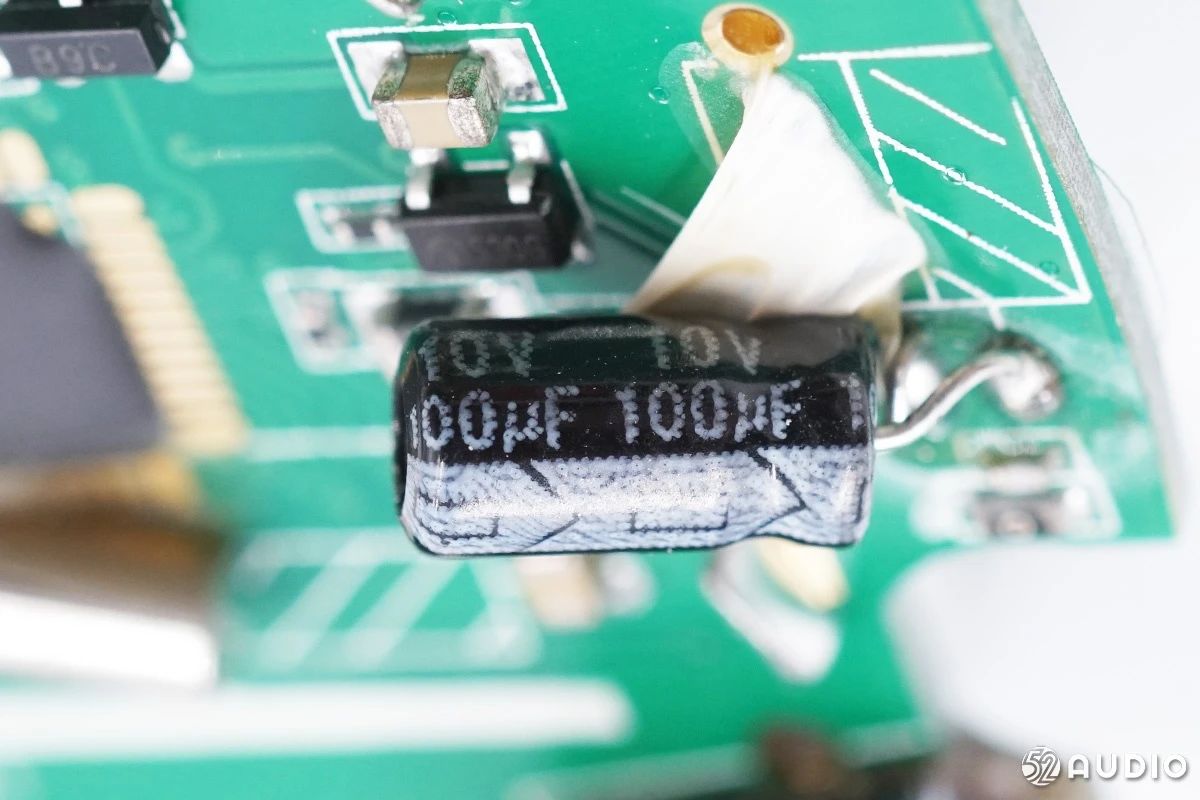

另外一颗100μF滤波电容，耐压10V。

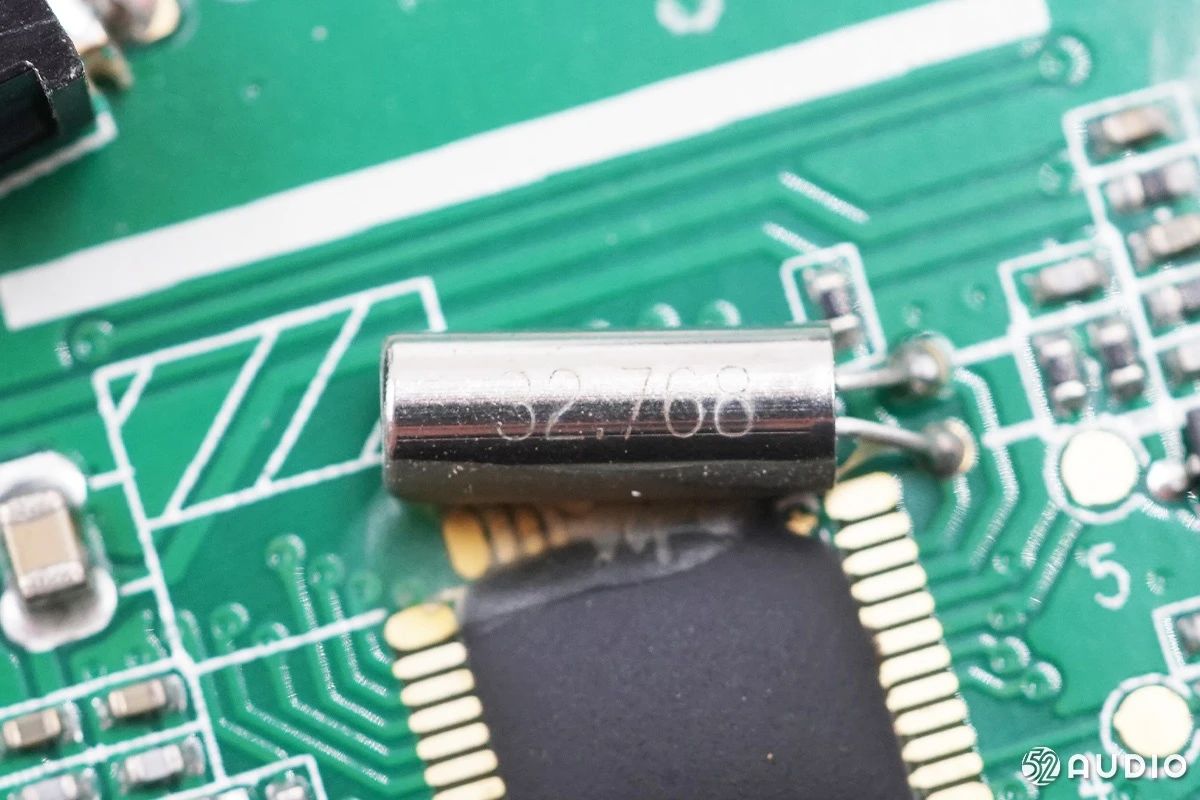

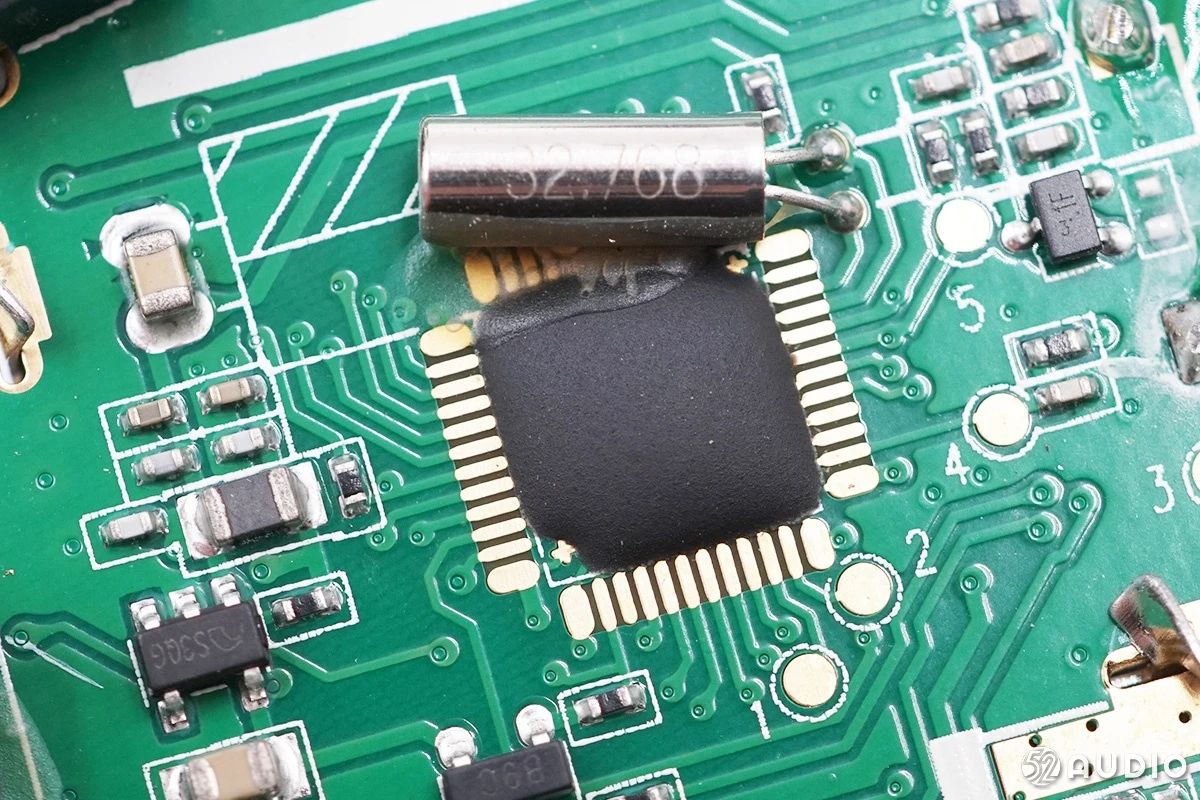

32.768KHz 筒状晶振。

一颗邦定的芯片，用于整机控制和屏幕显示。

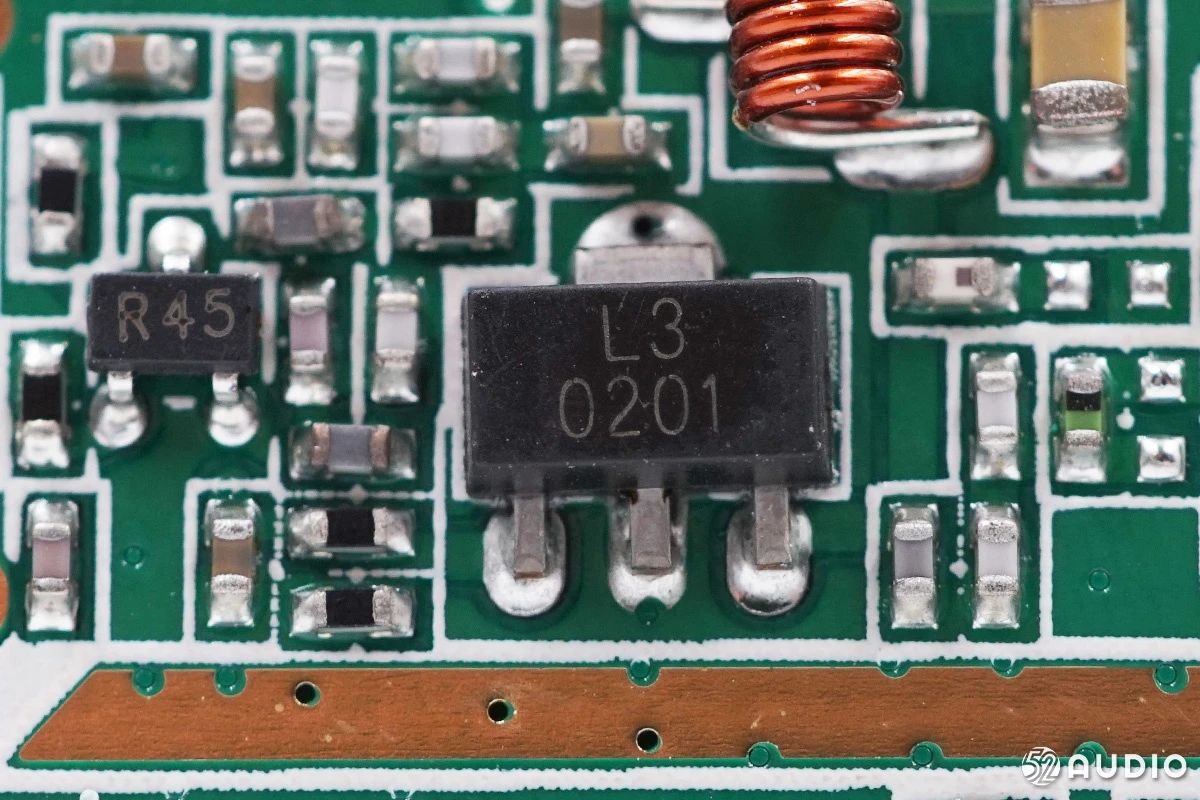

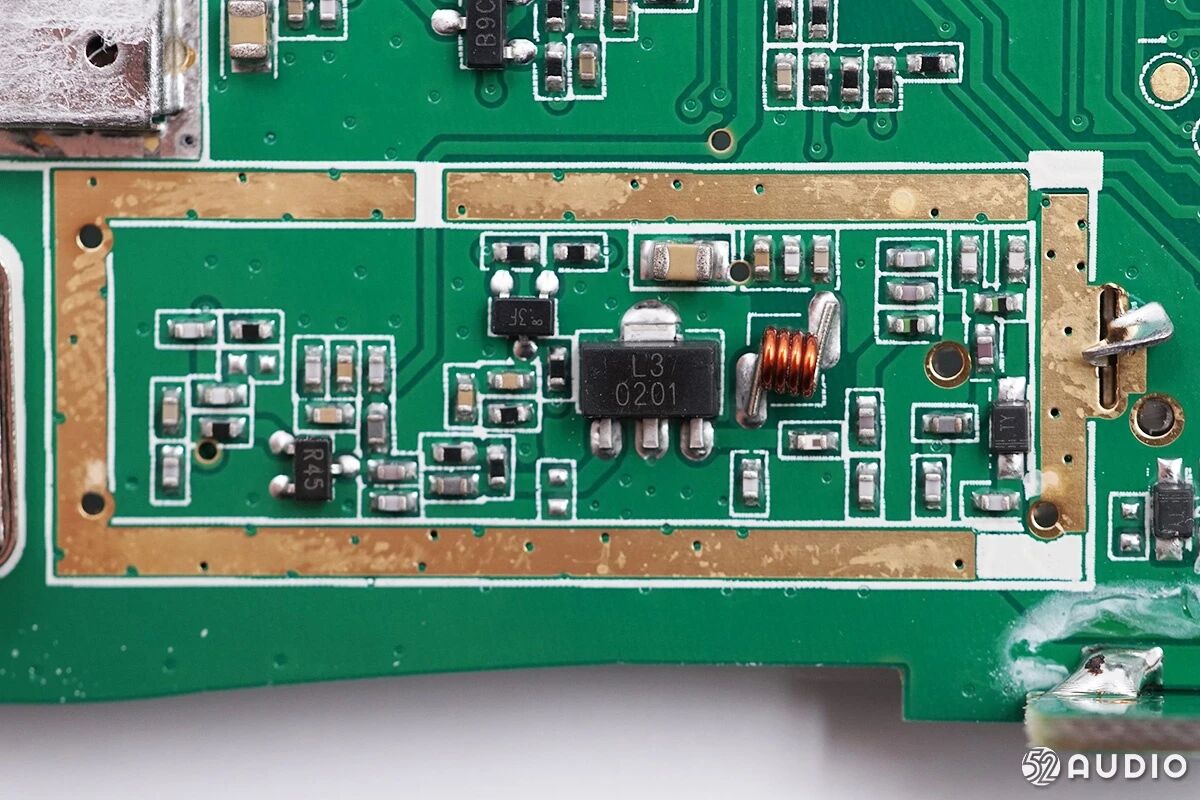

射频放大电路，SOT89封装的三极管为功率管，放大信号。

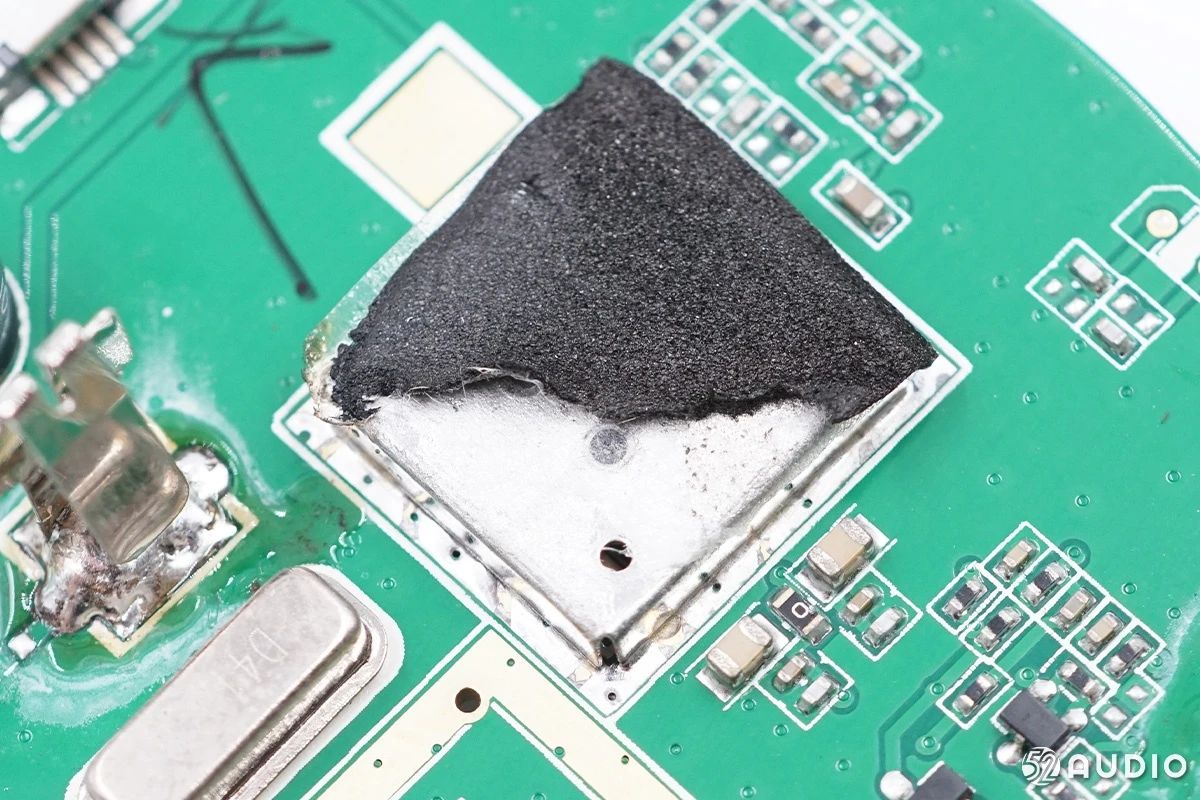

泡棉贴下面是一个金属屏蔽罩。

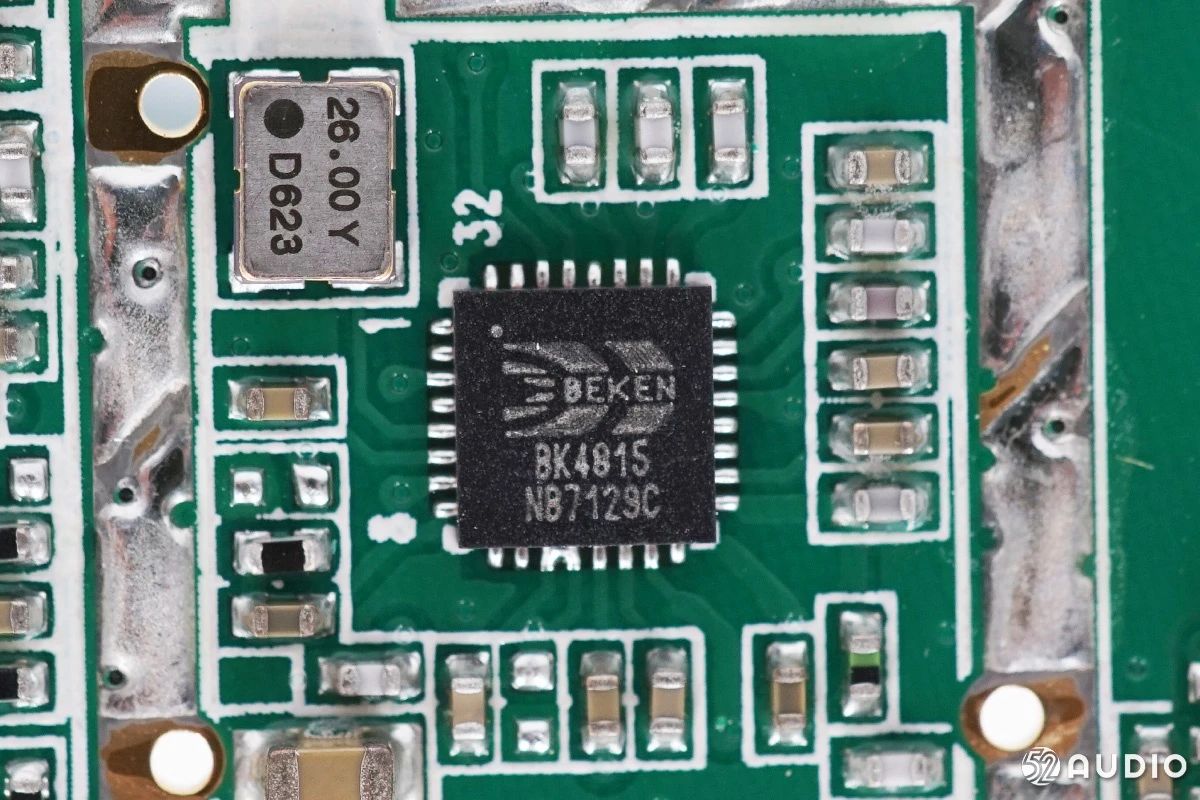

BEKEN博通BK4815N模拟双向无线电IC，是一款半双工TDD FM收发器，工作频率范围为124 MHz至560 MHz，适用于全球个人无线电。

除语音通信外，BK4815N片上FSK数据调制解调器还支持F2D和F1W发射，可在FRS和DPMR频带中用于文本消息和GPS信息交换。

BK4815N还是一款完整的小尺寸解决方案，针对低功耗，低成本，高度集成的移动和便携式消费电子设备进行了优化，仅需几个外部去耦电容器和一个外部电感器即可进行输入匹配。

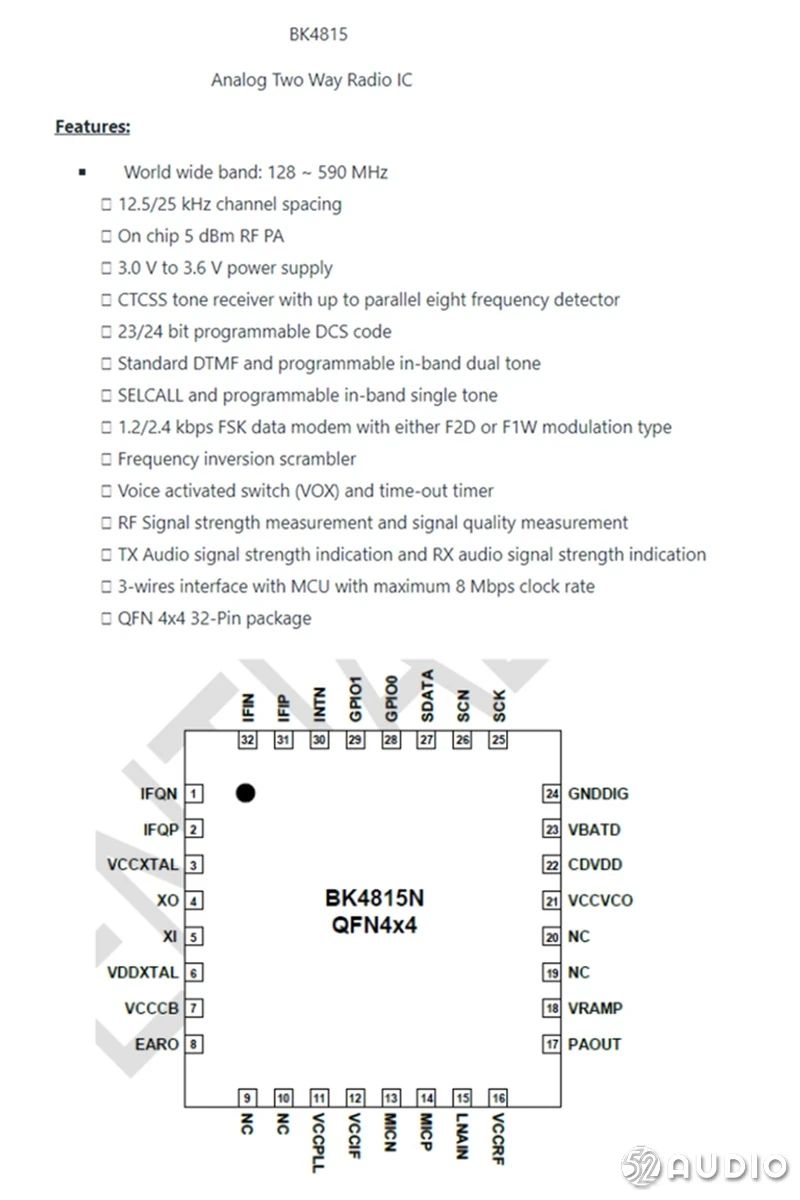

BEKEN博通BK4815N详细资料图。

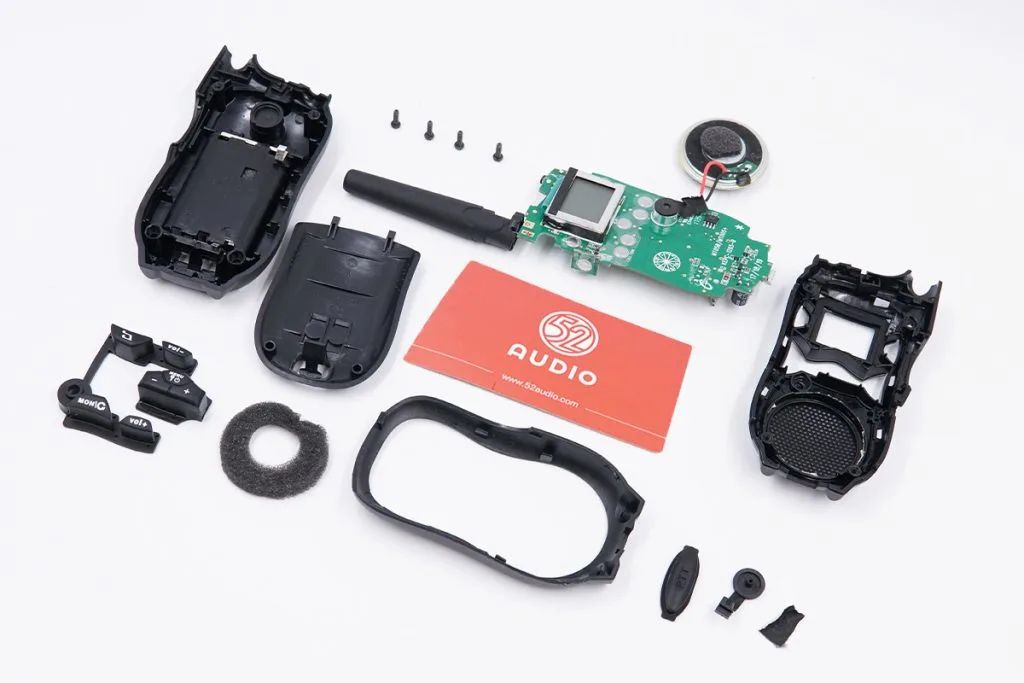

主机部分拆解全家福。

三、elite酷亿老友护理对讲机拆解（子机）

来到子机部分，首先拆卸掉子机上的所有螺丝。

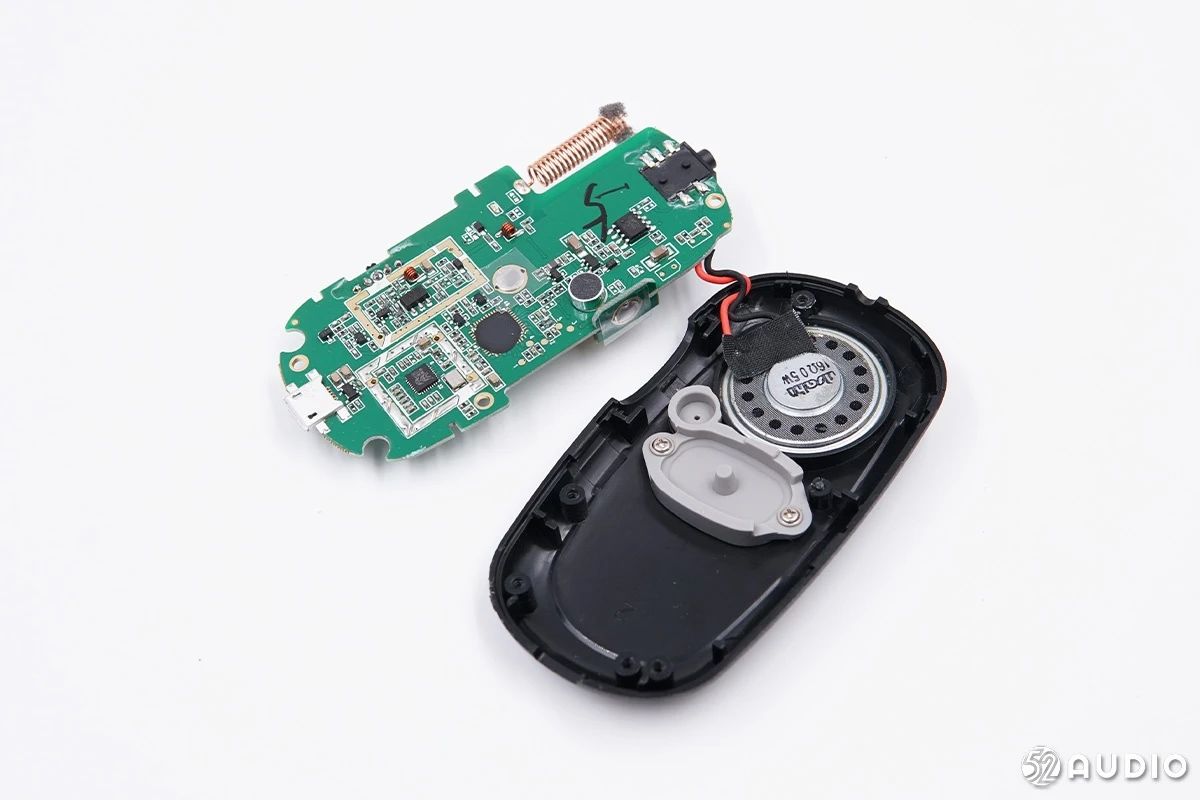

子机腔体内部结构一览。

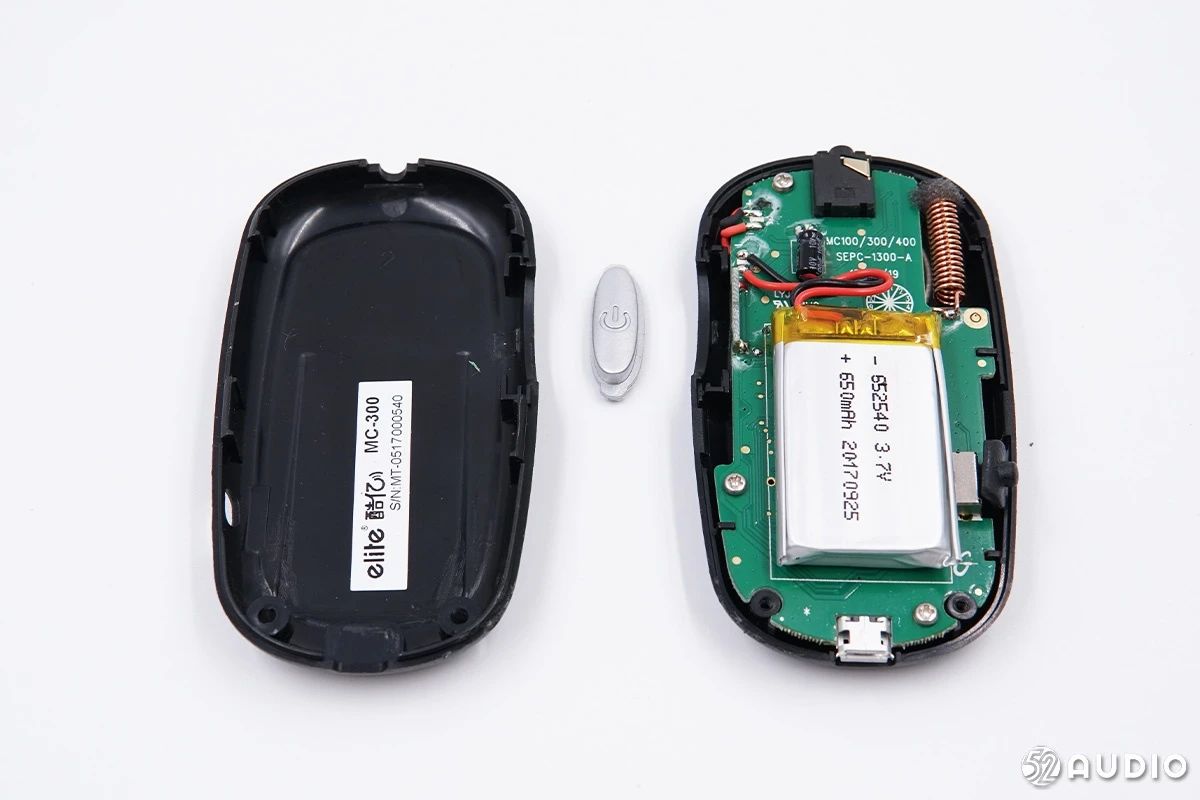

子机腔体内元器件主要包括主板和电池。

主板上音量键结构特写。

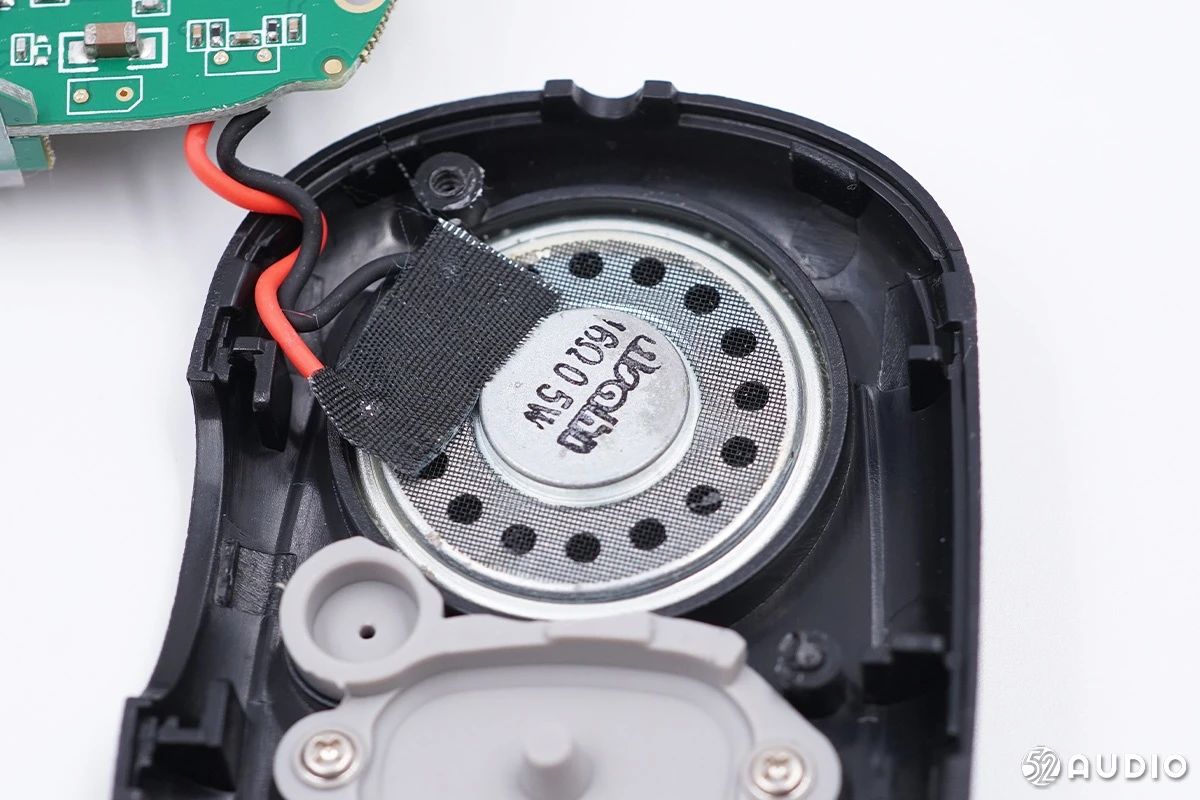

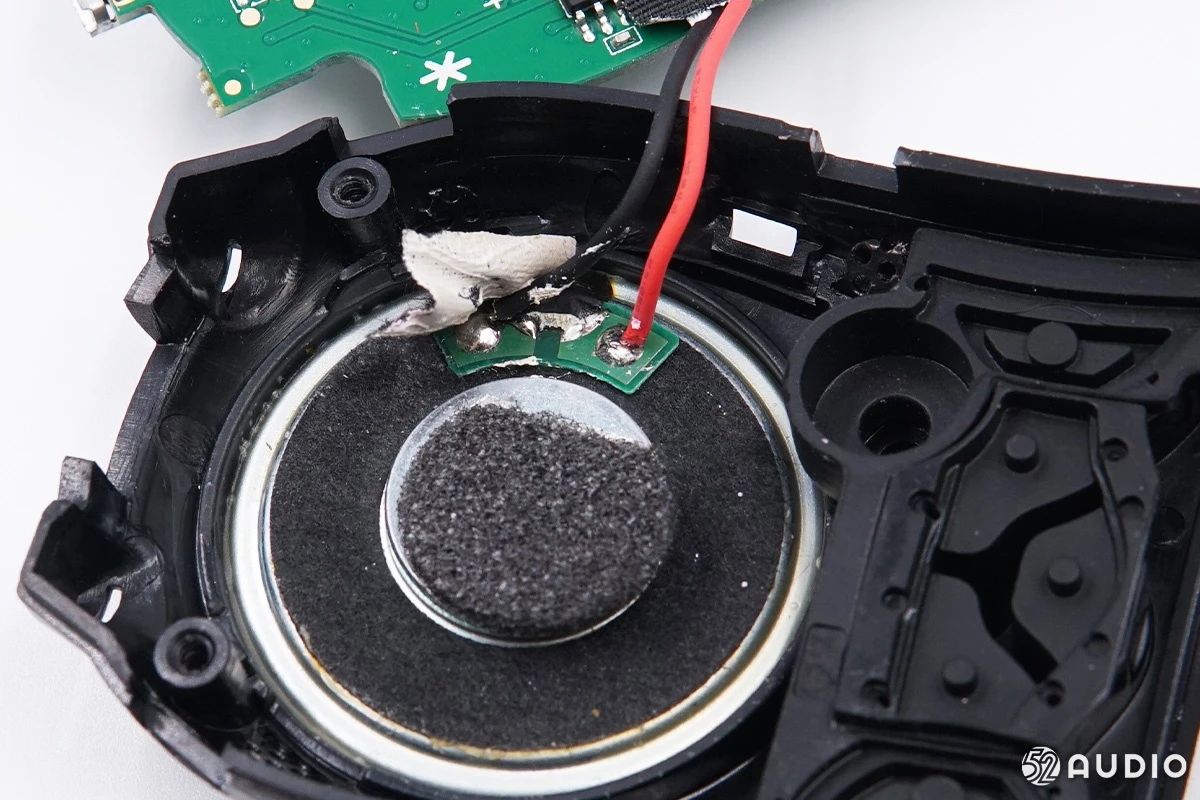

取掉主板，扬声器单元位于腔体内。

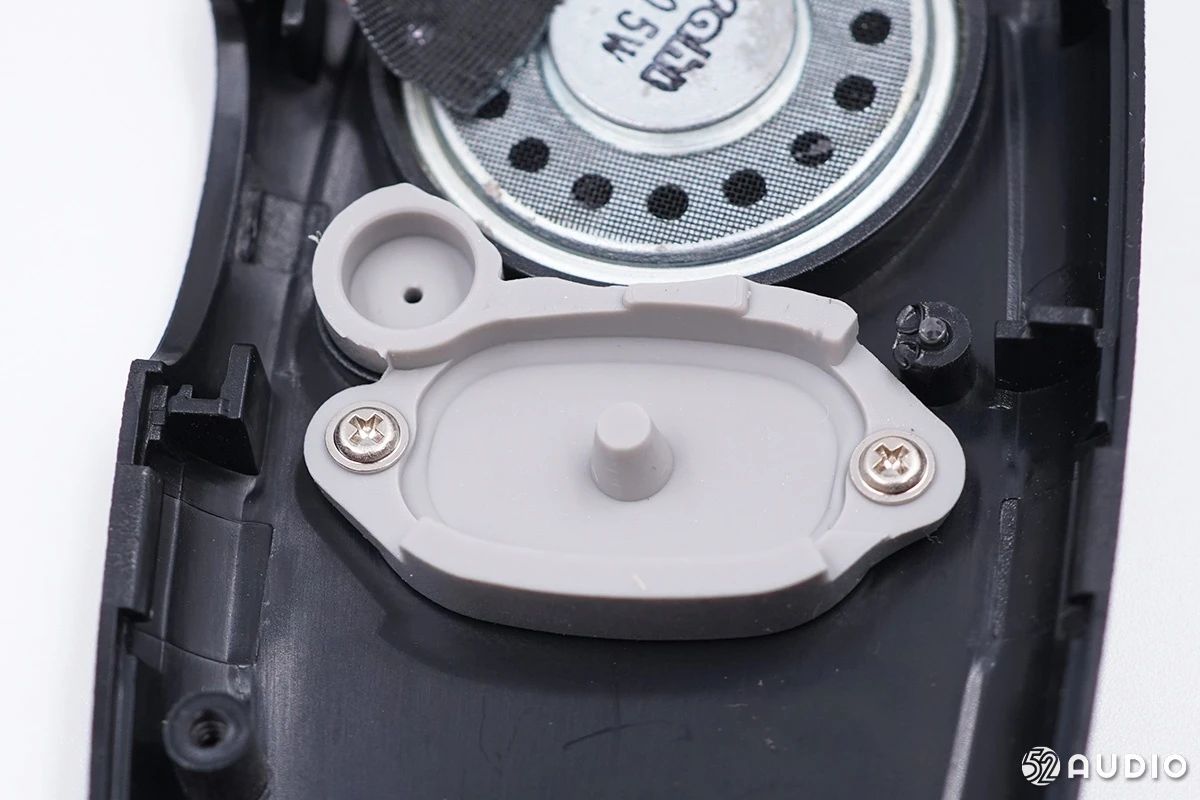

子机PTT通话按键内部结构特写。

扬声器单元特写，16Ω，0.5W。

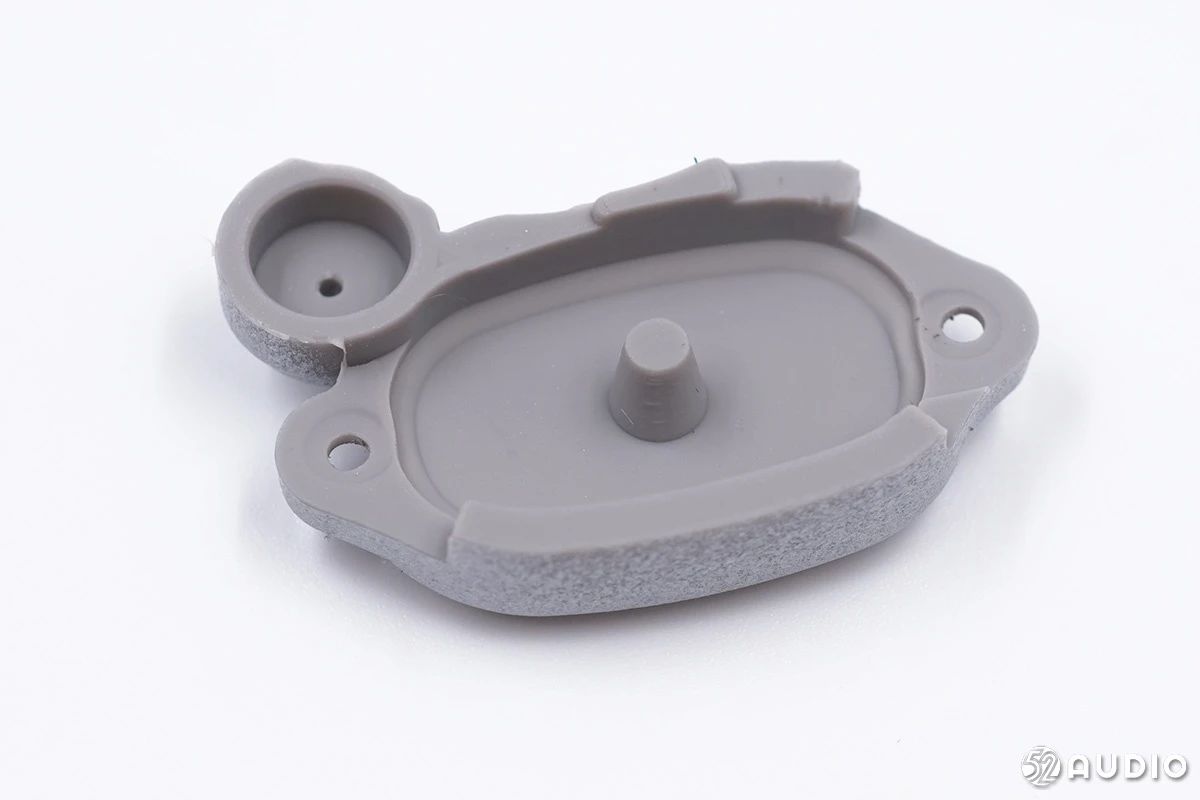

PTT通话硅胶按键特写。

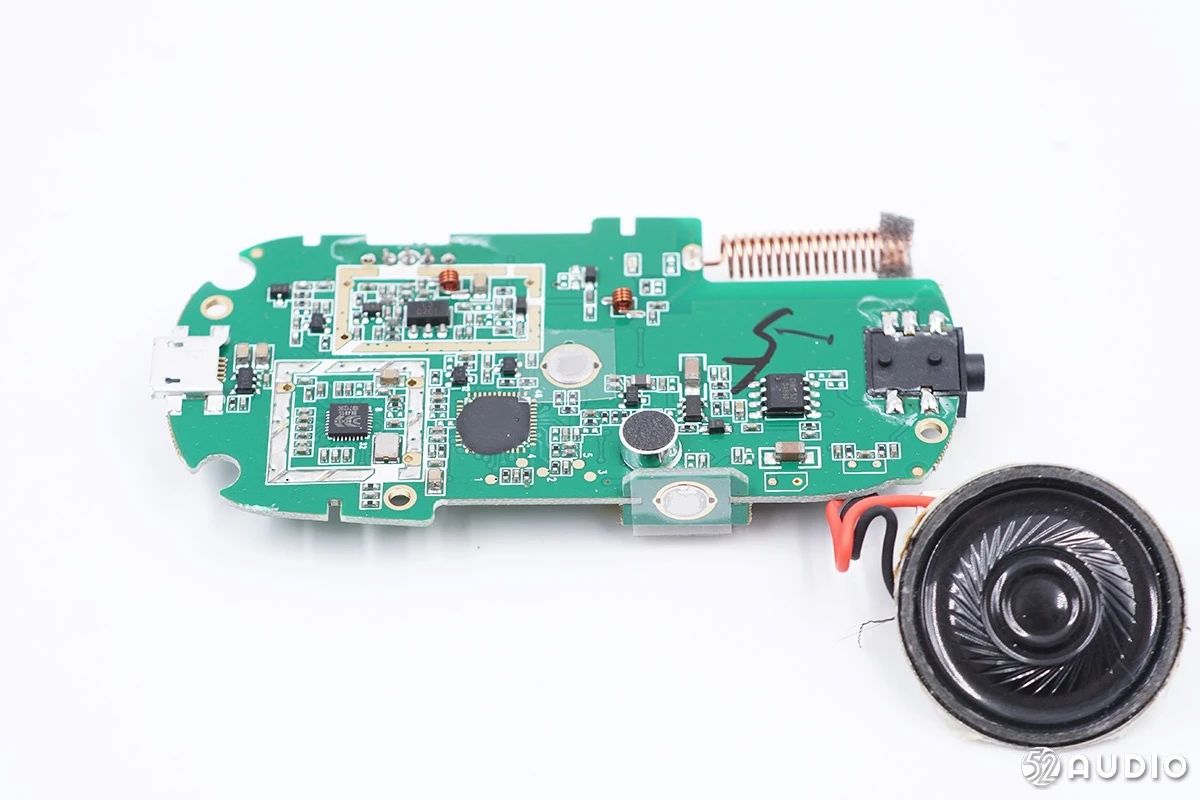

主板元器件结构一览。

扬声器与一元硬币大小对比。

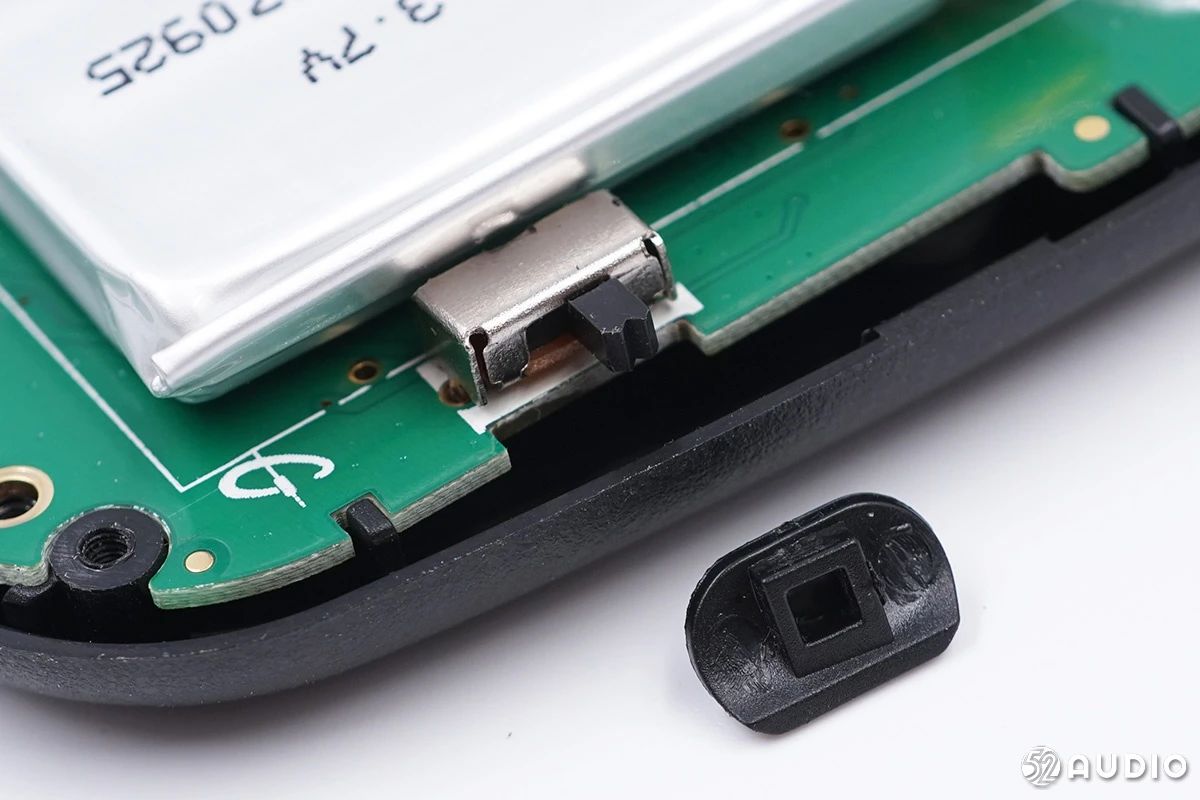

主板上电源按键特写。

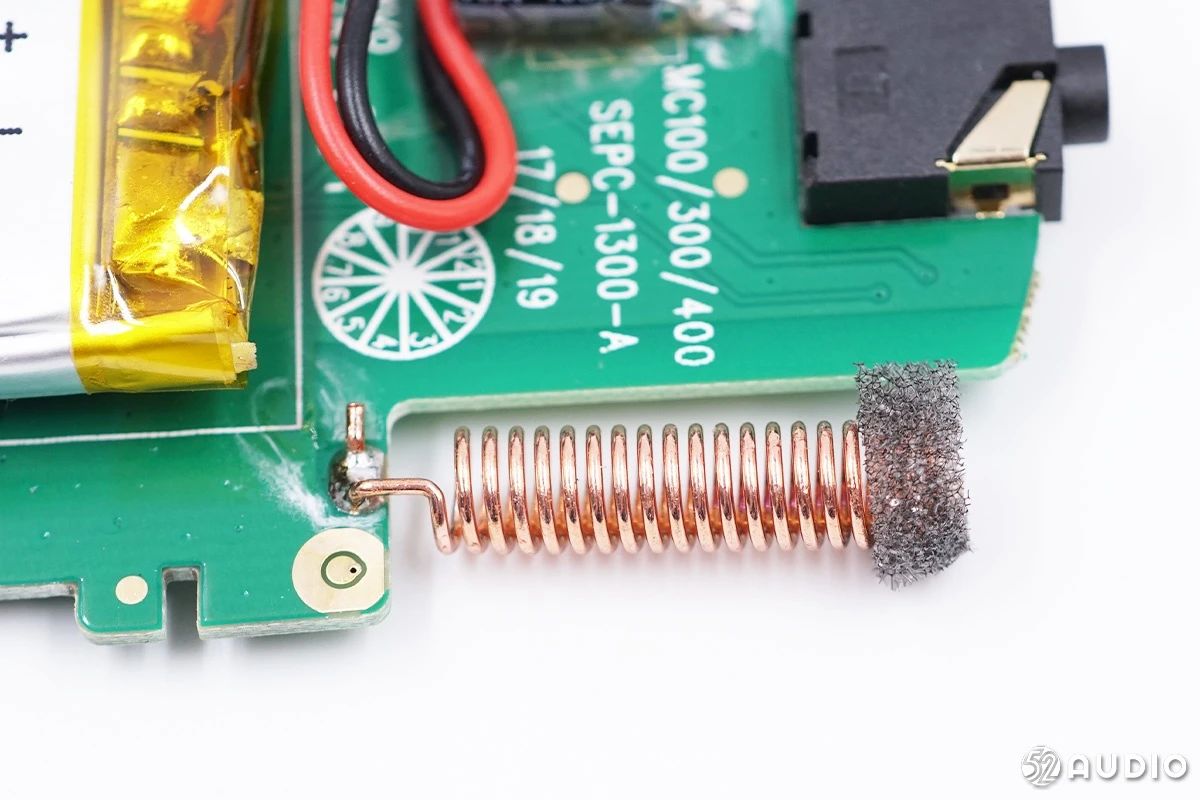

子机天线特写。

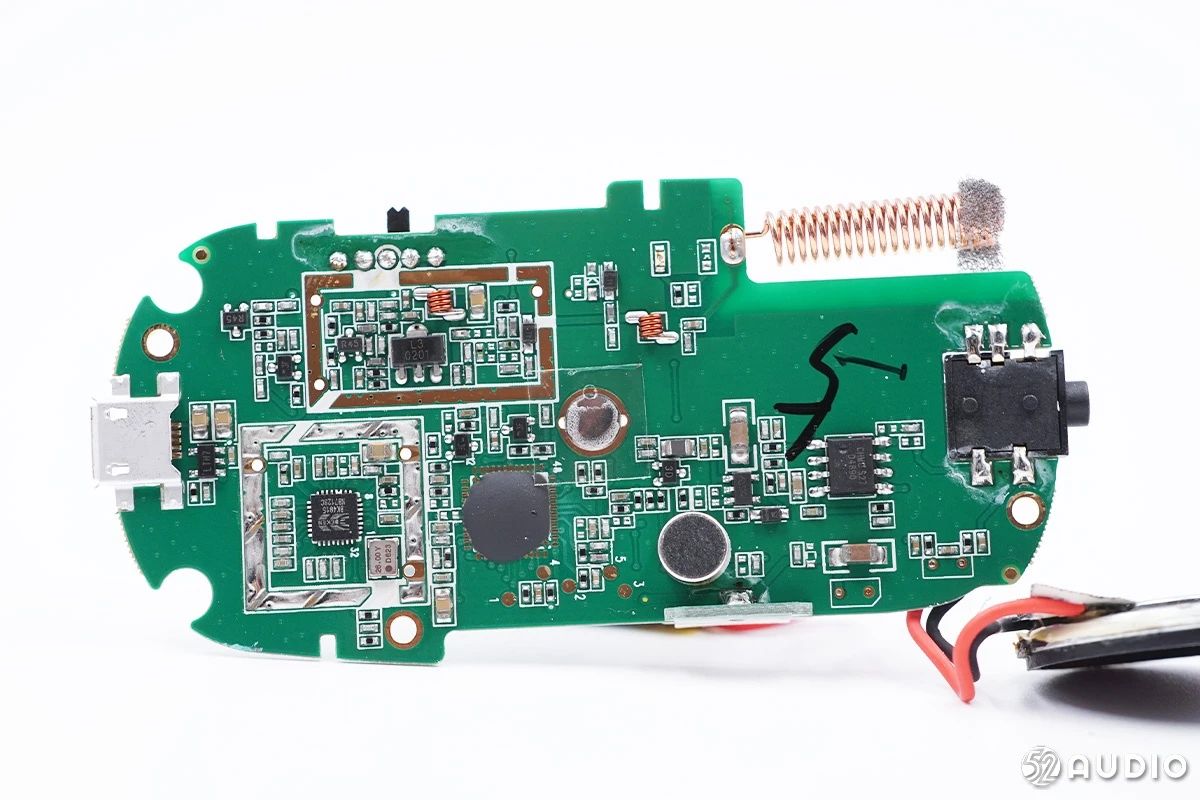

主板正面特写。

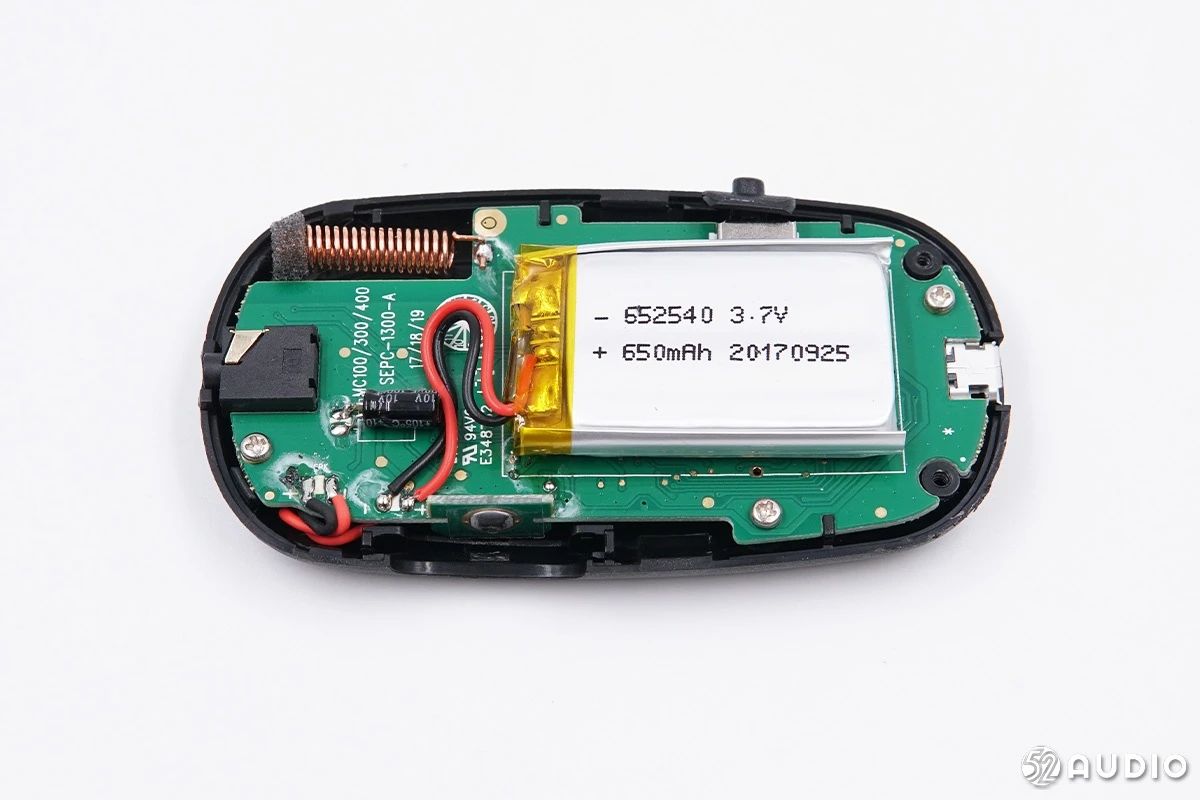

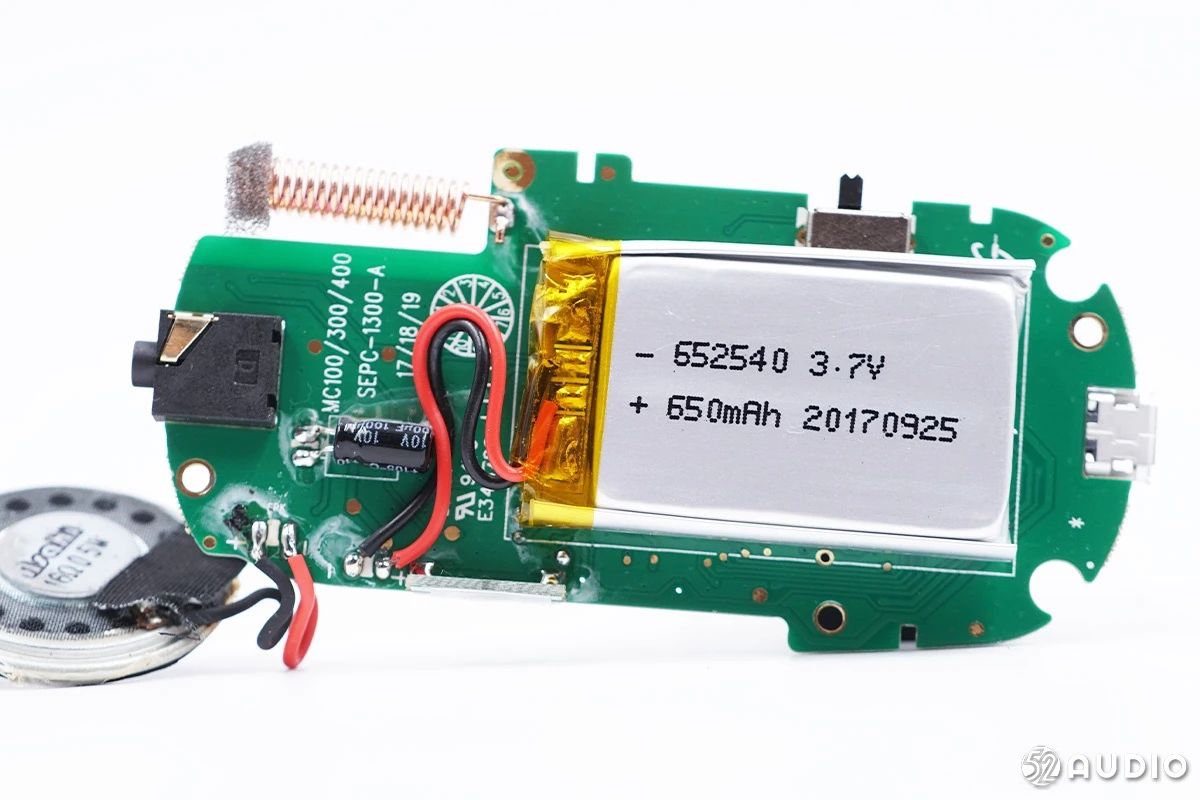

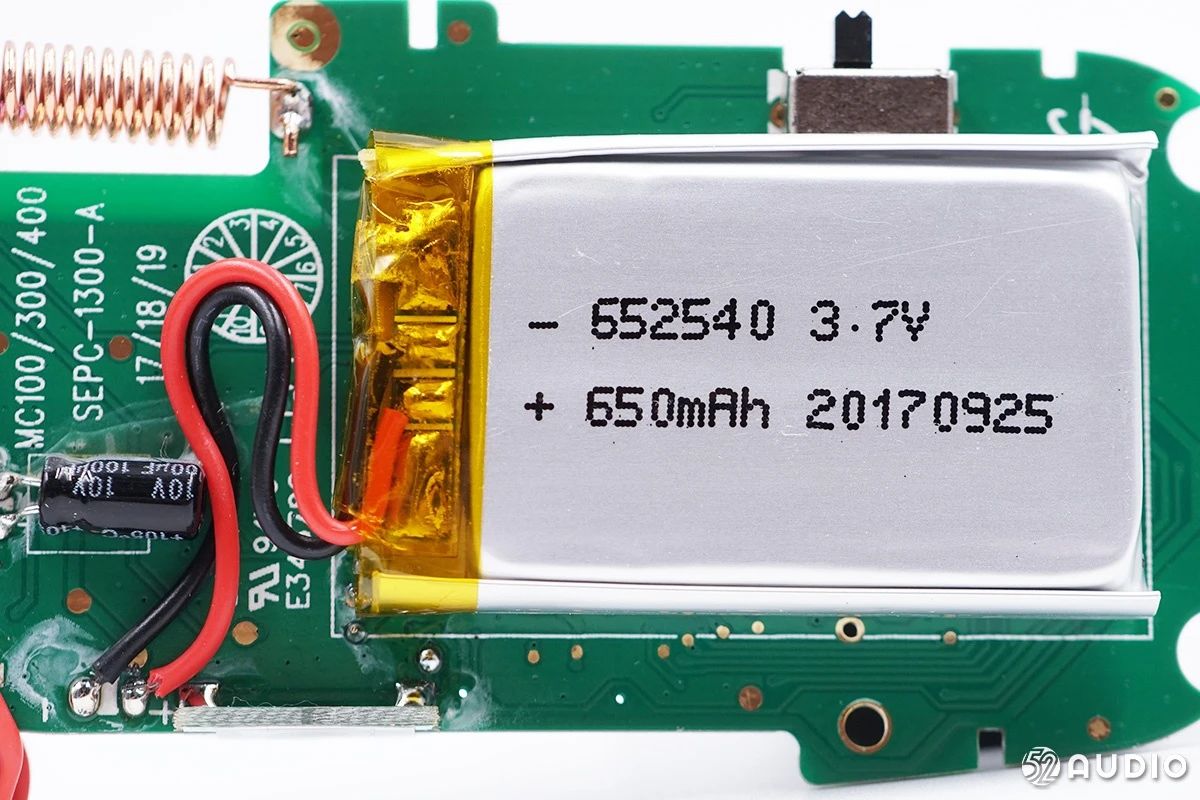

电池型号652540，额定电压3.7V，额定容量650mAh，生产日期2017年9月25日。

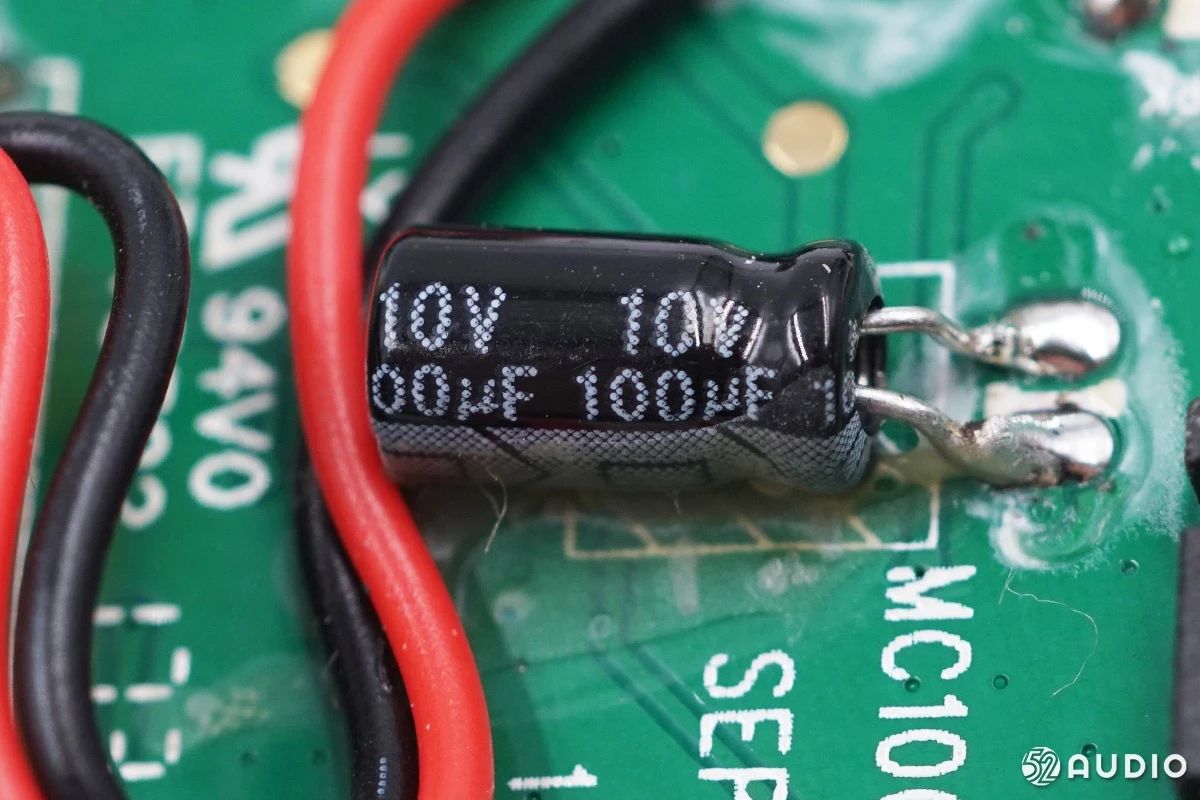

100μF滤波电容，耐压10V。

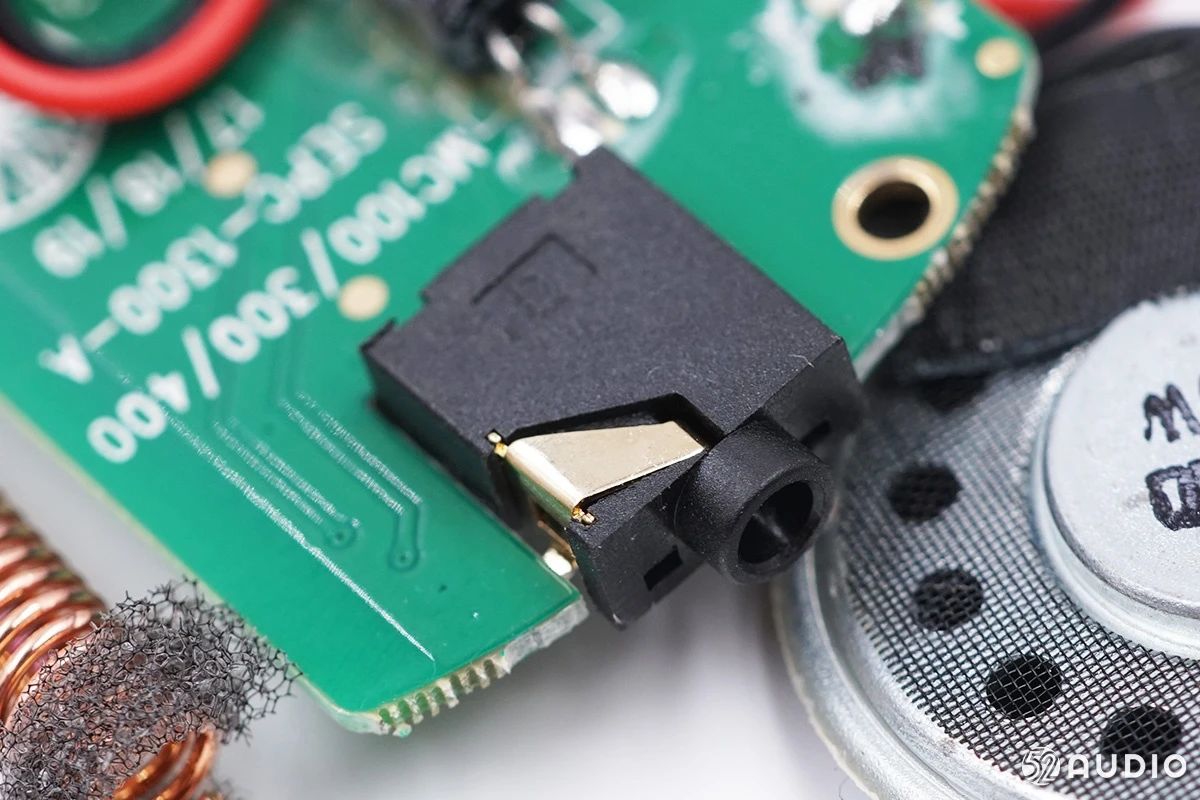

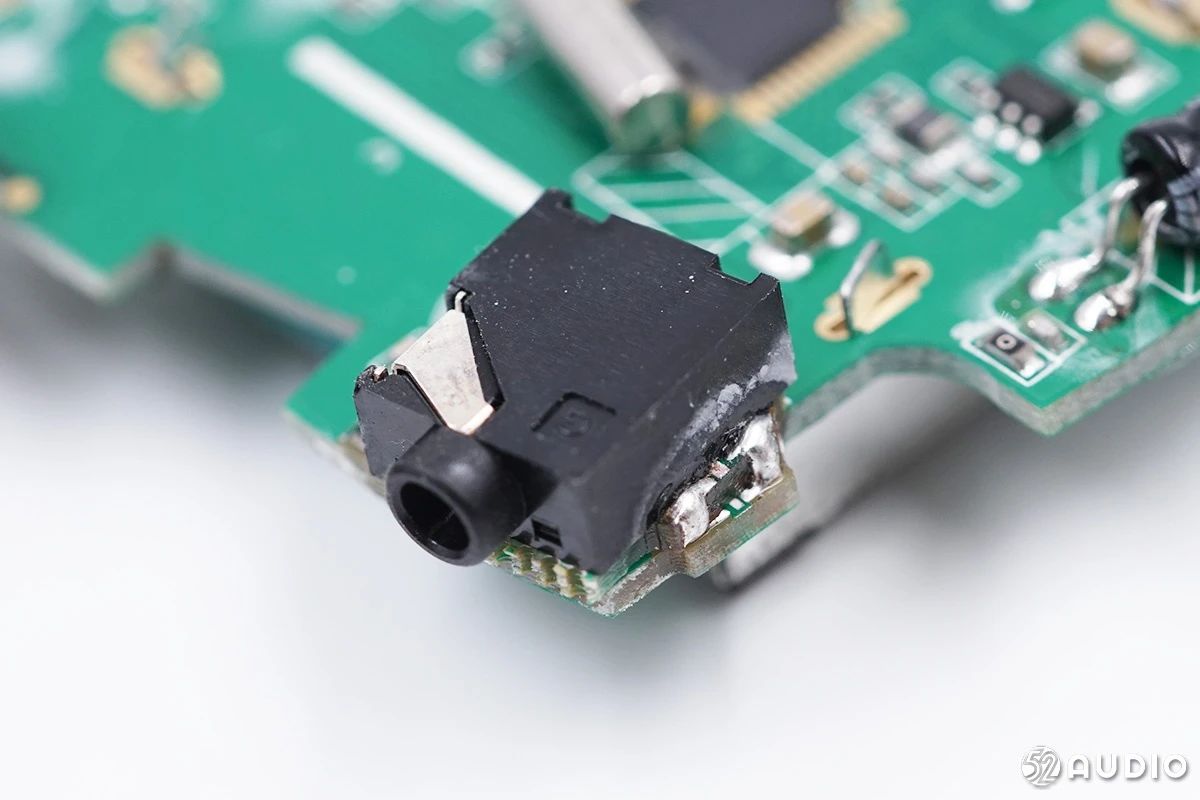

3.5mm音频线接口。

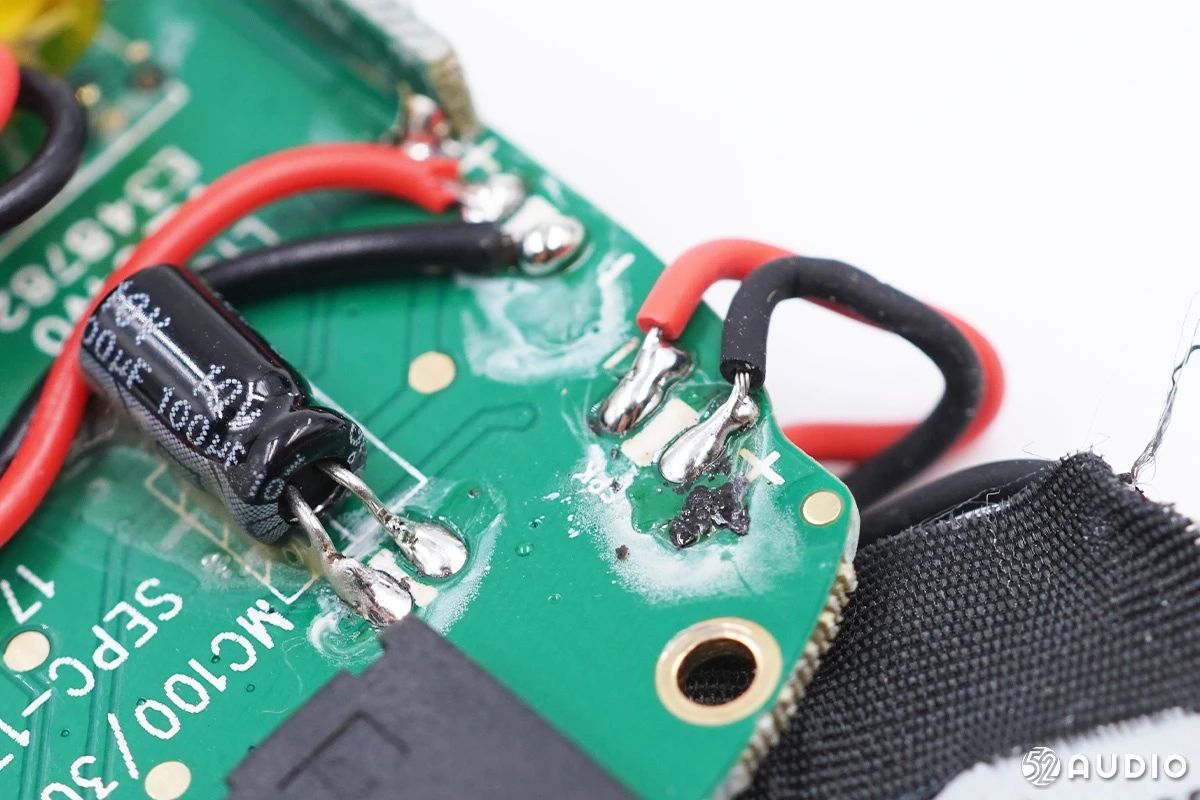

主板与电池排线以焊接的方式连接，焊点比较饱满。

主板背面特写。

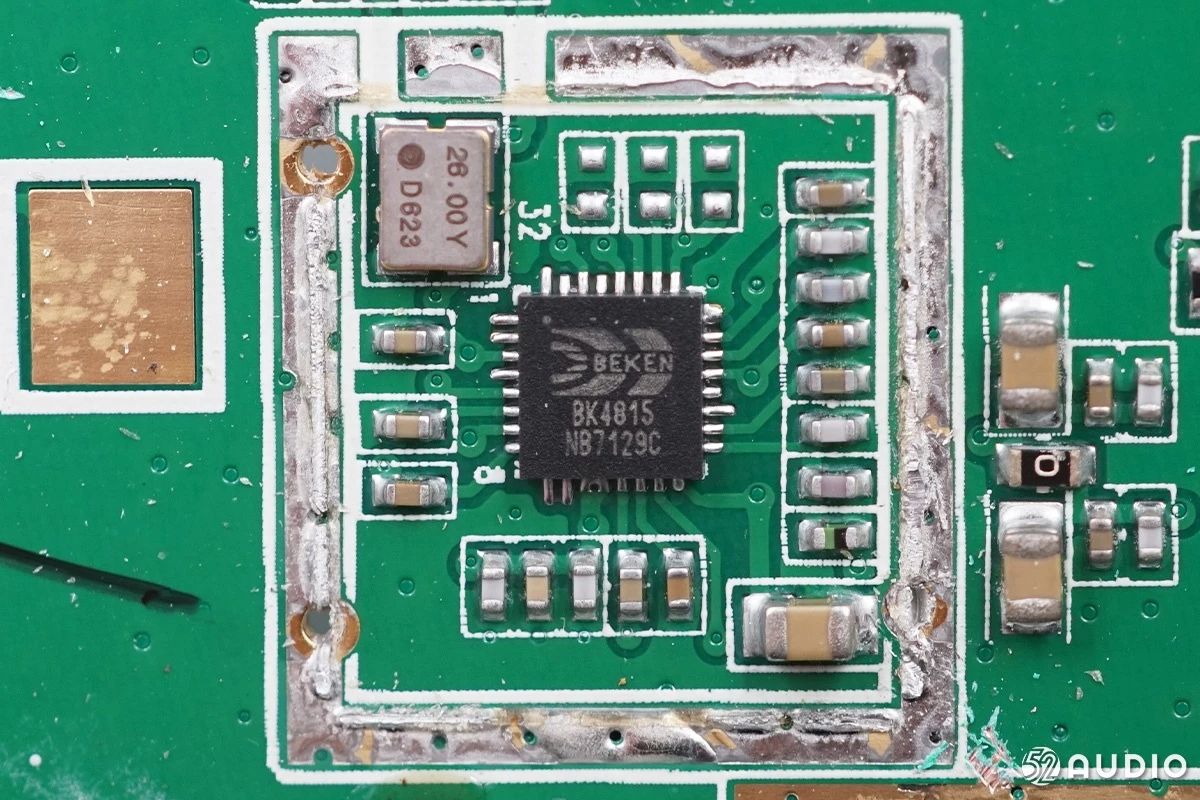

子机主板BEKEN博通BK4815N模拟双向无线电IC。

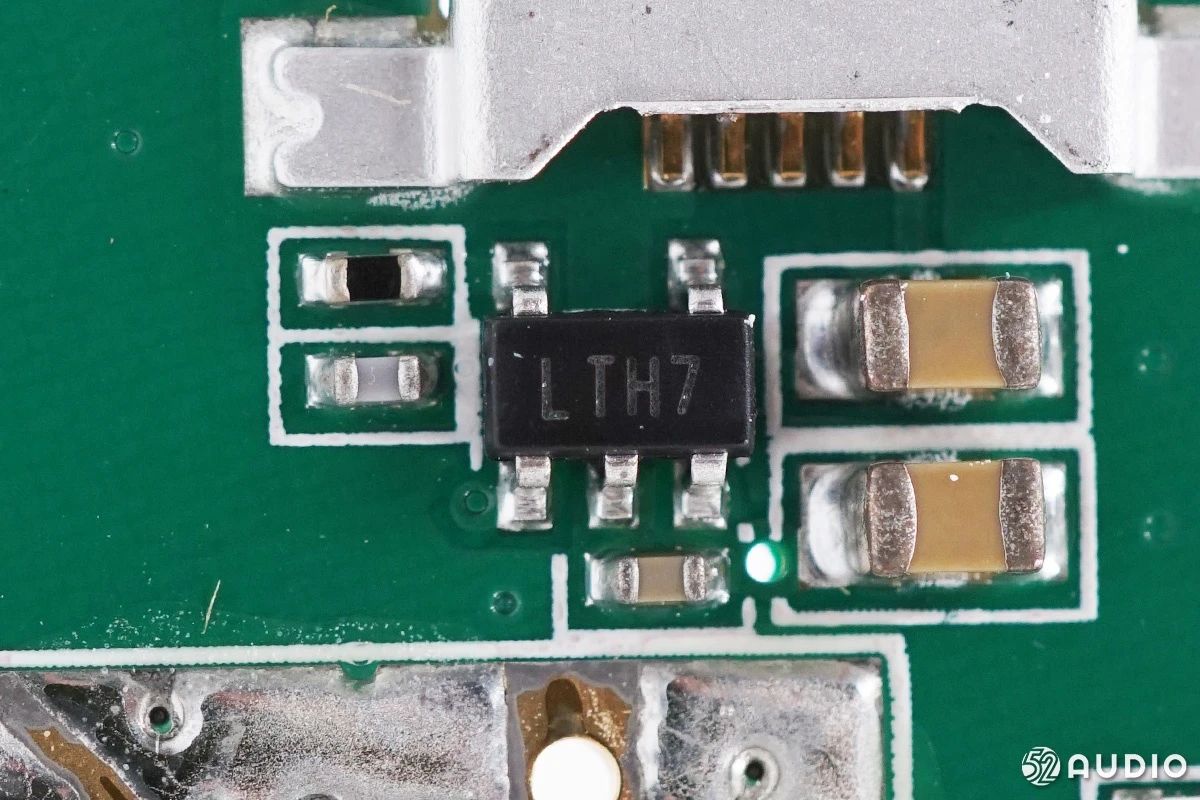

LTH7 LTC4054 锂电池充电IC。

功率放大三极管。

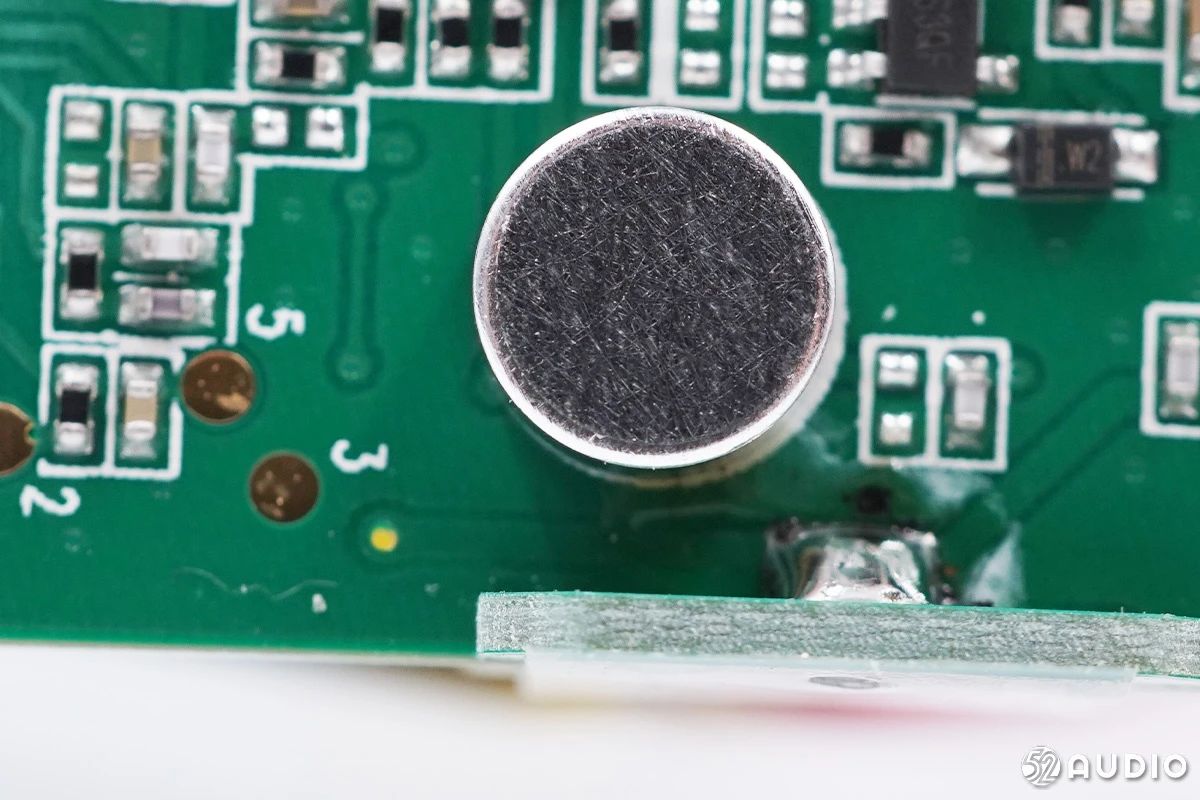

驻极麦克风，用于通话拾取声音。

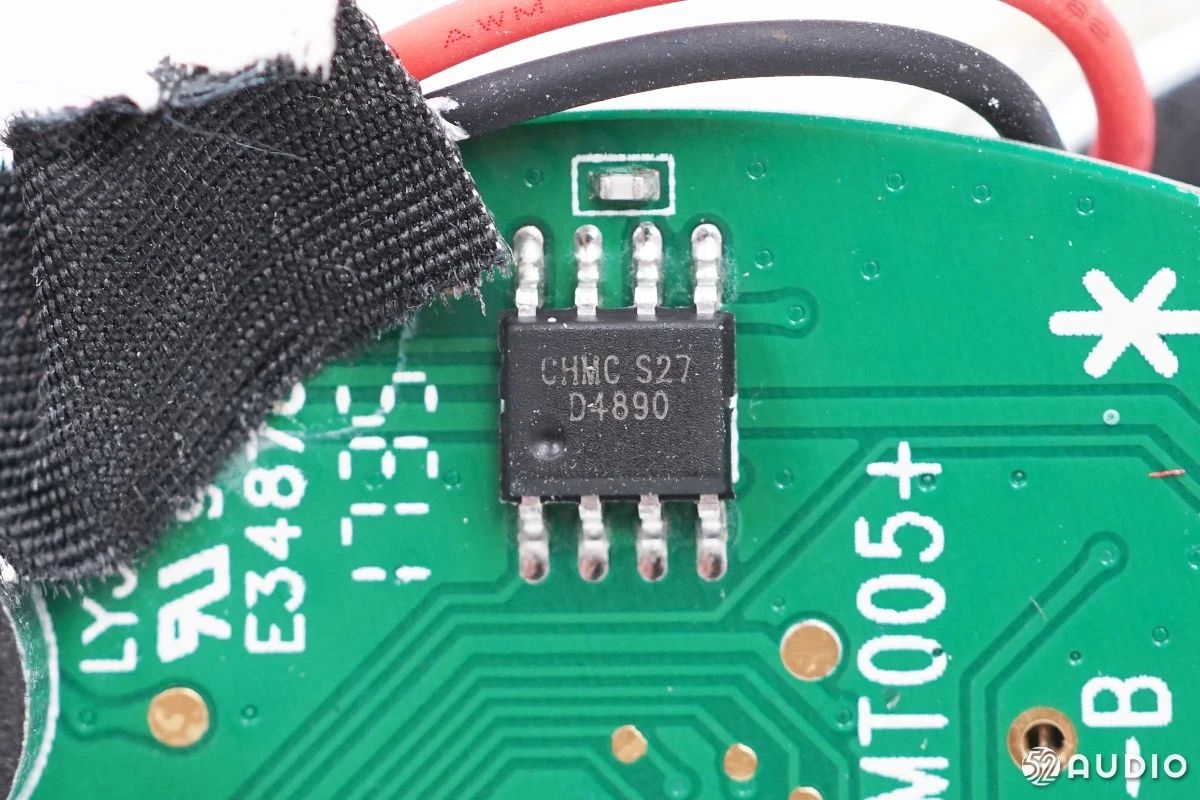

子机CHMC华越微电子D4890 功放芯片。

丝印S3QF的IC。

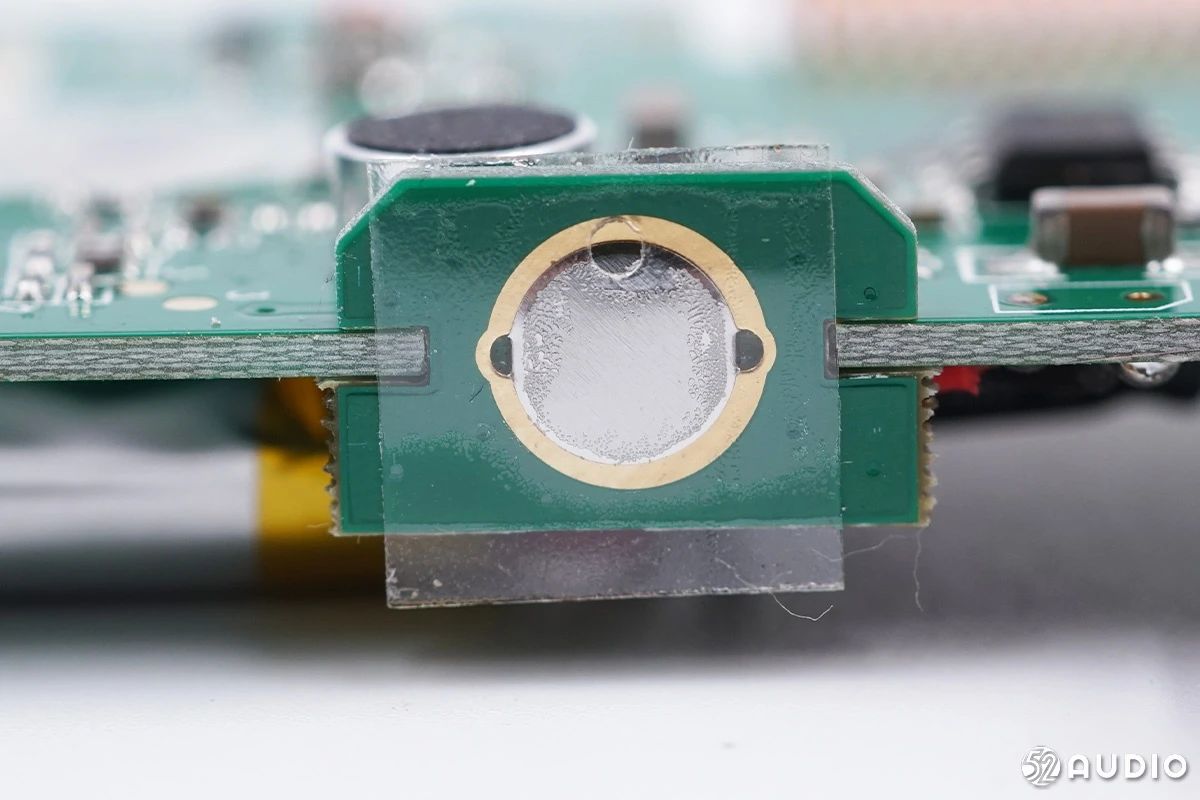

主板上金属薄膜按键特写。

一颗LED指示灯特写。

子机拆解全家福。

四、我爱音频网总结

elite酷亿老友护理对讲机MC-300在设计上主副机功能分明，并按照使用主体的不同进行了相关的功能设计。看护人使用的主机相对功能更丰富，可进行的调节和操作也更多，监听模式更是能够时刻关注被看护人的动态。而子机仅保留了最基本的通话功能，降低了学习成本和避免了操作失误。

内部结构上，主副机相互对应，均采用了BEKEN博通BK4815N模拟双向无线电IC，是一款完整的小尺寸解决方案，适用于低功耗，低成本，高度集成的移动和便携式消费电子设备。搭配CHMC华越微电子D4890 功放芯片放大声音，使通话功能清晰稳定。

不同点是主机采用了三节7号AAA镍氢可充电电池，可使用相同电池进行更换。而子机则是采用了容量650mAh聚合物锂离子软包电池，不可自行更换。不过两者都能提供长久的续航时间，不必为电量担忧。
