WD-6200/6300中短波相关干涉仪测向系统

时间:2023-02-13 来源:网络 作者:秩名 点击:


频率范围500kHz ~ 40 MHz                               基于DDC的宽带数字接收模块
高灵敏度                                                          对短时信号有效(WD-6300)
使用SSL加密协议传输目标定位信息                典型测向精度优于2度(标准差)
共用参考信号进行相位相干                              可与其它干涉仪相关联扩展
高精度中等孔径天线                                        布设快速简易
天线坚固、隐蔽                                                低功耗   高性价比


WR-6200(便携式)和 WR-6300(19”机架式)中 短波测向系统用相位相干多通道干涉仪方法和信号统计 处理技术,可靠性好,测量精确,广泛用于政府、军 事、执法等部门。

由于采用软件无线电(SDR)体系结构,系统提供 了无与伦比的灵活性、高精度和高灵敏度性能,使其不 仅能作为测向系统执行测向任务,也能作为短波情报的 信号截获接收系统使用。

设备由三部分组成:天线阵,相位相干接收机组, 计算机。

系统用特殊设计的高增益有源单极天线阵,只需两 个人30分钟即可完成架设,天线阵的大小可简单地根据 系统所用频段而定。当天线布成“L”形,每条臂的经 典长度为5米时,最佳适用频率3 MHz至30 MHz;臂长 10米时,最佳适用频率1 MHz至15 MHz 。



系统核心设备为WR-G34DDC相位相干接收机,安装 在坚固的便携箱(WD-6200)或19”机箱(WD-6300)。

采用高性能的集成便携主机与系统连接,对接收到的 信号进行分析和处理。

系统不仅能够精确测量信号的水平方位,也能测量仰 角。若已知电离层高度,还可以不用传统的多元三角大地 测量法对目标位置进行粗略估算。

测向系统既可以固定安装,也可以车内安装。

WD-6200和WD-6300测向系统将模块化硬件与创新的 软件相结合,展现了传统技术所不具备的性能和灵活性。

WD-6200               WD-6300

硬件
WD-6200 / WD-6300 测向系统采用了高性能元器 件、WR-G34DDC相位相干软件短波接收机和特殊设计 的高增益有源单极天线。
系统可以使用市电交流供电,也可以用直流电源加 装逆变器来供电。
为了更好地操作,建议使用两个监视器,一个操作 测向功能,另一个用来控制接收机。

软件
WD-6200 / WD-6300系统的核心是其先进的数字 信号处理软件,除了标准的 WR-G3xDDC 风格的图 形用户接口之外,系统软件还用于解决复杂的数学运 算和相关的处理。
系统完全软件化,只要简单地更改软件就可以添 加和改变功能及应用模块。
方位和高度显示都以正北为基准,同时还清楚地 显示出反射波和其它因素使方位角测量值的质量变坏 的影响。用户可以使用动态可调缓存器,将一段时间 内方位角采样值处理成平均值。柱状图和瀑布图显示 也可以帮助操作员判断测量值的质量。
系统还集成了一个数字记录仪,可以实时记录和 回访所收到的中频 (IF) 端的信号以及音频信号。

选件:
 封闭式环形天线,用于天线架设空间有限,采用 沃森-瓦特模式进行测向。
客户端/服务器软件,可以远程控制接收机和测向 操作。
三角大地测量/地图作业软件包,要求系统有多个 测向站,并且以适当的 (TCP/IP) 网络链接。测向数 据从测向站送至三角大地测量系统,运算结果把“位 置”显示(或标识)在地图上。地图的数据须另行与相 关地图供应方安排。

技术指标

接收机类型射频直采、数字下变频、软件化接收机
测向频率范围500kHz~40MHz
测向处理三元素经典相干干涉仪
接收通道数量3个
WD-6300采用三个接收机
WD-6200采用二个接收机,一个连接参考天
线,一个在N和E天线元素间转换
传感器元件AX-81SM/DF有源单极天线,带地网
最大天线孔径最高频率的1/2波长
测向方位精度仪表精度<0.5度,基于系统校准

典型布设的地波精度<2度 SD
测向高度精度仪表精度<2度,基于系统校准
测向灵敏度大于底噪3 dB的信号能达到上述方位精度
测向带宽DDC2带内,1Hz~64kHz可调
监视测向时,接收机完全可控
接口USB2.0高速
计算机四核i5以上,Windows 7
物理尺寸天线单元:1.2米,另带5米地网系统 WD-6200 便携箱,475×375×180mm WD-6300  19”机箱,3RU
电源115/230 V AC
工作温度-10℃~+50℃

技术指标随产品不断开发和改进而变化,请关注新维电信网站的 产品资料更新。

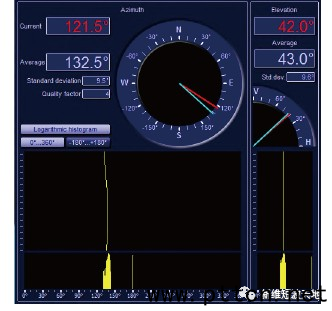

       图例:短波段天波的水平和俯仰角
