MOTOTRBO应急指挥无线通信系统在燕山石化解决方案

时间:2012-07-13 来源:中国集群通信网 作者:陈晓亮 点击:
  燕山石化公司是中国石化集团下属的特大型石油化工联合企业之一,成立于1997年。公司拥有生产装置88套、辅助装置71套,向国内外提供汽油、煤油、润滑油、石蜡等120个品种494个牌号的石油化工产品。

  面对丰富的产品生产线和复杂的生产管理环节,燕山石化亟需一套统一、快速、高效的无线对讲生产调度通信指挥系统,以保证多个部门、多个分厂间信息传递、指挥和协调等工作的顺利完成。北京达因瑞康科技有限责任公司设计开发的MOTOTRBOTM应急指挥无线通信系统解决方案,不仅帮助燕山石化实现了整个厂区的无缝通信覆盖,在日常生产中有效地提高各装置生产效率、保障人员及设备安全;而且突出体现并提升了企业在紧急状态下的统一指挥和调度能力,以便企业领导在第一时间发布应急指令、开展应急部署。

  客户需求分析
  1. 总厂和各分厂间的分级、无阻塞通信

  基于燕山石化公司的应急指挥调度需求,通信系统须覆盖总厂7个职能部门以及总厂下属14个分厂的室外区域和中控室。正常状态下,各分厂内部、  总厂职能部门与各分厂间能够通过个呼、组呼、群呼、优先呼叫等功能实现日常生产调度和联络。

  2. 总厂调度中心实时指挥全

  基于紧急状态下应急部署和统一指挥的需求,当有紧急情况发生时,公司管理层人员需在特别设立的应急指挥调度中心,实现与各职能部门、各分  厂厂长、各装置调度员、现场安全员及现场工作人员间的双向对讲语音通信,指挥全厂做出迅捷、准确的联动应对反应。

  3. 原有模拟系统统一规划融合,完成数字化过渡

  燕山石化公司此前在各个分厂建设有多套不同种类、不同形式的模拟系统,企业希望通过此次系统建设,对整个厂区的无线通信系统进行统一规划  和管理,并初步完成由模拟向数字的过渡。

  4. GPS及其他应用功能

  针对保卫、消防两个职能部门的特殊性,系统终端需支持GPS功能,管理层可据此实时掌握人员具体位置信息;同时,系统需支持无线数据传输功  能。


  解决方案设计

  北京达因瑞康公司在深入分析燕山石化对其无线通信系统具体需求的基础上,设计开发了MOTOTRBOTM应急指挥无线通信系统解决方案,并已安装完成投入使用,截至2011年9月,系统已经稳定运行近半年,配合燕山石化公司实施了多次事故应急处理预案的演习。该系统由MOTOTRBO中转台、车载台、手持机,信道监控单元,光纤直放站,边界信号网关,MOTOTRBO电话互联系统、TRBOCARE录音调度应用平台和应急指挥触摸屏等组成,实现总厂和14个分厂室内外方圆10KM的区域覆盖。

  系统有效利用了摩托罗拉MOTOTRBOTM数字通信产品在基本功能和系统性能等方面的提升,包括提高系统容量、改善话音质量、延长电池使用时间、增强保密性能以及为调度管理提供更强大的呼叫信令、控制能力、GPS服务和无线数据传输等功能。同时,MOTOTRBOTM向下兼容模拟系统和设备的特性,也有利于企业完成由模拟系统向数字系统的平滑过渡。
  系统采用TRBOCARE应急指挥调度管理系统平台,具备强大、丰富的生产调度和应急指挥功能。其多种应急预案的预先设置功能能够确保紧急状态下通信联络的及时和顺畅进行。同时,总厂调度指挥中心设置有应急指挥触摸屏,使企业高层得以更直观、更简便、更迅捷地发布应急指令、实施应急处置。

  系统功能特色

  1. 现场指挥中心统一、实时调度整个厂区

  燕山石化在总厂设立应急调度现场指挥中心,其中,中心“首长席”设置应急指挥触摸屏,便于企业领导直观地进行各种操作。特殊情况下,企业管理层、调度人员可通过现场大屏集中进行整个厂区范围内的统一调度和指挥,通过指挥中心音频系统与任意分厂、任意部门的工作人员进行通话。同时,特殊职能部门工作人员的位置信息,也可以显示在现场大屏上。

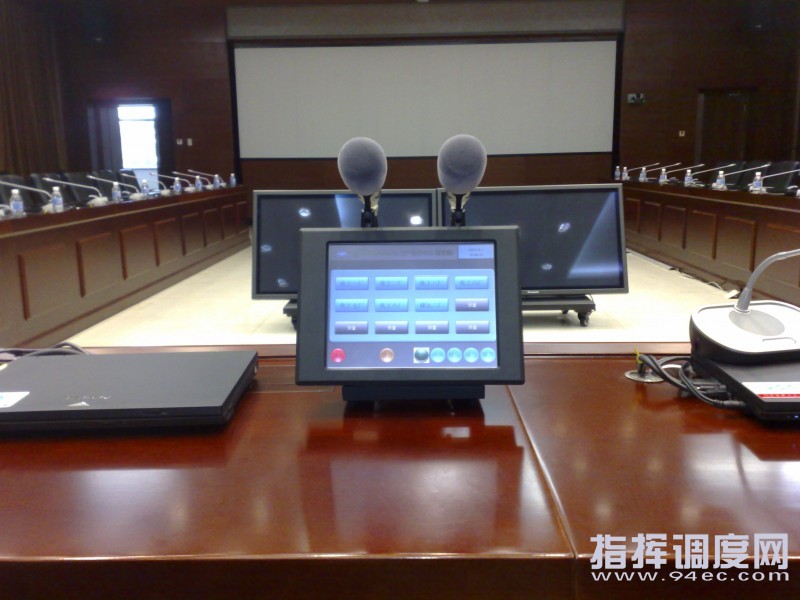

(指挥中心现场图)

  2. 高效、可靠的应急处置功能

  燕山石化总厂通信系统及各分厂独立的子系统内均保留有紧急信道和应急预案信道,紧急情况发生时,总厂调度中心可通过调用不同的应急处置预  案,在最短的时间内实现总厂-分厂以及各个分厂之间的横、纵向通信联络,以保证各种应急指令和调度管理信息能够最高效地得以传达。

  3. 多信道调度和通话管理功能

  系统支持个呼(私密呼叫)/组呼/全呼、远程监听、对讲机遥毙/遥开、在线检测、呼叫提示、日志查询等基本调度功能;系统可实现与有线电话的连  接,企业领导可使用有线电话直接拨入现场指挥中心,实现与对讲机间的通信联络。

  4. 多信道录音管理功能

  总厂调度台可分别对16个信道进行管理,监控其移动台活动情况。除此之外,调度台可同时对16个信道上的通话进行录音,并可按照时间、对讲机  ID、工作组、工作信道等信息对录音进行检索和回放。

  扩展应用

  本解决方案的应用特色主要体现在:
  1. 方案设计中充分强调了调度指挥工作的统一性和便捷性;
  2. 系统应用中保障了应急处置通信的高效性和可靠性;
  3. 总厂与数量较多的各个分厂之间的通信,在不同的生产工作状态下,既能够协调联动也可相对独立。

  因此,以燕山石化为代表的MOTOTRBOTM应急指挥无线通信解决方案,具备很广阔的推广前景,可广泛应用于具备相似组织架构、通信模式以及具备应急指挥和大规模调度管理需求的石油石化、公安、武警、消防、林业等行业和企业。
(本站原创,厂商供稿。未经授权不得转载,转载敬请注明来源:“中国集群通信网 www.pttcn.net ”,如需转载,请注明来源和作者,谢谢合作!)
(中国集群通信网 | 责任编辑:陈晓亮)
