久华信:某单位应急Jonet移动多媒体指挥系统

时间:2013-05-31 来源:中国集群通信网 作者:陈晓亮 点击:
  1. 概述
  当前,科技发展日新月异,我们已经步入了信息化时代。在公安、武警、消防、人防、远程监控等部门,实现信息化已经成为一个重要的课题。
本方案针对某单位多途径、多手段、非视距条件下的实时视频图像监控传输需求,采用以JoNet传输系统为主,配合多种通信手段,建立一个高效、稳定、覆盖指定地区的无线移动图像监控传输网络,通过车载式图像传输系统将监控图像通过无线传输链路实时传输至指挥中心及相应领导机关。
  整个系统具有机动灵活、快速反应的特点,真正实现了高速移动中图像、语音、数据的实时、同步通信传输,可担负公安、反恐、远程现场指挥、公共突发事件、抢险救灾、远程监控等远程现场多媒体信息实时、动态的收集处理传递的重要任务,是无线通信技术、计算机网络技术和微电子技术等技术的有机结合。

  同时它利用各种通信手段互相补充、互相结合构成多手段、多路由的通信网络,充分利用JoNet传输系统组成各部门一体化通信指挥系统,将各种远程图像、语音、数据信息进行采集,并通过移动无线链路传送到各级指挥中心,为首长提供实时、准确的现场情况,从而为统一指挥和做出正确决策提供直观、可靠的第一手资料,真正提高各部门处理应急事件的快速反应、统一指挥、协同作战能力。

  2. 组网方案

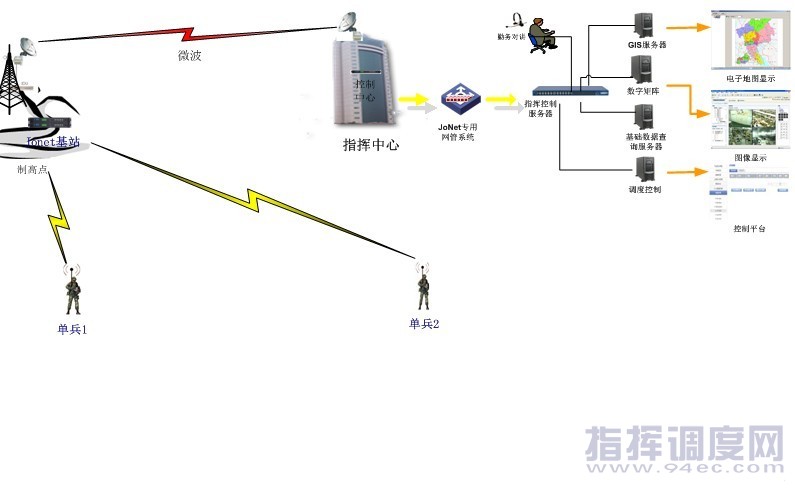

  图-1 Jonet移动多媒体指挥系统拓扑图
  3. 系统组成

  从上面的拓扑图中可以看到,整个系统主要由1套微波,1台JoNet基站设备,2台JoNet单兵设备组成。将要在高山上建设一个Jonet基站,一个指挥中心,2台单兵,以及相关图像处理部分及其它辅助设备等。
  指挥中心采用微波与制高点连接;制高点与通信车通过频点340MHz的Jonet单兵设备连接。
  单兵通过JoNet设备搭建的无线链路和基站进行图像、语音、宽带数据互传,基站再通微波传到上级指挥中心。

  3.1 JoNet车载移动无线指挥系统

  为完成对指定区域的无线图像传输和覆盖的要求,考虑采用1台JoNet基站设备和2台单兵设备完成对指定区域的无线图像覆盖。
无线图传系统设计初始所有通信车采用同一频点f1,当多台接入基站时,系统采用自动接入、分配链路带宽模式,完成自动组网功能。
  主要配置:
  ? JoNet基站主设备:发射功率4W,10.2dBi玻璃钢全向天线;
  ? JoNet单兵站:发射功率4W,5.5dBi鞭状全向天线;
  ? 设备频点:300-800MHz可调。
  主要功能:
  ? 单兵和基站可进行单向图像、双向语音、数据传送;
  ? 多台单兵可以同时无线接入1个基站;
  ? 视频压缩采用MPEG2或H.264;
  ? 单兵可将DV所拍的现场图像实时传送到基站,基站通过微波链路把现场图像及语音传输到指挥中心。如图-2:

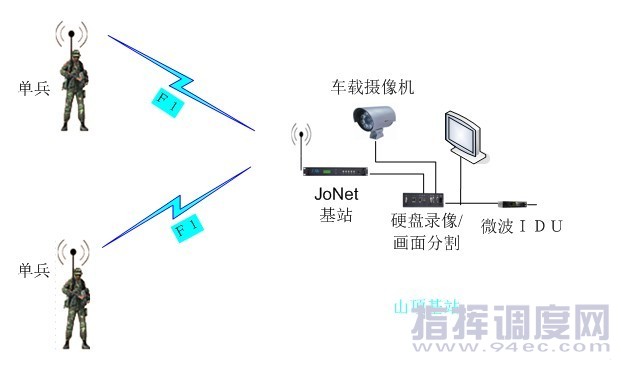

  图-2 车载无线图像传输系统网络拓扑结构图
