武汉市城市管理局无线通信指挥调度系统扩容建设方案

时间:2012-07-01 来源:中国集群通信网 作者:陈晓亮 点击:
   1 必要性

武汉市城管局肩负着武汉市城市市政设施、环境卫生、燃气热力、广告灯饰、占道夜市、拆违清障、110联动一系列管理的重要责任。无线通讯网是城管指挥调度系统的重要组成部分。无线通讯已成为城管指挥调度、110联动、处置突发事件、城管执法以及日常工作联络等必不可少的重要通讯手段。随着武汉市城市建设持续性的快速发展,武汉将建立“大城管制度”,包管各类城市小事,因而武汉市城管局对组建全市范围内的自动漫游、跨网呼叫,增强全市无线通讯有效覆盖面积的无线通讯网络需求也日益提高,因此武汉市城管局迫切需要建立适合自己业务特点的大范围、多功能、多部门专用无线通信指挥调度系统。

2 系统现状及分析

武汉市城管局全市共有13个区局,2个开发区执法大队,1个风景区城市管理执法局,1个直属分局。其中市城管局直属分局、7个中心城区城管局已经各自建设了1套模拟常规无线通信指挥调度系统系统,另外,沌口开发区现行使用的是400兆防汛模拟常规无线通信指挥调度系统,东湖高新技术开发区2008年自建了1套400兆频段的模拟常规同频同播无线通信指挥调度系统。由于这些模拟常规无线通信指挥调度系统分散建设且建设时间已久,因此,已不能满足目前该局业务种类多、通信容量大的需求;另外,市局直属分局、各城区城管局、开发区及风景区各自独立组建的无线通信指挥调度系统网,各部门之间无线通信指挥调度系统必须更换信道才能实现小范围的无线指挥调度联络,无法实现全区统一的无线指挥调度联络。
为了解决城管局现有无线通讯系统的种种问题,提升城管局统一调度指挥的能力,更好的服务于武汉的城市建设,经过多方论证和考察,武汉市城管局无线通信指挥调度系统项目于2010年正式启动。
整个项目采用分期分批的建设方式,并于2010年1月开始了工程的建设,系统选用摩托罗拉MOTOTRBO 400兆数字常规无线通讯系统,目前是武汉市第一套400兆专用无线数字通讯系统,主要对武汉市中心城区进行无线信号覆盖,覆盖区域包括江汉区、江岸区、硚口区、汉阳区、青山区、武昌区、洪山区、东湖高新技术区、东湖风景区、沌口经济开发区。整套系统在语音质量,用户分组规划,覆盖范围相比于400兆无线模拟常规系统都有了很大的提升。

3 用户需求

针对武汉市城市管理(执法)局的现状和通信指挥调度的需求,在规划、建设无线通信指挥调度系统时,采用先进、实用、经济的技术。本次建设项目是武汉市城市管理(执法)局无线通信指挥调度系统扩容项目,将对武汉市城市管理(执法)局已经建成的无线通信指挥调度网络进行系统和终端设备的扩容,并且为每个区局建设1套数字常规通信系统,从而形成覆盖全市(包含郊区)无线通信指挥调度系统。系统建设目标如下:
(1)新建2套市级400兆数字常规基站,并且能够和已建的3个基站联网,形成一套能覆盖中心城区和部分远城区,提供2路话音信道无线通信指挥调度系统。
(2)为16个区局分别架设1套400兆数字常规系统供该区局使用,提供每个区城管局2路话音信道的无线通信指挥调度系统。
(3)本期建设要求移动终端能够兼容模拟信号,既能够在数字模式下使用,也能在模拟状态下使用,同时采用的设备必须和已经建设的系统设备兼容,避免重复投资。

3.1 市级基站建设要求

本项目拟在沌口经济开发区,汉口地区选址建设2个数字常规基站,并和已经建设的3个基站联网。具体方案由承建单位在市无线电管理委员会的指导下进行基站的选址,确定网络结构,再进行网络的设计、优化和系统的安装方案。
1) 要求无线信号覆盖稳定,通话质量好,中心城区覆盖率,车载台在覆盖率达95%,手持机在覆盖率达90%,重要地区覆盖率达100%。
2) 工作模式:能够在12.5KHz的信道上同时中继2路话路,支持和实现IP多基站联网、移动终端多基站间自动漫游。
3) 市局指挥中心可以任意呼叫各区城管局,可监控各基站运行情况。
4) 系统可实现对各个用户终端进行监管,支持单呼、组呼、全呼、私密呼、遥毙/复活、远端监控、远程监测等功能。除了进行语音通信外,系统还需要支持短信息等数据应用。

3.2 区级基站建设要求

本项目拟为16个区局每个区局建设1套400兆数字常规系统供该区局使用,提供每个区城管局2路话音信道的无线通信指挥调度系统。
1) 基站的覆盖范围要求为每个区局所管辖的范围。
2) 需要建设单位根据各个区局的实际情况考虑基站选址和频率复用的问题。
3) 系统支持单呼、组呼、全呼、私密呼、遥毙/复活、远端监控、远程监测等功能。除了进行语音通信外,需支持短信息等数据应用。

3.3 系统终端技术要求

1) 终端设备能够兼容模拟信号,能够在数字和模拟两种模式下的扫描切换。
2) 终端设备要求防水、抗摔、一次充电能工作模拟在9小时以上,数字在13小时以上。

4 系统建设方案

本项目要求最终建设一套能覆盖全市中心城区的提供2路联网话音信道及在各个区局建设覆盖本区的2路独立话音信道的无线通信指挥调度系统。中心城区包括江岸区、江汉区、硚口区、汉阳区、武昌区、洪山区、青山区、东湖风景区、东湖高新开发区、经济开发区,远城区包括东西湖、蔡甸、汉南、江夏、新洲、黄陂。系统完成后,信号能够覆盖整个城区。

4.1 市级基站建设

目前龟山基站、东湖高新基站、青山基站通过IP联网的2路话音信道,主要用于市级单位与区级单位之间的通信指挥调度。
结合目前已建系统的覆盖范围和用户使用的实际情况,为优化整套通信系统的信号覆盖,现在汉口和沌口经济开发区选址各增加一个单中继台基 站,并与现有的基站联网,从而实现2路联网信号对整个武汉市区的信号覆盖。

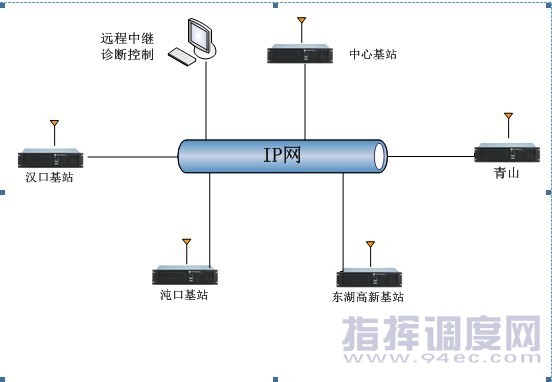

系统网络结构图如下所示,远程中继诊断控制台能够对新增加的基站进行监视和控制。
