煤矿调度通信及扩音呼叫系统

时间:2012-06-23 来源:中国集群通信网 作者:陈晓亮 点击:
  1 、概述

  为满足煤炭行业煤矿生产/跨矿/局调度、高效率协调等一级调度模式要求,计划建设将办公固定IP电话与生产调度IP电话“行调合一”的有线通信系统,实现录音、强拆、强插、全呼、组呼、直通及一键直拨等调度功能,有效地整合通信资源和保证通信的畅通;建设模式自主建设,选择性租用运营商中继线路出局,达到降低对外通话费用目的。

  2 、需求分析

  煤矿办公大楼设调度指挥中心,需要指挥中心调度通信系统要求与下属各矿井之间建立通信连接,方便指挥中心与各矿井通信联系,并能对各用户统一编号,统一调度控制。
  煤炭行业煤矿总调度室可直接通过调度台控制其系统内的所有内部用户,并且能一键直呼及强插下属各部门调度用户,使得总调能和下属各部门和矿井之间实现通话、强插、录音等。本次系统项目主要应注意总调(调度中心)与各部门和矿井其他通信设备的对接问题,以及设备间互相通话及在紧急状态下强插下属各生产岗位电话,发布紧急命令。

  3、 设计原则
  技术的先进性:采用的通讯技术在同类产品处于领先地位的数字程控调度机,在数据传输、语音处理和软件编制方面要和国际主流通讯技术同步;

  技术的成熟性:采用的数字程控调度机是有着十多年的通讯产品研发制造经验,并结合大量的客户使用经验,是成熟的调度生产指挥系统,有足够长的运行时间和足够多的使用案例做保证,是一种经过不断的完善和提高的可靠系统。

  技术的稳定性:数字程控调度机广泛用于钢铁、煤矿、电力等重要行业的关键岗位的生产调度和生产组织方面,其稳定的运行状态对提高安全水平和高效生产致关重要。因此产品设计上广泛应用了大规模集成电路和高性能元器件,采用AMD公司的32位高性能主控CPU芯片,在结构设计上采用全分散控制方式,大大提高了系统运行的稳定性和可靠性;

  强大的系统兼容性:数字程控调度机根据通信行业发展趋势,在设计上充分考虑满足多系统合成单一系统的要求,必要时可以和办公电话系统、工业对讲系统、无线通讯系统、火灾报警系统和工业电视系统等系统并网,成为一种标准的网络通信产品。

  良好的操作维护性:数字程控调度机在维护终端的开发设计上,采用流行的新技术,全中文菜单和图形结合,使维护更加简便直观。同时支持局域网多用户同时登录,为异地维护提供方便,在设备或线路出现故障的时候,快速修复、确保生产。

  4 、设计依据
? XXX煤矿相关设计图纸;
? 《邮电部电话交换设备总技术规范书》YDN065-1997
? 《邮电部电话交换设备总技术规范书及附件(GF002-9002.1、9002.4)》
? GB/T 3377-82《电话自动交换网多频记发器信号方式》
? GB/T 3378-82《电话自动交换网用户信号方式》
? GB/T 3379-82《电话自动交换网局间直流信号方式》
? GB/T 3380-92《电话自动交换网铃流和信号音》
? GB GF002-9002.1《中国国内电话网No.1信号方式技术规范》
? GB GF001-9001《中国国内电话网No.7信号系统技术规范》
? YD/T 954-1998《数字程控调度机技术要求和测试方法》
? GB3971.1-83《国家通讯网自动电话编号》
? GB3971.2-83《电话自动交换网局间中继数字型线路信号方式》
? GB3376-82《电话自动交换网带内单脉冲线路信号方式》
? 《智能调度室装备规范》
? 《爆炸性环境用防爆电气设备本质安全型电路和电气设备要求》
? 《爆炸性环境用防爆电气设备通用要求》GB 3836.1-2000
? 《爆炸性环境用防爆电气设备》GB3836.2-2000
? 《矿用一般型电气设备》GB 12173一90
? 《煤矿通信、检测、控制用电工电子产品通用技术要求》MT 209-90
? 《工业电视系统工程设计规范》GBJ 1 15一87
? 《通用用电设备配电设计规范》GBSOO55一93
? 《矿山电力设计规范》GB50O7O一94
? 《职业安全健康管理体系指导意见和职业安全健康管理体系审核规范》
? 工业标准及国际商务建筑布线标准;
? ISO/IEC JTCI/SC25/VVG3; XT005-95《通信局(站)电源系统总技术要求》(暂行规定)中有关集中监控的内容;
? GBJ 232-82《电气装置安装工程施工及验收规范:第十七篇:电气设备交接试验标准篇》 [1983.5.];
? BG6510-85《30MHZ~1GHZ声音和电视信号的电缆分配系统》;
? GB 84《通信网技术标准汇编》 [1989.10.];
? GB 50252-94《工业安装工程质量检验评定统一标准》 [1994.12.]
? 产品通过ISO9001质量体系认证。

  5 、系统整体结构设计

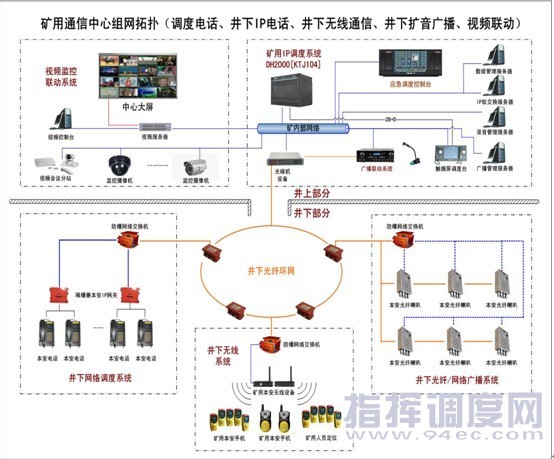

  5.1煤炭行业煤矿IP调度通信整体组网方案(如图5-1)
图5-1

  如图5-1,为煤矿企业IP调度系统的整体的电话交换机系统,包括:行政、调度、无线、视频联动和广播联动多合一的组网图;系统中煤矿及井口之间均可采用光端机通过E1接口进行汇接,组合成一个整体的井上、井下,有线用户、无线用户,视频监控点,井上井下语音广播系统的通信网络,最大限度的利用现有资源,使其功能最大化使用;
