浅谈350兆警用集群对讲机与GPS应用方案

时间:2016-12-27 来源:中国集群通信网 作者:网络 点击:

一、基本情况

用户现有350兆警用集群系统及集群对讲机,但随着警务工作的深入和细化,需要增加GPS定位功能,这样就可以及时准确地查找警员的具体位置,也可以在突发事件或警卫任务的活动中合理调配人员。

二、解决方案

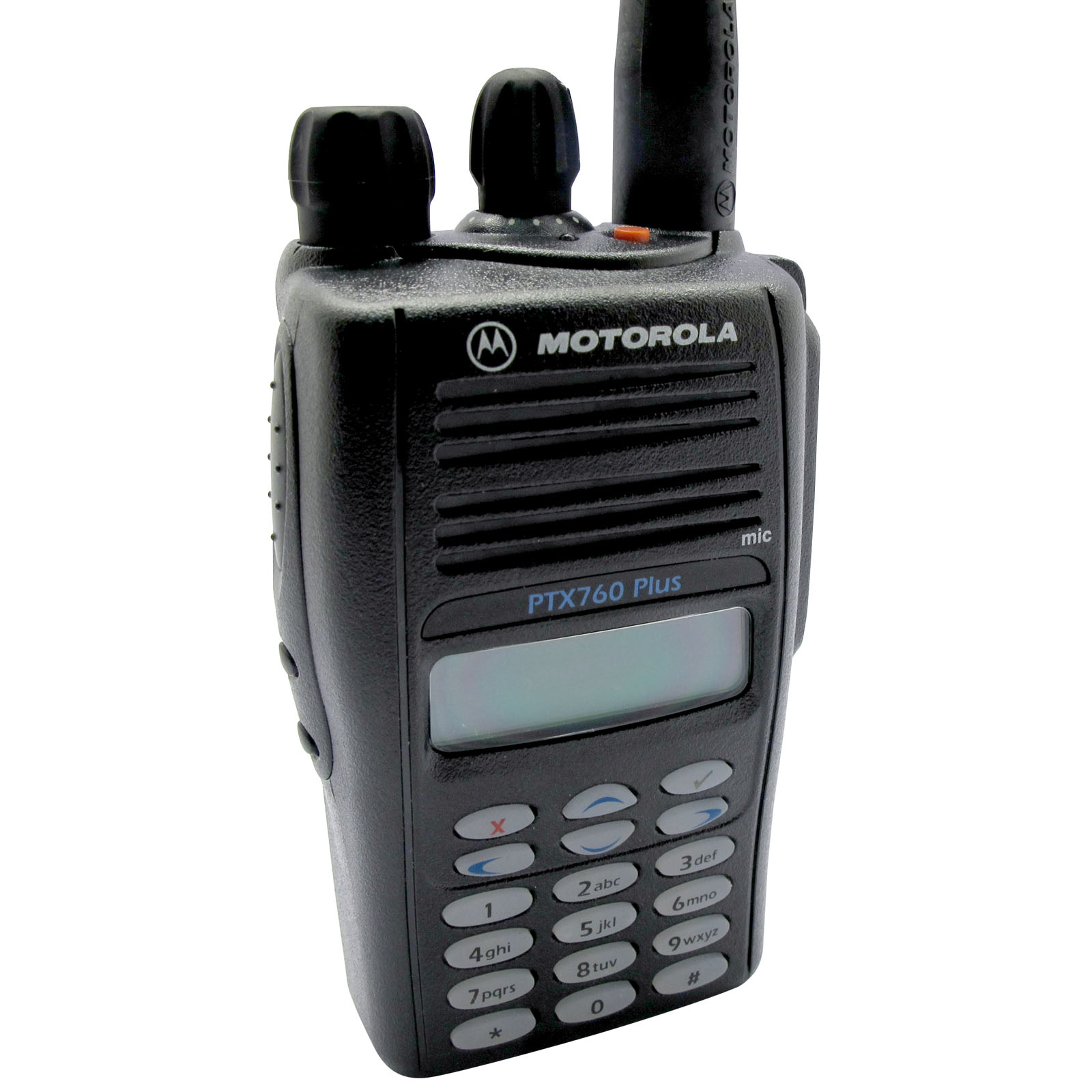

系统采用摩托罗拉PTX760作为对讲终端,加装GPS定位肩咪,即可用作普通肩咪通话,也可实现单兵实时GPS定位。对讲机使用原350兆警用集群系统网络,GPS定位由于需要高可靠性,以及不能干扰集群对讲机正常通信的要求,我们设计使用超小型GPS接收模块,将其放置在肩咪内,通过GPRS网络(中国移动),进行数据传输,只要有GPRS、GPS信号的地方,就能保证对讲机定位(范围:中国移动的覆盖区域均可,并不局限于集群对讲机信号)。GPS数据可方便嵌入目前用户专用GIS系统,如现有110指挥平台,实现电子地图共享。

GPS定位:集成在肩咪内部的GPS模块通过对讲机专用数据口与手台相连,既保证警用集群系统正常工作,又可在室外GPS搜星正常的情况下通过GPRS发送可靠的位置数据。如遇GSM盲区则存储后待有信号后发送,GIS平台可纵观查询所有对讲机的具体位置以及基本信息,同时,通过指挥中心的对讲机呼叫系统,可实现所有终端的呼叫对讲。


GIS系统功能

1.地理编码及空间数据库结构设计

为了将有些数据记录在地图中显示出来,首先必须把地理坐标赋给每个记录,以使系统知道在地图的何处可以找到某个记录,这个过程就称为地理编码。

在进行开发前首先根据用户需要,对数据库结构进行设计。空间数据库借助传统关系型数据库的各种优势,把图形数据作为一种特殊的数据类型,将图形数据和属性数据有机的结合起来统一管理。

对需要巡视的指定点位范围,进行标记及记录。

2.空间查询定位模块

空间查询定位技术是空间技术的一个最基本的应用。用户通过GIS平台,对空间位置进行查询和定位。

3. GPS全球定位接口模块

GIS系统与GPS系统进行集成通信,需要运用SOCKT技术,由GPS系统模块通过网络或串口来与GIS系统进行通信。

4. GPS状态接收及监控模块

经纬度查询、是否GPS电源连接查询

5. GIS基础功能开发模块

全屏显示、无极缩放、漫游、动态标记、分层显示、鹰眼、标尺等(具体由最终需求来决定)。

6.轨迹回放查询模块

对人员行驶的轨迹进行记录,并在需要的时候,用户通过输入指定的年月日,对历史的轨迹,进行轨迹的回放、查询。

7.监控与实时显示模块

调度人员在生产调度中心的电子地图和调度界面上,清楚地了解每个人的实时位置及状况,轻松自如地指挥人员,最大限度提高公司人员调度与管理。

8.人员巡查预警模块

区域监控告警,调度中心划定报警区域,在人员进入或离开该区域时系统将发出告警消息,或在为达到该区域范围内进行提醒或报警。

9.报表生成模块

对希望统计的数据生成报表,并进行打印等相关操作。

10.多人分权限后台管理模块

使用B/S结构,对不同权限的用户提供不同的功能。最高权限管理者对各分级管理者权限的设置及管理。

添加新的管理员选择添加的管理员的权限大小;

添加新设备、人员的相关信息;

生成报表;

轨迹查询;

管理员密码修改及相关管理。

摩托罗拉对讲机以其无比优越的性能和极高的可靠性已在陕西省公安系统各个部门使用,赢得了干警的很高评价。

这款与PTX760集群对讲机配套的GPS肩咪可方便用于单兵定位,实现警员查岗,调度指挥,实现日常管理科学化、技术化。

可大幅度降低单兵定位装备成本;

双系统工作互不干扰;

全内置于对讲机系统中,不增加装备
