主页（http://www.pttcn.net）：暨南大学WLAN工程初步设计方案(2) 无线校园的主要目标用户是老师和学生。通过部署校园无线宽带网络，师生们可以使用自己的笔记本电脑、PDA手机，在教室、礼堂、会议室、图书馆，甚至在迎新大道、体育馆、足球场、操场等有线网络无法延伸到的场所，连接到校园网。同学们通过无线网络自由地与专家、老师进行网上讨论，访问图书馆电子资源，课堂上教师和学生可通过手持无线设备进行自由沟通和交流。
覆盖方式 用AP对室内进行覆盖，在所需覆盖的区域安装AP对其进行覆盖即可，所以我们的思路就是在每层楼的走廊安装大量AP，以此对教学楼，学生宿舍等区域进行覆盖，这样做的好处是保证高质量的无线覆盖,使师生在覆盖区域的范围内享受到高质量的INTERNET服务。 为了更好的对AP及相关业务等进行管理，我们将采用AC+瘦AP集中管理控制的方式进行组网。 建成后的无线网络系统将担负以下工作：实现多媒体网络教学、实现教务管理办公自动化、Internet服务、远程教学服务等。 我们在不改变原有网络环境的基础上，增加摩托罗拉的设备来实现学校的无线网络覆盖。使用摩托罗拉无线交换机集中管理所有的AP和无线用户。使用AP300实现无线接入的功能。在考虑到学校现场没有布置电源的情况下，我们推荐摩托罗拉以太网供电模块POE来实现。 实施摩托罗拉的无线交换网络无需改变现有有线网络配置，并且易于升级扩充，保护用户投资。拟采用AP+加网线的方式组网，又称为基础架构模式(Infrastructure)组网。利用直接布网线的方式，对学生宿舍文体中心及西区运动场进行WLAN信号有效覆盖。 此方案根据无线网络高速接入和安全的特性，设计了一个针对校园网无线覆盖的技术应用问题，通过这项设计来介绍校园是如何实现随时随地共享和访问学校网络资源的，此设计方案提供了安全，可靠的无线访问接入控制和管理,其这个无线网络平台将是一个多业务,多应用的平台，同时还能支持数据和语音的同时接入。
AP采用以太网供电交换机远程供电，不需再外接电源，安装便利。且此以太网供电交换机可进行远程网管，方便以后维护，调试，在设备出现问题时方便远程管理及重启设备。
接入Internet方式
二、实施效果

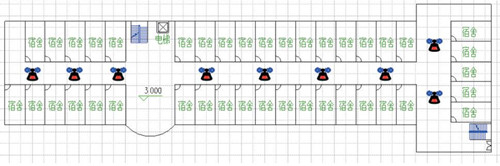

此楼层共部署了9个AP，直接布放，在考虑覆盖范围的同时考虑到容量，干扰得出此最优的直接布放方式。
此楼层共四十个宿舍，以每间宿舍6人计算共240人，80%通过无线上网共196人，9个AP的容量可以保证每个用户1MB/s以上的速率。
此作品来源于2010摩托罗拉行业应用大赛 (中国集群通信网 | 责任编辑：陈晓亮) |
