动手创造便捷 无损安装福克斯车载电台

时间:2015-05-16 来源:汽车江湖网 福克斯论坛 作者:闪电车迷 点击:

基本信息

称呼:男人;性别:不用说了:年龄:准30;学历:本科;婚史:已婚(LP已孕);

此贴关键词:

福克斯车台安装

此贴内容概况:硬件为2011款AT1.8福克斯两厢,软件为艾克慕2720车载对讲机,此次安装本人考虑主要以方便,五大改动,不影响车辆总体布局,基本对车辆无损为主,下面,就以图文并貌的形式交付作业。。。。。。

首先,绕车数圈主要是琢磨大概安装流程

即将安装的设备

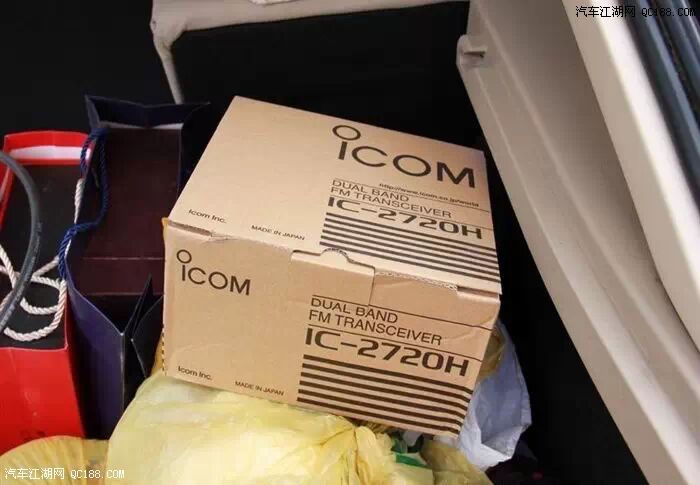

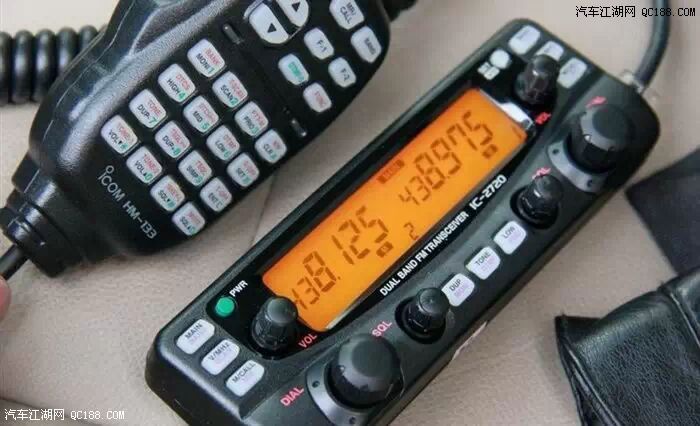

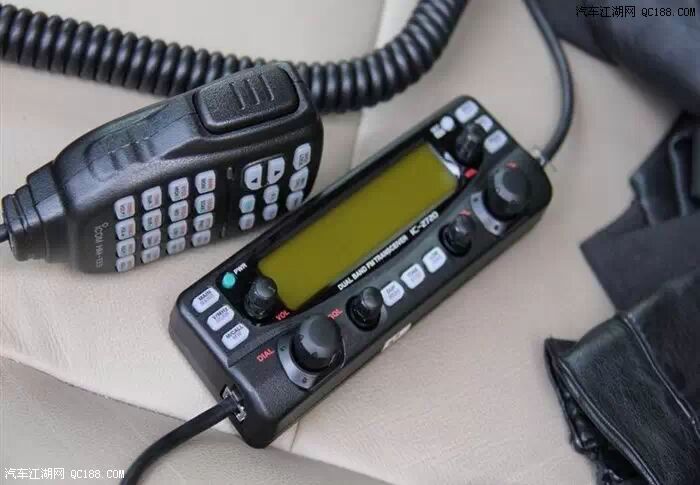

艾克慕(icom)IC-2720H车载对讲机

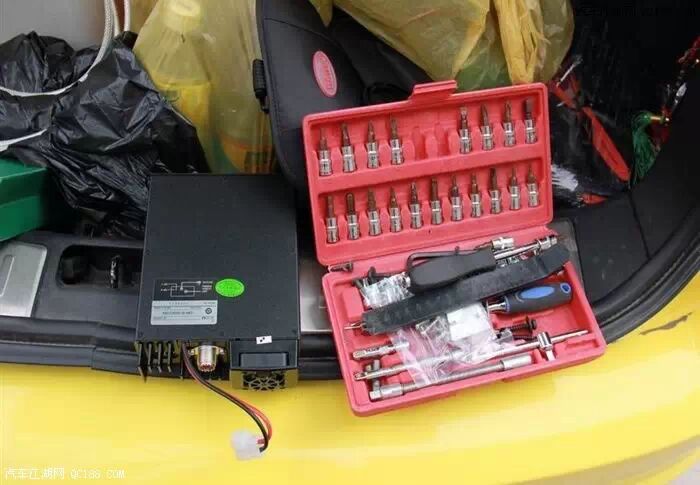

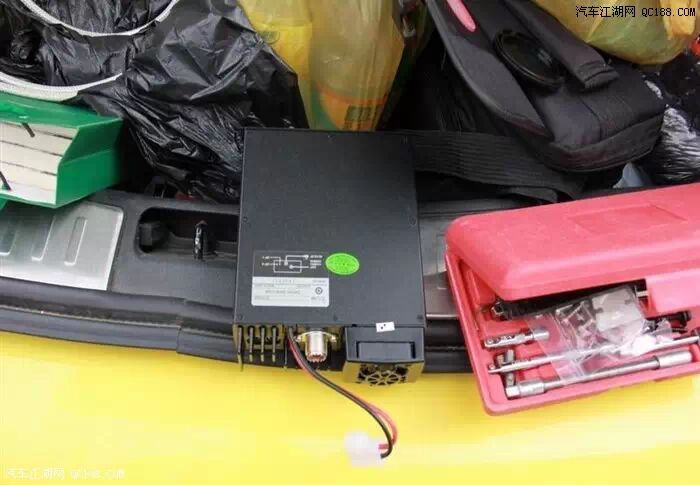

主机和安装工具(考虑环保。。。。后备箱增加新功能。。。垃圾箱)

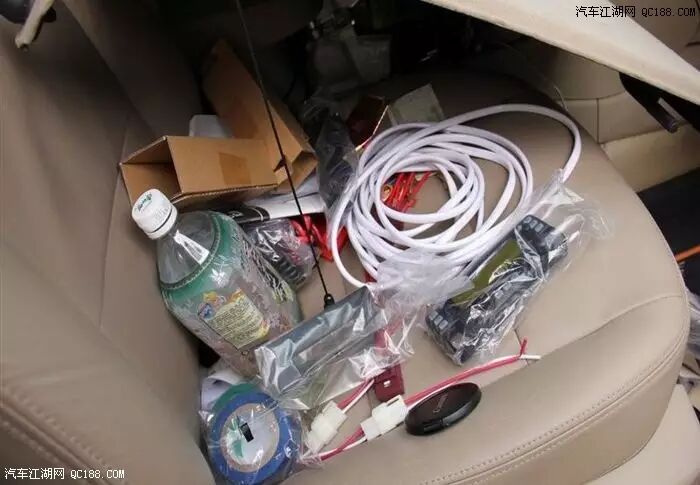

其他安装工具及材料

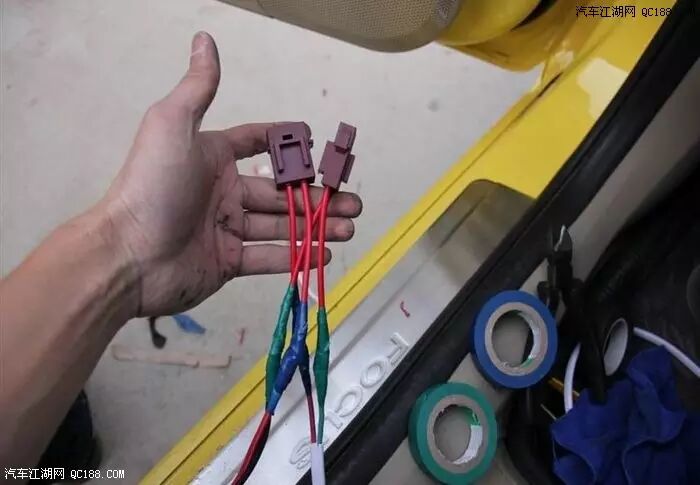

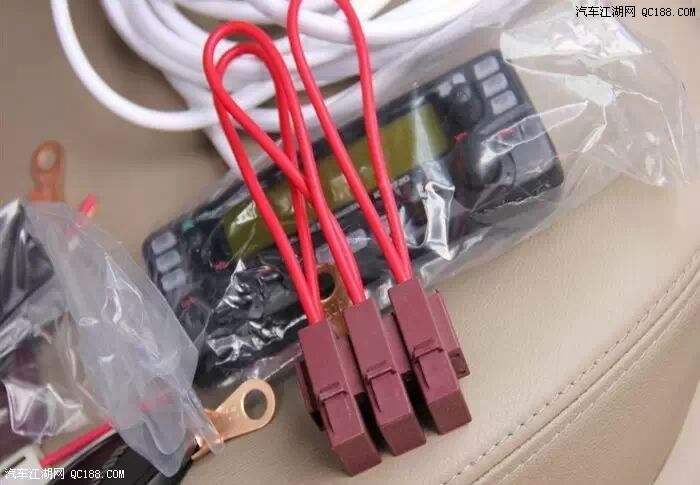

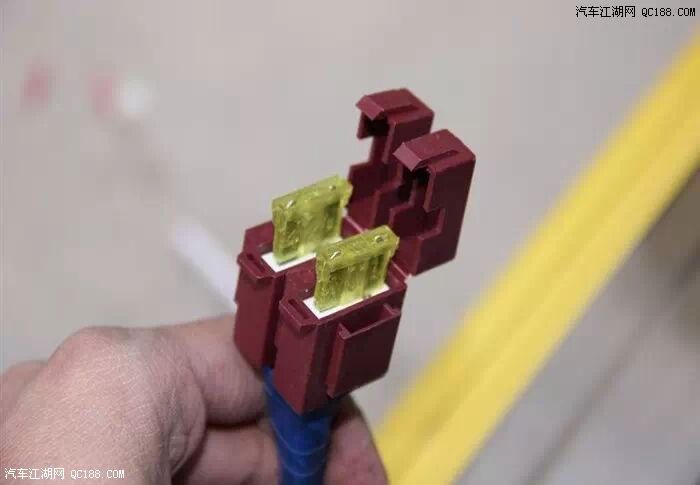

准备加装的(保险盒+20A保险)考虑增加安全系数,主要是平时不用时拔掉保险让主机断电减少辐射。。。呵呵呵呵。。。纯属个人想象具体有没有作用就不知道了。

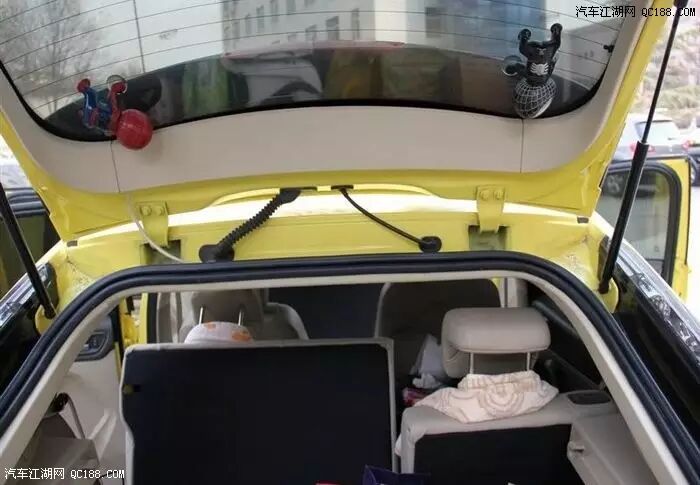

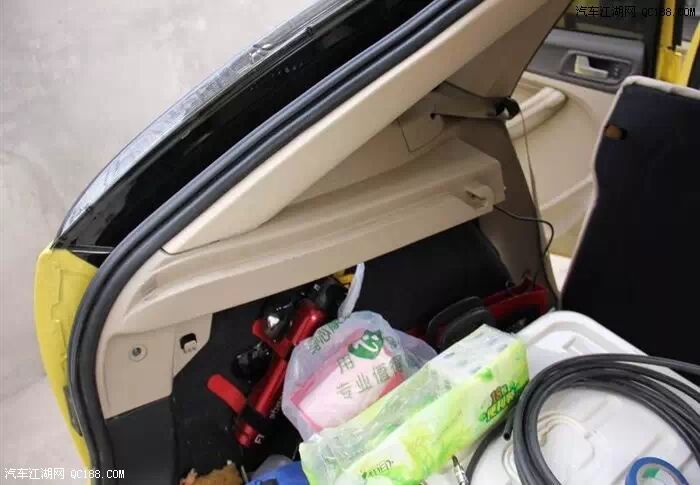

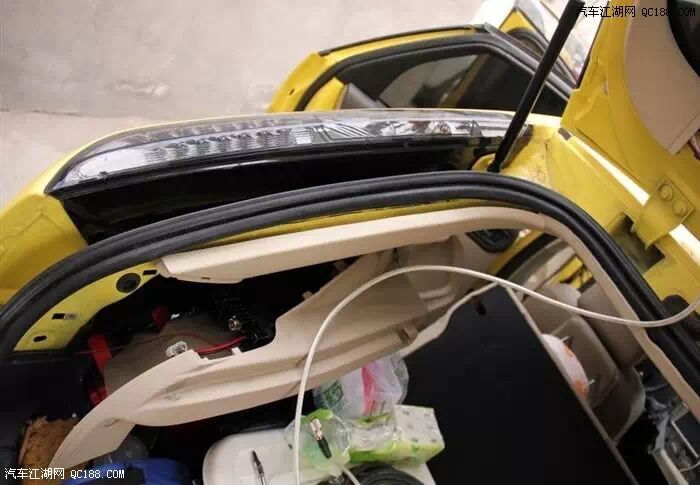

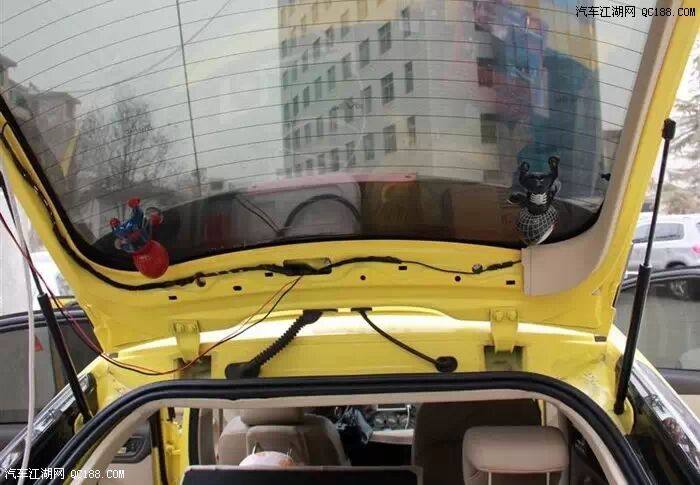

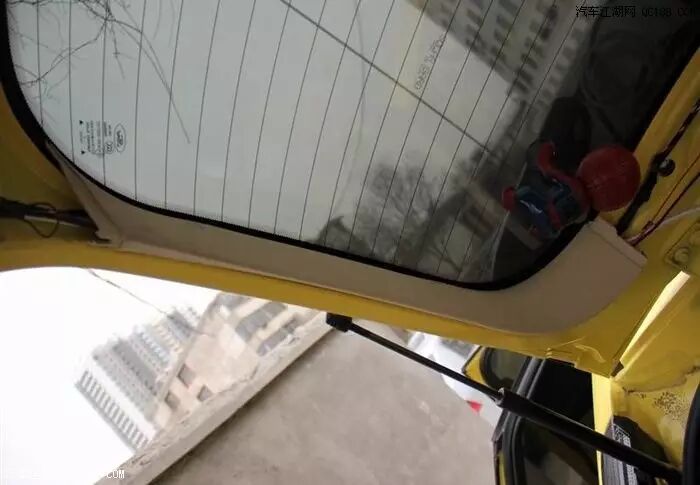

拆除车后盖面板,主要为天线布线所准备,不过(下图左面)这块面板不用拆。。。。。囧。

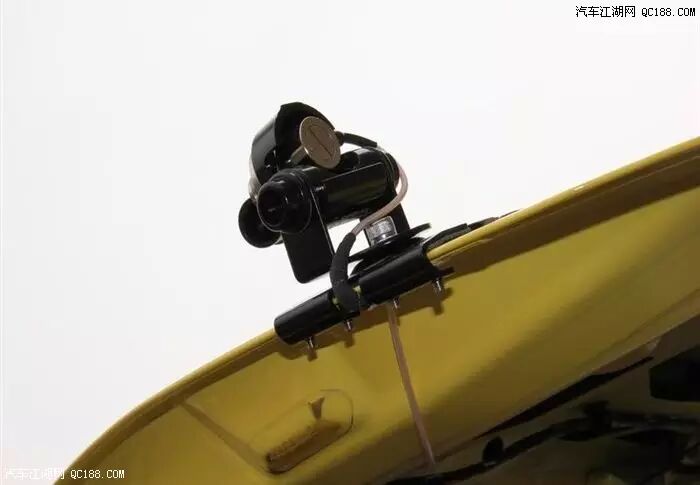

安装天线支架

下面就是为主机选“家”了,因为我知道无线电设备具有一定的辐射,而且LP又在怀孕中,所以我考虑安装在尽量里车内乘员远的位置,经过反复比对我发现这两侧不错。。。。
(后备箱右侧)

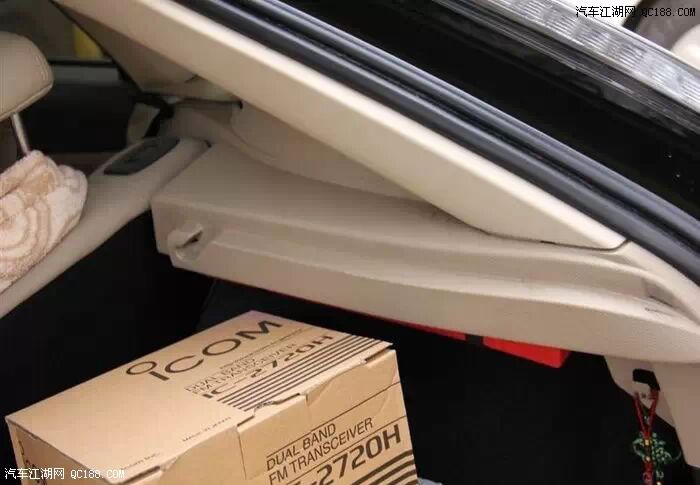

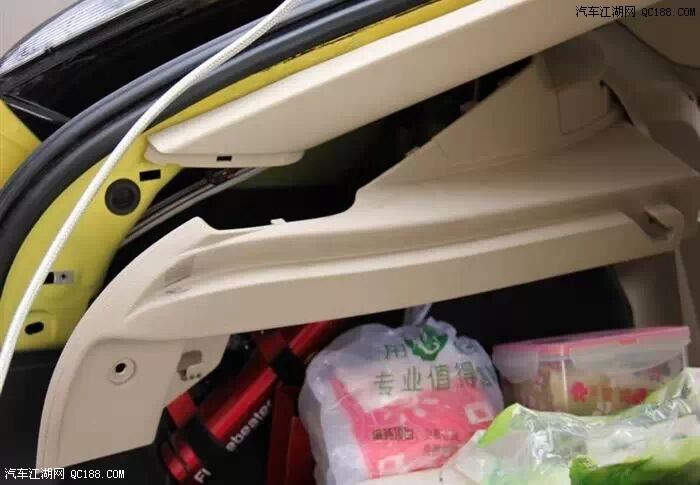

(后备箱左侧)因为LP坐副驾驶位置,所以我就选这了,开拆。。。。

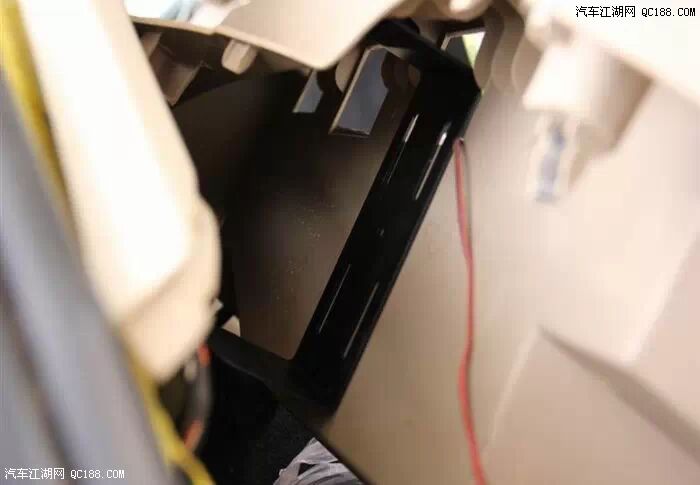

拆开拿主机支架比对位置感觉不错,空间也可以,机器散热应该没问题,找好位置打眼固定支架。

安装主机

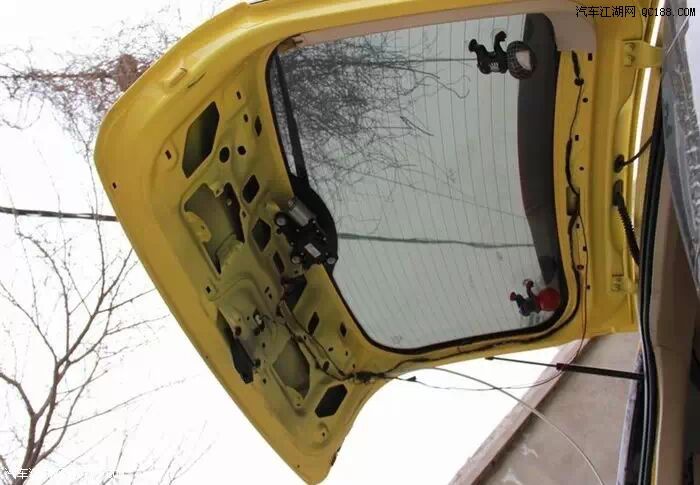

下面开始给天线布线

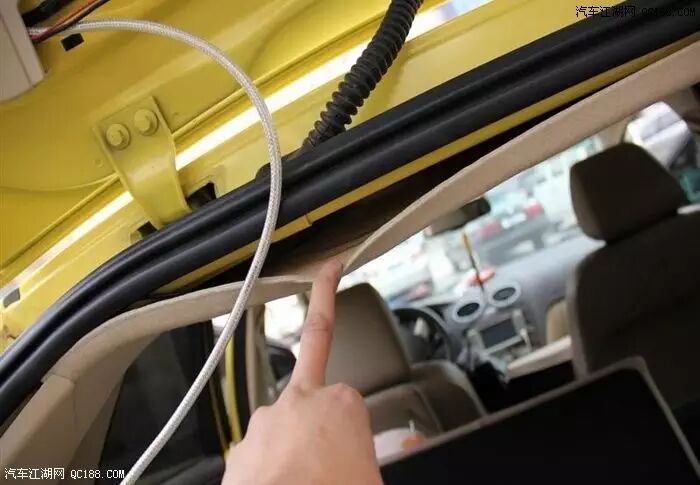

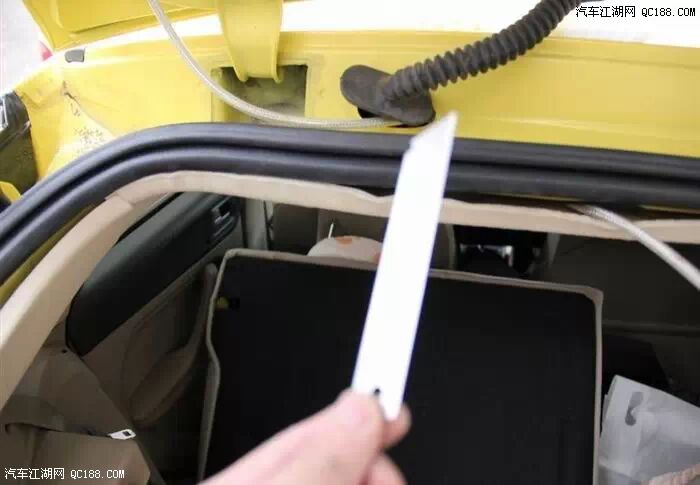

天线线先穿过这块扣板,从左往右。

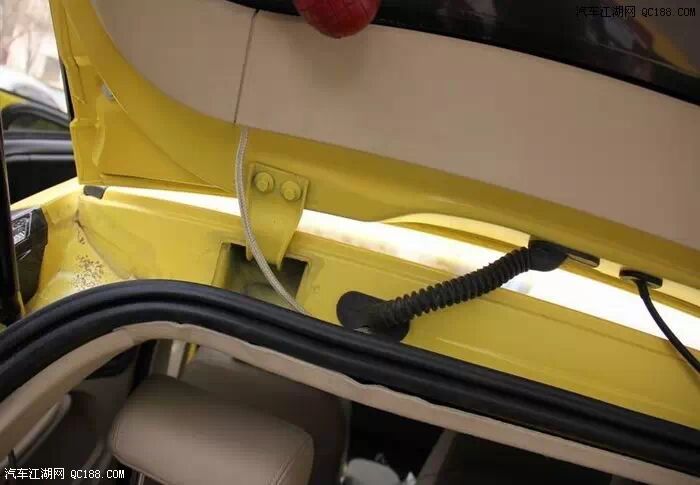

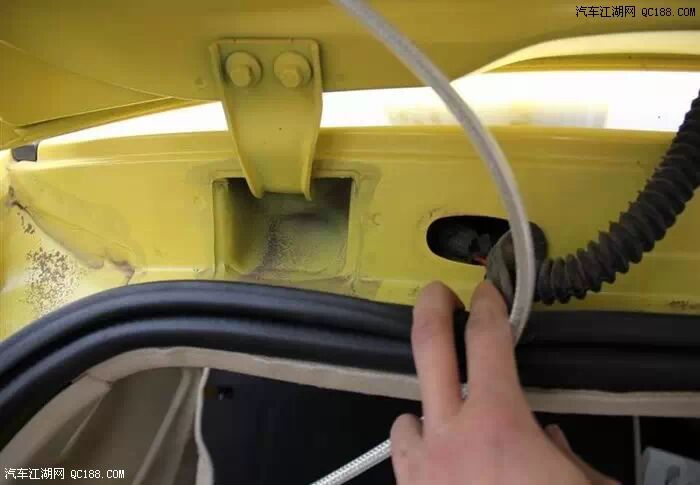

考虑尽量不让线暴露在外面,我打算让线从这里进去。。。。

上图进去后现就会在这里,个人可以根据线的长短进行布局

最后将线放进黑色密封条下面扣板内

回到上上上图,因为线从这里进去所以这个防水垫就会卡不上。。。。。。所以。。。。。

所以就要对此进行简单的改进。。。。。。

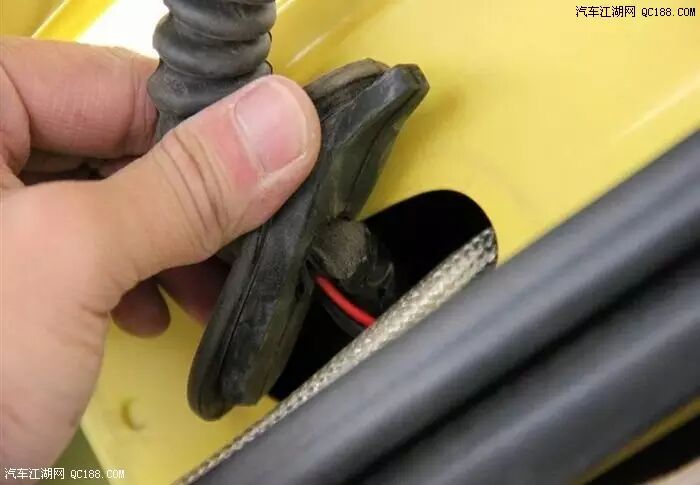

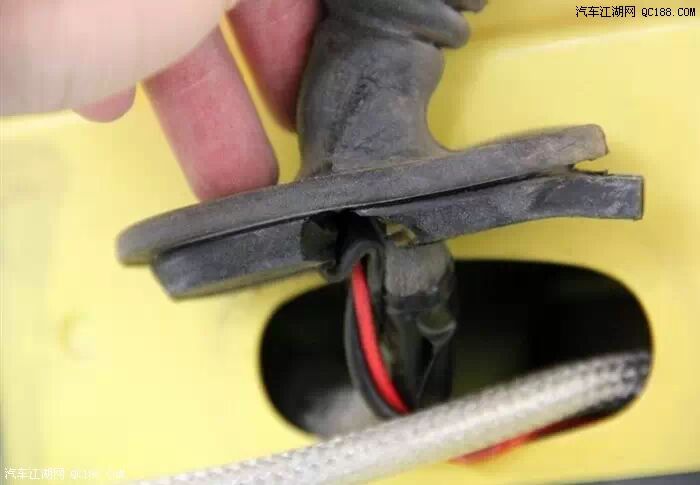

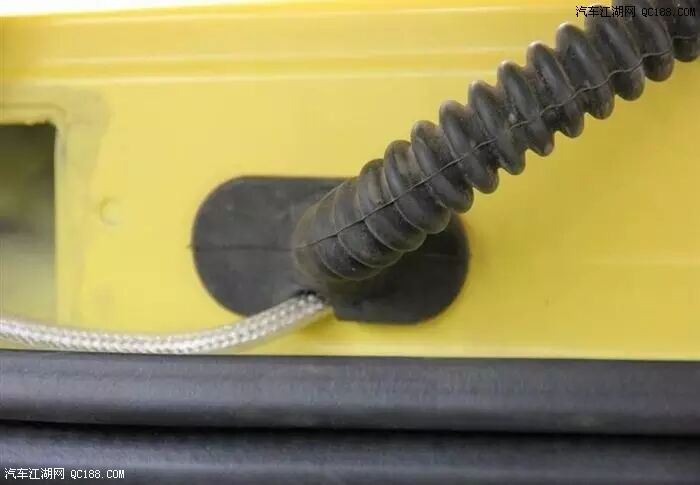

用美工刀在防水垫上裁出一个比线略小的豁口,因为防水垫有弹性所以线卡进去后还是可以起到防水作用的。。。。呵呵呵呵。。。。不错吧。。。

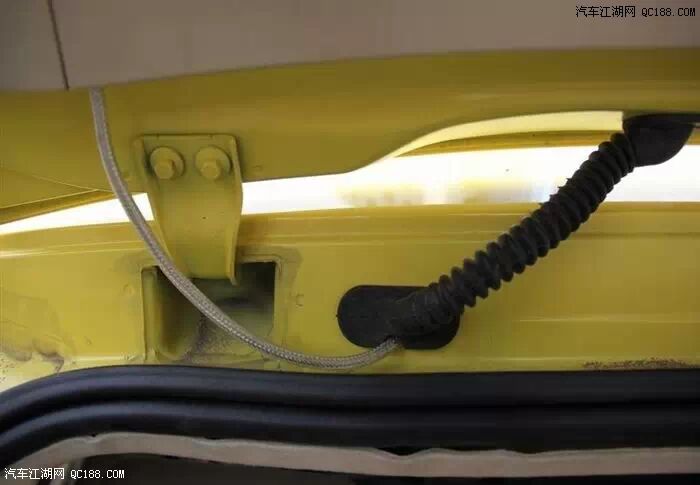

完成后就是这样滴!

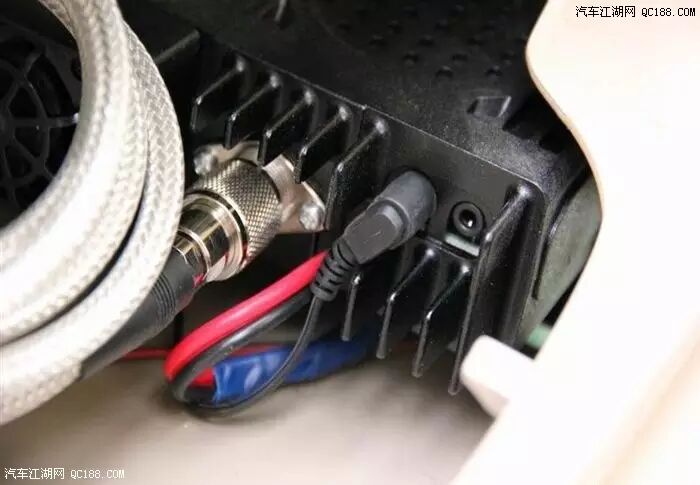

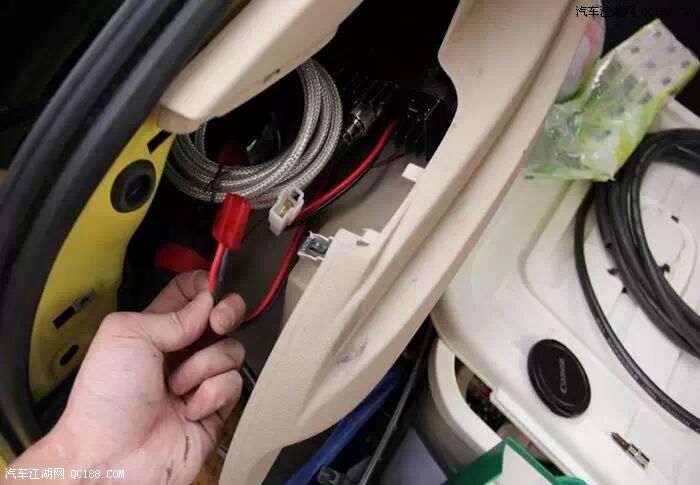

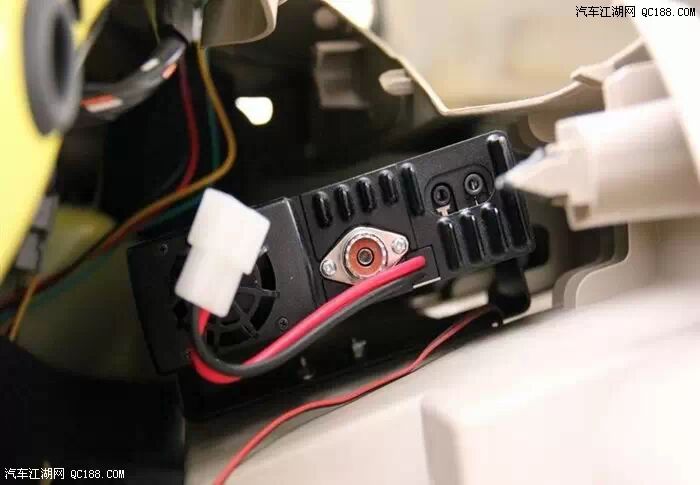

接着将天线、电源线于主机连接

做简单防水处理。。。

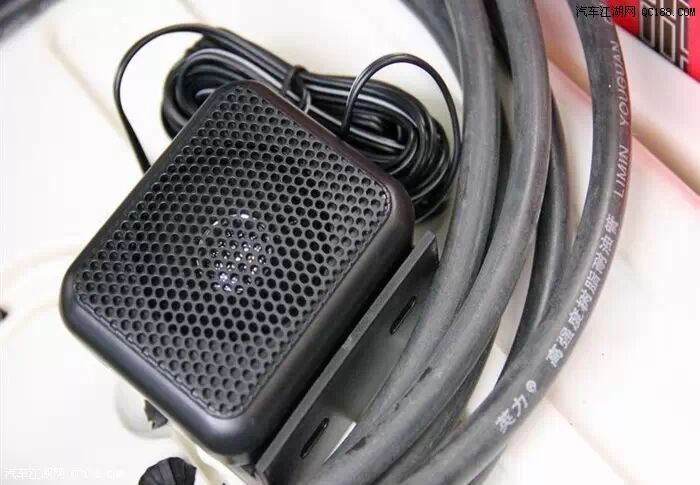

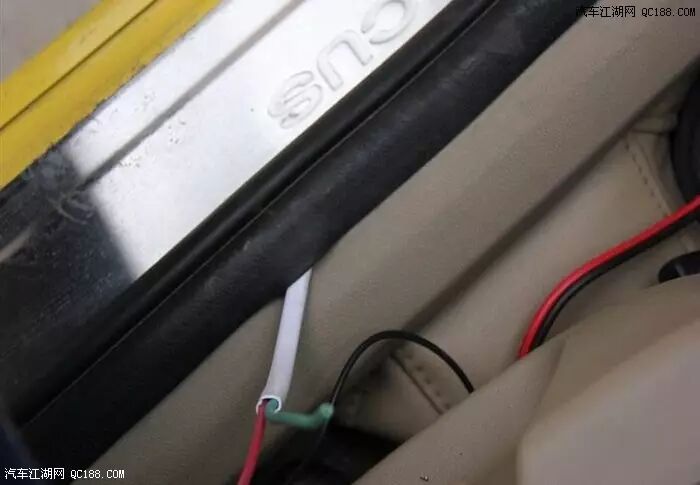

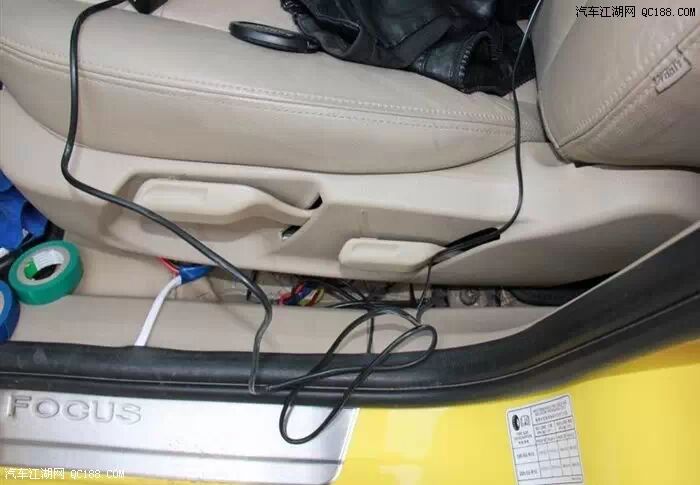

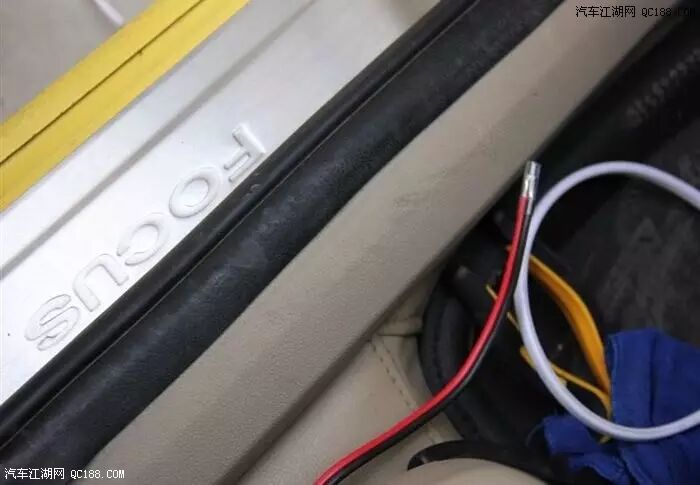

扩音器,从驾驶员左侧下门边将线拉到主机位置(大概怎么布线要想好啊)

扩音器与主机连接(一定要插对哦,因为旁边的是单声道)

后面就基本完成开始装门边的卡扣件,(不过这里要开一个小口哦)很重要看下图你就明白了。。。。

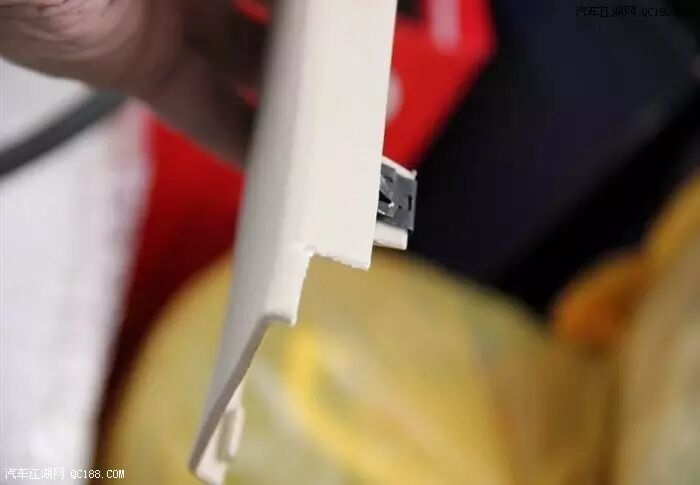

这就是上图开的小口,因为要出线,呵呵。

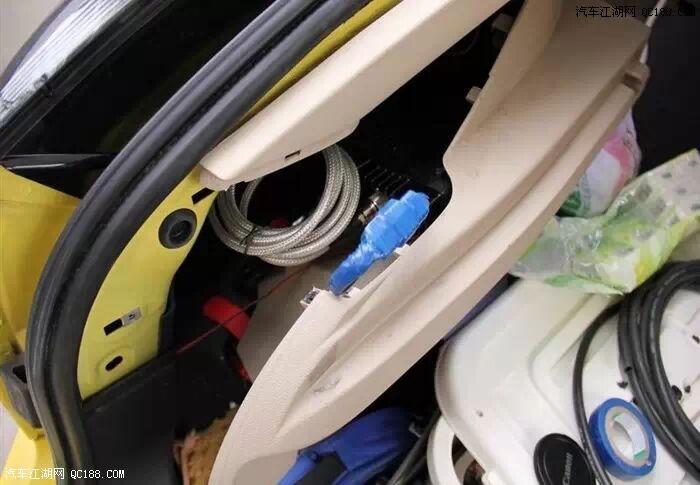

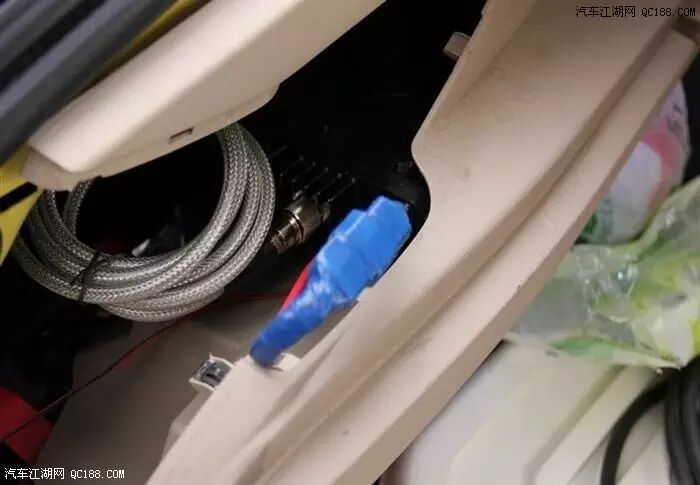

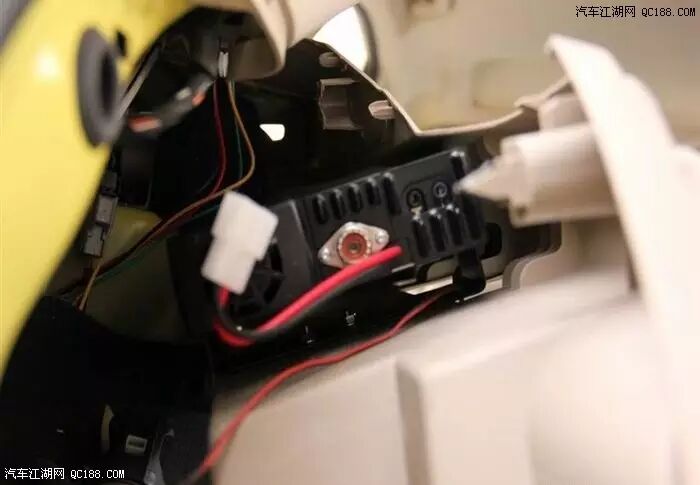

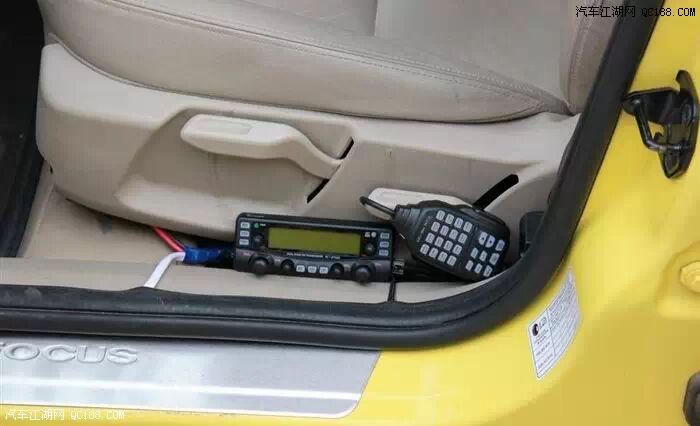

主机就在里面你看的见吗!够隐蔽、够美观、够了吧!

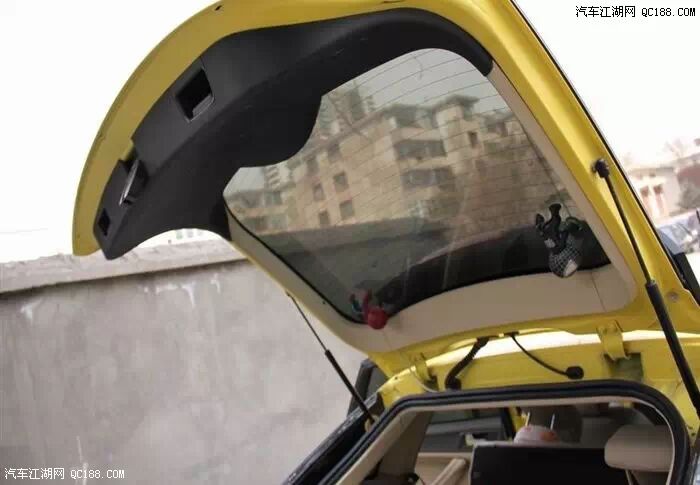

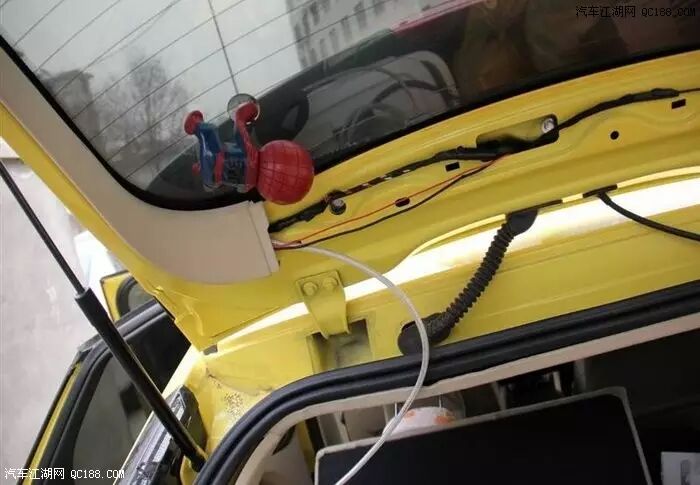

天线走线!在后备箱数次开关后,我很满意因为100%不受任何因素影响。

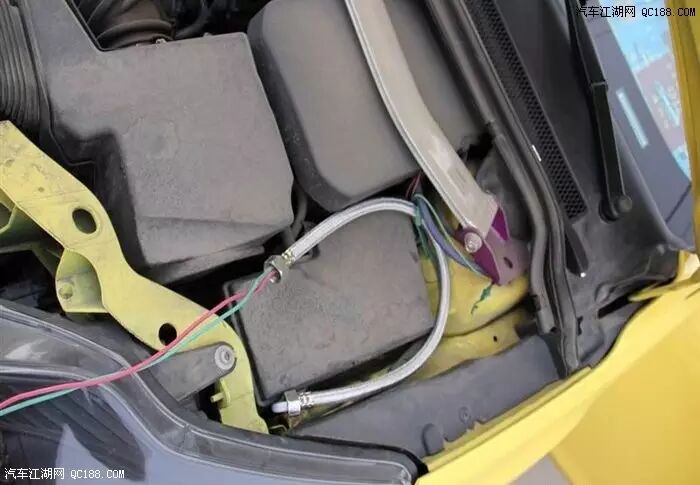

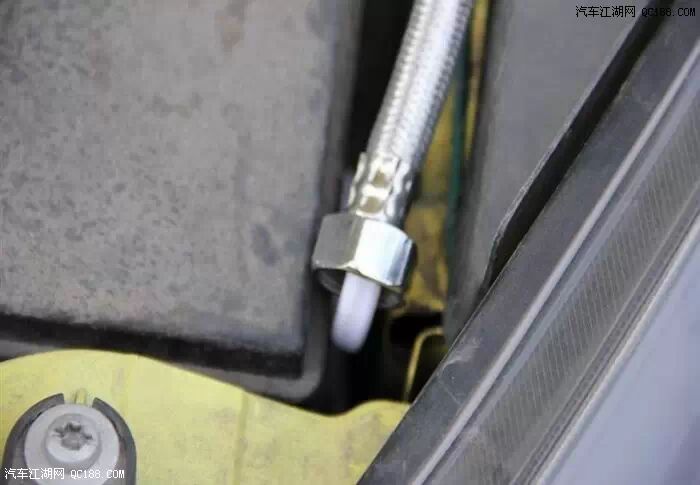

好了准备接电源,我将电源线从车内导入车头,并穿入一根热水器软管内,主要是考虑安全。。

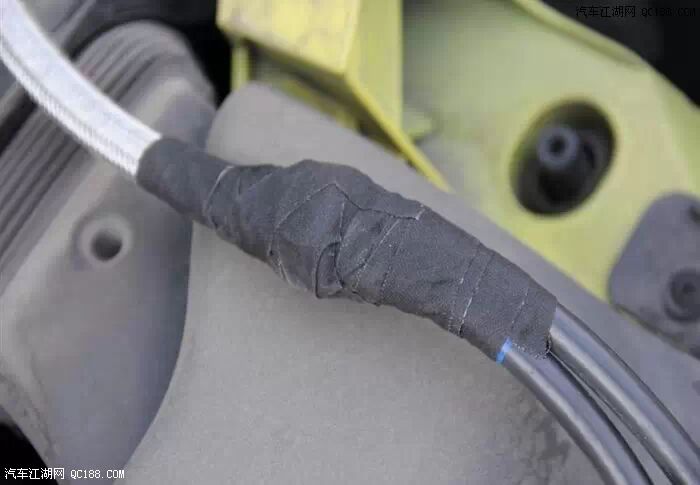

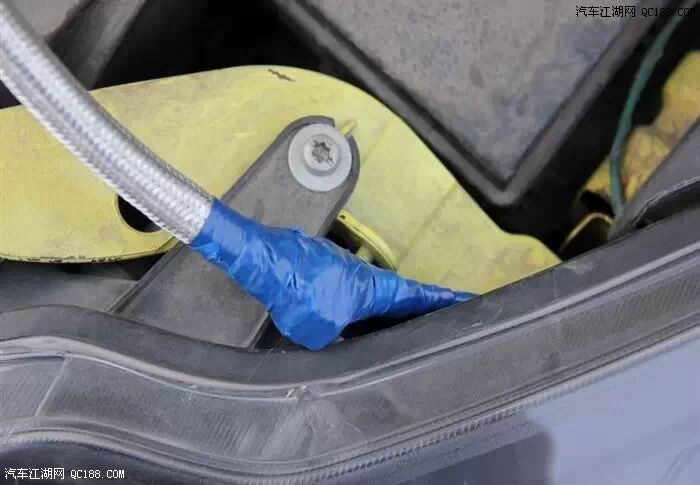

管子两头做简单防水、绝缘处理

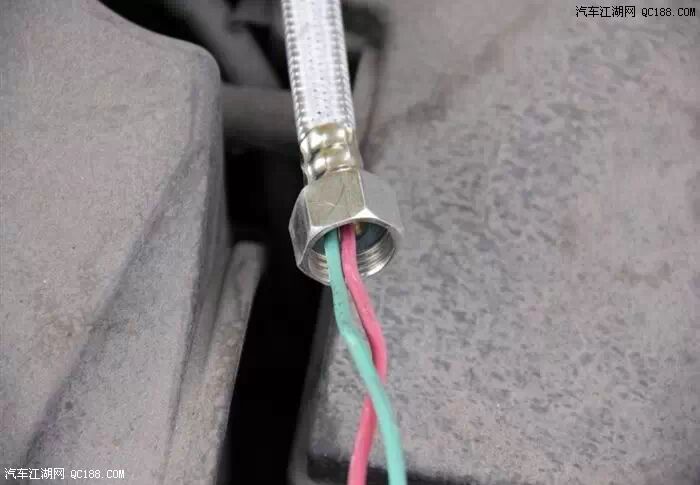

正负在分别穿入橡胶管里还是为了两个字“安全”!

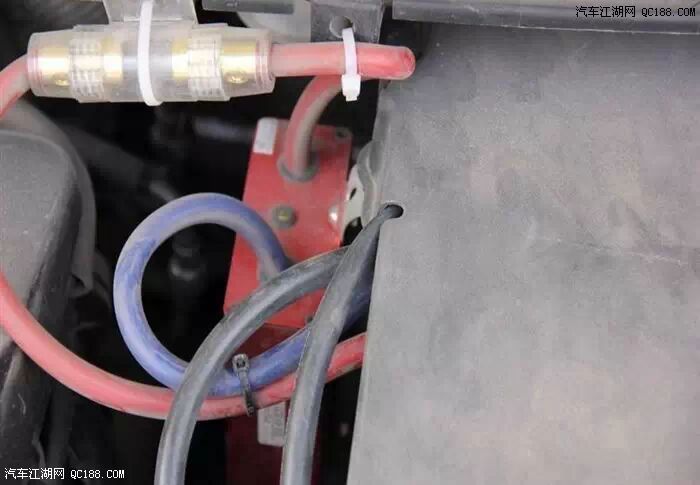

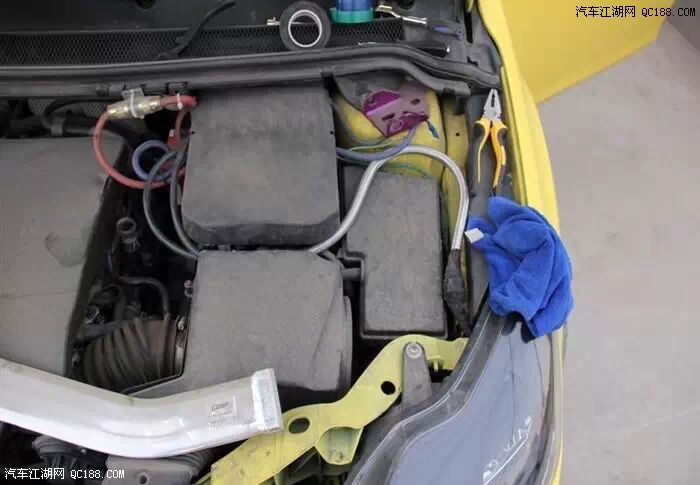

电源线于电瓶连接

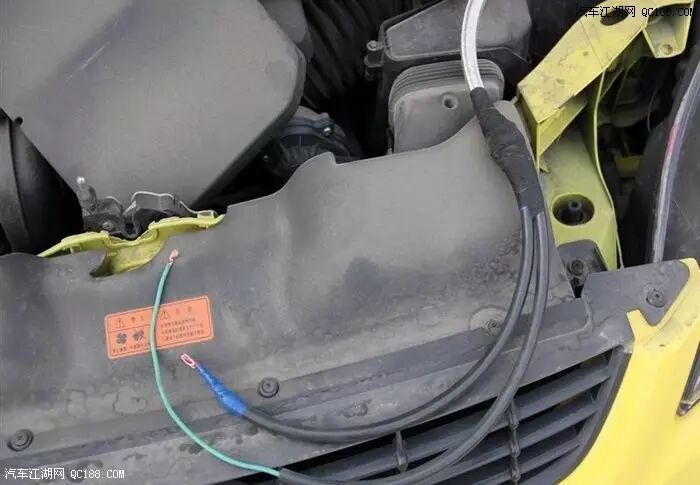

车头到车内的电源线连接处

车尾到驾驶座的主机电源连接处

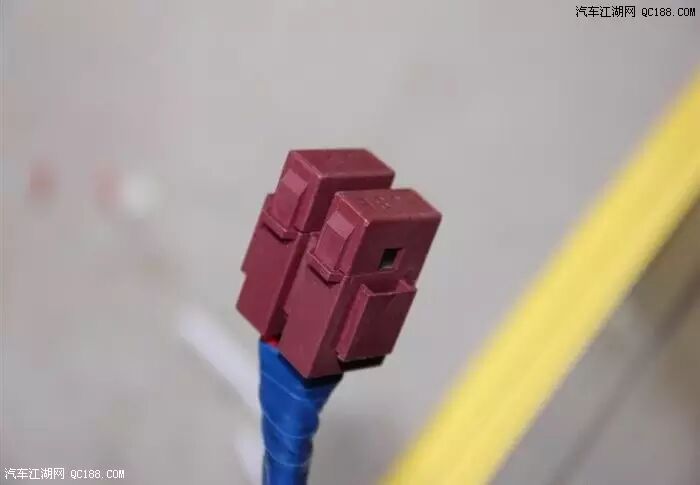

电源线连接每条线上装了一个保险盒,还是两个字“安全”

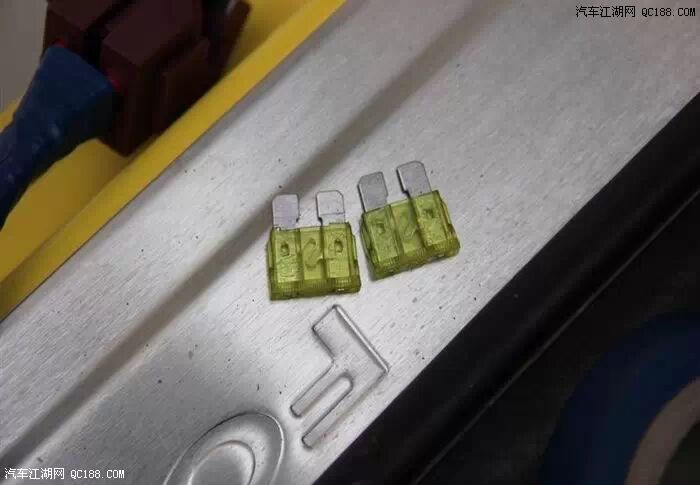

20A保险

通电

连接线汇合位置,目的还是为方便和安全

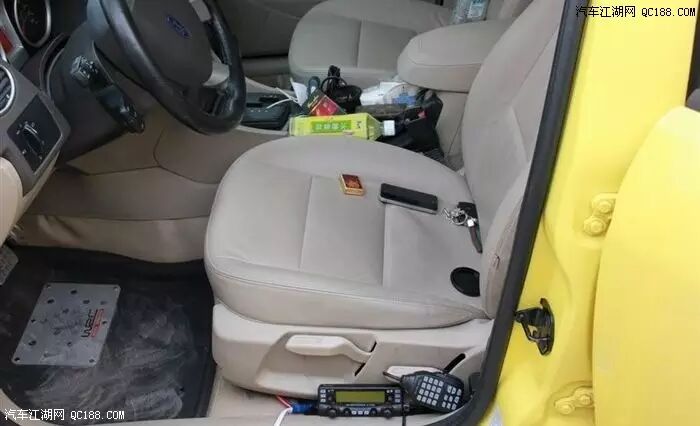

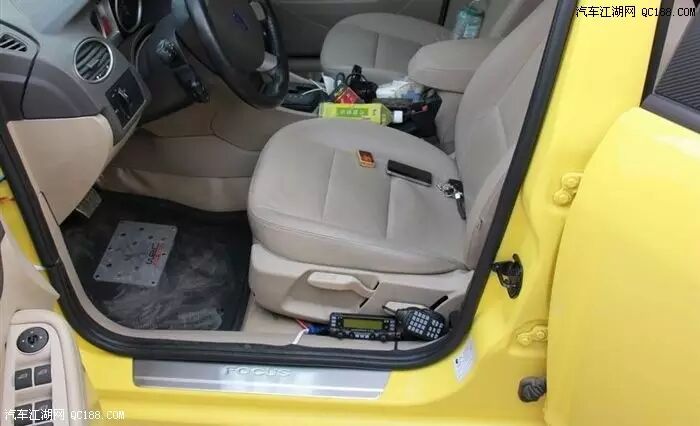

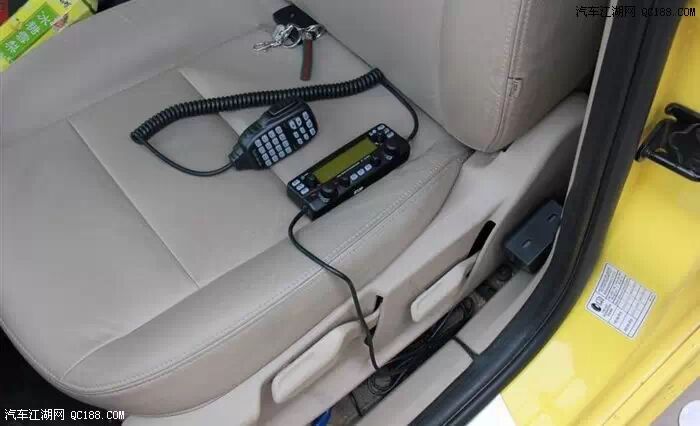

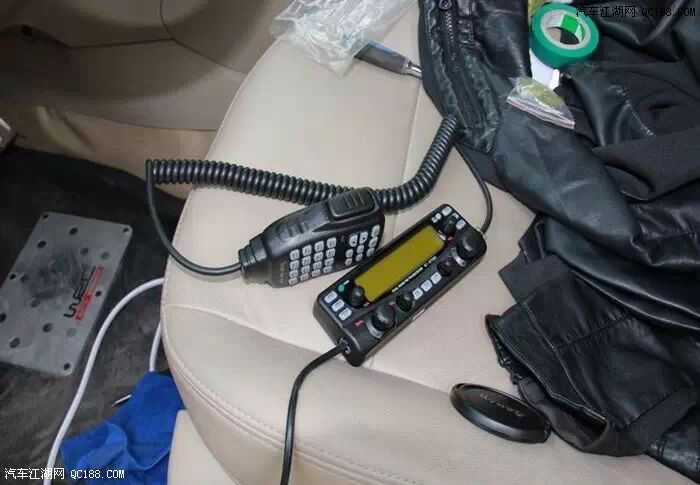

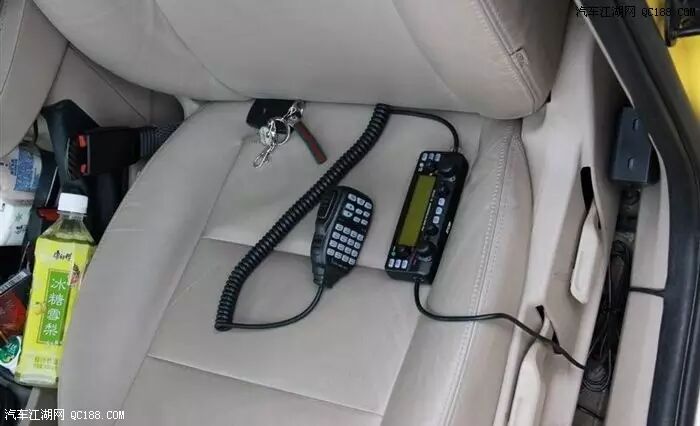

面板、手咪连接

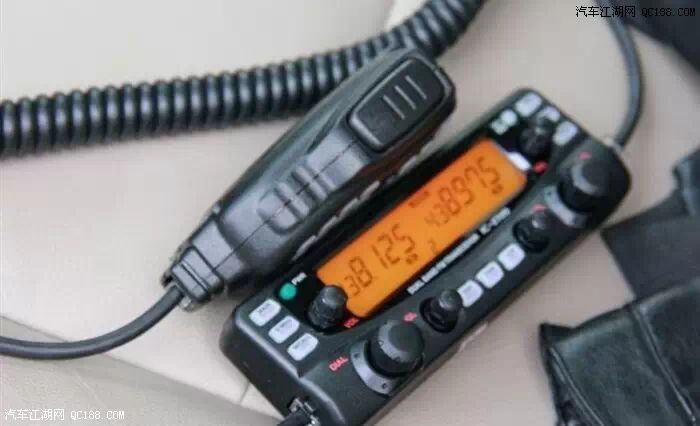

开机测试

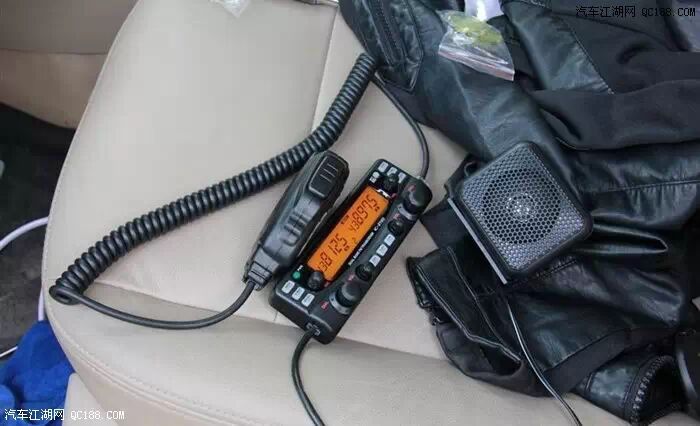

一切OK,不过只可惜俺木有呼号。。。。楼主。。。。精。。精。。精。。

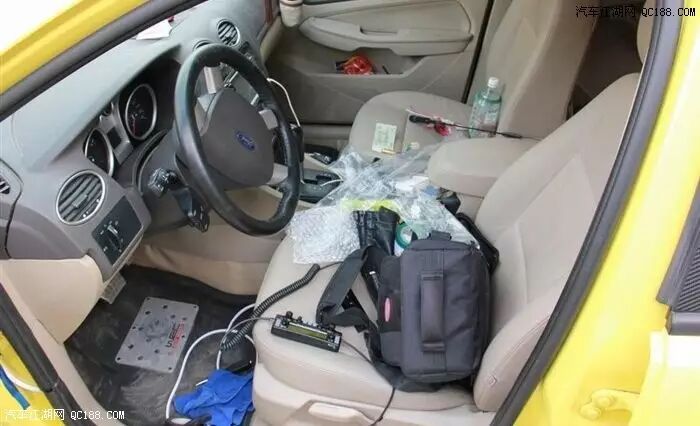

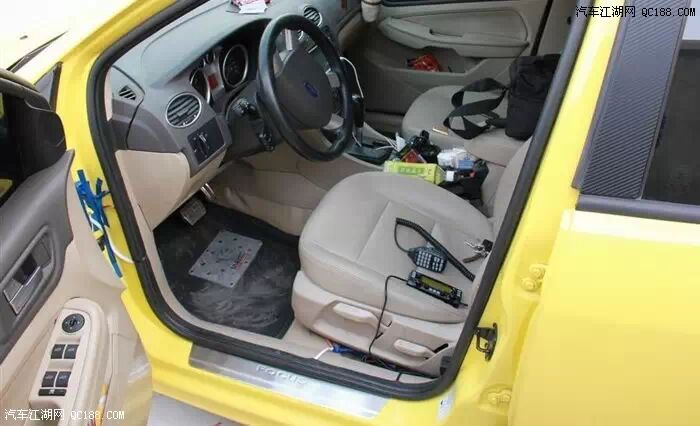

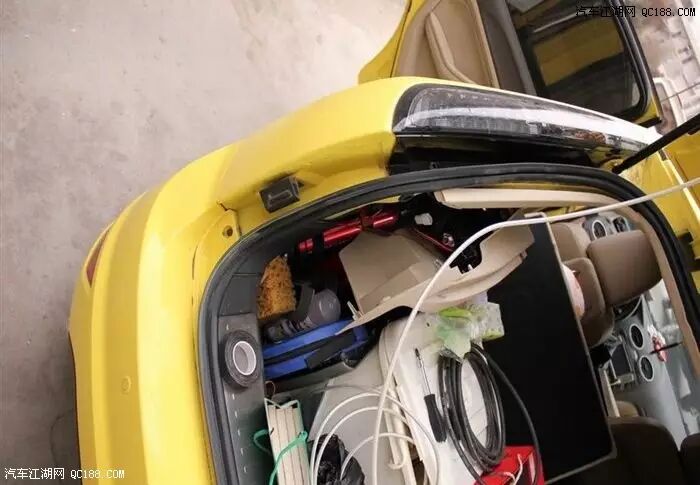

施工现场就一个字“乱”

天线

打扫战场,准备入“精”。。。。。

处女作完成的可能尚有不足,还请各位多多支持,不足之处请指正,日后加倍努力,希望对装车台的朋友有所帮助
