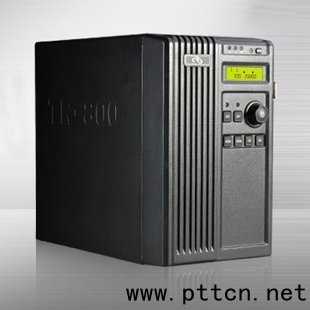

TR-800常规基站/中继台

时间:2016-06-17 来源:中国集群通信网 作者:本站整理 点击:
  • 产品名称:TR-800常规基站/中继台
  • 产品规格:
  • 所属类别:中继及系统

产品描述:

TR-800系列基站/中继台是您常规模拟系统的首选!紧凑的结构设计、丰富的功能设置、45W的高功率输出足以为您提供快速高效的无缝网络接入。TR-800采用台式设计,频段与功率可灵活配置,广泛适用于各种用户和工作场所;强大的散热性能保证高负荷下稳定工作,最大限度地扩展通信距离,并节省投资成本。

大功率多重散热
散热风扇安装在机箱背部以及前面板通风孔设计,为内部收发机提供良好的散热风道,保证高负荷工作时的散热性能;风扇转速随温度升高而提高,尽可能减少噪声,降低对室内用户的影响。
内置集成控制器
主/副机由前面板同时控制,操作更加简易方便;各种指示灯实时显示工作模式与状态;中继控制器的逻辑部分与音频部分集成于面板,为各种工作模式下的调度操作提供了极大的便利。
内置电源,交、直流供电
交、直流两用,交流输入88~264V AC 50/60Hz,兼容各地标准,无须开关切换;直流输入13.8V DC±20%,可使用标准12V电池供电。
直流供电口提供浮充功能,在交流供电时可对后备电池充电,停断电时自动切换至电池供电。
操作便捷,配置齐全
可放置于办公室环境而不失美感,简洁而友好的操作界面,使用户更易于快速接入系统和进行调度操作。用户可对主/副机的频段与功率进行任意配置,实现双向中继、跨段中继功能,达到最佳性价比。

主要特性:

CTCSS/CDCSS分组
用户可根据需要在每个信道上设定发射和接收CTCSS/CDCSS,实现分组通话,并阻止非法用户使用中继台。
中继扫描
在正向中继状态下可启动中继扫描功能,实现多组用户共享同一个中继台,同时也为多地漫游组网提供了方便。
中继延时
当用户松开PTT时,中继台会保持转发状态一段时间,以减少频繁启动中继电路而造成的延误。中继延时可通过编程设置为0~7秒。
多种工作模式选择
通过前面板的RPT/OPT按键以及内部开关选择,可设置基地台、正向中继、反向中继、双向中继四种工作方式,满足各种用户需求。
功率级别可调
通过编程软件可在每个信道设置高(50(45)/25W)、中(25/10W)、低(5/5W)功率,充分考虑功耗与通信距离的平衡,特别对直流供电工作方式具有节能的作用。
超时禁发
限定发射时间,避免个别用户长时间占用中继台。
频率显示
利用前面板复合键操作可显示主/副机的发射与接收频率,方便现场调试及维修。

规格参数:

一般规格
频率范围*
136MHz174MHz    350MHz400MHz
400MHz470MHz    450MHz512MHz
信道数
512
信道间隔
12.5KHz / 25KHz
工作电压
13.8 V DC ± 20% / 88264V AC 50/60Hz
工作循环
100%连续(5/10/25W/ 50%持续(45/50W
守候电流
<1.8A
接收电流
<2.5A
发射电流
<13A
频率稳定度
±2ppm @ -30+60
工作温度范围
-30+60
天线阻抗
50Ω
外型尺寸 (××)
310mm ×190mm ×362mm
重量
11kg
LED 指示灯
Battery On, Tx, Rx, RPT, OPT, Setup
输出功率(传导)
25W/50W (VHF)
25W/45W (UHF)
额定音频输出功率
5W(内置)   13W(外置@4Ω
额定音频失真
≤3%3W   ≤10%5W
*取决于主副机配置,可提供跨段模型
*以上规格均按照TIA/EIA-603标准测试,由于技术的不断发展,以上指标数据若有变更,恕不另行通知。*
