集智达8000系列在热力站监控系统中的应用

主页（http://www.pttcn.net）：集智达8000系列在热力站监控系统中的应用

　　项目介绍：

　　冬季的采暖供热是北方城市每年必须面临的事关国计民生的大事，为提高城区供热质量、有效管理利用供热资源，供热部门建立城区热力站监控系统，随时掌握、控制各热力站的工作状态，根据国家节能减排的政策，在每个换热站增加电量检测模块，分析设备运行状况和能耗，为进一步节能减排做好统计工作。

　　数据采集要求：

　　1、控制中心与各热力分站无线传输通讯；

　　2、热力分站对流量、温度、压力、设备电量进行采集；

　　3、热力站独立运行、运算、存储并定时上传数据至控制中心。

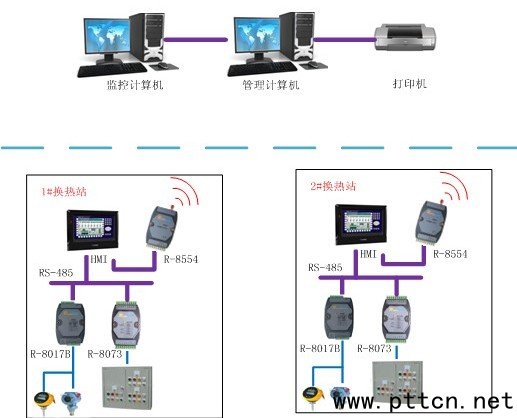

　　系统描述:

　　通过城区热力站监控系统的建设，保证了供热采暖的高质量，同时由于智能的比较功能的实现大大节省了不必要的能源浪费，而且整个系统的自动化实现将取缔原来人工的来回抄表报数的行为，同时通过电量模块检测设备的单位能耗和实时电压电流，为设备维保建立系统档案。在提到效率的同时将大大节约人工成本，逐步将热力站建设成无人值守站。

　　无线数据传输模块RemoDAQ-8554

　　主要特点
　　-    支持双向全透明数据传输、高速传输、永远在线；
　　-    内置看门口狗，具备异常重启。采用多重软硬件可靠设计，保证DTU的长期稳定运行；
　　-    支持短信、本地和远程图形界面配置与维护；
　　-    支持中英文短信、短信接收、单发、群发功能；
　　-    支持数据中心动态域名或固定IP地址访问；
　　-    支持虚拟数据专用网；
　　-    点对点、点对对点、中心对多点、数据终端永远在线、数据/短信触发等多种工业方式可选；
　　-    可根据用户的特殊需求定制带模拟量、开关量采集功能的工业模式。
　　-  天线接头 ： 50Ω/SMA阴头
　　-   接口： 波特率：600bps~115200bps，数据格式：1起始位、8数据位、1停止位。类型RS-232/RS-485
　　-   供电电源：DC+10V~30V/1A宽限电源电压和DC+5V/1.5A电源电压两种供电方式
　　-   工作电流 ：最大90mA / +24VDC
　　-   工作环境温度 ：-20℃~+60℃
　　-   相对湿度 ：50℃，30%~80%无凝结

　　数据采集模块RemoDAQ-8017B或RemoDAQ-8017 +

　　主要特点
　　-     通道：8路差分模拟输入，每通道量程可独立设置
　　-     输入类型：mV、V、mA
　　-     量程范围：±150mV、±500mV、±1V、±5V、±10V、±20mA、4-20mA
　　-     隔离电压：3000VDC
　　-     过电压保护：±35V
　　-     采样频率：10Hz
　　-     输入阻抗：20M Ohms
　　-     误差范围：±0.1%或更高

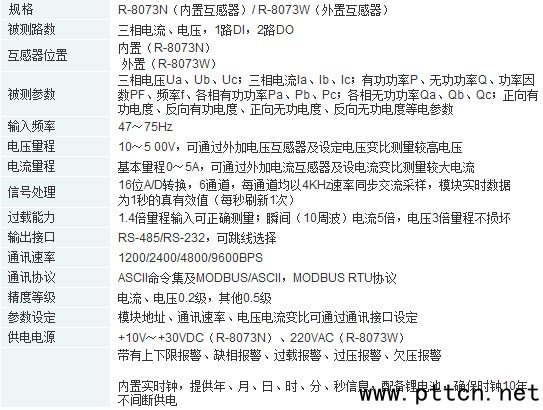

　　RemoDAQ-8073N（电量采集模块）

　　本产品内部集成了微型控制电脑芯片、数字信号处理芯片、标准的通信接口，兼容
　　RS-485或RS-232接口，可以完成测量、校准、设定、遥测、遥调等功能。
　　由于体积小、功能多、精度高，可以用在多种交流用电场合下的测量、计量以及远
　　程集中抄表、监控管理。性能优异、价格低廉，可有效的降低用户使用成本。
