DMR与模拟对讲系统(2)

主页（http://www.pttcn.net）：DMR与模拟对讲系统(2)

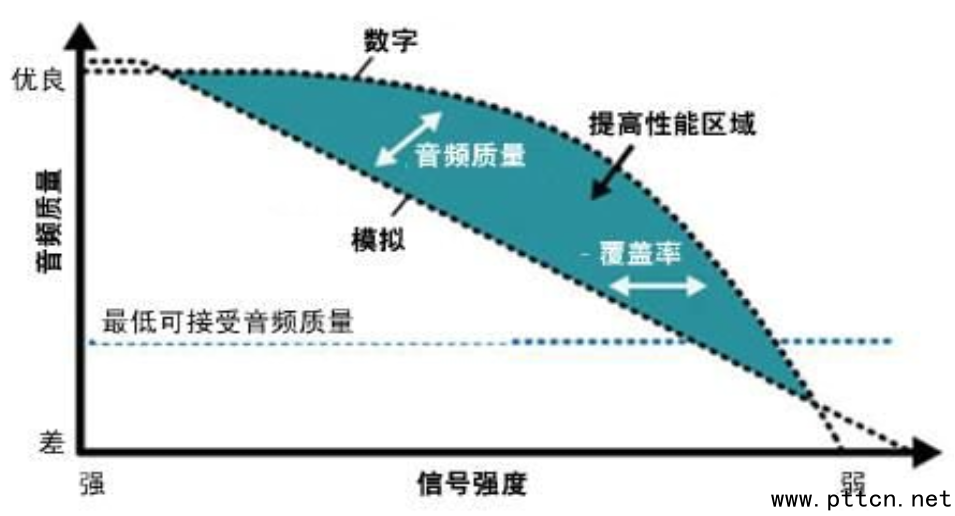

图2：数字/模拟语音质量对比

4、接收机信噪比需求性能的提升，使得对讲机系统工作的覆盖范围更广，功率和能源需求降低，从而节省电池，延长通话时间。

5、数字化集成电路使得对讲机设备体积更小，更省电，价格更低。

6、数字化信号便于进行无差错中继，也便于和其它数据合用一套数字中继系统，利用宽带链接实现更大的覆盖。

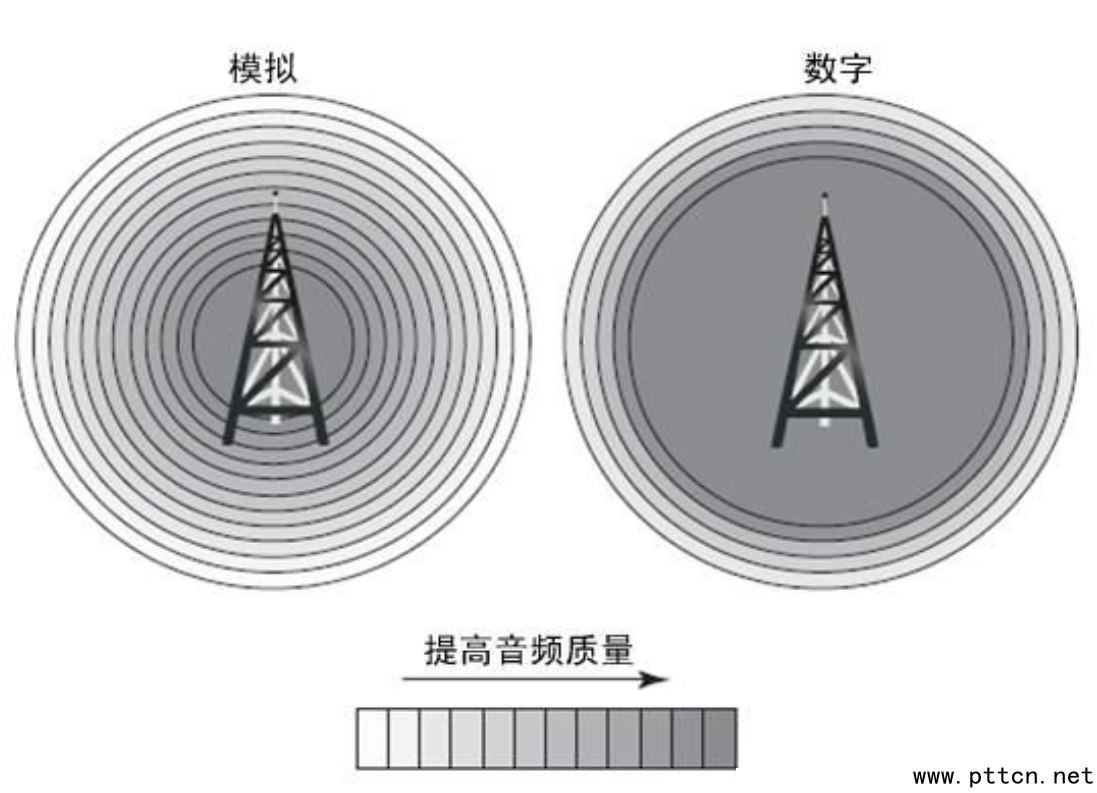

图3：数字/模拟覆盖范围音频质量对比

6、可以改善信令、语音和数据的集成。可以提供更好的数据处理及控制功能，语音和数据服务集成更完善、更方便。

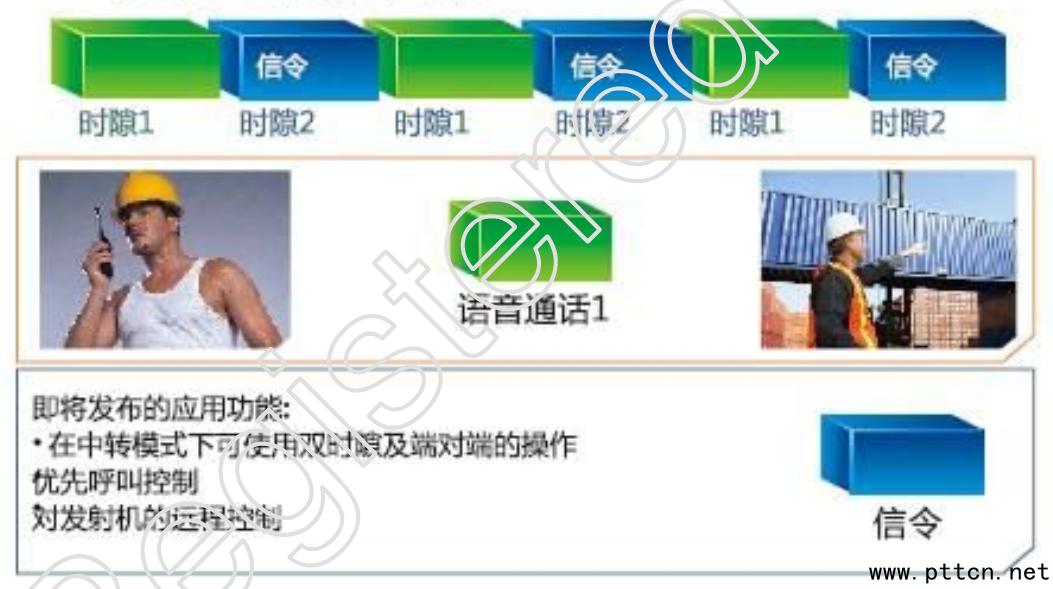

图4：DMR/DPMR的数据信令交互

DMR/DPMR与模拟对讲机的优势对比：

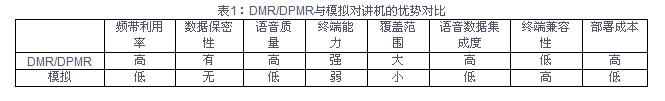

表1：DMR/DPMR与模拟对讲机的优势对比

2.2、DMR技术指标

中国信息产业部确定的数字对讲机射频指标是适用于137-167MHZ、403-425MHz和915-917MHz等三个频段以及采用12.5kHz和6.25kHz两种信道间隔，前者是2时隙TDMA，后者为FDMA。这两种间隔信道采用的都是约为4.8kbps的话音编码，只不过12.5kHz的信道内可以有两路话音;也可只通一路话音，另一路传输数据或作为中继使用，这样信道设计的灵活性更大了。

DMR协议使用一种双时隙TDMA接入的方式 ，每个突发2个时隙，每个时隙30ms。其中每个时隙都有1.5ms的保护时间。该协议结构是在ISO 7层协议结构的基础上，演变而来的，适用于描述参考资料和说明分层。下图是DMR标准定义的模型草案，模型共分成3层:

图5：DMR标准定义的模型结构

在DMR协议中，应用了Golay码、RS码、二次剩余码、CRC码、速率变换等多种编码方式对信道进行保护，其中大部分编码都是非常成熟的信道编码，他们的编解码方式和误码率都比较固定, 而协议中定义的BPTC(Block Product Turbo Code)码和变长BPTC码编解码非常灵活，不同的解码方式会对误码率有很大的影响，而它们也是DMR协议中应用最多的信道编码，占到整个DMR信道编码的约80% ，所以对这两种码进行编解码研究对基于DMR协议的数字对讲机的整体通信质量和可靠性提高等都具有重要的意义。

3、结论

通过前文的分析，可以得到如下结论：

1、对讲系统在铁路应用中将继续扮演特殊的、重要的角色;

2、数字对讲系统(DMR/DPMR)在技术指标、系统性能、终端功能等多个方面完全超过现有的模拟对讲系统;

3、制约数字对讲系统替代现有模拟对讲系统的因素主要有两点：部署成本和技术标准的兼容性。

对于部署成本的问题，可以通过小规模试用逐步扩大使用范围，通过数量较大的产品订单和采购的方式促使设备商通过规模化生产来逐步降低成本;

模拟对讲系统只要对准相同的频段，可以在多种制式的对讲机之间直接通信。技术标准兼容性主要指的是不同标准的数字对讲系统通常不能直接互通。解决这个问题，需要在数字对讲系统部署的规划阶段，选择一个受到行业范围内广泛认可的标准体系，进而使得建成的数字对讲系统具有比较良好的设备兼容性。这里，建议采用DMR/DPMR。
