大唐高鸿案例―基于IP的河南某煤矿扩播通信系统

一、系统介绍

扩播电话在皮带集控、水泵自动化等煤矿自动化系统中的作用十分重要，但目前已有的扩播电话系统相对独立，自成体系，在与地面控制中心通话时需要单独敷设线缆。随着防爆工业以太环网在煤炭企业应用的成熟，大唐高鸿公司推出了基于IP的煤矿扩播通信系统，可以完美的解决上面提到的问题。

基于IP的煤矿扩播通信及程控电话系统是纯数字扩播系统，音质好、抗干扰性强，不但具有传统的扩播电话系统的扩音、对讲、打点等功能，还具备定时播报、背景音乐、与地面调度台互通等扩展功能。

二、系统结构

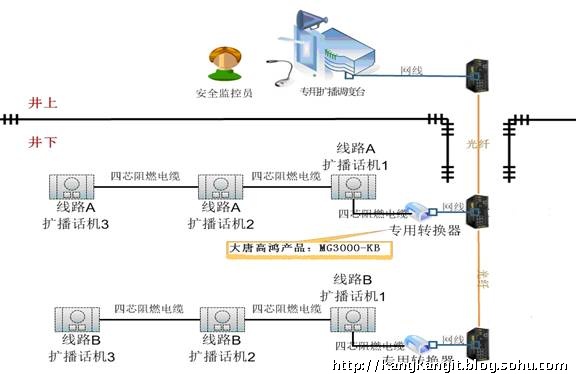

系统采用全分布式控制结构。主要由专用防爆转换器（MG3000-KB）、防爆扩播电话机、隔爆兼本安型电源和专用扩播调度台构成。专用扩播调度台位于地面中央控制室，专用扩播调度台与专用转换器之间采用工业以太网络连接,专用防爆转换器与防爆扩播电话机之间采用总线结构联接。

三、系统功能

1. 在井上对一条或多条线路扩音

完成线路连接后，就可以在调度台屏幕上按下某一条或多条线路的选择按钮后，按住通话按钮直接对话筒讲话，就可以把话音传递到井下相应的线路的所有扩音电话中播出（不需要井下人员接听）。

2. 在井上对一条或多条线路打点

完成线路连接后，就可以在调度台屏幕上按下某一条或多条线路的选择按钮后，按下打点按钮，就可以让井下相应线路的所有扩音电话发出单频的打点声音（不需要井下人员接听）。
3. 在井上同时接收井下多条线路的通话

井下的多条线路中任意一台扩音电话按下通话按钮讲话，井上调度台都可以通过扬声器听到讲话声，并且屏幕上相应线路的指示灯会闪亮。多条线路同时讲话时，如果所有选通按钮都没有按下（默认状态），则井上调度系统应当把所有声音线路的声音都播出来；如果选通了一部分线路，则只播放这些线路的声音。

四、系统特点

1. 采用先进数字语音通信技术，基于IP通信，支持静态、动态IP地址；

2. 支持SIP协议或是H323协议，语音编码支持G.711、G723.1、G.729A，语音清晰、QoS语音保证,适应各种网络环境；

3. IP扩音防爆电话机既可以与普通电话交换机连接，也可以与调度指令电话交换机连接；
4. 可以更方便的实现背景音乐播放、触点信号遥控和急停按钮的功能；

5. 主机界面直观友好，操作简便，功能齐全，人机界面不仅具有形象逼真的动态画面和全中文显示，还具有急停报警监视、安全确认机制和数据记录功能。
