大唐微电子数字对讲机解决方案

主页（http://www.pttcn.net）：大唐微电子数字对讲机解决方案

1 公司简介

大唐微电子技术有限公司（下称“大唐微电子”）是大唐电信科技产业集团控股的大唐电信科技股份有限公司（上交所，600198）的下属子公司，其前身为原邮电部电信科学技术研究院集成电路设计中心。

作为集成电路设计领域的领军企业之一，大唐微电子经过十余年的积累，不仅取得了巨大的市场和产品成功，还形成了成熟的产业化经验。公司拥有一项世界知识产权组织和国家知识产权局颁发的专利金奖，两项信息产业部重大技术发明奖。在芯片安全技术方面，大唐微电子是国内最早从事芯片安全技术研究的企业之一，很早就对国际最权威最先进的芯片安全技术进行跟踪和研究，现在芯片安全技术的积累基本上与国际同步，大唐微电子安全芯片系列产品相继获得国际EMVCo芯片安全认证证书和银行卡检测中心安全芯片认证证书，这表明大唐微电子在国内芯片攻击安全防护技术方面处于领先地位。

凭借强大的研发能力，大唐微电子成功开发了中国第一枚具有自主知识产权的GSM手机专用SIM卡、CDMA手机专用UIM卡、电话IC卡、IP电话账号IC卡的芯片及模块产品，打破了当时国外企业在该领域的垄断，促进了中国移动通信产业的发展。在移动通信领域，大唐微电子是国内移动通信运营商主要SIM卡芯片供货商之一。在身份识别领域，大唐微电子成功研发自主知识产权的第二代居民身份证芯片，并因此获得了国家科学技术进步一等奖，成为国家指定的第二代居民身份证芯片设计及模块封装企业，占有25%的市场份额。在社保领域，大唐金融社保卡安全芯片的高可靠性在用户的使用过程中得到了验证，并在2012年底获得了工业和信息化部颁发的“中国芯”最佳市场表现奖，成为社保芯片模块的主流供应商之一。

优良的品质与完善的服务使大唐微电子产品深受广大用户好评，曾获得“‘中国芯’领军设计企业”、“中国十大集成电路设计企业”、“中国十大IC设计品牌”、“中国智能卡10强企业”、“十大杰出技术支持中国IC设计公司”、“社保卡最佳供应商奖”、“中国十大集成电路设计企业”和“‘中国芯’最佳市场表现奖”等荣誉称号。

面对新的机遇和挑战，大唐微电子将在金融、移动支付、社保、电信、公共安全、教育、卫生等领域通过对技术、产品性能、质量本身的综合提高，实现从单一产品提供商向整体解决方案提供商的转型目标。展望未来，大唐微电子将不断以变革迎接挑战，以一流的产品和解决方案，竭诚为用户提供优质的服务。

2  方案背景介绍

2.1 方案背景数字对讲机参考设计方案背景有三点。

•  背景一：信息产业部于2009年底发布的666号文，明确了国内数字对讲机系统将取代传统的模拟对讲机系统，在近期还将启动对讲机国标的调研及制定。这将在对讲机领域带来新的市场机遇。
• 背景二：中国是模拟对讲机制造和应用大国，在数字淘汰模拟的进程中，对讲机产业将会有明确的技术和产品换代需求。由此，产生了数字对讲机基带芯片设计开发需求。
• 背景三：专用集成电路事业部重新组建后，启动了数字对讲机基带芯片项目，将数字对讲机作为新的业务方向。相应的解决方案部适合利用原有的01B芯片以及当前的数字对讲机协议标准，实现数字对讲机的整体方案的设计，为专用集成电路事业部扩展业务方向。

2.2 业务需求

    目前国内每年生产模拟对讲机的数量达500万台左右，全国使用模拟对讲机的总量达5000万台左右。预计2011年，国内对讲机出货总量将达到720万台左右，之后每年以20%的增长率递增。国内数字对讲机现有市场份额较小，但根据工信部发布的通知，经过5年过渡期到2016年，数字对讲机在国内的市场占有率将达到100%。

五年过渡期内，要对我国已在使用的5000万台模拟对讲机存量市场进行更新，同时每年还要满足每年20%市场销量的增长，未来五年仅在我国就有7000多万台数字对讲机的市场容量，数字对讲机产业的市场空间是巨大的，如果能把握住这个市场机遇，将为国内企业带来巨大商机。国内企业一旦完成了对讲机的数字化转型后，不仅能保持原有的市场，还能用中国的低成本优势，进入原被国外控制的高端市场。

在数转模大的环境下产生了数字对讲机基带芯片设计及配套解决方案开发的需求。

3 方案简介公司数字对讲机解决方案是基带芯片01B+射频芯片的整套dPMR/DMR/方案。方案软硬件架构如下：

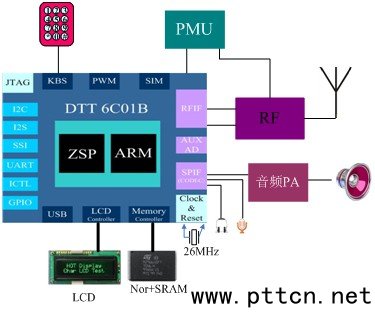

硬件结构图

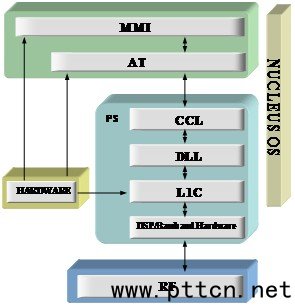

软件架构

基于DTT6C01B芯片开发的dPMR/DMR数字对讲机整机平均功耗低达20mA，而BOM成本可与模拟对讲机媲美。除了实现dPMR/DMR协议全部功能外，可根据客户需求增加补充业务功能，01B芯片丰富的外设接口为此提供硬件保障。整个软件系统继承了GSM/GPRS终端技术积累，稳定可靠。软件层次结构清晰，可根据客户需求开放各级软件接口。

01B芯片是款通用信息处理平台，满足dPMR、DMR、TETRA等标准的终端需求，可实现硬件平台的统一和软件的最大复用。为了满足未来专用通信领域的各种需求，01B芯片也将不断升级，为图像传输等高端需求提供保障。

4 方案优势分析

 4.1硬件架构优点

•  01B基带芯片成熟可靠，累计出货超过四百万颗，已成功应用于GSM模块、SCDMA终端、写卡终端等系列产品；
•  01B基带芯片是一块ARM加DSP的芯片，并支持内置声码器和外加声码器两种形式，芯片集成度高，成本低，方案实现简单，只需要配合一个外部存储芯片、射频芯片和相应的外围应用电路就可以实现复杂的数字对讲机功能。

4.2 软件架构优点

• 整个软件系统继承了GSM/GPRS终端技术的积累，软件功能强大，提供语音、数据、短信息等功能，软件层次结构清晰，可根据客户需求开放各级软件接口；
• 用户可进行二次开发，提供丰富的AT指令接口，具有良好的可扩展性，助力客户开发更丰富的应用功能；
• 功耗低，采用GSM降功耗技术，平均待机功耗小于20mA,正常使用时间大于11小时（电池容量为1500mAh时）。
• 支持数字和模拟两种模式，能兼容现有常规模拟系统，保证模拟产品向数字产品平滑过渡。

4.3方案特色功能

• 兼容模拟，模数平稳过渡——实用性；
• 性能优越，低功耗低成本——安全性，经济性；
• 功能强大，外设接口丰富——适用性；
• 系统稳定，结构清晰开放——成熟性，可管理性；
• 统一平台，兼容多种制式——灵活性；
• 持续演进，满足市场需求——可扩展性；
