中交通信：IPD-1000综合通信调度系统

IPD-1000综合通信调度系统是北京中交通信科技有限公司专门针对公安、武警、人防、森林、政府、海事、交通、军队等行业应急指挥通信需求而开发生产的，解决多种有、无线通信用户无法统一指挥的问题，利用本系统平台可以使原来相互独立的通信系统融为一体，实现不同通信系统之间的互连互通，为行业各级指挥中心的指挥调度人员提供统一调度应用模式，提高指挥调度处置速度和对突发事件的快速反应能力。

IPD-1000综合通信调度系统提供各种有、无线接口，实现对不同频段的无线电台(PDT/Tetra数字集群、短波电台、超短波电台、模拟集群等)、固定电话、IP电话、手机、卫星电话等各等各类不同类型的通信设备组成一个统一的通信平台，让不同类型的通信设备在这一个平台上进行互联互通。

IPD-1000综合调度系统按照IMS(IP Multimedia Subsystem，IP多媒体子系统)体系架构，采用IP软交换、DSP数字处理、嵌入式软硬件等关键技术，采用SIP、HTTP、SNMP等各种开放、标准的通信协议进行设计，构成开放化、模块化和标准化的软硬件产品平台。除了可以支持各种类型的话音业务外，还可以支持数据、图像和多媒体业务。产品并根据使用环境、场合以及业务的不同要求，提供一系列不同配置、不同外形结构形式的产品，单台设备上内置集成了各种有、无线通信的主要接口，各种接口模块可根据用户需要进行选配。ID系列综合调度台可以和公安、武警、人防等各级指挥中心相联，组成省、市、县三级综合通信调度指挥网，也可安装于各类通信指挥车，满足在应对和处置突发事件时各部门协同作战、统一调度指挥的需求，为公安、武警、人防等各级指挥机构提供快捷的、无障碍的综合通信平台。

2. 系统特点

开放性体系架构：

IPD-1000综合通信调度系统借鉴了目前移动通信最流行IMS(IP Multimedia Subsystem，IP多媒体子系统)的体系结构，采用代表无线通信技术发展方向的全IP软交换技术，实现了业务与控制分离、控制与承载分离的软交换体系架构，使得系统网络具备开放化、标准化、组网灵活、安装升级简便和业务良好的扩展性。

IMS技术的标准已经趋于成熟，同时，IMS的产业链也趋于完善，全球绝大多数知名交换机、调度机设备厂商都具备IMS的研发和生产能力。尤其由于IMS能够帮助移动运营商拥有差异化的服务能力，在未来的市场竞争中获得业务优势，已经成为移动运营商打造全业务运营网络的主流选择。

作为应急指挥通信保障，确保上级部门和领导能听得到，看得见，各方面的语音呼叫、业务信息、视频图像等多种通信信息都需要在专网内传输，确保指挥和调度指令的上通下达。

全数字化、IP化：

IPD-1000综合通信调度系统采用IP软交换技术及DSP技术，构成嵌入式系统软硬件平台，调度台、调度终端、组网方案完全数字化、IP化;系统业务扩展性好，在满足最基本的指挥调度功能之外，能够承载各种数据业务(如人防警报信息、GPS数据等)，系统可以支持与多媒体应用的结合，实现图像和视频信息传输。

接入功能强：

具备多网交换功能，可在有线电话网、超短波电台、GSM、CDMA、3G、卫星电话等不同系统间进行话音通信。

可内置多种通信模块，包括GSM/3G模块、GPS模块等;提供SIP接口，可接入IP电话网，提供POE接口,可直连SIP电话;

全数字内置录音：

嵌入式IP数字录音，可无间断记录系统各方通话;调度终端遥控查询、回放、话务统计等通信管理;

跨区域级联和组网：

综合调度台基于IP软交换平台，不同地点的设备之间可以通过IP网络互联，组成跨区域调度网络，满足各级部门分级指挥调度管理需要。具备级联和分布式组网功能，通过专网或互联网可以实现异地通信终端的接入，实现中心对移动设施及其它固定分中心的统一指挥调度;或多个中心拓展联接，在全球地域内均可组网通信、接入，满足对使用不同通信网络的用户实施统一的调度指挥的需要。

完备的调度维护功能：

支持有无线通话自动或人工转接两种方式、一号通、语音短消息自动发布、录音、监听、强插、强拆、跨网多方会议等调度功能。

具备故障自动检测、警示功能;提供远程系统监控、配置维护管理功能。网管软件基于HTTP协议的浏览器风格，使用SNMP协议实现系统的远程实时维护和设备及网络监控和评测，使用户的维护和监控的操作更直观、更方便;

多媒体调度终端：

采用VoIP电话话音技术，与综合调度台之间通过网络联接，从而不受地理位置、布线等限制，可以实现远程部署，系统在各局域网可配置最多24台调度终端，具备座席调度功能，即多个通过不同通信手段呼入时，控制台可进行调度把呼叫分配给不同的座席。调度终端软件采用多媒体图形化用户界面，常用电话显示，应急预案管理，自动排队回呼、报警优先等功能操作使用直观，方便话务员调度操作;


3. 系统组成

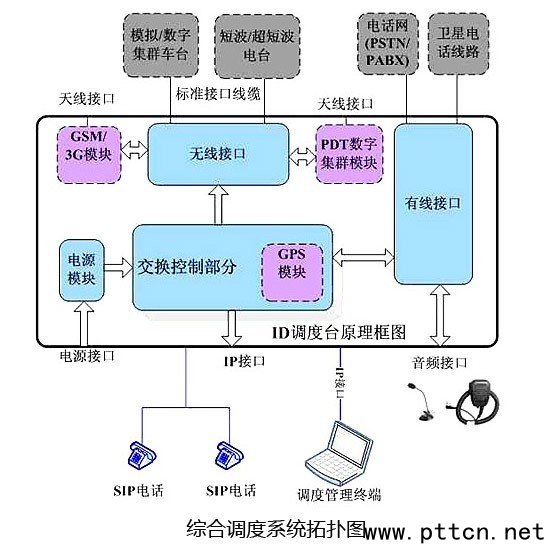

IPD-1000综合通信调度系统主要由综合调度台主机、各种通信终端/模块和调度网络组成，如下图所示。

　　

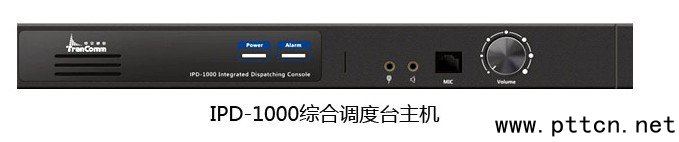

IPD-1000综合调度台主机采用标准19英寸结构机箱，高度只有1U，交换控制主板采用最新IP交换芯片和数字处理技术(DSP)，提供各种有、无线接口和嵌入式终端模块。

交换控制主板采用双核CPU，主频500MHz，内存2G

提供外置麦克风、扬声器、手咪接口等音频接口，方便本地调度通话。

提供多路有/无线接口模块，接口数量可定制;

提供数字中继接口，方便有线交换机接入;

可选配内置GSM、3G、GPS等模块。

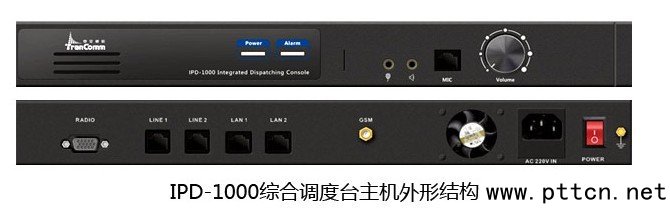

IPD-1000综合调度台主机外形结构如下图所示：

　　



IPD-1000综合调度台可接摩托罗拉、建伍、Icom、柯顿、宝丽等品牌无线终端及GSM/3G模块，接入各种有、无线通信网络，实现不同网络用户之间的互联互通;

　　
